Gdy silnik nie startuje, przewód nadmiernie się nagrzewa albo sterownik pokazuje błąd czujnika, przyczyną często okazuje się niewłaściwy opór elektryczny w obwodzie. W tym artykule wyjaśniam, czym jest rezystancja, od czego zależy, jak obliczać ją w prostych układach oraz jak poprawnie zmierzyć ją multimetrem. Pokazuję też, gdzie łatwo o błąd i jakie znaczenie ma ten parametr w automatyce oraz pracy warsztatowej.
Najważniejsze zależności, które przydają się przy każdym pomiarze
- Rezystancja R opisuje, jak element ogranicza przepływ prądu.
- Podstawowa zależność to U = I × R, czyli prawo Ohma.
- Jednostką rezystancji jest om (Ω).
- W przewodniku wartość zależy głównie od długości, przekroju, materiału i temperatury.
- Przy pomiarze multimetrem obwód musi być odłączony od zasilania.
Co naprawdę oznacza rezystancja w obwodzie
Rezystancja to miara przeciwstawiania się przepływowi prądu. Im większa jej wartość, tym mniejsze natężenie popłynie przy tym samym napięciu. W praktyce rezystor ogranicza prąd, powoduje spadek napięcia i zamienia część energii elektrycznej w ciepło.
Najprościej opisać to prawem Ohma. Wzór U = I × R łączy napięcie U w woltach, natężenie I w amperach i rezystancję R w omach. Po przekształceniu można obliczyć dowolną z tych wartości:
- R = U / I, gdy znamy napięcie i prąd,
- I = U / R, gdy chcemy obliczyć natężenie,
- U = I × R, gdy szukamy spadku napięcia.
Przykład jest prosty. Dla zasilania 24 V i rezystora 120 Ω prąd wyniesie 0,2 A. Taka zależność pomaga szybko ocenić, czy element wykonawczy, cewka przekaźnika albo wejście sterownika pracują w bezpiecznych warunkach.
Od czego zależy wartość oporu przewodnika
Rezystancję jednorodnego przewodnika opisuje wzór R = ρ × l / S. Symbol ρ oznacza rezystywność materiału, l długość przewodnika, a S pole jego przekroju. Z punktu widzenia warsztatu najważniejsze są trzy proste zasady: dłuższy przewód ma większą rezystancję, grubszy przewód ma mniejszą, a materiał decyduje o tym, jak łatwo przewodzi prąd.
| Czynnik | Wpływ na rezystancję | Praktyczny skutek |
|---|---|---|
| Długość przewodu | Wzrost długości zwiększa wartość | Długi przewód powoduje większy spadek napięcia |
| Przekrój przewodu | Większy przekrój zmniejsza wartość | Grubszy przewód lepiej znosi większy prąd |
| Materiał | Zależy od rezystywności | Miedź przewodzi lepiej niż aluminium |
| Temperatura | Dla metali zwykle zwiększa wartość | Nagrzany przewód ma większe straty |
Dla orientacji rezystywność miedzi w temperaturze około 20°C wynosi około 1,68 × 10-8 Ω·m, a aluminium około 2,82 × 10-8 Ω·m. Dlatego aluminium może wymagać większego przekroju niż miedź, jeśli chcemy uzyskać podobne straty napięcia.
Temperatura potrafi zmienić wynik bardziej, niż początkujący zakładają. W metalach wzrost temperatury zwykle zwiększa rezystancję, a dla miedzi współczynnik temperaturowy wynosi w przybliżeniu 0,393% na każdy 1°C. Przy precyzyjnych pomiarach czujników, grzałek lub przewodów kompensacja temperatury nie jest dodatkiem, tylko warunkiem wiarygodnego wyniku.
Jak liczyć rezystancję w połączeniach szeregowych i równoległych
W połączeniu szeregowym przez każdy element płynie ten sam prąd. Rezystancja zastępcza jest sumą wszystkich rezystancji, więc dla dwóch rezystorów 100 Ω i 220 Ω otrzymamy 320 Ω. To rozwiązanie stosuje się między innymi wtedy, gdy trzeba uzyskać większą wartość lub rozłożyć napięcie na kilka elementów.
W połączeniu równoległym wszystkie gałęzie mają to samo napięcie, ale prąd dzieli się między nie. Dla dwóch rezystorów wzór wygląda tak:
Rz = (R1 × R2) / (R1 + R2)
Po połączeniu równoległym rezystorów 100 Ω i 220 Ω uzyskamy około 68,75 Ω. Rezystancja zastępcza jest zawsze mniejsza od najmniejszej rezystancji w tej gałęzi. To praktyczna reguła kontrolna, która pozwala od razu wychwycić błąd w obliczeniach.
Nie pomijam też mocy. Sam wynik w omach nie wystarczy do prawidłowego doboru elementu. Moc wydzielaną na rezystorze można obliczyć ze wzoru P = U × I, a także P = I2 × R lub P = U2 / R. Jeśli z obliczeń wynika 0,8 W, nie montuję rezystora o mocy znamionowej 0,25 W. W praktyce zostawiam zapas i wybieram co najmniej 1 W, a przy zamkniętej obudowie lub podwyższonej temperaturze jeszcze więcej.

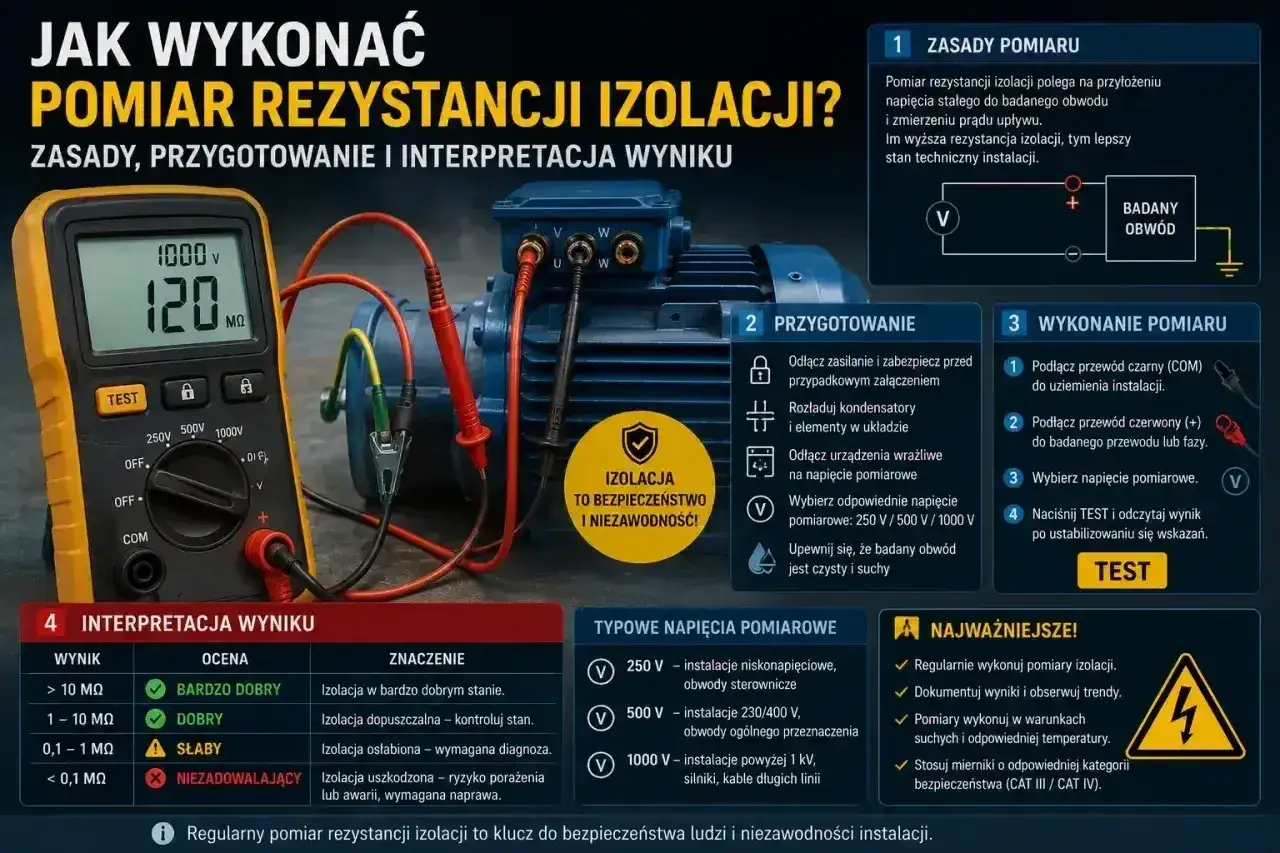

Jak poprawnie zmierzyć rezystancję multimetrem
Pomiar jest prosty, ale tylko wtedy, gdy zachowamy właściwą kolejność. Najpierw odłączam zasilanie, sprawdzam brak napięcia i, jeśli w układzie są kondensatory, rozładowuję je zgodnie z zasadami bezpieczeństwa. Dopiero później przełączam multimetr na zakres Ω i przykładam przewody do obu końców badanego elementu.
- Odłącz zasilanie obwodu.
- Sprawdź miernikiem napięcia, czy na elemencie nie występuje napięcie.
- Odłącz przynajmniej jedną końcówkę rezystora od układu, jeśli pomiar może być zakłócony przez inne gałęzie.
- Ustaw właściwy zakres pomiaru lub tryb automatyczny.
- Przyłóż sondy do obu końców i odczytaj wynik.
Nie mierzę rezystancji w obwodzie pod napięciem. Taki błąd może uszkodzić multimetr, badany element, a przy wyższym napięciu także zagrozić operatorowi. W instalacjach maszynowych szczególnej ostrożności wymagają obwody 230/400 V, układy z falownikami oraz moduły zawierające kondensatory.
Sam miernik również ma własną rezystancję przewodów. Przy pomiarze małych wartości, na przykład kilku dziesiątych oma, najpierw zwieram sondy i sprawdzam wskazanie. Jeśli pokazują 0,3 Ω, odczyt badanego przewodu 0,8 Ω oznacza w przybliżeniu 0,5 Ω po korekcie. W pomiarach precyzyjnych przydaje się funkcja REL albo pomiar czteroprzewodowy.
Przeczytaj również: Symbol wyłącznika różnicowoprądowego - Jak czytać i dobierać?
Co może zafałszować wynik
Najczęściej problemem nie jest sam rezystor, lecz sposób pomiaru. Tlenki na zaciskach, luźna końcówka, wilgoć, zabrudzenie albo równoległa ścieżka w płytce mogą zmienić wskazanie. W obwodzie sterowania maszyny odczyt 120 Ω nie zawsze oznacza, że właśnie tyle ma badana cewka, ponieważ miernik może widzieć również elementy podłączone do niej równolegle.
Przy diagnozie przewodu porównuję wynik z dokumentacją i pomiarem na drugim, sprawnym odcinku. Jedna liczba bez punktu odniesienia często prowadzi do złej diagnozy, zwłaszcza gdy producent podaje tolerancję elementu, na przykład ±5% albo ±1%.
Kiedy prawo Ohma nie opisuje całego zachowania
Prawo Ohma działa najlepiej dla elementów omowych, czyli takich, których rezystancja pozostaje w przybliżeniu stała przy określonej temperaturze. Nie każdy element elektryczny zachowuje się w ten sposób. Żarówka z włóknem zwiększa rezystancję po rozgrzaniu, dioda przewodzi głównie w jednym kierunku, a termistor zmienia rezystancję pod wpływem temperatury.
| Element | Co dzieje się z rezystancją | Typowe zastosowanie |
|---|---|---|
| Rezystor stały | W przybliżeniu stała wartość | Ograniczanie prądu i dzielenie napięcia |
| Termistor NTC | Maleje, gdy temperatura rośnie | Pomiar temperatury i ograniczanie prądu rozruchowego |
| Termistor PTC | Rośnie, gdy temperatura rośnie | Zabezpieczenia i czujniki |
| Żarówka | Rośnie po rozgrzaniu włókna | Obciążenie o zmiennej rezystancji |
| Dioda LED | Zależy silnie od napięcia i kierunku | Sygnalizacja w pulpitach i sterownikach |
To rozróżnienie ma znaczenie w automatyce. Jeśli wejście sterownika otrzymuje sygnał z czujnika rezystancyjnego, temperatura przewodu, długość kabla i jakość zacisku mogą wpłynąć na odczyt. Przy czujnikach Pt100 lub Pt1000 nawet niewielka rezystancja przewodów może powodować zauważalny błąd, dlatego stosuje się układy dwu-, trzy- lub czteroprzewodowe.
Jak wykorzystuje się rezystancję w elektryce i automatyce
W warsztacie pomiar rezystancji pomaga ocenić ciągłość przewodu, stan bezpiecznika, uzwojenia, cewki przekaźnika albo elementu grzejnego. Nie każda niska wartość oznacza zwarcie, a nie każda wysoka wartość oznacza uszkodzenie. Wynik trzeba porównać z dokumentacją, zakresem pracy i zachowaniem całego urządzenia.
Przykładowo przerwa w obwodzie cewki stycznika da na mierniku wartość OL lub nieskończoną, natomiast zwarcie między zwojami może zmienić rezystancję tylko nieznacznie. W tym drugim przypadku bardziej miarodajne będą dodatkowo pomiar prądu, kontrola temperatury i porównanie z identyczną, sprawną cewką.
W obwodach grzejnych istotna jest także moc. Element o zbyt dużej rezystancji pobierze mniejszy prąd i może nie osiągnąć wymaganej temperatury. Zbyt mała rezystancja zwiększy obciążenie źródła, przewodów i zabezpieczeń, co może prowadzić do przegrzewania albo zadziałania wyłącznika nadprądowego.
W instalacjach niskonapięciowych, na przykład 24 V DC, rezystancja przewodów może powodować spadek napięcia widoczny dopiero przy obciążeniu. Dlatego przy długich trasach kablowych sprawdzam nie tylko ciągłość przewodu, ale też napięcie na zaciskach urządzenia podczas normalnej pracy.
Co sprawdzić przed uznaniem elementu za uszkodzony
Sam odczyt z multimetru rzadko wystarcza do pewnej diagnozy. Ja zaczynam od odłączenia elementu od układu, potem sprawdzam jego oznaczenie, tolerancję, moc znamionową i warunki pracy. Dopiero na tej podstawie oceniam, czy wynik jest prawidłowy.
- Rezystancja nieskończona może oznaczać przerwę, ale także źle przyłożoną sondę.
- Wartość bliska zeru może wskazywać zwarcie, lecz przy przewodzie trzeba uwzględnić rezystancję sond.
- Niestabilny wynik często wynika z luźnego styku, zabrudzenia lub elementu zależnego od temperatury.
- Poprawna wartość na zimno nie gwarantuje sprawności podczas obciążenia.
- Pomiar w układzie może obejmować kilka równoległych ścieżek i zaniżać wynik.
W obwodach maszynowych nie obchodzę zabezpieczeń tylko po to, aby uzyskać szybszy wynik. Przed pracą wyłączam zasilanie, zabezpieczam przed przypadkowym załączeniem i stosuję środki ochrony dobrane do zagrożenia. Rezystancja jest ważnym parametrem diagnostycznym, ale nie zastępuje procedur BHP ani pomiarów wykonanych odpowiednim przyrządem.
Trzy liczby, które pomagają szybko ocenić obwód
Przy większości prostych problemów wystarczą trzy informacje: napięcie, natężenie i rezystancja. Jeśli znam dwie z nich, mogę obliczyć trzecią z prawa Ohma, a później sprawdzić, czy wynik pasuje do mocy elementu i warunków jego pracy.
Najbardziej praktyczne podejście polega na połączeniu obliczeń z pomiarem. Najpierw szacuję wartość teoretyczną, potem mierzę element bez zasilania, a na końcu sprawdzam napięcie i prąd podczas pracy. Taka kolejność pozwala szybciej odróżnić uszkodzony rezystor od problemu z przewodem, stykiem, zasilaczem albo innym fragmentem obwodu.
