W instalacji elektrycznej liczy się nie tylko to, co zamontowano, ale też to, jak jest to oznaczone na schemacie i na obudowie aparatu. Poniżej wyjaśniam, jak rozpoznać symbol wyłącznika różnicowoprądowego, czym różni się od innych znaków w rozdzielnicy i jak odczytać najważniejsze oznaczenia, zanim podejmiesz decyzję o doborze lub wymianie. To praktyczna wiedza przydatna zarówno w domu, jak i w warsztacie, gdzie bezpieczeństwo i szybka identyfikacja obwodu mają realne znaczenie.
Najważniejsze informacje o oznaczeniu różnicówki w skrócie
- Symbol RCD może wyglądać nieco inaczej w zależności od schematu, ale zawsze odnosi się do ochrony przed prądem upływu.
- Sam znak nie wystarcza do oceny aparatu, bo równie ważne są oznaczenia typu, czułości i liczby biegunów.
- Najczęściej spotkasz czułość 30 mA do ochrony osób i 300 mA do ochrony przeciwpożarowej.
- Typ A jest dziś bezpiecznym punktem odniesienia dla wielu obwodów, a typ B i F mają zastosowanie w bardziej wymagających układach.
- Różnicówka nie zastępuje wyłącznika nadprądowego ani bezpiecznika topikowego.
- W warsztacie metalowym poprawny dobór ma znaczenie szczególnie przy elektronarzędziach, falownikach, spawarkach i urządzeniach z elektroniką.

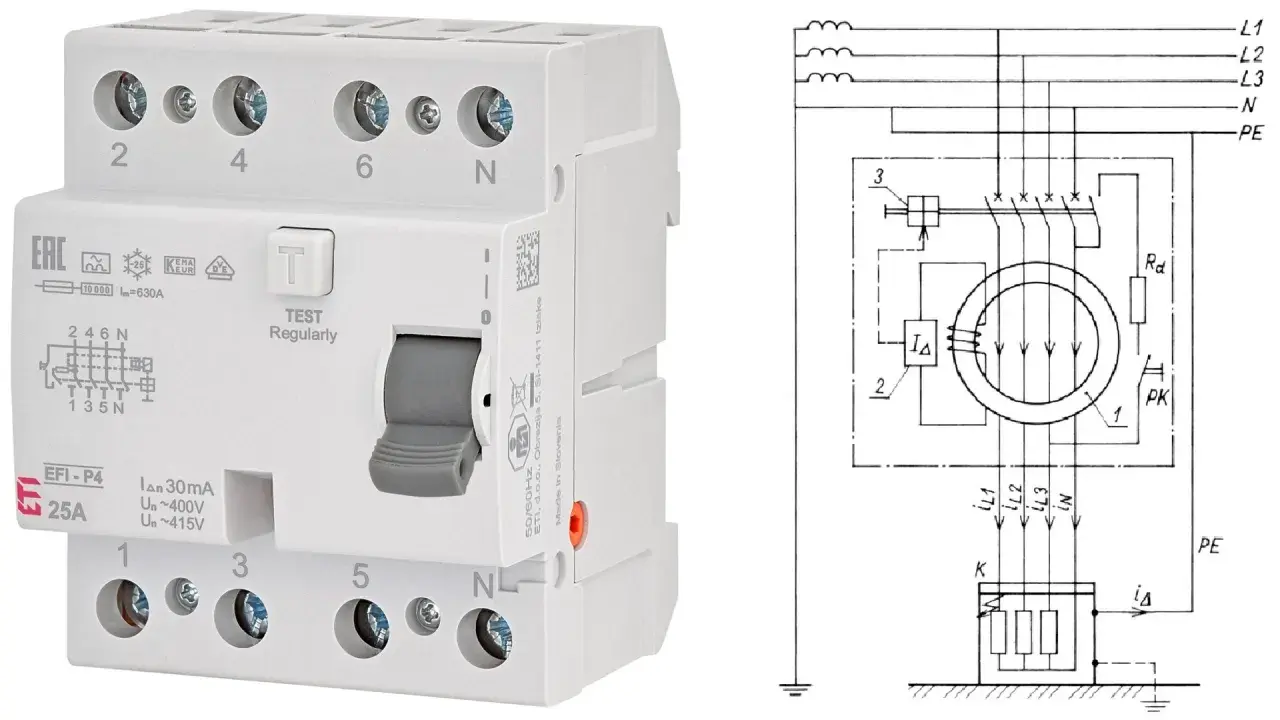

Co oznacza symbol wyłącznika różnicowoprądowego i gdzie go szukać
Ja rozdzielam tu dwie rzeczy: symbol na schemacie i oznaczenie na aparacie. W dokumentacji elektrycznej symbol opisuje funkcję urządzenia, czyli to, że aparat wykrywa różnicę między prądem płynącym przewodem fazowym i neutralnym, a potem odłącza obwód. W praktyce projektowej i w bibliotekach CAD takie oznaczenie bywa rysowane nieco inaczej, ale sens pozostaje ten sam.
W schematach jednokreskowych i wielokreskowych spotkasz też skróty typu RCD, RCCB albo RCBO. To nie są ozdobniki, tylko ważne wskazówki o tym, czy aparat odpowiada wyłącznie za funkcję różnicowoprądową, czy ma też zabezpieczenie nadprądowe. Właśnie dlatego sam znak graficzny nie powinien być czytany w oderwaniu od opisu technicznego.
Jeśli patrzysz na rozdzielnicę w warsztacie, szukaj nie tylko piktogramu, ale też informacji o prądzie znamionowym, prądzie zadziałania i typie pracy. To one decydują o tym, czy dany aparat pasuje do konkretnego obwodu. I tu zaczyna się najbardziej praktyczna część czytania oznaczeń.
Jak czytać oznaczenia obok RCD
Sam symbol mówi: „to jest urządzenie różnicowoprądowe”. Reszta napisów odpowiada na pytanie: „jakie dokładnie?”. Najważniejsze dane są zwykle nadrukowane na froncie aparatu albo podane w legendzie schematu. Warto je czytać razem, bo pojedynczy skrót łatwo źle zinterpretować.
| Oznaczenie | Co oznacza | Co z tego wynika w praktyce |
|---|---|---|
| RCD / RCCB | Wyłącznik różnicowoprądowy bez członu nadprądowego | Chroni przed prądem upływu, ale wymaga osobnego zabezpieczenia nadprądowego |
| RCBO | Różnicówka z zabezpieczeniem nadprądowym | Łączy dwie funkcje w jednym aparacie, co oszczędza miejsce w rozdzielnicy |
| 1P+N, 2P, 4P | Liczba biegunów i sposób prowadzenia torów | Pomaga dobrać aparat do obwodu jednofazowego lub trójfazowego |
| 30 mA | Czułość typowa dla ochrony osób | Najczęstszy wybór dla gniazd i obwodów użytkowych |
| 300 mA | Większa czułość stosowana głównie do ochrony przeciwpożarowej | Nie zastępuje ochrony osób, ale dobrze sprawdza się jako stopień nadrzędny |
| Typ AC | Reaguje na sinusoidalny prąd różnicowy | Rozwiązanie starsze, dziś nie zawsze najlepsze dla elektroniki |
| Typ A | Reaguje na prąd przemienny i pulsujący stały | Uniwersalny wybór do wielu współczesnych odbiorników |
| Typ F | Lepszy dla odbiorników z elektroniką i zmienną częstotliwością | Przydatny przy pompach ciepła, klimatyzatorach i części urządzeń warsztatowych |
| Typ B | Obsługuje także prądy stałe wygładzone | Stosowany przy falownikach, UPS-ach, PV i bardziej wymagających układach |
| S / selektywny | Oznacza opóźnienie zadziałania | Pomaga zachować selektywność w instalacji z wieloma stopniami ochrony |
| T / TEST | Przycisk testowy | Służy do sprawdzenia samego aparatu, a nie całej instalacji |
W praktyce najważniejsza zasada jest prosta: nie oceniaj aparatu po samym rysunku. Dwie różnicówki mogą wyglądać podobnie, a różnić się zakresem pracy, czułością albo przeznaczeniem. Jeśli w schemacie albo na etykiecie nie widzisz tych danych, to znaczy, że wciąż wiesz za mało, by bezpiecznie wyciągnąć wniosek.
Gdy już umiesz odczytać te skróty, łatwo przejść do następnego, częstego błędu: mylenia różnicówki z innymi zabezpieczeniami. I właśnie to warto teraz uporządkować.
Różnicówka, bezpiecznik i RCBO nie pełnią tej samej roli
To jeden z najczęstszych punktów nieporozumień. RCD chroni przed skutkami prądu upływu, ale nie jest klasycznym zabezpieczeniem przeciążeniowym. Bezpiecznik topikowy i wyłącznik nadprądowy reagują na przeciążenie oraz zwarcie, natomiast różnicówka reaguje na nierównowagę prądów w obwodzie. To trzy różne zadania, nawet jeśli wszystkie aparaty stoją obok siebie w tej samej rozdzielnicy.
| Aparat | Chroni przed | Czego nie robi | Kiedy ma sens |
|---|---|---|---|
| RCD / RCCB | Prądem upływu i skutkami porażenia | Nie chroni sam z siebie przed przeciążeniem | Gdy potrzebujesz ochrony różnicowoprądowej, ale nadprądową masz osobno |
| MCB / wyłącznik nadprądowy | Przeciążeniem i zwarciem | Nie wykrywa upływu do ziemi | Do ochrony przewodów i obwodów odbiorczych |
| RCBO | Prądem upływu, przeciążeniem i zwarciem | Nie zastępuje poprawnego projektu instalacji | Gdy chcesz połączyć obie funkcje w jednym module |
| Bezpiecznik topikowy | Silnym przeciążeniem i zwarciem | Nie reaguje na upływ prądu | W starszych instalacjach i tam, gdzie projekt przewiduje taki układ |
RCBO jest wygodne, bo upraszcza układ i często oszczędza miejsce. Ma jednak sens głównie tam, gdzie naprawdę chcesz, by jeden aparat robił dwa zadania naraz. W prostych obwodach różnicówka plus osobny nadprądowy bywa tańsza i łatwiejsza w serwisie, a w większych rozdzielnicach lepiej zachowuje się selektywność.
Ta różnica jest szczególnie ważna w warsztacie, bo tam mamy zwykle więcej odbiorników, większe prądy rozruchowe i więcej okazji do niezamierzonego zadziałania zabezpieczenia. To prowadzi wprost do pytania o właściwy dobór typu.
Jak dobrać typ do instalacji warsztatowej
W instalacjach warsztatowych nie wybierałbym aparatu wyłącznie „na wszelki wypadek”. Najpierw patrzę na to, jakie urządzenia mają być zasilane: czy to zwykłe gniazda do elektronarzędzi, czy już sprzęt z elektroniką, falownikiem albo układem miękkiego startu. Od tego zależy nie tylko czułość, ale też sam typ RCD.
| Przykładowa sytuacja | Najczęściej rozważany typ | Dlaczego to ma sens |
|---|---|---|
| Gniazda ogólne w warsztacie | Typ A, zwykle 30 mA | Dobrze pasuje do większości odbiorników i daje ochronę osób |
| Elektronarzędzia i przedłużacze używane w trudniejszych warunkach | Typ A lub F | Lepsza odporność na współczesne obciążenia niż typ AC |
| Urządzenia z falownikiem, UPS, część napędów i automatyki | Typ B lub rozwiązanie wskazane przez producenta | Tu mogą pojawiać się składowe stałe i bardziej złożone przebiegi prądu |
| Pompy ciepła, klimatyzacja, sprzęt z elektroniką mocy | Typ F | Lepiej znosi charakter pracy takich odbiorników niż prosty typ AC |
| Główny stopień ochrony przeciwpożarowej | 300 mA, często selektywny | Pomaga ograniczać skutki uszkodzenia izolacji na poziomie całej instalacji |
Najbardziej praktyczna reguła brzmi: 30 mA do ochrony ludzi, 300 mA do ochrony przeciwpożarowej. Oczywiście projekt może to rozbudować, ale taki podział dobrze porządkuje myślenie. Jeśli do tego dochodzi automatyka, falowniki albo urządzenia o zmiennym charakterze pracy, wtedy typ aparatu trzeba dobrać ostrożniej niż w klasycznym obwodzie gniazdowym.
W warsztacie metalowym zwracam też uwagę na selektywność. Gdy jeden aparat wyłączy pół hali przy drobnym upływie w pojedynczym obwodzie, zysk z ochrony szybko zamienia się w stratę czasu. Dlatego sama czułość nie wystarcza, jeśli instalacja jest rozbudowana.
Najczęstsze błędy, które prowadzą do złych wniosków
Najwięcej pomyłek widzę tam, gdzie ktoś patrzy tylko na napis „40 A” albo „63 A” i zakłada, że to informacja o ochronie przed porażeniem. To nie tak działa. Prąd znamionowy mówi, ile aparat może przenieść w normalnej pracy, a prąd różnicowy mówi, kiedy ma zadziałać na upływ.
- Mylenie prądu znamionowego z czułością. 40 A nie znaczy 40 mA. To dwa różne parametry i każdy odpowiada za coś innego.
- Wybór typu AC do współczesnych urządzeń. Przy elektronice, zasilaczach i układach sterowania to bywa po prostu zbyt mało przewidywalne.
- Zakładanie, że różnicówka zastępuje bezpiecznik lub wyłącznik nadprądowy. Nie zastępuje. Chroni przed innym zagrożeniem.
- Ignorowanie selektywności. W rozbudowanej instalacji bez tego jeden drobny problem może odciąć zasilanie większej części obiektu.
- Brak regularnego testu. Przycisk TEST nie jest dekoracją. Jeśli aparat nie reaguje, nie ma sensu udawać, że wszystko działa.
- Pomylenie działania testu z pełnym przeglądem instalacji. Test sprawdza sam RCD, ale nie weryfikuje całej sieci, połączeń i stanu przewodów.
W praktyce warsztatowej dochodzi jeszcze jeden problem: chwilowe upływy wywołane przez urządzenia o dużych prądach rozruchowych albo przez elektronikę w zasilaniu. To nie musi oznaczać awarii, ale zawsze wymaga sprawdzenia, czy aparat jest dobrze dobrany do obciążenia. I właśnie dlatego końcowa kontrola rozdzielnicy ma znaczenie większe, niż wielu osobom się wydaje.
Co sprawdzić, zanim zamkniesz rozdzielnicę
Jeśli mam wyciągnąć z tego tematu jedną praktyczną checklistę, to wygląda ona tak: sprawdź typ aparatu, czułość, liczbę biegunów, obecność przycisku testowego i zgodność z opisem obwodu. To pięć prostych punktów, które potrafią oszczędzić wiele czasu przy uruchamianiu instalacji i późniejszym serwisie.
- Upewnij się, że typ RCD pasuje do charakteru odbiorników, a nie tylko do tego, co akurat było dostępne w hurtowni.
- Porównaj czułość z przeznaczeniem obwodu, bo 30 mA i 300 mA nie są zamienne.
- Sprawdź, czy obwód testowy działa i czy użytkownik wie, kiedy go używać.
- Oznacz obwody czytelnie, zwłaszcza jeśli w rozdzielnicy jest kilka podobnych aparatów.
- Po każdym zadziałaniu nie zakładaj od razu usterki aparatu, ale też nie pomijaj diagnostyki przewodów i odbiorników.
W dobrze prowadzonym warsztacie warto też prowadzić prosty zapis testów i interwencji serwisowych. Nie chodzi o biurokrację, tylko o nawyk, który pozwala szybciej wyłapać urządzenie zaczynające sprawiać problemy. Dobrze odczytany symbol pomaga zrozumieć instalację, ale dopiero poprawny dobór i regularna kontrola dają realne bezpieczeństwo.
