Pięć przewodów przy silniku trójfazowym nie oznacza automatycznie pięciu żył zasilających. Czwarta żyła może być przewodem ochronnym, a piąta przewodem czujnika temperatury, hamulca albo niewykorzystaną żyłą kabla. Pokażę, jak rozpoznać ten układ, odczytać tabliczkę znamionową, dobrać gwiazdę lub trójkąt oraz bezpiecznie sprawdzić pracę napędu.
Najważniejsze informacje przed podłączeniem silnika
- Pięć przewodów może oznaczać trzy fazy, PE oraz przewód pomocniczy.
- Przewodu ochronnego PE nie wolno traktować jako przewodu fazowego ani neutralnego.
- Przewód N zwykle nie jest potrzebny do zasilania standardowego silnika trójfazowego.
- O sposobie połączenia decydują tabliczka znamionowa i schemat producenta, nie sam kolor żyły.
- Silnik 230/400 V przy sieci 3 × 400 V pracuje zazwyczaj w gwieździe, a model 400/690 V w trójkącie.
Najpierw ustal, co naprawdę oznacza pięć przewodów
W typowym silniku indukcyjnym uzwojenia mają trzy początki i trzy końce. Dlatego przy pełnym dostępie do uzwojeń spotyka się sześć zacisków oznaczonych U1, V1, W1 oraz U2, V2, W2, a przewód ochronny PE jest podłączony osobno do obudowy. Z tego powodu pięć żył wychodzących z silnika jest układem nietypowym i nie powinno się go rozszyfrowywać na podstawie samej liczby przewodów.
Najczęstszy wariant to L1, L2, L3, PE oraz przewód czujnika temperatury. Piąta żyła może prowadzić do termika, termistora PTC, hamulca elektromagnetycznego lub innego elementu pomocniczego. Taki przewód nie służy do zasilania uzwojenia i podłączenie go do napięcia sieciowego może uszkodzić silnik albo układ sterowania.
| Układ pięciu żył | Co może oznaczać | Jak postąpić |
|---|---|---|
| Trzy fazy, PE i przewód pomocniczy | Silnik z czujnikiem temperatury lub hamulcem | Fazy podłączyć zgodnie ze schematem, PE do obudowy, a żyłę pomocniczą do właściwego modułu |
| L1, L2, L3, N i PE | Pięciożyłowy kabel doprowadzony do urządzenia | N pozostawić niepodłączony, jeśli silnik nie ma zacisku neutralnego |
| Pięć wyprowadzeń uzwojeń | Wykonanie specjalne, silnik wielobiegowy lub uszkodzone wyprowadzenie | Nie zasilać przed identyfikacją przewodów i uzyskaniem schematu |
| Trzy fazy i dwa przewody hamulca | Silnik z hamulcem elektromagnetycznym | Hamulec zasilać wyłącznie według dokumentacji jego cewki i prostownika |
Trzeba też odróżnić pięć przewodów silnika od kabla 5-żyłowego prowadzonego od rozdzielnicy. W instalacji taki kabel może zawierać L1, L2, L3, N i PE, ale silnik trójfazowy najczęściej wykorzystuje tylko trzy fazy oraz przewód ochronny. Niebieska żyła nie staje się automatycznie potrzebna tylko dlatego, że znajduje się w kablu.
Tabliczka znamionowa i zaciski są ważniejsze niż kolory
Przed rozpoczęciem pracy odczytuję napięcie znamionowe, prąd, częstotliwość, sposób połączenia oraz schemat znajdujący się na tabliczce lub wewnątrz pokrywy puszki. Oznaczenia 230/400 V Δ/Y i 400/690 V Δ/Y nie są zamienne, ponieważ informują, jakie napięcie powinno przypadać na pojedyncze uzwojenie.
| Oznaczenie silnika | Sieć 3 × 400 V | Typowe połączenie |
|---|---|---|
| 230/400 V Δ/Y | 400 V między fazami | Gwiazda Y |
| 400/690 V Δ/Y | 400 V między fazami | Trójkąt Δ |
| 230/400/690 V lub układ specjalny | Zależnie od producenta | Tylko według schematu |
W połączeniu gwiazdowym końce uzwojeń, zwykle U2, V2 i W2, łączy się razem mostkami, a fazy doprowadza do U1, V1 i W1. W trójkącie mostki łączą pary końca jednego uzwojenia z początkiem kolejnego. Dokładny układ zależy od rozmieszczenia zacisków, dlatego nie wolno kopiować położenia mostków bez odczytania ich oznaczeń.

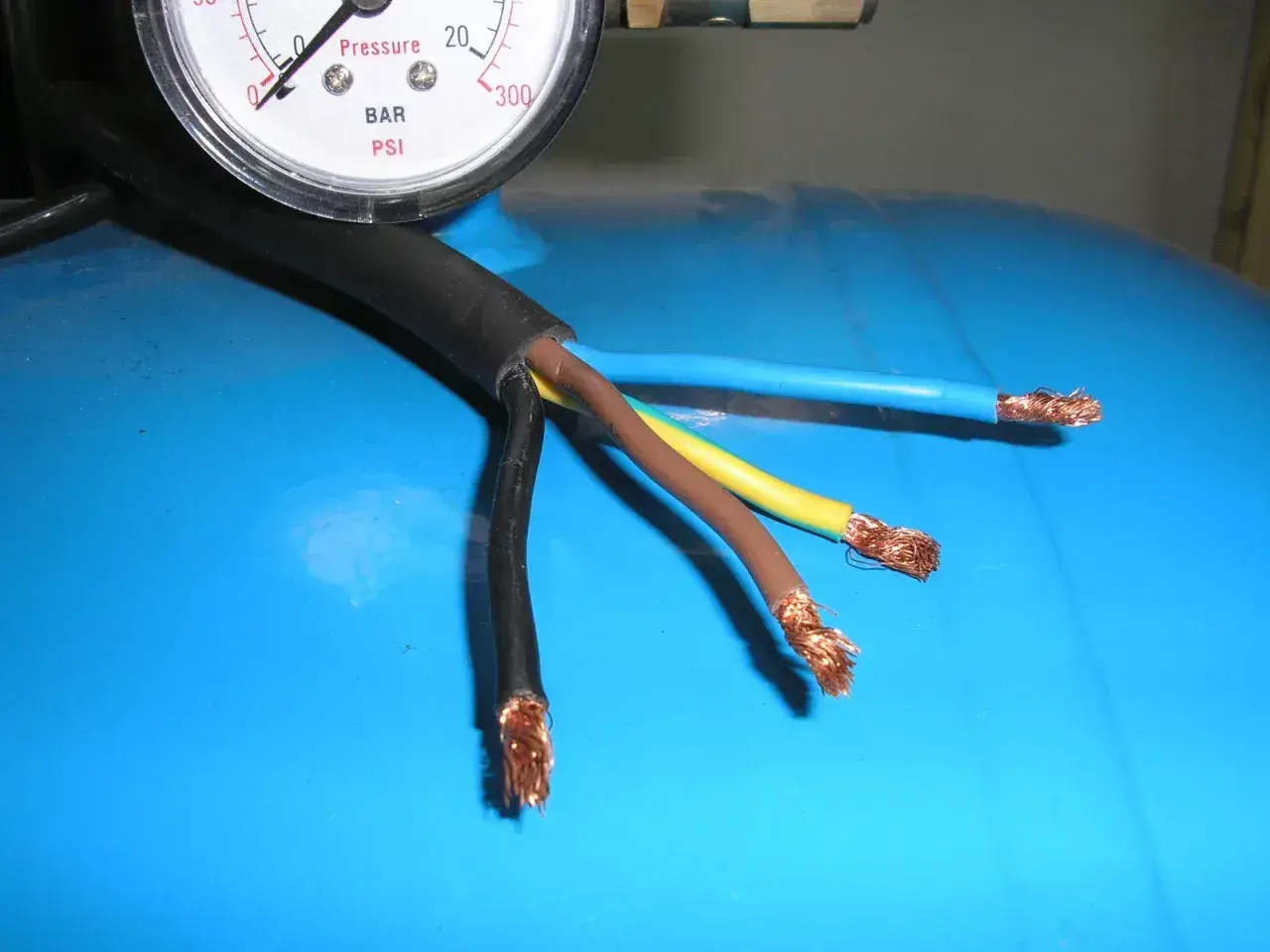

Kolory mogą pomóc przy nowym, prawidłowo oznaczonym przewodzie, ale w starych maszynach, przewodach fabrycznych i napędach sprowadzanych z zagranicy bywają mylące. Przewód żółto-zielony powinien pełnić wyłącznie funkcję PE. Pozostałe żyły trzeba zidentyfikować na podstawie oznaczeń, dokumentacji i pomiarów wykonanych przy odłączonym zasilaniu.
Bezpieczne podłączenie krok po kroku
Przy napięciu 400 V nie traktuję podłączenia jako prostego zadania montażowego. Pracę powinien wykonać elektryk z odpowiednimi kwalifikacjami, a przed otwarciem puszki trzeba odłączyć wszystkie źródła energii, zabezpieczyć wyłącznik przed przypadkowym załączeniem i potwierdzić brak napięcia sprawdzonym przyrządem.
- Sprawdź tabliczkę znamionową, schemat oraz napięcie dostępne w instalacji.
- Zidentyfikuj zacisk ochronny oznaczony symbolem uziemienia i podłącz do niego PE.
- Rozpoznaj trzy przewody fazowe i podłącz je do wejść silnika zgodnie ze schematem, najczęściej L1 do U1, L2 do V1 i L3 do W1.
- Ustal funkcję piątej żyły. Jeśli jest to termistor, termik lub hamulec, podłącz ją do odpowiedniego obwodu sterowania.
- Jeśli piąta żyła jest neutralna, pozostaw ją zaizolowaną, o ile producent nie przewidział zacisku N.
- Zastosuj właściwe zabezpieczenie zwarciowe, wyłącznik silnikowy lub przekaźnik przeciążeniowy ustawiony według prądu znamionowego.
- Sprawdź dokręcenie zacisków, odciążenie przewodu i zamknięcie pokrywy przed próbą uruchomienia.
Przewód PE powinien być podłączony do obudowy silnika i ciągłością połączony z układem ochronnym instalacji. Nie wolno prowadzić go przez stycznik, wyłącznik kierunku ani wyłącznik silnikowy, jeśli urządzenie nie jest do tego przeznaczone. Przewód ochronny ma pozostać skuteczny również wtedy, gdy napęd jest wyłączony.
Jeżeli silnik pracuje z falownikiem, zasada wygląda inaczej niż przy zasilaniu bezpośrednio z sieci. Trzy przewody wyjściowe falownika trafiają do zacisków U, V i W falownika, a PE do zacisku ochronnego. Nie podłącza się silnika do wyjścia falownika przez przypadkowe rozdzielanie żył ani nie łączy wyjścia U, V lub W z przewodem neutralnym.
Gwiazda, trójkąt i rozruch silnika
Najwięcej pomyłek powoduje połączenie silnika 230/400 V w trójkąt do sieci 400 V. W takim ustawieniu każde uzwojenie dostaje zbyt wysokie napięcie, co może doprowadzić do gwałtownego wzrostu prądu i przegrzania. Dla sieci 3 × 400 V taki silnik zazwyczaj łączy się w gwiazdę.
Silnik oznaczony 400/690 V przy tej samej sieci pracuje zwykle w trójkącie. To właśnie napięcie 400 V z tabliczki przypada wtedy na uzwojenie. Ostateczne ustawienie zawsze potwierdzam schematem producenta, szczególnie gdy silnik ma nietypowe zaciski lub kilka prędkości.
Rozruch gwiazda-trójkąt wymaga sześciu dostępnych końców uzwojeń, trzech styczników, blokad oraz odpowiedniego sterowania czasowego. Sam fakt, że z silnika wychodzi pięć przewodów, nie oznacza możliwości zastosowania takiego rozruchu. Jeżeli końce uzwojeń są połączone fabrycznie wewnątrz, układ gwiazda-trójkąt nie będzie prawidłowo działał.
W małych napędach często wystarcza rozruch bezpośredni, ale zabezpieczenia muszą uwzględniać prąd rozruchowy i charakter obciążenia. W warsztacie inaczej zachowa się silnik napędzający pustą pompę, a inaczej napęd tokarki, sprężarki czy ciężkiego wentylatora.
Jak rozpoznać piąty przewód i sprawdzić układ
Jeżeli piąta żyła nie jest opisana, nie podłączam jej „na próbę”. Przy odłączonym zasilaniu można sprawdzić oznaczenia, prześledzić przewód do puszki zaciskowej oraz wykonać pomiary rezystancji. Pomiary omomierzem pomagają wykryć parę termistora lub styk termika, ale nie zastępują schematu i nie pozwalają bezpiecznie określić funkcji każdej żyły w silniku specjalnym.
Termik może mieć styki normalnie zwarte, a termistor PTC zmienia rezystancję wraz z temperaturą. Ich wartości zależą od zastosowanego elementu. Nie należy więc podawać na nie 230 V ani zwierać ich na stałe tylko po to, żeby silnik ruszył. Jeśli sterownik zgłasza błąd czujnika, trzeba znaleźć właściwy przekaźnik termistorowy lub wejście zabezpieczenia w dokumentacji.
Po wykonaniu połączeń sprawdzam kolejność faz i uruchamiam silnik na krótko, najlepiej bez obciążenia, jeśli konstrukcja maszyny na to pozwala. Obserwuję kierunek obrotów, hałas, drgania i czas rozpędzania. W razie potrzeby kierunek zmienia się przez zamianę dwóch przewodów fazowych po całkowitym odłączeniu zasilania.
Po podłączeniu obciążenia warto zmierzyć prąd w każdej fazie. Różnice między fazami, buczenie, szybkie zadziałanie termika albo nagrzewanie obudowy są sygnałem do przerwania pracy. Prąd nie powinien przekraczać wartości z tabliczki podczas normalnego obciążenia, a pomiar izolacji i skuteczności ochrony powinien wykonać elektryk odpowiednim miernikiem.
Błędy, które najczęściej kończą się uszkodzeniem napędu
- Łączenie po kolorach bez sprawdzenia oznaczeń i dokumentacji.
- Podłączanie przewodu N do przypadkowego zacisku uzwojenia.
- Traktowanie przewodu PE jako jednej z trzech faz.
- Ustawienie gwiazdy lub trójkąta niezgodnie z napięciem znamionowym.
- Podłączenie przewodu termistora albo hamulca bezpośrednio do sieci.
- Uruchomienie silnika bez zabezpieczenia przeciążeniowego.
- Zmiana kierunku obrotów przez przepinanie przewodów pod napięciem.
- Pozostawienie niezaizolowanej żyły w puszce zaciskowej.
Jeśli nie ma tabliczki, schematu, pewnych oznaczeń albo wiadomo, że silnik był wcześniej przewijany, rozsądniej zlecić identyfikację warsztatowi elektromechanicznemu. Koszt sprawdzenia jest niewielki w porównaniu z ceną nowego silnika, przestoju maszyny lub naprawy instalacji po zwarciu.
Pięć żył powinno skłonić do sprawdzenia, nie do zgadywania
W standardowym napędzie trójfazowym potrzebne są trzy fazy i przewód ochronny, natomiast piąta żyła zwykle pełni funkcję pomocniczą albo jest częścią kabla doprowadzonego do urządzenia. Najbezpieczniejsza kolejność jest prosta: tabliczka, schemat, identyfikacja żył, dobór mostków, zabezpieczenia i dopiero próba pracy.
Jeżeli nie potrafisz jednoznacznie wskazać zacisku PE, trzech wejść fazowych oraz funkcji pozostałej żyły, nie załączaj zasilania. W elektryce i automatyce kilka minut poświęconych na pomiar i dokumentację często decyduje o tym, czy silnik będzie pracował przez lata, czy zakończy pracę przy pierwszym uruchomieniu.
