Gdy maszyna po odcięciu zasilania jeszcze długo się toczy albo może opaść pod własnym ciężarem, samo wyłączenie silnika nie wystarcza. Hamulec silnika elektrycznego może służyć do szybkiego zatrzymania wału, utrzymania go w bezruchu albo zabezpieczenia napędu po zaniku napięcia. Poniżej pokazuję różnice między hamulcem mechanicznym, hamowaniem prądem stałym, rezystorem hamowania i odzyskiem energii, a także podaję zasady doboru oraz najczęstsze błędy montażowe.
Skuteczne hamowanie zależy od tego, czy trzeba zatrzymać wał, czy utrzymać go bez ruchu
- Hamulce sprężynowe działają po zaniku zasilania i najlepiej nadają się do podtrzymywania obciążenia.
- Hamowanie prądem stałym skraca wybieg, ale nie zastępuje mechanicznego hamulca postojowego.
- Rezystor hamowania rozprasza energię oddawaną przez silnik podczas gwałtownego zwalniania.
- Hamowanie odzyskowe może zwracać energię do sieci lub wspólnej szyny DC, jeśli pozwala na to napęd.
- Dobór zależy od momentu bezwładności, prędkości, obciążenia, czasu zatrzymania i częstości cykli.
Co dokładnie ma robić układ hamowania
Najpierw rozdzielam dwie funkcje, które w warsztatach często wrzuca się do jednego worka. Zatrzymanie oznacza wytracenie prędkości obracającego się wału, natomiast podtrzymanie polega na utrzymaniu wału w bezruchu przez dłuższy czas, także po odłączeniu zasilania.
Falownik może zatrzymać silnik w kontrolowany sposób, lecz po wyłączeniu jego wyjścia nie zawsze utrzyma ciężar zawieszony na wale. Wciągarka, podnośnik, pionowy przenośnik czy oś maszyny CNC wymagają zwykle osobnego hamulca mechanicznego. Samo pole magnetyczne lub funkcja STOP w przemienniku nie daje takiej pewności.
W praktyce najbezpieczniej traktować te rozwiązania jako dwa uzupełniające się układy. Napęd elektryczny odpowiada za łagodne i szybkie zwalnianie, a hamulec cierny lub sprężynowy przejmuje funkcję postoju i zabezpieczenia.
Najważniejsze sposoby zatrzymywania silnika
Hamulce elektromagnetyczne sprężynowe

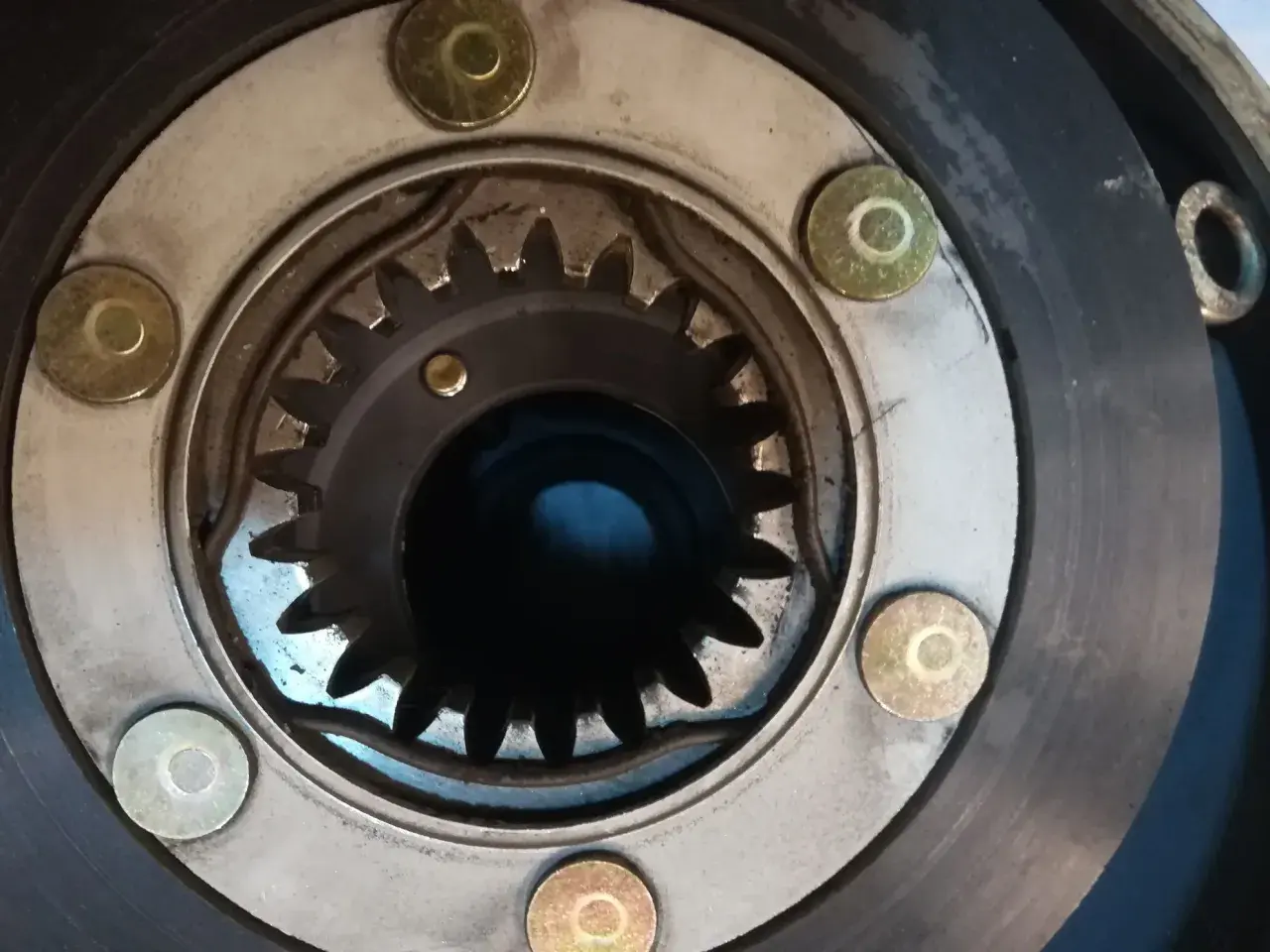

To najczęściej spotykany hamulec montowany bezpośrednio przy silniku. Sprężyny dociskają tarczę do powierzchni ciernej, a elektromagnes zwalnia docisk po podaniu napięcia. Zasada jest prosta: brak zasilania oznacza hamowanie, dlatego taki układ nazywa się często hamulcem bezpieczeństwa.
Rozwiązanie dobrze sprawdza się w motoreduktorach, suwnicach, podnośnikach, bramach, osiach pozycjonujących i przenośnikach. Trzeba jednak sprawdzić, czy konkretny model jest przeznaczony do hamowania dynamicznego. Wiele hamulców silnikowych służy przede wszystkim do trzymania wału, a regularne zatrzymywanie rozpędzonego obciążenia może szybko zużyć okładziny.
Hamowanie prądem stałym
Przemiennik częstotliwości może po zakończeniu ruchu podać prąd stały do uzwojeń silnika AC. Powstaje wtedy nieruchome pole magnetyczne, które przeciwdziała obrotom wirnika. Metoda jest stosunkowo prosta i skuteczna przy małych oraz średnich obciążeniach.
Jej ograniczeniem jest ciepło wydzielane w uzwojeniach. Zbyt duży prąd lub zbyt długi czas podtrzymania może przegrzać silnik, dlatego parametry DC injection ustawia się zgodnie z instrukcją falownika i danymi silnika. Schneider Electric wskazuje tę funkcję jako sposób na skrócenie wybiegu, także przy obciążeniach o dużej bezwładności, ale nie przedstawia jej jako zamiennika hamulca mechanicznego.
Hamowanie dynamiczne z rezystorem
Podczas zwalniania silnik może pracować chwilowo jak prądnica i oddawać energię do obwodu pośredniego falownika. Jeżeli nie ma gdzie jej przekazać, napięcie szyny DC rośnie. Rezystor hamowania zamienia nadmiar energii na ciepło, dzięki czemu napęd może wykonać krótkie i gwałtowne zatrzymanie bez błędu przepięcia.
Rezystora nie dobiera się wyłącznie do mocy silnika. Trzeba uwzględnić minimalną dopuszczalną rezystancję dla danego falownika, moc chwilową, moc średnią oraz czas i częstotliwość hamowania. Element może osiągać wysoką temperaturę, dlatego wymaga wentylowanej obudowy, ochrony termicznej i miejsca, w którym nie spowoduje pożaru ani przypadkowego poparzenia.
Hamowanie odzyskowe
Jeżeli napęd ma możliwość oddawania energii do sieci albo do wspólnej szyny DC, energia hamowania nie musi być tracona w rezystorze. Takie rozwiązanie stosuje się między innymi w dużych napędach, dźwigach, wirówkach i maszynach wykonujących częste cykle przyspieszania oraz zwalniania.
Odzysk energii wymaga odpowiedniej konfiguracji całego układu. Zwykły falownik bez modułu regeneracyjnego nie zacznie automatycznie zasilać sieci energią zwracaną przez silnik. Co więcej, hamowanie odzyskowe nadal nie zapewnia mechanicznego utrzymania wału po odłączeniu zasilania.
Przeczytaj również: Jak przeciągnąć kabel przez peszel? Bez szarpania!
Hamowanie przeciwprądem
W silniku trójfazowym można zmienić kolejność dwóch faz, aby wytworzyć moment przeciwny do kierunku obrotów. Silnik zatrzymuje się bardzo szybko, ale prąd i naprężenia mechaniczne mogą być duże. Po zatrzymaniu trzeba odłączyć zasilanie, ponieważ układ może rozpocząć obrót w przeciwną stronę.
To metoda użyteczna w wybranych, prostych układach, lecz przy nowoczesnych maszynach zwykle wolę sterowanie falownikiem. Daje lepszą kontrolę nad momentem, ogranicza udary i łatwiej połączyć je z monitorowaniem prędkości.
| Metoda | Najlepsze zastosowanie | Główne ograniczenie |
|---|---|---|
| Hamulce sprężynowe | Postój, podtrzymanie osi, ochrona po zaniku napięcia | Zużycie okładzin przy częstym hamowaniu dynamicznym |
| Prąd stały | Skrócenie wybiegu silnika AC | Grzanie uzwojeń i brak pewnego trzymania bez zasilania |
| Rezystor hamowania | Gwałtowne zwalnianie z falownikiem | Wysoka temperatura i konieczność doboru obciążalności |
| Hamowanie odzyskowe | Duża liczba cykli oraz oszczędność energii | Potrzeba specjalnego napędu i układu odbioru energii |
| Przeciwprąd | Proste układy wymagające szybkiego zatrzymania | Duże prądy, udary i ryzyko zmiany kierunku |
Jak dobrać hamowanie do konkretnej maszyny
Dobór zaczynam od odpowiedzi na cztery pytania. Jak szybko wał ma się zatrzymać? Czy obciążenie może samo napędzać silnik? Ile razy na minutę układ wykonuje cykl? Czy po zaniku zasilania wał musi pozostać zablokowany?
Do wstępnych obliczeń przydają się energia kinetyczna i moment hamujący. Dla elementu wirującego energia wynosi:
E = 1/2 × J × ω²
gdzie J oznacza moment bezwładności, a ω prędkość kątową w radianach na sekundę. Przykładowo wirnik i obciążenie o łącznym momencie bezwładności 0,2 kg·m² przy 1500 obr./min mają około 2,5 kJ energii kinetycznej. Jeżeli chcemy zatrzymać je w 2 sekundy, średnia moc do odprowadzenia wyniesie około 1,2 kW, nie licząc strat, dodatkowego obciążenia i zapasu na szczyt hamowania.
Przy ruchu pionowym trzeba doliczyć energię wynikającą z opadania ciężaru. W takim przypadku zwykła rampa falownika może nie wystarczyć, ponieważ ciężar stale napędza silnik. Stosuję wtedy hamulec sprężynowy do podtrzymania, a rezystor lub moduł regeneracyjny do kontrolowanego wytracania energii.
Przy wyborze gotowego silnika z hamulcem sprawdzam przede wszystkim:
- moment hamujący i moment trzymania podany w niutonometrach,
- maksymalną energię pojedynczego hamowania oraz dopuszczalną liczbę cykli,
- napięcie i rodzaj zasilania cewki,
- czas zwolnienia i czas zadziałania hamulca,
- średnicę oraz sposób połączenia wału,
- warunki pracy, temperaturę, zapylenie i wilgotność.
W cewkach spotyka się między innymi zasilanie 24 V DC, a także napięcia uzyskiwane przez prostownik z obwodu 230 lub 400 V AC. Nie wolno zakładać, że każdą cewkę można podłączyć bezpośrednio do dostępnego napięcia. Najpewniejszym źródłem informacji pozostaje tabliczka znamionowa oraz dokumentacja konkretnego hamulca.
Jak powinno wyglądać sterowanie i zabezpieczenie
Typowy silnik z hamulcem ma osobny obwód zasilania cewki. Sterowanie powinno zapewniać, że hamulec zostanie zwolniony dopiero wtedy, gdy napęd jest gotowy do pracy, a silnik otrzyma odpowiedni moment. Przy wyłączaniu kolejność zależy od aplikacji, ale zwykle najpierw kontroluje się zatrzymanie, a potem odcina zasilanie cewki.
W układzie z falownikiem często stosuje się blokadę, która nie pozwala na start silnika przy zaciśniętym hamulcu. Przydatny jest też czujnik zwolnienia. Bez niego sterownik może uznać, że oś ruszyła prawidłowo, mimo że tarcza nadal trzyma wał, co prowadzi do przeciążenia silnika.
Nie traktuję zwykłego przycisku STOP jako kompletnej funkcji bezpieczeństwa. Dla maszyny trzeba określić wymagany sposób zatrzymania, możliwe zagrożenia i zachowanie napędu po awarii. Norma PN-EN 60204-1 obejmuje elektryczne wyposażenie maszyn, a ISO 13849-1:2023 opisuje zasady projektowania części układów sterowania związanych z bezpieczeństwem.
W razie zatrzymania awaryjnego hamulec mechaniczny może być potrzebny, ale nie zawsze powinien być załączany przy pełnej prędkości. Czasem bezpieczniej jest najpierw ograniczyć moment napędu, użyć funkcji STO lub kontrolowanego zatrzymania, a dopiero później zaciągnąć hamulec. Decyzja zależy od energii obciążenia, ryzyka i instrukcji producenta.
Przy hamowaniu prądem stałym parametry trzeba ustawiać ostrożnie. Schneider Electric wskazuje, że funkcja DC injection może skrócić czas wybiegu, ale jej dostępność i sposób działania zależą od trybu sterowania przemiennika. W praktyce sprawdzam temperaturę silnika po serii zatrzymań, a nie tylko pojedynczy test na biegu jałowym.
Typowe usterki i błędy podczas montażu
Jeżeli silnik buczy, ale nie startuje, pierwszym podejrzanym bywa zbyt słabe lub błędne zasilanie cewki. Gdy hamulec nie puszcza, sprawdzam napięcie na zaciskach podczas komendy startu, stan prostownika, rezystancję cewki i mechaniczny luz tarczy. Sam pomiar napięcia bez obciążenia może wprowadzać w błąd.
| Objaw | Prawdopodobna przyczyna | Co sprawdzić |
|---|---|---|
| Silnik nie rusza | Hamulec pozostaje zaciśnięty | Napięcie cewki, prostownik, szczelinę i blokadę sterowania |
| Długi czas zatrzymania | Brak rezystora, zbyt długa rampa lub duża bezwładność | Parametry falownika, energię hamowania i moment obciążenia |
| Błąd przepięcia falownika | Energia wraca do szyny DC szybciej, niż może być odprowadzona | Rezystor, moduł hamowania i minimalną rezystancję dopuszczoną przez producenta |
| Hamulec ślizga się | Zużyta okładzina, olej lub zbyt mały docisk | Czystość tarczy, zużycie, szczelinę i moment trzymania |
| Hamulec przegrzewa się | Zbyt częste hamowanie dynamiczne albo cewka zasilana niewłaściwym napięciem | Częstość cykli, temperaturę, napięcie i czas załączenia |
Częsty błąd polega na podłączeniu cewki hamulca bezpośrednio do wyjścia falownika. Wyjście przemiennika nie jest zwykłym źródłem napięcia sieciowego i może uszkodzić prostownik albo powodować nieprawidłowe zwalnianie hamulca. Cewkę zasila się przez odpowiedni obwód sterujący, zgodny ze schematem producenta.
Nie warto też ustawiać najkrótszego możliwego czasu hamowania bez sprawdzenia mechaniki. Krótszy czas oznacza większy moment, większe siły w przekładni i większe obciążenie tarczy. W warsztacie często okazuje się, że wydłużenie zatrzymania z 1 do 2 sekund rozwiązuje problem przegrzewania bez zauważalnej straty wydajności.
Co sprawdzić przed pierwszym uruchomieniem napędu
Przed próbą ruchu odłączam obciążenie albo zabezpieczam je przed niekontrolowanym przemieszczeniem. Sprawdzam kierunek obrotów, napięcie cewki, działanie ręcznego odblokowania, poprawność przewodu ochronnego oraz to, czy hamulec zwalnia całkowicie.
- Ustal, czy potrzebujesz tylko zatrzymania, czy także pewnego trzymania po zaniku zasilania.
- Policz energię i częstość hamowania, zamiast dobierać element wyłącznie do mocy silnika.
- Przy falowniku sprawdź możliwość użycia hamowania DC, rezystora albo modułu regeneracyjnego.
- Przy obciążeniach pionowych zastosuj hamulec mechaniczny dobrany do momentu trzymania.
- Po uruchomieniu wykonaj serię cykli i zmierz temperaturę silnika, rezystora oraz hamulca.
Najbardziej uniwersalny układ dla maszyn warsztatowych to falownik odpowiedzialny za kontrolowane zwalnianie oraz hamulec sprężynowy przeznaczony do postoju. Takie rozdzielenie funkcji ogranicza zużycie, ułatwia diagnostykę i daje znacznie większą przewidywalność niż próba zatrzymywania każdego obciążenia samym odcięciem zasilania.
