Artykuł ten stanowi kompleksowy przewodnik po świecie rozwiertaków, narzędzi kluczowych dla precyzyjnej obróbki otworów. Dowiesz się z niego, jak różnorodne typy rozwiertaków wpływają na jakość i dokładność wykonania, a także jak świadomie dobrać odpowiednie narzędzie do każdego zadania, unikając najczęstszych błędów.

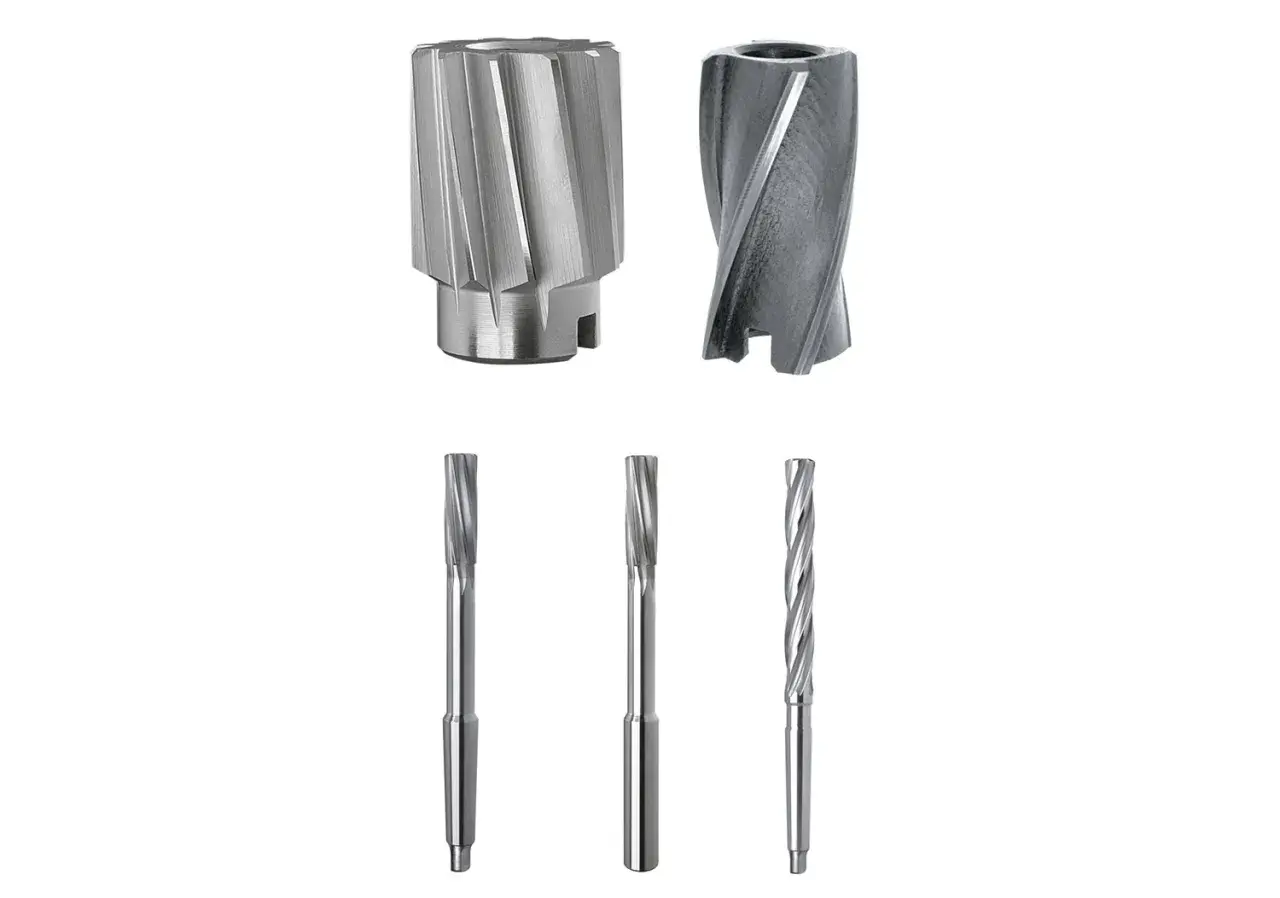

Rodzaje rozwiertaków: Kompletny przewodnik po precyzyjnej obróbce otworów
- Rozwiertaki to wieloostrzowe narzędzia do precyzyjnego wykańczania otworów, poprawiające ich wymiar, kształt i gładkość.
- Klasyfikuje się je m.in. ze względu na sposób pracy (ręczne, maszynowe), kształt otworu (walcowe, stożkowe) oraz dokładność (zdzieraki, wykańczaki).
- Wybór materiału rozwiertaka (HSS, HSSE, VHM) jest kluczowy dla wydajności i żywotności narzędzia w zależności od obrabianego materiału.
- Narzędzia nastawne i nasadzane oferują elastyczność i ekonomiczność w specyficznych zastosowaniach.
- Prawidłowy dobór rozwiertaka i parametrów skrawania jest niezbędny do uniknięcia błędów i osiągnięcia optymalnej jakości powierzchni.
Dlaczego precyzyjny dobór rozwiertaka to klucz do perfekcyjnego otworu?
Czym rozwiertak różni się od wiertła i kiedy jego użycie jest absolutnie konieczne?
Rozwiertak to wieloostrzowe narzędzie skrawające, które odgrywa kluczową rolę w końcowej, precyzyjnej obróbce wcześniej wykonanych otworów. W przeciwieństwie do wiertła, którego głównym zadaniem jest tworzenie otworu, rozwiertak nie służy do wiercenia od podstaw. Jego podstawowym celem jest powiększenie średnicy otworu o niewielki naddatek, a przede wszystkim poprawa jego dokładności wymiarowo-kształtowej oraz uzyskanie wysokiej gładkości powierzchni.
Ważne jest, aby pamiętać, że proces rozwiercania nie koryguje błędów położenia osi otworu, a jedynie udoskonala jego geometrię i wykończenie. Kiedy więc użycie rozwiertaka jest absolutnie konieczne? Gdy wymagana jest bardzo wysoka precyzja wymiarowa, wąskie tolerancje wykonania, a także perfekcyjnie gładka powierzchnia wewnętrzna otworu. Są to sytuacje, w których samo wiercenie, nawet z użyciem najlepszych wierteł, nie jest w stanie zapewnić oczekiwanej jakości.
Jakie parametry otworu możesz poprawić dzięki rozwiercaniu: wymiar, kształt i gładkość
Dzięki rozwiercaniu możemy znacząco podnieść jakość wykonanego otworu, wpływając na trzy kluczowe parametry: wymiar, kształt i gładkość powierzchni. W kontekście wymiaru, rozwiertak pozwala na uzyskanie dokładnej średnicy otworu w bardzo wąskich tolerancjach, często w zakresie IT6-IT9. To niezwykle ważne w zastosowaniach, gdzie precyzyjne pasowanie elementów jest krytyczne.
Jeśli chodzi o kształt, rozwiercanie poprawia cylindryczność otworu, eliminując ewentualne owalności czy stożkowatości, które mogły powstać podczas wcześniejszej obróbki. W przypadku otworów stożkowych, rozwiertaki zapewniają idealną zbieżność. Ostatnim, ale nie mniej ważnym aspektem jest gładkość powierzchni. Rozwiercanie pozwala na osiągnięcie bardzo niskiej chropowatości, często poniżej Ra 2,5 μm, co jest kluczowe dla redukcji tarcia, zwiększenia trwałości elementów współpracujących oraz poprawy estetyki. Według danych EBMiA, rozwiertaki są w stanie zapewnić gładkość powierzchni na poziomie Ra poniżej 2,5 μm, co jest nieosiągalne dla innych metod obróbki otworów.
Podstawowy podział, który musisz znać: rozwiertaki ręczne kontra maszynowe
Pierwszym i najbardziej fundamentalnym kryterium podziału rozwiertaków jest sposób ich pracy. To, czy narzędzie będzie obsługiwane manualnie, czy też zautomatyzowane, determinuje jego konstrukcję i przeznaczenie.
Rozwiertaki ręczne: Kiedy precyzja i kontrola manualna są na pierwszym miejscu?
Rozwiertaki ręczne to narzędzia przeznaczone do pracy manualnej, co oznacza, że są napędzane siłą ludzkich mięśni, zazwyczaj za pomocą pokrętła. Charakteryzują się długą częścią prowadzącą, która zapewnia stabilność i precyzję podczas wprowadzania narzędzia do otworu. Ich chwyt ma zazwyczaj kształt kwadratowego zabieraka, idealnie pasującego do standardowych pokręteł.
Są one preferowane w pracach, gdzie wymagana jest duża precyzja i kontrola nad procesem obróbki, a także w sytuacjach, gdy obrabiana jest niewielka liczba otworów. Ich zastosowanie jest powszechne w warsztatach remontowych, przy pracach montażowych czy w prototypowniach, gdzie elastyczność i możliwość "wyczucia" materiału są cenniejsze niż szybkość.
Rozwiertaki maszynowe: Charakterystyka i zastosowanie w produkcji seryjnej (chwyty walcowe i stożkowe)
Zupełnym przeciwieństwem rozwiertaków ręcznych są rozwiertaki maszynowe, które, jak sama nazwa wskazuje, są przystosowane do pracy na obrabiarkach. Znajdują zastosowanie na wiertarkach, tokarkach, frezarkach czy centrach obróbczych. Ich konstrukcja jest zoptymalizowana pod kątem pracy z napędem mechanicznym – posiadają krótszą część roboczą i specjalne chwyty, takie jak stożek Morse'a (dla większych narzędzi) lub chwyt walcowy (dla mniejszych średnic), które zapewniają pewne mocowanie w uchwycie maszyny.
Ich główną rolą jest produkcja seryjna, gdzie liczy się powtarzalność, szybkość i wydajność. Dzięki stabilnemu mocowaniu i możliwości pracy z precyzyjnie dobranymi parametrami skrawania, rozwiertaki maszynowe gwarantują wysoką jakość i efektywność w przemyśle.
| Cecha | Rozwiertaki ręczne | Rozwiertaki maszynowe |
|---|---|---|
| Część prowadząca | Długa | Krótsza |
| Mocowanie | Kwadratowy zabierak (do pokrętła) | Stożek Morse'a, chwyt walcowy |
| Zastosowanie | Prace precyzyjne, kontrola manualna, mała liczba otworów | Produkcja seryjna, obrabiarki (wiertarki, tokarki, frezarki) |
| Kontrola | Manualna, operator "czuje" materiał | Automatyczna, poprzez parametry maszyny |
Kształt ma znaczenie: Jak dobrać rozwiertak do geometrii otworu?
Kolejnym istotnym kryterium wyboru rozwiertaka jest kształt otworu, który chcemy obrobić. Różne geometrie otworów wymagają specjalnie zaprojektowanych narzędzi, aby zapewnić optymalną precyzję i wykończenie.
Rozwiertaki walcowe: Standard w walce o idealną średnicę
Rozwiertaki walcowe są najbardziej uniwersalnym i powszechnie stosowanym typem rozwiertaków. Ich zadaniem jest obróbka otworów, które mają stałą średnicę na całej swojej długości. Są one standardowym wyborem, gdy celem jest uzyskanie precyzyjnego, cylindrycznego otworu o ściśle określonym wymiarze. Ich konstrukcja pozwala na efektywne usuwanie naddatku materiału i wygładzanie ścianek otworu, zapewniając wysoką jakość wykończenia.
Rozwiertaki stożkowe: Niezbędne przy tworzeniu gniazd i połączeń (np. stożek Morse'a)
W przypadku, gdy potrzebujemy wykonać lub wykończyć otwory o zmiennej średnicy, czyli otwory stożkowe, sięgamy po rozwiertaki stożkowe. Są one niezastąpione w wielu zastosowaniach, takich jak tworzenie gniazd pod stożki Morse'a, które służą do precyzyjnego mocowania narzędzi w obrabiarkach, czy też do przygotowania otworów pod gwinty rurowe, np. NPT (National Pipe Taper).Zbieżność tych rozwiertaków jest ściśle znormalizowana i może wynosić na przykład 1:10, 1:30 lub 1:50, co gwarantuje kompatybilność z innymi elementami o standardowych stożkach. Precyzyjne wykonanie otworu stożkowego jest kluczowe dla zapewnienia odpowiedniego pasowania i stabilności połączenia.
Obróbka zgrubna czy wykończeniowa? Rola zdzieraków i wykańczaków
Proces rozwiercania często dzieli się na dwa etapy: obróbkę wstępną i wykończeniową. Każdy z tych etapów wymaga zastosowania specjalistycznego narzędzia, dostosowanego do ilości usuwanego materiału i wymaganej dokładności.
Rozwiertaki zdzieraki: Jak szybko i skutecznie usunąć większy naddatek materiału?
Rozwiertaki zdzieraki, zwane również rozwiertakami zgrubnymi, są przeznaczone do wstępnej obróbki otworów. Ich głównym zadaniem jest szybkie i efektywne usunięcie większej części naddatku materiału, który pozostał po wierceniu. Są w stanie usunąć warstwę o grubości od 0,2 do nawet 4 mm. Charakteryzują się zazwyczaj mniejszą liczbą ostrzy (często 3-4), które mogą mieć geometrię śrubową, co ułatwia odprowadzanie wiórów.
Dzięki swojej konstrukcji, zdzieraki pozwalają na uzyskanie dokładności w klasie IT 9-11, co jest wystarczające dla etapu zgrubnego. Ich rola polega na przygotowaniu otworu do dalszej, precyzyjniejszej obróbki, minimalizując obciążenie narzędzia wykańczającego.
Rozwiertaki wykańczaki: Ostatni szlif dla osiągnięcia najwyższej dokładności (tolerancja H7) i gładkości
Po obróbce zdzierakiem przychodzi czas na rozwiertaki wykańczaki. To narzędzia przeznaczone do finalnej obróbki, które usuwają bardzo niewielką warstwę materiału, rzędu dziesiątych części milimetra. Ich celem jest osiągnięcie najwyższej możliwej dokładności wymiarowej, często w tolerancji H7, oraz perfekcyjnej gładkości powierzchni. Wykańczaki posiadają zazwyczaj parzystą liczbę ostrzy, od 4 do kilkunastu, co zapewnia stabilne prowadzenie i równomierne skrawanie.
Ich precyzyjna geometria i ostre krawędzie skrawające gwarantują, że otwór spełni najbardziej rygorystyczne wymagania dotyczące jakości, co jest kluczowe w produkcji elementów wymagających ścisłego pasowania.
| Cecha | Rozwiertaki zdzieraki | Rozwiertaki wykańczaki |
|---|---|---|
| Funkcja | Wstępna obróbka, usuwanie dużego naddatku | Finalna obróbka, precyzyjne wykończenie |
| Usuwany naddatek | 0,2 - 4 mm | Niewielka warstwa materiału (dziesiąte części mm) |
| Liczba ostrzy | 3-4 (mniejsza) | Od 4 do kilkunastu (parzysta) |
| Uzyskiwana dokładność | IT 9-11 | H7 (bardzo wysoka) |
Geometria ostrzy pod lupą: Rowki proste czy śrubowe?
Geometria ostrzy rozwiertaka ma znaczący wpływ na proces skrawania, jakość powierzchni i efektywność odprowadzania wiórów. Wybór między ostrzami prostymi a śrubowymi zależy od rodzaju obrabianego otworu i materiału.
Ostrza proste: Uniwersalne rozwiązanie do otworów przelotowych
Rozwiertaki z ostrzami prostymi to klasyczne i uniwersalne narzędzia, w których krawędzie skrawające biegną równolegle do osi narzędzia. Ich prostota konstrukcji sprawia, że są łatwe w ostrzeniu i szeroko stosowane w wielu aplikacjach. Są szczególnie efektywne w obróbce otworów przelotowych, gdzie wióry mogą swobodnie wydostawać się z otworu. Ich zastosowanie jest optymalne w materiałach, które generują krótkie, łamliwe wióry.
Ostrza śrubowe (skrętne): Dlaczego są lepszym wyborem do otworów nieprzelotowych?
Rozwiertaki z ostrzami śrubowymi, zwane również skrętnymi, posiadają krawędzie skrawające ułożone pod pewnym kątem do osi narzędzia, tworząc spiralę. Ta specyficzna geometria oferuje szereg zalet. Przede wszystkim, zapewniają lepsze odprowadzanie wiórów, "wyrzucając" je z otworu, co jest niezwykle korzystne w przypadku otworów nieprzelotowych (ślepych), gdzie wióry mogłyby gromadzić się na dnie i blokować narzędzie. Dodatkowo, ostrza śrubowe zapewniają płynniejszą i stabilniejszą pracę, redukując drgania i hałas, co przekłada się na wyższą jakość powierzchni i dłuższą żywotność narzędzia. Są one często preferowane do obróbki materiałów trudnoskrawalnych, które mają tendencję do tworzenia długich, ciągłych wiórów.
Rozwiertaki do zadań specjalnych, czyli niestandardowe rozwiązania w obróbce
Oprócz standardowych typów rozwiertaków, istnieją również narzędzia o specjalnej konstrukcji, zaprojektowane do specyficznych zastosowań, które wymagają większej elastyczności, ekonomiczności lub unikalnej geometrii.
Rozwiertaki nastawne: Elastyczność i obróbka nietypowych średnic
Rozwiertaki nastawne to niezwykle praktyczne narzędzia, które wyróżniają się możliwością regulacji średnicy w pewnym zakresie. Osiąga się to dzięki konstrukcji z przesuwanymi ostrzami, które można precyzyjnie ustawić. Ich główną zaletą jest elastyczność – pozwalają na obróbkę otworów o nietypowych wymiarach, do których nie ma standardowych rozwiertaków. Są również niezastąpione w pracach naprawczych, gdzie często spotykamy się z otworami, które wymagają minimalnego powiększenia lub dopasowania do niestandardowych sworzni czy wałków. To ekonomiczne rozwiązanie, które eliminuje potrzebę posiadania wielu rozwiertaków o minimalnie różniących się średnicach.
Rozwiertaki nasadzane (głowicowe): Ekonomiczne rozwiązanie dla dużych otworów
W przypadku obróbki otworów o dużych średnicach, rozwiertaki nasadzane, zwane również głowicowymi, stanowią ekonomiczne i efektywne rozwiązanie. Składają się one z samej głowicy roboczej, która jest osadzana na dedykowanym trzpieniu. Taka konstrukcja pozwala na wymianę jedynie zużytej części skrawającej, czyli głowicy, podczas gdy kosztowny trzpień może być używany wielokrotnie. Jest to szczególnie korzystne przy dużych średnicach, gdzie pełne rozwiertaki byłyby bardzo drogie. Rozwiertaki nasadzane zapewniają również stabilność i precyzję, niezbędne przy obróbce większych otworów.
Rozwiertaki kotlarskie: Specjalistyczne narzędzia do przygotowania otworów pod nity
Rozwiertaki kotlarskie to przykład narzędzi o bardzo specyficznym przeznaczeniu. Są to specjalistyczne narzędzia, które zostały zaprojektowane do przygotowywania otworów pod nity, szczególnie w konstrukcjach stalowych, takich jak mosty, kotły czy konstrukcje okrętowe. Charakteryzują się one specyficzną geometrią, często z lekkim stożkiem na początku, która ułatwia wprowadzenie narzędzia w niedokładnie wykonane otwory i ich precyzyjne dopasowanie do średnicy nitu. Ich wytrzymała konstrukcja pozwala na pracę w trudnych warunkach i z materiałami o dużej grubości.
Z jakiego materiału powinien być wykonany Twój rozwiertak?
Wybór materiału, z którego wykonany jest rozwiertak, ma fundamentalne znaczenie dla jego wydajności, żywotności oraz zakresu zastosowań. Różne materiały oferują odmienne właściwości pod względem twardości, odporności na ścieranie i wysoką temperaturę, co determinuje ich przydatność do obróbki konkretnych surowców.
HSS (stal szybkotnąca): Kiedy jest w zupełności wystarczająca?
Stal szybkotnąca (HSS) to podstawowy i najbardziej uniwersalny materiał, z którego wykonuje się rozwiertaki. Oferuje dobrą twardość i odporność na zużycie, co czyni ją odpowiednią do wielu zastosowań ogólnych. Rozwiertaki HSS są w zupełności wystarczające do obróbki stali niestopowych, stali konstrukcyjnych, żeliwa, aluminium, mosiądzu czy tworzyw sztucznych, zwłaszcza gdy nie pracujemy z bardzo wysokimi prędkościami skrawania. Są to narzędzia ekonomiczne i łatwe w ostrzeniu, co sprawia, że są popularnym wyborem w warsztatach i mniejszych zakładach produkcyjnych.
HSSE (z dodatkiem kobaltu): Rozwiązanie do twardszych materiałów i stali nierdzewnej
Stal szybkotnąca z dodatkiem kobaltu (HSS-E lub HSSE) to ulepszona wersja HSS, wzbogacona o pierwiastek kobaltu. Dodatek kobaltu znacząco zwiększa odporność narzędzia na wysoką temperaturę, co jest kluczowe podczas obróbki twardszych materiałów, które generują więcej ciepła. Rozwiertaki HSSE są idealnym rozwiązaniem do obróbki stali nierdzewnej, stali stopowych, tytanu oraz innych materiałów trudnoskrawalnych. Dzięki wyższej stabilności termicznej mogą pracować z większymi prędkościami skrawania i oferują dłuższą żywotność w wymagających warunkach.
VHM (węglik spiekany): Najwyższa wydajność i żywotność w obróbce przemysłowej
Węglik spiekany (VHM) to materiał charakteryzujący się najwyższą twardością i odpornością na ścieranie spośród wymienionych. Rozwiertaki VHM są przeznaczone do najbardziej wymagających zastosowań w obróbce przemysłowej. Pozwalają na pracę z bardzo wysokimi parametrami skrawania (prędkością i posuwem), co przekłada się na ekstremalnie wysoką wydajność i znaczące skrócenie czasu obróbki. Zapewniają również najwyższą żywotność narzędzia, nawet w najtwardszych materiałach, takich jak stale hartowane, żeliwo szare czy stopy wysokotemperaturowe. Należy jednak pamiętać, że węglik spiekany jest materiałem kruchym i wrażliwym na niestabilne warunki obróbki, takie jak drgania czy uderzenia, dlatego wymaga sztywnych mocowań i stabilnych maszyn.| Materiał | Właściwości | Typowe zastosowanie |
|---|---|---|
| HSS (stal szybkotnąca) | Dobra twardość, odporność na zużycie, łatwe ostrzenie | Stale niestopowe, żeliwo, aluminium, mosiądz, tworzywa sztuczne |
| HSSE (z dodatkiem kobaltu) | Zwiększona odporność na wysoką temperaturę i zużycie | Stale nierdzewne, stale stopowe, tytan, materiały trudnoskrawalne |
| VHM (węglik spiekany) | Najwyższa twardość, odporność na ścieranie, praca z wysokimi parametrami | Stale hartowane, żeliwo szare, stopy wysokotemperaturowe, produkcja seryjna |
Jak uniknąć najczęstszych błędów podczas rozwiercania?
Nawet najlepszy rozwiertak nie zapewni oczekiwanych rezultatów, jeśli nie zostanie prawidłowo użyty. Unikanie typowych błędów jest kluczowe dla osiągnięcia optymalnej jakości i wydajności procesu rozwiercania.
Problem z wymiarem otworu: Dlaczego średnica jest zbyt duża lub zbyt mała?
Niewłaściwy wymiar otworu po rozwiercaniu to jeden z najczęstszych problemów. Przyczyn, dla których średnica może być zbyt duża lub zbyt mała, jest kilka. Najczęściej jest to wynik niewłaściwego doboru rozwiertaka – jego nominalna średnica może nie odpowiadać dokładnie wymaganej tolerancji. Innym powodem są nieprawidłowe parametry skrawania, zwłaszcza zbyt wysoki posuw lub zbyt mała prędkość obrotowa, które mogą prowadzić do nadmiernego ugięcia narzędzia lub jego "wciskania" w materiał. Źródłem problemu może być również zużycie narzędzia; stępione ostrza nie skrawają efektywnie, a ich tarcie może prowadzić do powiększenia otworu. Niewspółosiowość narzędzia z otworem, spowodowana np. nieprawidłowym mocowaniem, również skutkuje błędami wymiarowymi.
Słaba jakość powierzchni: Jak zapobiegać powstawaniu rys i zadziorów?
Słaba jakość powierzchni, objawiająca się rysami, zadziorami lub nadmierną chropowatością, jest sygnałem, że coś w procesie rozwiercania działa nieprawidłowo. Jedną z głównych przyczyn jest brak odpowiedniego chłodzenia i smarowania, co prowadzi do przegrzewania się narzędzia i materiału, a w konsekwencji do powstawania narostów na ostrzach. Niewłaściwe parametry skrawania, takie jak zbyt duży posuw lub zbyt niska prędkość obrotowa, mogą również powodować "szarpanie" materiału zamiast jego płynnego skrawania. Zużyte narzędzie, z tępymi lub wyszczerbionymi ostrzami, zawsze pozostawi ślady na powierzchni. Problemy z odprowadzaniem wiórów, szczególnie w otworach nieprzelotowych, mogą prowadzić do ich zapychania i rysowania ścianek otworu. Aby temu zapobiec, należy zawsze stosować odpowiednie chłodziwo, dbać o ostrość narzędzia i optymalizować parametry skrawania, a także regularnie usuwać wióry.Przeczytaj również: Cięcie plazmą - Czy to najlepszy wybór dla Twojej firmy?
Prawidłowe parametry skrawania: Jak dobrać prędkość obrotową i posuw?
Prawidłowy dobór prędkości obrotowej (obroty na minutę) i posuwu (prędkość, z jaką narzędzie zagłębia się w materiał) jest absolutnie kluczowy dla sukcesu procesu rozwiercania. Te parametry zależą od wielu czynników: od materiału obrabianego (jego twardości i skrawalności), materiału rozwiertaka (HSS, HSSE, VHM), jego średnicy oraz od wymaganej dokładności i jakości powierzchni. Zbyt wysokie parametry mogą prowadzić do przegrzewania się narzędzia, jego szybkiego zużycia, a nawet pęknięcia, a także do pogorszenia jakości powierzchni. Z kolei zbyt niskie parametry mogą skutkować nadmiernym tarciem, powstawaniem narostów na ostrzach, a także wydłużeniem czasu obróbki i obniżeniem wydajności. Zawsze warto konsultować się z tabelami producentów narzędzi lub korzystać z kalkulatorów skrawania, aby dobrać optymalne wartości.
