Frez teowy - Przewodnik po wyborze, obróbce i rozwiązaniach

Artykuł ten jest kompleksowym przewodnikiem po frezach teowych – specjalistycznych narzędziach kluczowych w precyzyjnej obróbce metali. Dowiesz się, czym są, do czego służą i jak wybrać odpowiedni frez, aby sprostać wymaganiom technicznym i komercyjnym, niezależnie od tego, czy jesteś operatorem CNC, technologiem, inżynierem czy hobbystą. Moim celem jest przekazanie rzetelnej wiedzy, która pozwoli Ci podejmować świadome decyzje i optymalizować procesy obróbki.

Frez teowy – czym jest i dlaczego stanowi kluczowy element w warsztacie?

Frez teowy to specjalistyczne narzędzie skrawające, zaprojektowane do wykonywania precyzyjnych rowków o charakterystycznym kształcie litery "T". Jego unikalna geometria pozwala na tworzenie podcięć, które są niezbędne do stabilnego mocowania elementów za pomocą śrub z łbem teowym. Rowki te znajdują szerokie zastosowanie w stołach obrabiarek, korpusach maszyn oraz różnego rodzaju przyrządach mocujących, gdzie zapewniają solidne i elastyczne punkty zaczepienia. Bez freza teowego, wykonanie tego typu rowków byłoby niezwykle trudne, a często niemożliwe do osiągnięcia z wymaganą precyzją i powtarzalnością. To właśnie dlatego jest on kluczowym elementem w każdym warsztacie zajmującym się obróbką skrawaniem.

Definicja i rola w obróbce: więcej niż tylko narzędzie do rowków

Rozwijając definicję, frez teowy to narzędzie, które dzięki swojemu profilowi roboczemu, składającemu się z trzpienia i części skrawającej o większej średnicy, jest w stanie wykonać podcięcie poniżej powierzchni obrabianego materiału. Ten charakterystyczny kształt "T" jest jego znakiem rozpoznawczym i jednocześnie kluczem do jego funkcjonalności. W przeciwieństwie do standardowych frezów, które zazwyczaj pracują na powierzchni lub w prostych kanałach, frez teowy umożliwia obróbkę, której nie da się osiągnąć innymi metodami. Jego rola w obróbce wykracza poza zwykłe tworzenie rowków – to narzędzie, które umożliwia konstruowanie złożonych systemów mocujących, zapewniających stabilność i powtarzalność procesów. Jest niezbędny w wielu gałęziach przemysłu, od produkcji maszyn i urządzeń, przez branżę motoryzacyjną, aż po budowę specjalistycznych przyrządów pomiarowych i montażowych.

Główne zastosowania: od stołów maszynowych po specjalistyczne przyrządy

Główne obszary zastosowań frezów teowych są ściśle związane z potrzebą tworzenia stabilnych i uniwersalnych punktów mocowania. Najbardziej oczywistym przykładem są stoły obrabiarek, takich jak frezarki, wiertarki czy szlifierki, gdzie rowki teowe służą do mocowania imadeł, uchwytów, podziałek i innych elementów osprzętu. Dzięki nim operator może szybko i pewnie zamocować obrabiany detal w dowolnym miejscu na stole. Ponadto, frezy teowe są nieocenione w konstrukcji maszyn i przyrządów mocujących, gdzie zapewniają elastyczność w pozycjonowaniu komponentów oraz wytrzymałość połączeń, które są narażone na znaczne obciążenia. Warto również wspomnieć o ich zastosowaniu w prototypowaniu i jednostkowej produkcji, gdzie precyzja i możliwość szybkiej rekonfiguracji mocowania są kluczowe. W tych scenariuszach, frez teowy jest narzędziem, które gwarantuje, że każdy element zostanie zamocowany z najwyższą dokładnością.

Jak bezbłędnie wybrać frez teowy? Przewodnik po normach i parametrach

Wybór odpowiedniego freza teowego to decyzja, która ma bezpośredni wpływ na efektywność, jakość i bezpieczeństwo procesu obróbki. Nie jest to jedynie kwestia dopasowania rozmiaru, ale także uwzględnienia materiału obrabianego, wymagań geometrycznych rowka oraz parametrów maszyny. Prawidłowy dobór narzędzia to inwestycja, która procentuje w postaci wydłużonej żywotności freza, doskonałej jakości powierzchni i minimalizacji ryzyka awarii. Przyjrzyjmy się zatem, na co zwrócić szczególną uwagę.

Anatomia freza teowego: co mówią oznaczenia i geometria?

Zrozumienie budowy freza teowego jest fundamentem do jego prawidłowego wyboru i użytkowania. Każdy frez teowy charakteryzuje się kilkoma kluczowymi wymiarami, które są zazwyczaj precyzyjnie oznaczone na narzędziu lub w jego specyfikacji. Mamy tu do czynienia ze średnicą części roboczej, która decyduje o szerokości dolnej części rowka, oraz ze średnicą szyjki, która musi być mniejsza niż szerokość rowka wstępnego, aby umożliwić swobodne zagłębienie się narzędzia. Długość szyjki jest równie ważna, ponieważ musi być wystarczająca do osiągnięcia wymaganej głębokości rowka bez kolizji z obrabianym elementem. Na koniec, średnica chwytu musi idealnie pasować do oprawki maszyny. Precyzyjne zrozumienie tych parametrów jest kluczowe dla uniknięcia kolizji, zapewnienia stabilności obróbki i osiągnięcia oczekiwanej jakości powierzchni.

Norma DIN 650 w praktyce: jak dopasować frez do rozmiaru śruby (M6, M8, M12)?

Kluczowym elementem w standaryzacji rowków teowych jest norma DIN 650. Jest to międzynarodowy standard, który precyzyjnie określa wymiary rowków teowych, co pozwala na ich uniwersalne zastosowanie i kompatybilność. Według danych Wiedza EBMiA, frezy teowe są standaryzowane, a jednym z najważniejszych odniesień jest norma DIN 650, która określa wymiary rowków teowych pod konkretne rozmiary śrub (np. M8, M10, M12). Dzięki tej normie, wybierając frez teowy oznaczony jako zgodny z DIN 650 dla śruby M12, mamy pewność, że wykonany rowek będzie idealnie pasował do śrub o tym rozmiarze. Przestrzeganie tej normy jest gwarancją kompatybilności, bezpieczeństwa mocowania i powtarzalności w produkcji, co jest nieocenione w przemyśle maszynowym i narzędziowym.

Kluczowe wymiary, które musisz sprawdzić przed zakupem

Aby dokonać trafnego wyboru freza teowego, należy zwrócić uwagę na kilka podstawowych wymiarów. Ich prawidłowe dopasowanie do specyfiki zadania jest absolutnie niezbędne:

• Średnica robocza (D1): określa szerokość dolnej części rowka. Musi być zgodna z wymaganą szerokością rowka teowego.
• Średnica szyjki (D2): musi być mniejsza niż szerokość rowka wstępnego, aby frez mógł swobodnie zagłębić się w materiał.
• Długość szyjki (L1): musi być wystarczająca do osiągnięcia wymaganej głębokości rowka, bez ocierania się chwytu o obrabiany element.
• Długość całkowita (L): ogólna długość narzędzia, ważna dla stabilności i możliwości montażu w oprawce.
• Średnica chwytu (d): musi pasować do oprawki maszyny, zapewniając pewne i stabilne mocowanie.

HSS, węglik (VHM) czy płytki wymienne? Porównanie materiałów i technologii

Wybór materiału, z którego wykonany jest frez teowy, to jedna z najważniejszych decyzji, która bezpośrednio przekłada się na wydajność, żywotność narzędzia, a także na jakość obrabianej powierzchni. Różne materiały i technologie wykonania oferują odmienne właściwości, które najlepiej sprawdzają się w konkretnych zastosowaniach. Zrozumienie tych różnic pozwoli Ci optymalnie dopasować narzędzie do Twoich potrzeb, niezależnie od tego, czy priorytetem jest koszt, trwałość czy precyzja.

Frezy monolityczne ze stali HSS i HSSE: kiedy tradycja jest najlepszym wyborem?

Frezy monolityczne wykonane ze stali szybkotnącej (HSS) oraz jej ulepszonej wersji, wysokostopowej stali szybkotnącej (HSSE), to tradycyjne i wciąż popularne rozwiązanie. Charakteryzują się one dobrą odpornością na ścieranie i są doskonałym wyborem do obróbki stali o niższej i średniej wytrzymałości. Ich główną zaletą jest elastyczność i odporność na pęknięcia, co czyni je bardziej tolerancyjnymi na drgania i nieoptymalne warunki obróbki niż narzędzia z węglika. Są one często preferowane w zastosowaniach jednostkowych lub w małych seriach, gdzie koszty narzędzi są priorytetem, a także do obróbki materiałów o mniejszej twardości. Ich niższa cena początkowa sprawia, że są przystępne dla mniejszych warsztatów i hobbystów.

Frezy z węglika spiekanego (VHM): rozwiązanie dla twardych materiałów i wysokiej wydajności

Gdy w grę wchodzi obróbka twardych materiałów i potrzeba wysokiej wydajności, frezy monolityczne z węglika spiekanego (VHM) stają się rozwiązaniem premium. Węglik spiekany jest znacznie twardszy i bardziej odporny na wysoką temperaturę niż HSS, co pozwala na obróbkę materiałów takich jak stale hartowane, stopy egzotyczne czy żeliwo. Dzięki swojej wytrzymałości, frezy VHM mogą pracować z znacznie wyższymi parametrami skrawania (większe prędkości i posuwy), co skraca czas obróbki i zwiększa produktywność. Ich długa żywotność i zdolność do uzyskiwania lepszej jakości powierzchni w wymagających aplikacjach sprawiają, że są niezastąpione w przemyśle, gdzie precyzja i efektywność są kluczowe.

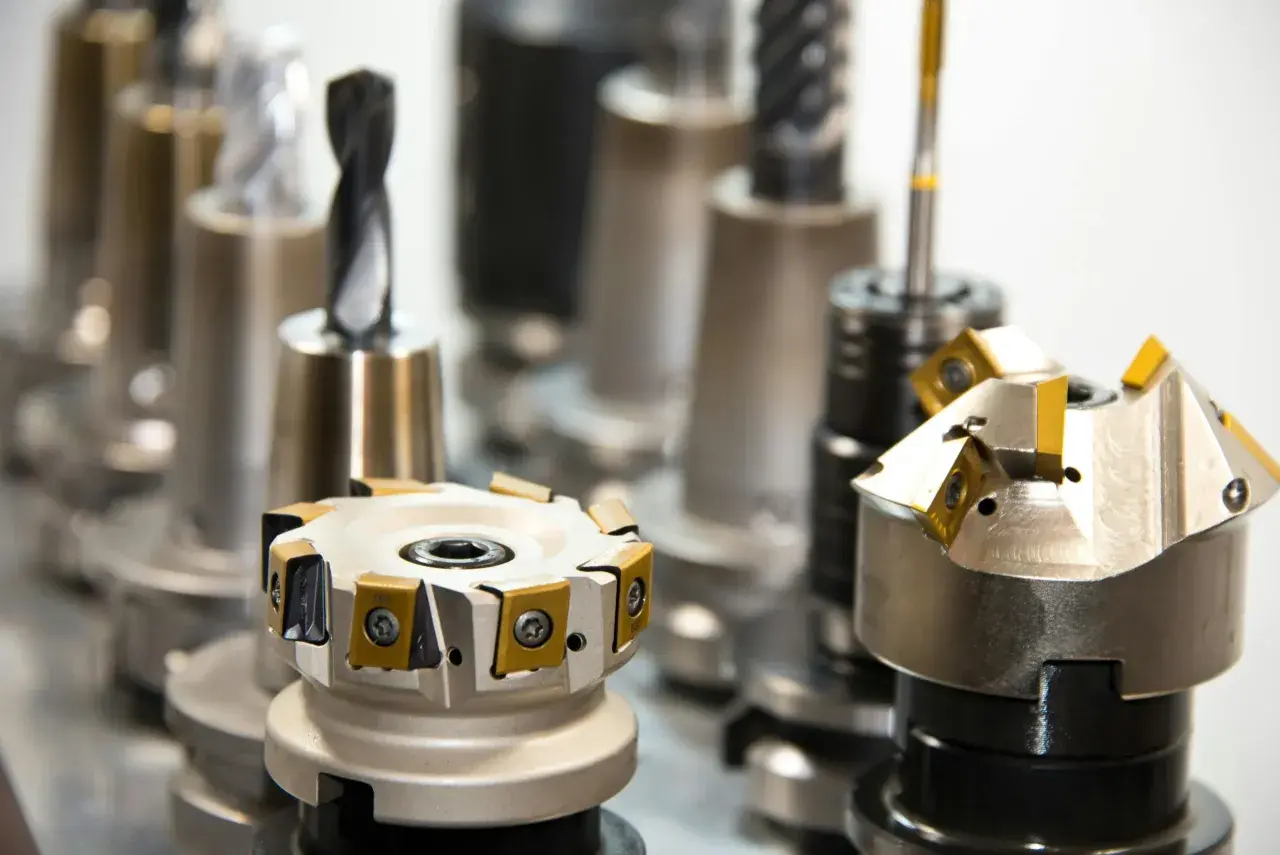

Frezy składane na płytki: ekonomia i szybkość w produkcji seryjnej

Dla produkcji seryjnej i zadań wymagających elastyczności, frezy składane na płytki wymienne oferują doskonałe połączenie ekonomii i wydajności. Ich konstrukcja opiera się na korpusie narzędzia, do którego mocowane są wymienne płytki skrawające. Główną zaletą tego rozwiązania jest możliwość szybkiej wymiany zużytych ostrzy bez konieczności wymiany całego narzędzia. To znacznie skraca czas przestoju maszyny i obniża koszty eksploatacji. Co więcej, frezy te oferują elastyczność w doborze gatunku płytek do konkretnego materiału obrabianego, co pozwala na optymalizację procesu. Są idealne do zastosowań, gdzie liczy się szybkość, powtarzalność i możliwość adaptacji do różnych warunków obróbki.

Zestawienie porównawcze materiałów frezów teowych:

Cecha / Materiał	HSS/HSSE	Węglik spiekany (VHM)	Frezy składane na płytki
Twardość	Średnia	Wysoka	Wysoka (zależna od płytki)
Odporność na ścieranie	Dobra	Bardzo dobra	Bardzo dobra (zależna od płytki)
Odporność na temperaturę	Średnia	Wysoka	Wysoka (zależna od płytki)
Zastosowanie	Stale o niższej/średniej wytrzymałości, zastosowania jednostkowe	Twarde materiały, wysoka wydajność, precyzja	Produkcja seryjna, uniwersalność, ekonomia
Żywotność	Krótsza	Dłuższa	Długa (dzięki wymianie płytek)
Koszt początkowy	Niższy	Wyższy	Średni (korpus) + koszt płytek
Koszt eksploatacji	Średnie	Niższe (dzięki wydajności)	Niższe (wymiana tylko płytek)

Frezowanie rowka teowego krok po kroku – praktyczny poradnik dla operatora

Proces frezowania rowka teowego, choć wydaje się skomplikowany, jest w rzeczywistości sekwencją precyzyjnych kroków, które, jeśli zostaną prawidłowo wykonane, zapewnią doskonałe rezultaty. Kluczowe jest zrozumienie, że jest to proces dwuetapowy, wymagający cierpliwości, odpowiedniego doboru narzędzi i parametrów. Jako doświadczony operator, wiem, że każdy detal ma znaczenie, dlatego przygotowałem ten praktyczny poradnik, abyś mógł z sukcesem wykonać nawet najbardziej wymagające rowki teowe.

Krok 1: Krytyczne znaczenie rowka wstępnego – jak go poprawnie wykonać?

Pierwszym i absolutnie krytycznym etapem frezowania rowka teowego jest wykonanie rowka wstępnego. Jest to prostokątny kanał, który musi zostać wyfrezowany za pomocą standardowego freza trzpieniowego lub tarczowego. Jak podkreśla Wiedza EBMiA, proces frezowania rowka teowego jest dwuetapowy, a wykonanie prostokątnego rowka wstępnego jest absolutnie niezbędne, aby zrobić miejsce dla szyjki freza teowego. Bez tego wstępnego kanału, próba zagłębienia freza teowego jest niemożliwa i z pewnością doprowadzi do jego uszkodzenia, a nawet złamania, oraz zniszczenia obrabianego elementu. Średnica freza do rowka wstępnego powinna być nieco większa niż średnica szyjki freza teowego, aby zapewnić mu swobodę ruchu i uniknąć kolizji. Pamiętaj, że precyzja wykonania tego etapu ma bezpośredni wpływ na jakość końcowego rowka.

Krok 2: Ustawianie parametrów skrawania (obroty i posuw) – jak unikać błędów i uszkodzeń?

Po wykonaniu rowka wstępnego, przechodzimy do właściwego frezowania rowka teowego. Tutaj kluczowy jest dobór parametrów skrawania: prędkości obrotowej (RPM) i posuwu. Ze względu na specyfikę pracy freza teowego – który pracuje w zamkniętej przestrzeni i jest narażony na znaczne obciążenia – zalecam stosowanie niższych prędkości skrawania i posuwów niż przy standardowym frezowaniu. Zbyt agresywne parametry mogą prowadzić do drgań, niskiej jakości powierzchni, a co najgorsze, do złamania narzędzia. Zawsze należy dostosować parametry do materiału narzędzia (HSS, VHM, płytki) i obrabianego elementu. Warto zacząć od wartości rekomendowanych przez producenta narzędzia i stopniowo je korygować, obserwując zachowanie freza i jakość obróbki. Pamiętaj, że ostrożność i stopniowe podejście to klucz do sukcesu.

Rola chłodzenia: jak zapewnić maksymalną żywotność narzędzia i jakość powierzchni?

W procesie frezowania rowków teowych, obfite chłodzenie jest absolutnie niezbędne. Ze względu na zamkniętą przestrzeń rowka, odprowadzanie ciepła jest znacznie utrudnione, co może prowadzić do szybkiego przegrzewania się narzędzia. Przegrzewanie z kolei skraca żywotność freza, prowadzi do jego szybkiego zużycia, a nawet uszkodzenia. Chłodziwo pełni kilka kluczowych funkcji: skutecznie odprowadza ciepło z obszaru skrawania, redukuje tarcie między narzędziem a materiałem oraz pomaga w wypłukiwaniu wiórów, zapobiegając ich nagromadzeniu. Stosowanie odpowiedniego chłodziwa i zapewnienie jego ciągłego przepływu to inwestycja, która procentuje dłuższą żywotnością narzędzia, lepszą jakością powierzchni obrabianego elementu i stabilniejszym procesem obróbki.

Najczęstsze problemy przy frezowaniu teowym i sposoby ich rozwiązania

Nawet z najlepszymi narzędziami i precyzyjnym planowaniem, w procesie frezowania rowków teowych mogą pojawić się wyzwania. Świadomość potencjalnych problemów i znajomość skutecznych metod ich rozwiązywania to klucz do utrzymania ciągłości produkcji i wysokiej jakości obróbki. Przedstawię Ci najczęściej spotykane trudności i podpowiem, jak sobie z nimi radzić, aby Twoja praca była jak najbardziej efektywna.

Przyczyny łamania się narzędzi i skuteczne metody prewencji

Łamanie się frezów teowych to frustrujący i kosztowny problem. Najczęstsze przyczyny to: brak rowka wstępnego (najpoważniejszy błąd, który zawsze prowadzi do awarii), zbyt agresywne parametry skrawania (zbyt wysokie obroty lub posuw), niewystarczające chłodzenie, niewłaściwe mocowanie narzędzia lub przedmiotu obrabianego oraz nagromadzenie wiórów. Aby zapobiec tym problemom, zawsze upewnij się, że rowek wstępny jest wykonany prawidłowo i ma odpowiednie wymiary. Optymalizuj parametry skrawania, zaczynając od wartości zalecanych i stopniowo je dostosowując. Zapewnij obfite i ciągłe chłodzenie. Sprawdź sztywność mocowania narzędzia w oprawce i przedmiotu obrabianego. Regularnie usuwaj wióry z obszaru obróbki, aby nie dopuścić do ich zablokowania. Pamiętaj, że prewencja jest zawsze lepsza niż naprawa.

Niska jakość powierzchni rowka – jak uzyskać idealne wykończenie?

Niska jakość powierzchni rowka teowego, objawiająca się chropowatością, śladami drgań czy niedokładnościami wymiarowymi, może wynikać z kilku przyczyn. Często jest to efekt zużytego narzędzia, dlatego regularna kontrola stanu freza i jego wymiana na ostry jest podstawą. Inne powody to niewłaściwe parametry skrawania (np. zbyt duży posuw, zbyt mała prędkość obrotowa, co prowadzi do "szarpania" materiału), drgania maszyny lub narzędzia, a także niewystarczające chłodzenie. Aby uzyskać idealne wykończenie, używaj zawsze ostrego i odpowiednio dobranego freza. Dokładnie zoptymalizuj parametry skrawania, dążąc do uzyskania gładkiej powierzchni. Sprawdź sztywność całego układu: maszyny, oprawki i mocowania przedmiotu obrabianego. Zwiększenie przepływu chłodziwa również może znacząco poprawić jakość powierzchni, redukując tarcie i przegrzewanie.

Problem z odprowadzaniem wiórów – jak sobie z nim radzić w ciasnej przestrzeni?

Utrudnione odprowadzanie wiórów to jeden z największych problemów przy frezowaniu rowków teowych, zwłaszcza w ich ciasnej przestrzeni. Nagromadzenie wiórów może prowadzić do zatykania się narzędzia, uszkodzeń powierzchni, a nawet do złamania freza. Aby skutecznie sobie z tym poradzić, kluczowe jest stosowanie odpowiedniego chłodziwa, które nie tylko chłodzi, ale także pomaga wypłukiwać wióry z obszaru obróbki. W niektórych przypadkach pomocne może być zmniejszenie posuwu, co generuje mniejsze wióry i ułatwia ich ewakuację. Jeśli to możliwe, używaj narzędzi z lepszą geometrią odprowadzania wiórów, choć w przypadku frezów teowych opcje są ograniczone. W krytycznych sytuacjach, konieczne może być częste wycofywanie narzędzia z rowka w celu ręcznego usunięcia nagromadzonych wiórów, co niestety wydłuża czas obróbki, ale chroni narzędzie i detal.

Przegląd rynku: Jacy producenci frezów teowych są godni zaufania w Polsce?

Wybór odpowiedniego freza teowego to nie tylko kwestia parametrów technicznych, ale także zaufania do producenta. Na polskim rynku dostępnych jest wiele marek, zarówno krajowych, jak i zagranicznych, oferujących narzędzia o różnej jakości i w różnych przedziałach cenowych. Z mojego doświadczenia wynika, że warto zwrócić uwagę na producentów, którzy gwarantują nie tylko wysoką jakość produktów, ale także wsparcie techniczne i dostępność. Pamiętaj, że dobry producent to partner, który pomoże Ci w optymalizacji procesów i rozwiązywaniu problemów.

Polscy producenci (np. Fenes, Dolfamex) – czy warto postawić na krajowe rozwiązania?

Polscy producenci frezów teowych, tacy jak Fenes czy Dolfamex, mają ugruntowaną pozycję na rynku i cieszą się dobrą renomą. Firmy te często oferują narzędzia o wysokiej jakości, które są w stanie konkurować z produktami zagranicznymi. Postawienie na krajowe rozwiązania ma wiele zalet: łatwiejszy dostęp do serwisu i części zamiennych, krótsze terminy dostaw, wsparcie techniczne w języku polskim oraz często konkurencyjne ceny. Dodatkowo, wspierając lokalny przemysł, przyczyniasz się do rozwoju polskiej gospodarki. Warto zapoznać się z ich ofertą i rozważyć te opcje, zwłaszcza jeśli szukasz solidnych i sprawdzonych narzędzi w rozsądnej cenie.

Przeczytaj również: Rodzaje rozwiertaków - Jak wybrać idealny do precyzyjnych otworów?

Renomowane marki zagraniczne dostępne w Polsce – przegląd opcji premium

Oprócz polskich producentów, na rynku dostępne są również produkty wielu renomowanych marek zagranicznych. Firmy takie jak Sandvik Coromant, Iscar, Seco Tools czy Walter to giganci w branży narzędzi skrawających, którzy oferują innowacyjne rozwiązania, najwyższą jakość materiałów i zaawansowane powłoki. Ich frezy teowe często charakteryzują się wyjątkową wydajnością i żywotnością, co przekłada się na niższe koszty jednostkowe w długim okresie. Choć ich cena początkowa może być wyższa, inwestycja ta zazwyczaj zwraca się poprzez zwiększoną produktywność i niezawodność. W Polsce działają liczni dystrybutorzy tych marek, oferujący szeroki asortyment i profesjonalne doradztwo. Jeśli Twoje zastosowania wymagają najwyższej precyzji, wydajności i najnowszych technologii, warto zapoznać się z ofertą tych producentów premium.
