Przy mosiądzu najważniejsze nie jest samo dobranie spawarki, ale decyzja, czy łączenie ma być wykonane przez spawanie mosiądzu, czy bezpieczniej i czyściej wyjdzie lutowanie twarde. Ten materiał potrafi zaskoczyć: cynk szybko zaczyna parować, spoina lubi łapać pory, a przy złym doborze parametrów więcej szkody robi temperatura niż sam łuk. Poniżej rozkładam temat na praktyczne części: od doboru metody, przez przygotowanie złącza, po błędy i BHP.
Najważniejsze fakty o łączeniu mosiądzu
- Największy problem to parowanie cynku, które powoduje porowatość spoiny i intensywne dymy.
- Mosiądze o niskiej zawartości cynku łączą się łatwiej niż stopy wysoko-cynkowe, a odmiany z ołowiem traktuje się szczególnie ostrożnie.
- Do cienkich elementów zwykle najlepiej pasuje TIG z czystym argonem, a do grubszych MIG z dodatkiem helu.
- Przy TIG i MIG stosuje się najczęściej spoiwa na bazie miedzi i krzemu albo miedzi i cyny, a nie druty z cynkiem.
- Jeśli zależy Ci na mniejszym wpływie ciepła, lutowanie twarde często daje bardziej przewidywalny efekt niż topienie materiału rodzimego.
- Przy grubszych przekrojach pomaga podgrzanie materiału do około 100-300°C, zależnie od grubości.
Dlaczego ten stop stawia opór podczas łączenia
Mosiądz to stop miedzi z cynkiem i właśnie cynk jest tu źródłem większości problemów. Jak podaje TWI, cynk topi się przy około 420°C, a wrze przy około 910°C, więc podczas spawania bardzo łatwo zaczyna uciekać z jeziorka spawalniczego. Efekt jest zwykle ten sam: porowatość, rozprysk, niestabilna spoina i charakterystyczne, intensywne dymy.
W praktyce najłatwiej łączą się mosiądze o niższej zawartości cynku. Trudniejsze są stopy bardziej „bogate” w cynk, a elementy z dodatkiem ołowiu traktuję jako problematyczne do klasycznego spawania. Jeśli materiał ma być szczelny, estetyczny i odporny na późniejszą pracę, sama możliwość „złapania” go łukiem nie oznacza jeszcze dobrego rezultatu. I właśnie dlatego przed wyborem parametrów warto zadać sobie jedno pytanie: czy w ogóle trzeba topić materiał rodzimy, czy lepiej ograniczyć temperaturę inną metodą.
Kiedy lutowanie twarde wygrywa z klasycznym spawaniem
Jeśli połączenie ma być precyzyjne, dekoracyjne albo dotyczy cienkich elementów, lutowanie twarde bardzo często okazuje się rozsądniejsze niż pełne spawanie. Przy takim rozwiązaniu materiał rodzimy nie jest topiony, więc spada ryzyko wypalenia cynku, odkształceń i nadmiernego przegrzania strefy złącza. Dla wielu warsztatowych napraw to po prostu metoda bardziej przewidywalna.
Najczęściej dobrze sprawdza się palnik i spoiwo miedź-srebro albo inne spoiwo do lutowania twardego przeznaczone do stopów miedzi. To rozwiązanie lubię zwłaszcza wtedy, gdy łączę mosiądz z miedzią, stalą lub elementem o niewielkiej grubości ścianek. W praktyce lutowanie wygrywa tam, gdzie liczy się kontrola ciepła, a nie walka o „przepalenie” złącza. Jeśli jednak detal jest grubszy albo konstrukcyjnie wymaga spoiny, trzeba przejść do metod spawalniczych.
Jakie metody realnie działają przy mosiądzu
W warsztacie nie szukałbym jednej uniwersalnej odpowiedzi. Ja dobieram proces do grubości, geometrii i tego, jak bardzo detal ma po wszystkim wyglądać jak detal, a nie jak próbka po eksperymencie. Najczęściej sens mają TIG, MIG, MMA oraz lutowanie twarde jako alternatywa dla pełnego spawania.
| Metoda | Kiedy ma sens | Spoiwo lub gaz | Zalety | Ograniczenia |
|---|---|---|---|---|
| TIG | Cienkie i średnie elementy, prace wymagające precyzji | Wysokiej czystości argon; przy grubszym materiale także domieszka helu; spoiwa CuSi3Mn1 lub CuSn | Najlepsza kontrola jeziorka, ładny wygląd spoiny | Wrażliwy na przegrzanie, przy grubych przekrojach bywa zbyt wolny |
| MIG | Grubsze elementy, szybsza produkcja, pozycja podolna | Argon, a przy większej grubości argon z helem; spoiwa CuSi lub CuSn | Szybszy niż TIG, lepiej znosi grubszy materiał | Wymaga dobrego przygotowania, łatwo o porowatość przy złych parametrach |
| MMA | Naprawy i sytuacje, w których sprzęt jest prosty, a nie idealny | Elektrody na bazie miedzi i cyny lub miedzi i krzemu | Sprzęt jest dostępny, metoda bywa użyteczna w terenie | Mniej wygodna i mniej przewidywalna niż TIG lub MIG |
| Lutowanie twarde | Gdy chcesz ograniczyć wpływ ciepła i wypalanie cynku | Spoiwo miedź-srebro, palnik tlenowo-acetylenowy lub inny odpowiedni palnik | Małe odkształcenia, dobra szczelność, mniej problemów z cynkiem | Nie jest to pełne spawanie, więc nie do każdej konstrukcji się nada |
Przy TIG i MIG nie stosuje się spoiw zawierających cynk, bo ten pierwiastek i tak zaczyna odparowywać w łuku. Dla spawania cienkich elementów najlepiej sprawdza się czysty argon, a przy przekrojach powyżej około 5 mm domieszka helu pomaga dostarczyć więcej ciepła bez nadmiernego rozlewania jeziorka. TWI podaje też praktyczną wskazówkę dotyczącą geometrii złącza: dla spoiw Cu-Si dobrze działa kąt około 60°, a dla Cu-Sn lepiej zostawić co najmniej 70°.
Jeżeli mam być szczery, właśnie na tym etapie wiele osób przegrywa z mosiądzem nie dlatego, że ma złą spawarkę, tylko dlatego, że dobiera proces „na oko”. Tu liczy się dopasowanie metody do grubości i geometrii, a nie do przyzwyczajenia. Następny krok to przygotowanie materiału, bo nawet najlepszy proces nie naprawi brudnego złącza.

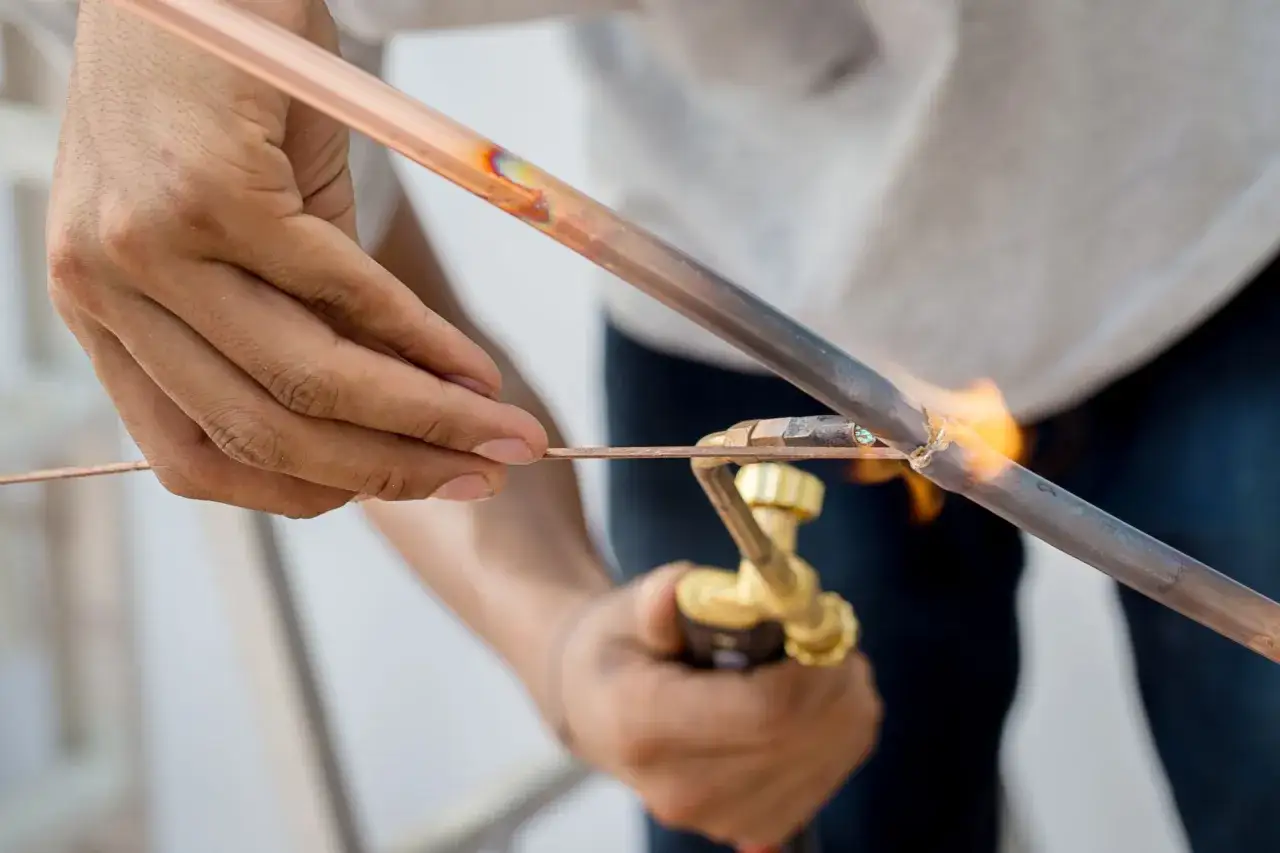

Jak przygotować materiał i złącze, żeby spoina miała szansę się udać
Przy mosiądzu przygotowanie powierzchni jest równie ważne jak sam łuk. Element trzeba dokładnie odtłuścić, usunąć stare powłoki, tlenki i wszelkie zanieczyszczenia, które mogą wchodzić w reakcję z temperaturą. Jeśli nie wiesz, z jakim dokładnie stopem pracujesz, traktuj go ostrożnie, bo niewidoczny dodatek ołowiu albo wysoka zawartość cynku potrafią zmienić cały plan.
- Oczyść powierzchnię z oleju, farby, lakieru i nalotów.
- Sprawdź, czy element nie jest mosiądzem ołowiowym lub stopem o podwyższonej zawartości cynku.
- Ustaw możliwie ciasne pasowanie, bo zbyt duża szczelina utrudnia płynne wypełnienie złącza.
- Jeśli detal jest grubszy, rozważ podgrzanie materiału do około 100-300°C, zależnie od przekroju.
- Przy TIG i MIG trzymaj osłonę gazową stabilnie i pracuj na czystym materiale bez przypadkowych zabrudzeń.
W praktyce przy grubszym mosiądzu podgrzewanie naprawdę robi różnicę, bo pozwala zejść z prądem i ograniczyć miejscowe przegrzanie. Dla bardzo grubej ścianki warto myśleć o dodatkowym helu w osłonie i o prądzie pulsującym, jeśli źródło go oferuje. To drobne korekty, ale właśnie one decydują o tym, czy spoina będzie spokojna, czy zacznie się rozsypywać pod pierwszym przejściem.
Najczęstsze błędy, które psują efekt
Przy mosiądzu błędy są zwykle bardzo powtarzalne. Najbardziej szkodliwe jest zbyt duże grzanie materiału, bo wtedy cynk ucieka jeszcze szybciej, a spoina robi się porowata i krucha. Równie źle działa spoiwo dobrane „z sąsiedniej półki”, czyli takie, które nie pasuje do stopu ani do metody pracy.
- Zbyt wysoka temperatura i długie grzanie jednego miejsca.
- Użycie spoiwa zawierającego cynk w procesie łukowym.
- Brudna, tłusta lub utleniona powierzchnia złącza.
- Za szeroka szczelina i brak kontroli nad pasowaniem elementów.
- Brak usunięcia resztek topnika po lutowaniu twardym.
- Ignorowanie ryzyka pęknięć naprężeniowych w środowisku amoniaku lub wody morskiej.
Ten ostatni punkt bywa pomijany, a szkoda. W praktyce residual stresses po spawaniu mogą później dać problem w agresywnym środowisku, więc przy elementach pracujących w takich warunkach czasem warto myśleć nie tylko o samej spoinie, ale też o odprężeniu w zakresie około 260-300°C. To już poziom decyzji warsztatowej, który odróżnia „da się zespawać” od „będzie działać latami”.
BHP przy dymach cynku nie jest dodatkiem
Przy pracy z mosiądzem bezpieczeństwo nie kończy się na rękawicach i przyłbicy. To właśnie cynk odpowiada za biały, gryzący dym, który potrafi mocno obciążyć drogi oddechowe, a przy dłuższej ekspozycji nie jest obojętny dla zdrowia. OSHA przypomina, że dymy spawalnicze i gazy mogą powodować poważne skutki zdrowotne, więc wentylacja i odciąg miejscowy nie są tu opcją, tylko podstawą pracy.
- Używaj miejscowego odciągu dymów albo wydajnej wentylacji ogólnej.
- Nie ustawiaj twarzy bezpośrednio nad jeziorkiem spawalniczym.
- Przy pracy na otwartej przestrzeni ustaw się tak, by wiatr nie niósł dymów w Twoją stronę.
- Usuń z elementu farby, rozpuszczalniki i inne powłoki, które mogą dawać dodatkowo toksyczne opary.
- W zamkniętych przestrzeniach traktuj osłonę dróg oddechowych jako element oceny ryzyka, a nie improwizację.
To szczególnie ważne wtedy, gdy łączysz większy przekrój, bo właśnie tam rośnie ilość odparowującego cynku. Dobra wiadomość jest prosta: przy sensownej wentylacji i właściwym procesie można ten problem wyraźnie ograniczyć. Zostaje więc ostatnia rzecz, która najczęściej rozstrzyga cały temat w warsztacie.
Co naprawdę decyduje o dobrym połączeniu mosiądzu
W praktyce nie wygrywa ten, kto ma najdroższą maszynę, tylko ten, kto dobrze rozumie materiał. Cienkie elementy zwykle lepiej łączyć TIG-iem albo lutować twardo, grubsze przekroje częściej wolą MIG, a stopy o niepewnym składzie trzeba traktować z rezerwą. Jeśli detal ma być estetyczny, szczelny i możliwie mało odkształcony, ograniczenie temperatury daje więcej niż siłowe „przepalanie” materiału.
Ja trzymałbym się jednej zasady: najpierw oceń stop, potem grubość, a dopiero na końcu wybieraj ustawienia. To prosty porządek, ale bardzo skuteczny. Gdy w grę wchodzi mosiądz, rozsądny dobór metody zwykle robi większą różnicę niż sama korekta amperów, a dobrze przygotowane złącze oszczędza więcej czasu niż późniejsze poprawki.
