Dobre spawanie rur stalowych nie zaczyna się od łuku, tylko od decyzji, czy w ogóle warto spawać, jaką metodę wybrać i jak przygotować złącze. W tym tekście rozkładam temat na praktyczne elementy: od różnicy między spawaniem a lutowaniem twardym, przez dobór TIG, MAG i MMA, po typowe błędy, które psują szczelność i wytrzymałość.
Najważniejsze decyzje przed pierwszą spoiną
- Przy rurach ciśnieniowych najwięcej robi nie sama metoda, tylko fit-up: ukosowanie, szczelina i osiowość.
- TIG daje najlepszą kontrolę przetopu, MAG wygrywa wydajnością, a MMA i FCAW sprawdzają się tam, gdzie warunki są gorsze.
- Dla stali nierdzewnej zwykle potrzebna jest osłona grzbietu argonem, inaczej rośnie ryzyko utlenienia i utraty odporności korozyjnej.
- Najczęstsze wady to brak wtopienia, porowatość, podtopienie krawędzi i wtrącenia żużla.
- W rurach i przestrzeniach zamkniętych wentylacja oraz odciąg dymów są równie ważne jak parametry spawania.
Kiedy spawanie wygrywa z lutowaniem twardym
Jeśli rura ma przenosić ciśnienie, temperaturę, drgania albo po prostu ma być elementem konstrukcyjnym, spawanie daje większą pewność niż lutowanie twarde. Lutowanie twarde bywa sensowne przy cienkich ściankach, mniejszych obciążeniach i tam, gdzie zależy mi na ograniczeniu odkształceń, ale nie zastępuje pełnowartościowego złącza spawanego w bardziej wymagających instalacjach.
| Kryterium | Spawanie | Lutowanie twarde |
|---|---|---|
| Wytrzymałość | Wysoka, złącze może pracować konstrukcyjnie i ciśnieniowo | Wystarczająca w lżejszych zastosowaniach, ale z mniejszym marginesem bezpieczeństwa |
| Odporność na temperaturę | Lepsza przy pracy w wyższych temperaturach | Ograniczona przez spoiwo i sposób pracy złącza |
| Ryzyko odkształceń | Wyższe, jeśli źle dobierze się ciepło i kolejność ściegów | Zwykle niższe, bo proces mniej przegrzewa materiał |
| Szczelność | Bardzo dobra, jeśli złącze jest poprawnie przygotowane i wykonane | Dobra w odpowiednich warunkach, ale bardziej zależna od jakości spasowania |
| Zastosowanie | Instalacje, konstrukcje, rurociągi, elementy nośne | Prace pomocnicze, cienkie elementy, niektóre połączenia serwisowe |
W praktyce patrzę na jedno: jeśli połączenie ma działać długo i bez dyskusji, nie szukam skrótu w postaci lutowania tam, gdzie potrzebna jest spoina pełnościenna. Gdy ten wybór jest już jasny, trzeba dobrać proces do materiału i grubości ścianki.
Jak dobrać metodę do materiału i grubości rury
Nie ma jednej metody „najlepszej do wszystkiego”. Przy rurach stalowych decydują: gatunek stali, grubość ścianki, pozycja spawania, dostęp do złącza i wymagania jakościowe. W warsztatowej praktyce najczęściej wygrywa kompromis między kontrolą przetopu a tempem pracy.
| Metoda | Kiedy ją wybieram | Mocne strony | Ograniczenia |
|---|---|---|---|
| TIG | Przetop, cienkie ścianki, stal nierdzewna, prace wymagające bardzo czystej spoiny | Najlepsza kontrola jeziorka, wysoka jakość, mało odprysków | Wolniejsza, wymaga dużej czystości i wprawy |
| MAG | Wypełnienie i lico przy stali węglowej, produkcja i większa wydajność | Szybka, praktyczna, dobra do większych serii | Wrażliwsza na wiatr, daje więcej odprysków i wymaga czyszczenia |
| MMA | Montaż w terenie, naprawy, trudniejszy dostęp | Prosty sprzęt, dobra mobilność, sprawdza się poza warsztatem | Żużel, wolniejsze tempo, większa zależność od umiejętności operatora |
| FCAW | Grubsze rury, prace zewnętrzne, tam gdzie liczy się depozycja materiału | Duża wydajność, dobra przy mniej idealnych warunkach | Więcej dymów i żużla, nie każda aplikacja go lubi |
Jeśli miałbym wskazać typowy układ roboczy, to przy wymagających złączach często widzę TIG na pierwszy przetop, a potem MAG albo FCAW na wypełnienie i lico. To nie jest moda, tylko praktyka: pierwszy ścieg trzeba prowadzić bardzo precyzyjnie, a dalsze warstwy mają już przede wszystkim zbudować przekrój i utrzymać jakość.
Przygotowanie złącza, którego nie da się nadrobić łukiem
Najwięcej błędów popełnia się jeszcze przed zapaleniem łuku. Zbyt mała szczelina, źle ustawione końce rur albo brud na krawędziach potrafią zepsuć nawet bardzo dobrą spawarkę i bardzo dobrego spawacza. Dlatego zaczynam od geometrii, a dopiero potem przechodzę do parametrów.
- Ukosowanie robię zgodnie z procedurą, ale jako sensowny punkt wyjścia przy otwartym złączu przyjmuje się często około 35-37,5° na stronę, czyli 70-75° łącznie.
- Grzbiet pozostawiam zwykle na poziomie „knife edge” do około 1,6 mm, żeby krawędź nie spaliła się zbyt szybko.
- Szczelina przetopowa w typowym złączu otwartym często zaczyna się od około 3,2 mm, ale dokładna wartość zależy od WPS i grubości ścianki.
- Czystość ma znaczenie większe, niż wielu osobom się wydaje: usuwam rdzę, farbę, zgorzelinę, olej i wilgoć z obszaru złącza.
- Osiowość sprawdzam przed sczepieniem, bo nawet małe przesunięcie krawędzi później wygląda jak drobiazg, a w praktyce osłabia przetop.
Przy rurach cienkościennych czasem lepiej pracuje się na mniejszym ukosowaniu, ale tylko wtedy, gdy procedura to dopuszcza i gdy mam pełną kontrolę nad ciepłem. Sam wygląd styku nie wystarczy: złącze musi mieć jeszcze sensowny dostęp dla łuku i spoiwa. Po przygotowaniu przychodzi etap, w którym liczy się już sposób prowadzenia spoiny.
Jak prowadzę spoinę na rurze, żeby uniknąć przetopu i braku wtopienia
W rurach pierwszy ścieg jest krytyczny. To on decyduje o przetopie i o tym, czy później da się bezpiecznie dobudować resztę złącza. Zbyt szybki ruch, za szerokie wachlowanie albo zła pozycja palnika szybko kończą się wadą, której nie da się ładnie zamaskować kolejną warstwą.

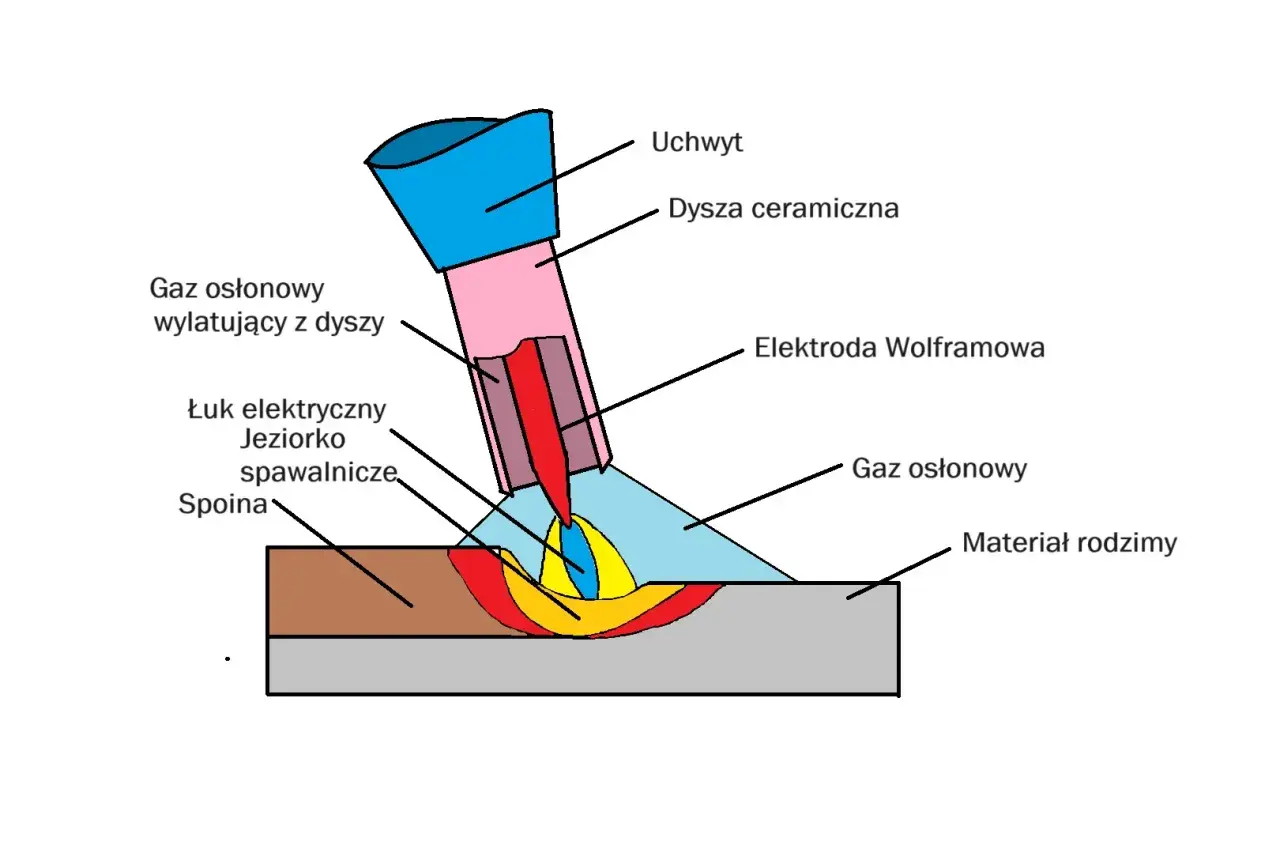

- Przetop prowadzę spokojnie, krótkim łukiem i z pełną kontrolą jeziorka. Jeśli pracuję TIG-iem, wolę stabilny, mały basen niż zbyt szerokie grzanie krawędzi.
- Po pierwszym ściegu sprawdzam, czy przetop jest równy i czy nie ma nadmiernej wypukłości. Jeśli procedura tego wymaga, delikatnie go oczyszczam lub koryguję przed kolejną warstwą.
- Hot pass wykonuję bez zbędnej zwłoki, bo pierwszy przetop powinien zostać „zamknięty” zanim zbierze zabrudzenia i zgorzelinę. To etap, na którym najłatwiej wyłapać problemy z wtopieniem w boki rowka.
- Wypełnienie dokładam równomiernie, bez przesadnego wachlowania. Zbyt szeroki ruch podnosi ryzyko przegrzania i pogorszenia geometrii lica.
- Lico kończę tak, żeby spoina była pełna, ale nie napompowana. Nadmiar materiału nie poprawia jakości, a często tylko utrudnia kontrolę i późniejszą obróbkę.
- Stal nierdzewna wymaga dodatkowej osłony grzbietu, zwykle argonem. Bez tego na spodzie spoiny pojawia się utlenienie, które w praktyce skraca trwałość złącza i psuje odporność korozyjną.
W ten sam sposób myślę o kolejnych warstwach: każda ma swoje zadanie, a nie tylko „wypełnić dziurę”. Gdy ktoś próbuje oszczędzić czas na czyszczeniu między przejściami, zwykle wraca to później w postaci porowatości, żużla albo słabego wtopienia. I właśnie te wady warto umieć rozpoznać od razu.
Najczęstsze błędy, które psują nawet ładny spaw
Najbardziej mylące są spoiny, które wyglądają dobrze z zewnątrz, a mimo to są technologicznie słabe. Przy rurach liczy się nie tylko estetyka, lecz także przetop, ciągłość i brak nieciągłości wewnątrz ścianki.
| Wada | Skąd się bierze | Co zwykle widać w praktyce |
|---|---|---|
| Brak wtopienia | Zbyt mały prąd, za szybki ruch, zbyt wąska szczelina albo zły kąt palnika | Spoina wygląda poprawnie, ale nie łączy się dobrze z bokami rowka |
| Podtopienie krawędzi | Za wysoka energia, zbyt długi łuk, niekontrolowana pozycja ręki | Na brzegu spoiny pojawia się wyraźne podcięcie |
| Porowatość | Brud, wilgoć, słaba osłona gazowa, przeciąg | Małe pory na powierzchni lub ujawnione po próbie szczelności |
| Wtrącenia żużla | Brak dokładnego czyszczenia między warstwami, zbyt mały dostęp do dna rowka | Ukryte nieciągłości między ściegami, często wychodzą dopiero po badaniu |
| Przepalenie cienkiej ścianki | Za duży prąd, za wolny przesuw lub zbyt szerokie otwarcie złącza | Otwór, zapadnięcie albo miejscowe zniszczenie krawędzi |
| Przesunięcie osi | Słabe spasowanie, zbyt mało kontroli przy sczepianiu, brak podparcia | Rury nie schodzą się idealnie w jednej linii, co pogarsza przepływ i wygląd |
BHP i kontrola jakości przy rurach pod ciśnieniem
Przy rurach stalowych nie wystarczy dobra technika ręki. Potrzebne są też warunki, które nie zmieniają spawania w loterię: skuteczna wentylacja, czyste stanowisko, osłona przed promieniowaniem łuku i rozsądne obchodzenie się z gazami osłonowymi. W zamkniętych przestrzeniach oraz wewnątrz rur trzeba szczególnie pilnować odpowietrzenia i odprowadzania dymów.
- Odciąg dymów ustawiam jak najbliżej źródła, a nie „gdzieś w pomieszczeniu”.
- Nie spawam przez brud: farba, olej, ocynk i wilgoć zwiększają ryzyko porowatości oraz szkodliwych oparów.
- Chronię oczy, skórę i dłonie, bo przy rurach często pracuje się w niewygodnych pozycjach i łatwo o nieuwagę.
- Kontroluję każdą warstwę, zamiast czekać do końca. Wady między ściegami są dużo łatwiejsze do usunięcia wcześniej niż po zamknięciu złącza.
- W instalacjach krytycznych sama ocena wizualna nie wystarcza. W zależności od specyfikacji stosuje się badania penetracyjne, ultradźwiękowe albo radiograficzne.
To właśnie ten etap odróżnia warsztatową improwizację od solidnej pracy. Dobra spoina ma być nie tylko ładna, ale też sprawdzalna i powtarzalna. Gdybym miał zostawić jedną praktyczną myśl na koniec, dotyczyłaby ona właśnie tego, co w złączu najtrudniej widać.
Co naprawdę decyduje o trwałym złączu
Najmocniej broni się połączenie trzech rzeczy: poprawnego przygotowania, odpowiedniego procesu i konsekwentnego czyszczenia między warstwami. Sama „mocniejsza” spawarka nie naprawi złego spasowania, a większy amperaż nie zastąpi kontroli przetopu.
Jeśli pracuję przy rurach stalowych, wolę poświęcić kilka minut na sprawdzenie szczeliny, osiowości i stanu krawędzi niż później poprawiać złącze po badaniu albo próbie ciśnieniowej. To podejście jest nudne, ale skuteczne, a w tej branży właśnie skuteczność zwykle wygrywa z efektownością.
Najlepsze wyniki dają więc nie spektakularne sztuczki, tylko powtarzalne nawyki: czyste złącze, stabilny przetop, rozsądna kolejność ściegów i uczciwa kontrola jakości. Jeśli te elementy są dopięte, rury stalowe trzymają parametry długo i bez niespodzianek, a o to przecież chodzi w solidnej pracy warsztatowej.
