Toczenie aluminium jest szybkie, ale tylko wtedy, gdy dobrze dobierze się geometrię ostrza, parametry skrawania i sposób odprowadzania wióra. W tym tekście pokazuję, jak ustawić tokarkę pod aluminium, czym różnią się miękkie i wysoko krzemowe stopy oraz kiedy po toczeniu warto jeszcze wejść w szlifowanie. Dorzucam też błędy i zasady pracy, które najczęściej robią różnicę już przy pierwszym detalu.
Najpierw decydują narzędzie, sztywność i wiór
- Najlepiej działa ostra, dodatnia geometria płytki i możliwie gładka powierzchnia natarcia.
- Przy stopach niskokrzemowych można pracować szybciej, a przy wysoko krzemowych trzeba zwolnić i częściej sięgać po PCD.
- Chłodziwo w aluminium służy głównie do odprowadzania wiórów, a nie do „ratowania” złej geometrii.
- Wiper pomaga poprawić powierzchnię, ale wymaga stabilnego mocowania i sztywnej maszyny.
- Szlifowanie ma sens wtedy, gdy toczenie nie domyka tolerancji, chropowatości albo geometrii.
Dlaczego aluminium zachowuje się inaczej niż stal
Aluminium jest materiałem wdzięcznym, ale zdradliwym. Łatwo się skrawa, a jednocześnie potrafi przywierać do ostrza, smużyć powierzchnię i tworzyć narost, czyli przyklejoną warstwę materiału na krawędzi skrawającej. W praktyce oznacza to, że nawet dobra tokarka nie uratuje procesu, jeśli płytka jest tępa albo geometria jest dobrana z myślą o stali, a nie o metalach nieżelaznych.
Różnice zaczynają się już na poziomie stopu. Aluminium kute zwykle obrabia się przewidywalnie, ale stop z większą zawartością krzemu staje się bardziej ścierny i szybciej zużywa ostrze. Dlatego jeden detal może dać piękną powierzchnię, a drugi, niemal identyczny wizualnie, już po kilku przejściach zaczyna zostawiać gorszy ślad. Ja zawsze patrzę najpierw na skład stopu i sztywność mocowania, bo to one ustawiają resztę procesu. To prowadzi prosto do pytania, jak dobrać sam nóż i płytkę.
Jak dobrać nóż i płytkę do aluminium
Sandvik Coromant zwraca uwagę, że przy aluminium najlepiej sprawdzają się dodatnie geometrie, ostre krawędzie oraz płytki niepokrywane albo PCD. To nie jest kosmetyka. W aluminium właśnie geometria decyduje o tym, czy materiał będzie się łamał czysto, czy zacznie przywierać do ostrza i psuć powierzchnię.
| Narzędzie lub geometria | Kiedy ma sens | Co daje | Na co uważać |
|---|---|---|---|
| Płytka niepokrywana z ostrą krawędzią | Większość miękkich stopów aluminium i krótkie serie | Mniejsze przywieranie, prosty start, dobry stosunek ceny do efektu | Szybciej się zużywa przy wysokim krzemie i zanieczyszczonym odlewie |
| PCD | Seryjna produkcja, stopy wysokokrzemowe, wysoka powtarzalność | Bardzo dobra trwałość i wysoka jakość powierzchni | Wyższy koszt i większa wrażliwość na brak sztywności |
| Wiper | Gdy chcesz poprawić wykończenie bez mocnego obniżania posuwu | Lepsza powierzchnia przy dobrym ustawieniu procesu | Nie lubi drgań i słabego mocowania detalu |
| Mały promień naroża | Cienkie ścianki, delikatne przejścia, końcowe przejazdy | Mniejsze siły skrawania i mniej ugięcia | Nie zastąpi stabilnej maszyny ani dobrego ustawienia noża |
W praktyce lubię prostą zasadę: im bardziej „lepki” albo bardziej krzemowy stop, tym bardziej opłaca się iść w ostrą, czystą krawędź i narzędzie, które nie walczy z materiałem na siłę. Przy detalach cienkościennych częściej wygrywa mniejsza siła skrawania niż „mocniejsza” płytka. Gdy narzędzie jest już sensownie dobrane, dopiero wtedy ma sens ustawianie prędkości i posuwu.

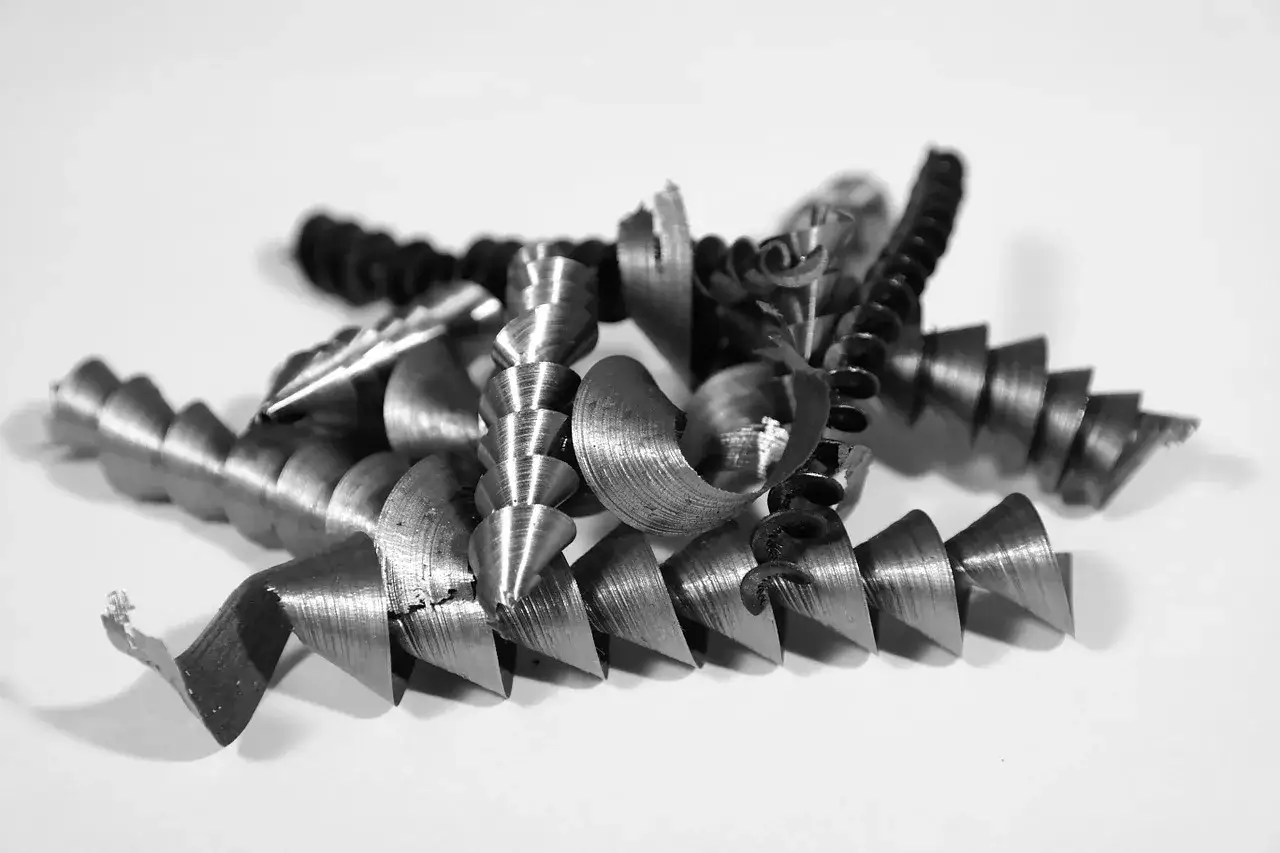

Jak ustawić parametry, żeby wiór nie psuł pracy
W praktyce toczenie aluminium najłatwiej ustawić wtedy, gdy nie przesadzasz z zachowawczością. Zbyt niska prędkość skrawania często kończy się narostem i matową powierzchnią, a zbyt mały posuw potrafi pogorszyć łamanie wióra. Dobre ustawienie to nie „jak najmniej agresywne”, tylko takie, które daje czyste cięcie i stabilny wiór.
W danych Kennametal dla toczenia aluminium kutej podano zakres 160-540 m/min, dla stopów niskokrzemowych 130-440 m/min, a dla wysoko krzemowych 30-290 m/min. To szerokie widełki, więc traktuję je jako punkt startu, nie gotowy przepis. Najbezpieczniej jest zacząć w środku zakresu, ocenić wiór i powierzchnię, a dopiero potem iść szybciej albo spokojniej.
| Rodzaj materiału | Vc jako zakres startowy | Praktyczna uwaga |
|---|---|---|
| Aluminium kute i typowe pręty | 160-540 m/min | Najczęściej dobrze reagują na wyższe obroty i ostrą geometrię |
| Stopy niskokrzemowe i aluminium-magnesium | 130-440 m/min | Warto pilnować narostu i odprowadzania wióra |
| Stopy wysokokrzemowe, zwykle powyżej 12-13% Si | 30-290 m/min | Lepsza jest ostrożniejsza strategia i częściej PCD |
Jeśli wiór robi się długi, najpierw koryguję posuw i geometrię, a dopiero potem chłodziwo. W aluminium chłodziwo jest przede wszystkim po to, żeby wiór nie nawijał się na detal i nie blokował procesu. To dlatego w wielu przypadkach intensywne spłukiwanie daje więcej niż sama próba „schłodzenia” ostrza. Kiedy parametry są już sensownie ustawione, ważne staje się to, jak prowadzisz kolejne przejścia.
Jak prowadzić przejścia przy wałkach, tulejach i cienkich ściankach
Najlepsze rezultaty dają proste, powtarzalne przejścia. Ja lubię zaczynać od krótkiej próby na pierwszym detalu, bo wtedy od razu widać, czy detal się ugina, czy wiór jest za długi i czy końcowe przejście faktycznie domyka wymiar. W aluminium błędy ujawniają się szybko, ale równie szybko można je skorygować.
| Operacja | Na co patrzeć | Co zwykle poprawiam jako pierwsze |
|---|---|---|
| Toczenie wałka zewnętrznego | Drgania, narost, jakość ostatniego przejazdu | Sztywność mocowania i stabilny naddatek na wykończenie |
| Toczenie tulei i detali wewnętrznych | Wyjście ostrza, ucieczka wióra, ugięcie narzędzia | Krótki wysięg, lepsza geometria i pewne odprowadzanie wióra |
| Detale cienkościenne | Owalność, „bicie” po przejściu, ślad po szczękach | Podparcie, miękkie szczęki, mniejsze siły skrawania |
| Rowki i przecinanie | Zapychanie, zakleszczanie wióra, zadzior przy wyjściu | Lepszy dostęp chłodziwa i bardziej kontrolowany posuw |
- Najpierw ustalam bazę na krótkim, pewnym przejściu testowym.
- Potem sprawdzam, czy narzędzie nie zostawia smużenia już po pierwszym przejeździe.
- Jeśli detal jest cienki, skracam wysięg i obniżam siły skrawania, zamiast „dopchać” wszystko samymi obrotami.
- Na końcu robię przejście wykańczające bez zmiany parametrów w połowie odcinka.
To prosta rzecz, ale robi dużą różnicę: jeśli ostatni przejazd ma być czysty, nie powinien być jednocześnie próbą ratunkową. Gdy powierzchnia dalej nie trzyma poziomu, trzeba uczciwie odpowiedzieć sobie, czy wystarczy toczenie, czy już lepiej dołożyć szlifowanie.
Kiedy szlifowanie po toczeniu ma sens, a kiedy tylko podnosi koszt
Nie każdy detal z aluminium trzeba szlifować. W wielu przypadkach dobrze ustawiona tokarka daje w pełni wystarczający wymiar i wygląd, zwłaszcza przy częściach montażowych, tulejach, dystansach czy prostych wałkach. Szlifowanie wchodzi do gry wtedy, gdy potrzebujesz bardzo ciasnej tolerancji, wyjątkowo równej geometrii albo powierzchni, której toczenie nie domyka już ekonomicznie.
| Sytuacja | Wystarczy toczenie | Warto dołożyć szlifowanie |
|---|---|---|
| Standardowe pasowania i umiarkowana chropowatość | Tak | Zwykle nie |
| Wysoka współosiowość, bardzo ciasny wymiar, idealne czoło | Rzadko | Tak |
| Cienkościenny detal po toczeniu | Bywa wystarczające, jeśli jest sztywne podparcie | Tak, gdy trzeba skorygować geometrię bez agresywnego skrawania |
| Seryjna produkcja nastawiona na koszt jednostkowy | Najczęściej tak | Tylko jeśli wymagają tego rysunek i tolerancja |
Błędy i BHP, które najłatwiej przeoczyć
Największe problemy przy aluminium zwykle nie wyglądają groźnie na początku. Zaczyna się od lekkiego smużenia, potem pojawia się długi wiór, a kończy na drganiach, zadziorkach i niepotrzebnym powrocie do pierwszej operacji. Ja zwracam uwagę przede wszystkim na te objawy, bo to one najwcześniej pokazują, że proces przestaje być pod kontrolą.
| Objaw | Prawdopodobna przyczyna | Najprostsza korekta |
|---|---|---|
| Matowa, smużona powierzchnia | Za niska prędkość, tępa krawędź, narost | Wymiana płytki i ostrożne podniesienie Vc |
| Długi, ciągnący się wiór | Za mały posuw albo zła geometria płytki | Lepszy spływ wióra, korekta posuwu, czasem zmiana geometrii |
| Drgania i „falowanie” powierzchni | Zbyt duży wysięg, słabe mocowanie, zbyt duże siły | Skrócenie wysięgu, poprawa mocowania, łagodniejsza geometria |
| Zadziory przy wyjściu ostrza | Tępy nóż, zbyt gwałtowny koniec przejścia | Zmiana strategii wyjścia i dokończenie krawędzi |
- Zakładaj okulary lub przyłbicę, bo wiór aluminium bywa lekki, ale jest ostry.
- Nie usuwaj wiórów ręką, nawet jeśli wyglądają na miękkie.
- Nie noś luźnych rękawic przy obracającym się wrzecionie.
- Zatrzymuj maszynę przed pomiarem, gratowaniem i czyszczeniem strefy skrawania.
- Kontroluj mocowanie detalu i stan uchwytu, zwłaszcza przy cienkich ściankach.
Kiedy te rzeczy są poukładane, pierwszy detal przestaje być loterią. Zostaje już tylko pytanie, co zrobić, żeby start produkcji był możliwie bezpieczny i szybki.
Co daje najlepszy efekt przy pierwszej serii
Jeśli mam wskazać jeden rozsądny sposób startu, to jest nim spokojna pierwsza seria testowa zamiast nerwowego podkręcania obrotów. Najpierw wybieram ostrą geometrię, potem ustawiam średni zakres prędkości, skracam wysięg narzędzia i sprawdzam, jak zachowuje się wiór. Dopiero później koryguję posuw, bo w aluminium to on często decyduje o tym, czy wiór się łamie, czy ciągnie.
- Zacznij od płytki z ostrą, dodatnią geometrią.
- Ustaw prędkość skrawania w środku bezpiecznego zakresu, a nie na jego skrajach.
- Skróć wysięg i zadbaj o stabilne mocowanie przed pierwszym przejściem.
- Po pierwszym detalu oceń wiór, powierzchnię i temperaturę narzędzia, a nie tylko sam wymiar.
- Jeśli powierzchnia jest dobra, ale wiór zły, koryguj najpierw posuw i odprowadzenie wióra.
- Jeśli wiór jest dobry, a powierzchnia słaba, szukaj przyczyny w geometrii płytki albo drganiach.
W aluminium najwięcej daje porządek w podstawach: właściwe narzędzie, sztywne mocowanie i rozsądny start parametrów. Gdy to działa, toczenie idzie szybko i czysto, a szlifowanie staje się świadomym wyborem, nie próbą ratowania procesu.
