Tokarka jest jedną z tych maszyn, w których konstrukcja bezpośrednio przekłada się na jakość obróbki. Zrozumienie jej budowy pomaga szybko ocenić, czy urządzenie nada się do cięższego toczenia, precyzyjnego wykańczania czy jedynie do prostych prac warsztatowych. W tym tekście rozkładam na części najważniejsze zespoły tokarki, pokazuję, jak wpływają na toczenie i szlifowanie oraz na co zwrócić uwagę przy ocenie stanu maszyny.
Najważniejsze elementy tokarki i ich wpływ na jakość obróbki
- Najbardziej liczy się sztywność łoża, stan prowadnic i ustawienie wrzeciona.
- Suport odpowiada za dokładność posuwu, a konik za podparcie długich detali.
- W tokarkach uniwersalnych ważny jest także napęd posuwu, śruba pociągowa i wałek pociągowy.
- Do szlifowania na tokarce można podchodzić tylko wtedy, gdy maszyna, osprzęt i osłony są do tego przygotowane.
- Zużycie luzów, drgania i niewspółosiowość zwykle widać najpierw na powierzchni obrabianego elementu.

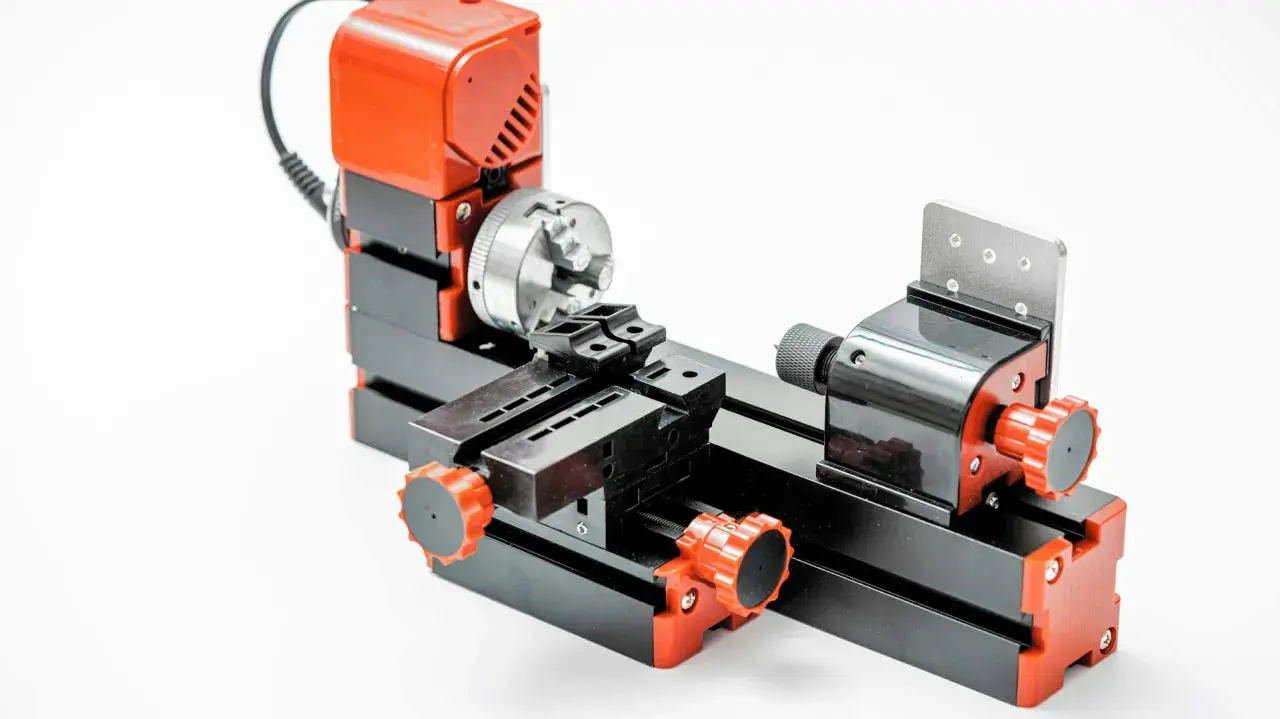

Z czego składa się tokarka i co robi każdy zespół
W praktyce patrzę na tokarkę jak na układ kilku współpracujących zespołów, z których każdy ma własne zadanie. Mechaniczny szkielet bywa podobny w maszynach uniwersalnych, produkcyjnych i CNC, ale różni się stopniem automatyzacji oraz zakresem regulacji. To właśnie dlatego dwie pozornie podobne maszyny potrafią zachowywać się zupełnie inaczej w obróbce.
Najważniejsze części można ująć prosto: jedno z nich przenosi obciążenia, drugie obraca detal, trzecie prowadzi narzędzie, a kolejne zapewniają podparcie i posuw. Jeśli któryś z tych elementów jest zużyty albo źle ustawiony, od razu odbija się to na geometrii i chropowatości powierzchni.
| Element | Za co odpowiada | Co daje w praktyce | Sygnał problemu |
|---|---|---|---|
| Łoże i korpus | Usztywniają całą konstrukcję i przenoszą siły skrawania | Stabilna praca i mniejsze drgania | Drgania, nierówne prowadzenie, ślady zużycia na prowadnicach |
| Wrzeciennik | Mieści wrzeciono, przekładnie i łożyskowanie | Równe obroty oraz pewne mocowanie uchwytu | Hałas, nagrzewanie, bicie i niestabilna prędkość |
| Suport | Przesuwa narzędzie wzdłuż i poprzecznie | Kontrola wymiaru i dokładności obróbki | Luz, szarpanie, trudność w utrzymaniu wymiaru |
| Konik | Podpiera długie detale i prowadzi wiertła | Mniejsze ugięcie wałków i lepsza współosiowość | Stożkowatość, wibracje, niepewne centrowanie |
| Napęd posuwu | Przenosi ruch na śrubę pociągową i wałek pociągowy | Powtarzalny posuw i możliwość gwintowania | Nierówny posuw, przeskakiwanie, błędy gwintu |
Jeśli rozumiesz ten układ, łatwiej od razu wychwycić, dlaczego w tokarkach tak ważna jest sztywność podstawy i prowadzenia. Najwięcej problemów zaczyna się zwykle tam, gdzie wrzeciono musi pracować absolutnie równo, więc warto przyjrzeć się właśnie tej części.
Wrzeciennik i napęd główny odpowiadają za stabilność obrotów
Wrzeciennik można nazwać sercem tokarki. To w nim pracuje wrzeciono, czyli element, który obraca uchwyt lub tarczę i przenosi siłę napędu na detal. Jeżeli łożyska wrzeciona są zużyte, zbyt luźne albo źle wyregulowane, cała maszyna traci precyzję, nawet jeśli reszta jest w dobrym stanie.
W warsztacie zwracam uwagę nie tylko na samą moc silnika, ale przede wszystkim na sposób, w jaki tokarka utrzymuje obroty pod obciążeniem. Dobre wrzeciono nie powinno nadmiernie hałasować, grzać się ani zdradzać bicia na uchwycie. Przy pracach wykończeniowych, a zwłaszcza przy obróbce ściernej, ta stabilność ma większe znaczenie niż sama liczba obrotów.
- Łożyskowanie decyduje o płynności pracy i o tym, czy oś obrotu pozostaje stabilna.
- Przekładnie i pasy wpływają na zakres prędkości oraz kulturę pracy.
- Hamowanie i start mają znaczenie przy częstych zmianach detalu i krótkich seriach.
- Uchwyt lub tarcza muszą być zamocowane pewnie, bez luzów i bez śladów niewspółosiowości.
W praktyce im dokładniejsza obróbka, tym bardziej widać każdy błąd w tym zespole. To właśnie dlatego w kolejnej części przechodzę do suportu i konika, bo to one decydują, czy narzędzie spotka się z materiałem dokładnie tam, gdzie powinno.
Suport, konik i imak prowadzą narzędzie tam, gdzie trzeba
Suport jest miejscem, w którym zaczyna się realna kontrola nad skrawaniem. Składa się z kilku ruchomych części: sanek wzdłużnych, poprzecznych i górnych, a także imaka, czyli uchwytu noża. Każdy z tych elementów odpowiada za inny kierunek ruchu narzędzia, dlatego ich stan ma bezpośredni wpływ na wymiar, geometrię i powtarzalność.
Konik wydaje się prosty, ale bez niego wiele detali nie da się obrobić poprawnie. Podpiera długie wałki, zmniejsza ich ugięcie i pozwala bezpiecznie prowadzić wiertła. Jeśli konik jest rozjechany względem osi wrzeciona, pojawiają się stożki, bicie i trudność z uzyskaniem tej samej średnicy na całej długości elementu.
W praktyce najbardziej cenię trzy cechy tego układu: brak nadmiernych luzów, płynny posuw i łatwość ustawienia. Nawet dobra tokarka traci sens, jeśli operator musi „walczyć” z sanami, bo wtedy precyzja przestaje być kwestią umiejętności, a zaczyna być przypadkiem. To ważne również wtedy, gdy mówimy o pracy wykończeniowej, bo tam ruch narzędzia musi być jeszcze spokojniejszy.
Kiedy tokarka nadaje się do szlifowania, a kiedy lepiej użyć szlifierki
Szlifowanie na tokarce ma sens, ale tylko jako obróbka wykończeniowa albo pomocnicza. W praktyce używa się wtedy przystawki szlifierskiej, odpowiednio dobranego kamienia lub materiału ściernego i bardzo dobrej kontroli obrotów. Nie traktuję tego jako zamiennika szlifierki, tylko jako rozwiązanie do konkretnych zadań, gdy detal jest już prawie gotowy i trzeba poprawić powierzchnię.
Granica jest dość prosta: tokarka sprawdza się przy lekkim wyrównaniu powierzchni, usunięciu drobnych śladów po toczeniu i precyzyjnym wykończeniu wałków. Gdy w grę wchodzą większe naddatki, bardzo twardy materiał albo wysoka chropowatość wymagana na końcu procesu, dedykowana szlifierka wygrywa sztywnością i bezpieczeństwem.
| Zadanie | Tokarka z osprzętem ściernym | Szlifierka |
|---|---|---|
| Lekkie poprawki po toczeniu | Tak, jeśli maszyna jest sztywna i dobrze ustawiona | Może być nadmiarowym rozwiązaniem |
| Duży naddatek materiału | Nie jest to dobry wybór | Lepsza do takiej pracy |
| Bardzo dobra jakość powierzchni | Tak, ale tylko przy spokojnym posuwie i kontroli drgań | Zwykle daje łatwiejszy efekt końcowy |
| Detale hartowane | Tylko w odpowiednich warunkach i z właściwym osprzętem | Zazwyczaj bezpieczniejszy i pewniejszy wybór |
| Praca z pyłem ściernym | Wymaga bardzo dobrej osłony i czystości | Maszyna jest do tego projektowana |
Przy obróbce ściernej szczególnie ważne są osłony, równowaga kamienia, zgodność prędkości obrotowej z osprzętem i skuteczne odprowadzanie pyłu. Tokarka nie lubi tego typu zanieczyszczeń, bo pył ścierny przyspiesza zużycie prowadnic i łożysk. Dlatego jeśli proces ma być regularny, lepiej od razu sprawdzić, czy maszyna i stanowisko są do tego faktycznie przygotowane.
Na co patrzeć przy ocenie zużycia i ustawienia przed pracą
Jeżeli maszyna ma pracować dokładnie, nie wystarczy spojrzeć na tabliczkę znamionową. Ja zawsze zaczynam od kilku prostych punktów: jak chodzą prowadnice, czy suport nie ma nadmiernego luzu, czy konik trzyma oś i czy wrzeciono obraca się równo. To są detale, które od razu pokazują, czy tokarka nadaje się do precyzyjnej roboty, czy raczej do zadań pomocniczych.
- Prowadnice powinny być równe, czyste i dobrze smarowane.
- Suport nie może przeskakiwać ani szarpać przy zmianie kierunku.
- Konik musi być ustawiony współosiowo, bez wyczuwalnego rozjechania.
- Wrzeciono nie powinno zdradzać hałasu, drgań ani wyraźnego bicia.
- Osłony i awaryjne zatrzymanie muszą działać bez zastrzeżeń, zwłaszcza przy pracy ściernej.
W przypadku szlifowania dochodzi jeszcze jedna rzecz: czystość strefy roboczej. Pył i opiłki nie tylko pogarszają dokładność, ale też przyspieszają zużycie maszyny. Dobra praktyka jest prosta: najpierw sprawdzenie stanu technicznego, potem ustawienie detalu, a dopiero na końcu uruchomienie obrotów. To banalne tylko z pozoru, bo właśnie ten porządek zwykle odróżnia sprawną pracę od późniejszych problemów z wymiarem i powierzchnią.
Detale, które najczęściej robią różnicę w warsztacie
Jeśli miałbym wskazać jeden wniosek, byłby on bardzo prosty: o jakości tokarki nie decyduje sam silnik ani sam uchwyt, tylko cały układ mechaniczny pracujący razem. Sztywne łoże, zdrowe łożyskowanie wrzeciona, dobrze prowadzony suport i poprawnie ustawiony konik robią większą różnicę niż wiele dodatków kupowanych „na wszelki wypadek”.
To samo dotyczy pracy wykończeniowej. Szlifowanie na tokarce ma sens tylko wtedy, gdy jest elementem dobrze przemyślanej obróbki, a nie próbą zastąpienia szlifierki uniwersalnym sposobem na wszystko. Gdy konstrukcja maszyny jest pewna, a operator pilnuje ustawienia i bezpieczeństwa, tokarka potrafi dać naprawdę bardzo czystą powierzchnię. Gdy któryś z tych warunków odpada, lepiej nie udawać, że problem zniknie sam.
W praktyce warto pamiętać o jednym: tokarka nagradza dokładność ustawienia i karze lekceważenie luzów, drgań oraz zanieczyszczeń. Jeśli przed pracą sprawdzisz te rzeczy świadomie, maszyna odwdzięczy się powtarzalnym wymiarem i lepszym wykończeniem powierzchni.
