Zawór dławiąco-zwrotny – klucz do płynnego ruchu siłownika?

W układach pneumatycznych i hydraulicznych jeden drobny element potrafi zdecydować o tym, czy siłownik rusza płynnie, czy zaczyna szarpać. Zawór dławiąco zwrotny pozwala ograniczyć przepływ w jednym kierunku, a w drugim otwiera swobodny powrót medium, dlatego tak często trafia do instalacji, w których liczy się kontrola prędkości, stabilność ruchu i łatwa regulacja przy samym napędzie. Poniżej pokazuję, jak działa, gdzie ma największy sens i na co zwracam uwagę przy doborze w praktyce warsztatowej.

Jak działa zawór dławiąco zwrotny i dlaczego nie jest zwykłym dławikiem

Mechanika działania jest prosta, ale właśnie w tej prostocie tkwi jego siła. W jednym kierunku medium przechodzi przez regulowaną szczelinę, zwykle ustawianą iglicą albo śrubą nastawczą, a w drugim omija przewężenie dzięki elementowi zwrotnemu. Dzięki temu jeden ruch siłownika można spowolnić, a drugi zostawić niemal bez oporu.

To ważne rozróżnienie, bo zwykły dławik ogranicza przepływ w obie strony. W praktyce oznaczałoby to wolniejszy ruch zarówno przy wysuwie, jak i przy powrocie, a w wielu układach to po prostu nie ma sensu. Ja zwykle patrzę na ten element jak na narzędzie do selektywnej kontroli prędkości, a nie do „przyduszania” całej instalacji.

W układach z siłownikami dwustronnego działania taka selektywność ma ogromne znaczenie. Jeśli jedna komora ma napełniać się swobodnie, a druga ma być dozowana, ruch staje się bardziej przewidywalny. Kiedy już rozumiem tę zasadę, łatwiej ocenić, jaki wariant konstrukcyjny będzie właściwy i gdzie go wpiąć.

Z czego się składa i jakie warianty spotykam najczęściej

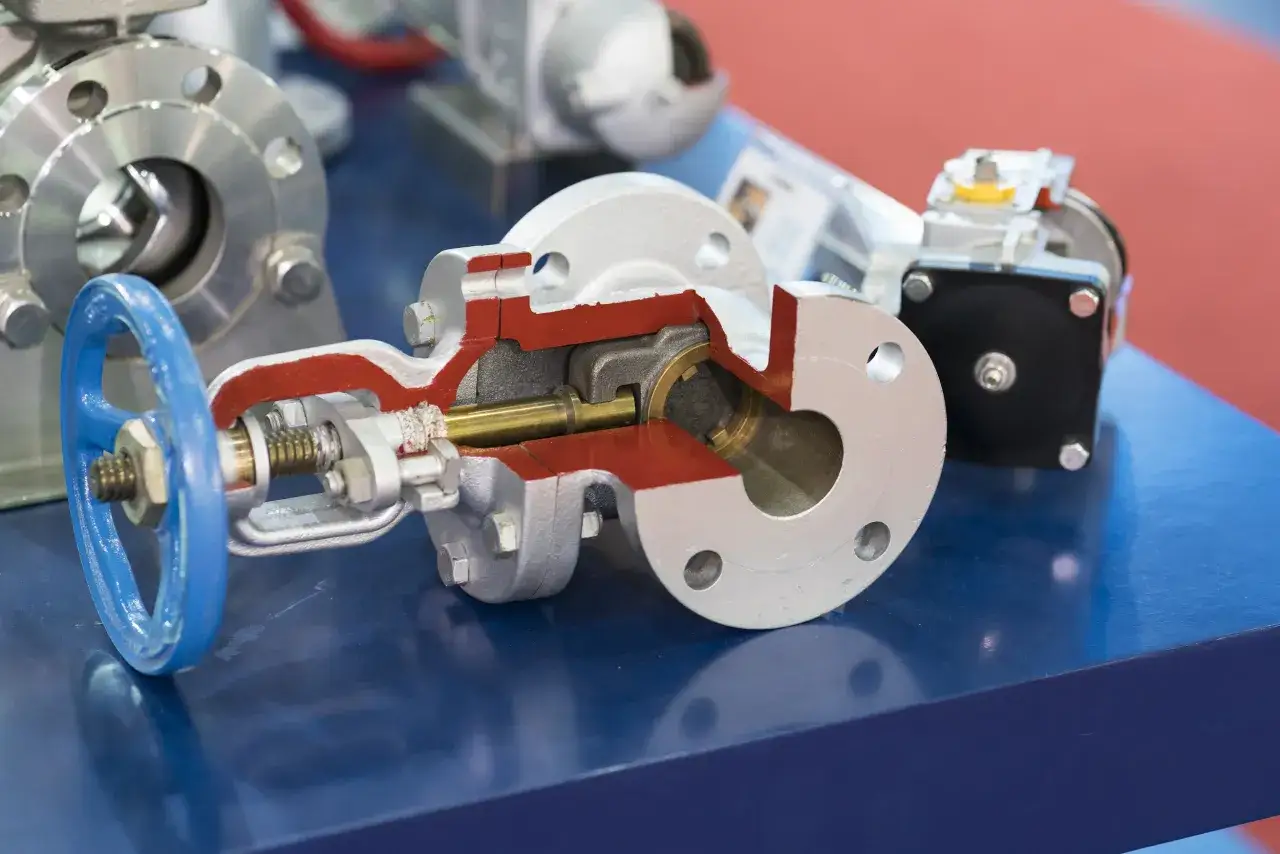

Na pierwszy rzut oka wygląda niepozornie, ale wewnątrz ma kilka elementów, które decydują o kulturze pracy całego układu. W praktyce patrzę na cztery rzeczy: korpus, element dławiący, zaworek zwrotny i uszczelnienia. Do tego dochodzą przyłącza, bo to one przesądzają, czy montaż będzie szybki, czy zamieni się w niepotrzebną walkę z przewodem.

• Korpus - odpowiada za wytrzymałość i odporność na warunki pracy. W prostszych układach wystarcza tworzywo lub mosiądz, a w cięższych instalacjach lepiej sprawdza się metal.
• Element dławiący - najczęściej iglica lub śruba nastawcza, która zmienia przekrój przepływu i tym samym prędkość ruchu.
• Zaworek zwrotny - otwiera swobodny przepływ w jednym kierunku, dzięki czemu ruch powrotny nie jest sztucznie spowalniany.
• Uszczelnienia - mało efektowne, ale krytyczne. Jeśli są słabe, regulacja szybko przestaje być powtarzalna.

Najczęściej spotykam wersje liniowe i kątowe, z regulacją ręczną albo pod śrubokręt. Wersja ręczna daje szybką korektę na stanowisku testowym, ale łatwiej ją przypadkowo przestawić. Model regulowany narzędziem jest mniej wygodny przy ciągłym strojen iu, za to lepiej nadaje się do instalacji, które mają pracować długo bez zmian nastawy.

Wybór wariantu nie jest kwestią estetyki. Na warsztacie najważniejsze są dostęp do nastawy, odporność na drgania i zgodność z przewodem, bo to właśnie te trzy rzeczy najszybciej pokazują, czy dobór był rozsądny. A gdy już wiem, jak wygląda mechanika, przechodzę do tego, gdzie ten element naprawdę pracuje najlepiej.

Gdzie najlepiej sprawdza się w pneumatyce

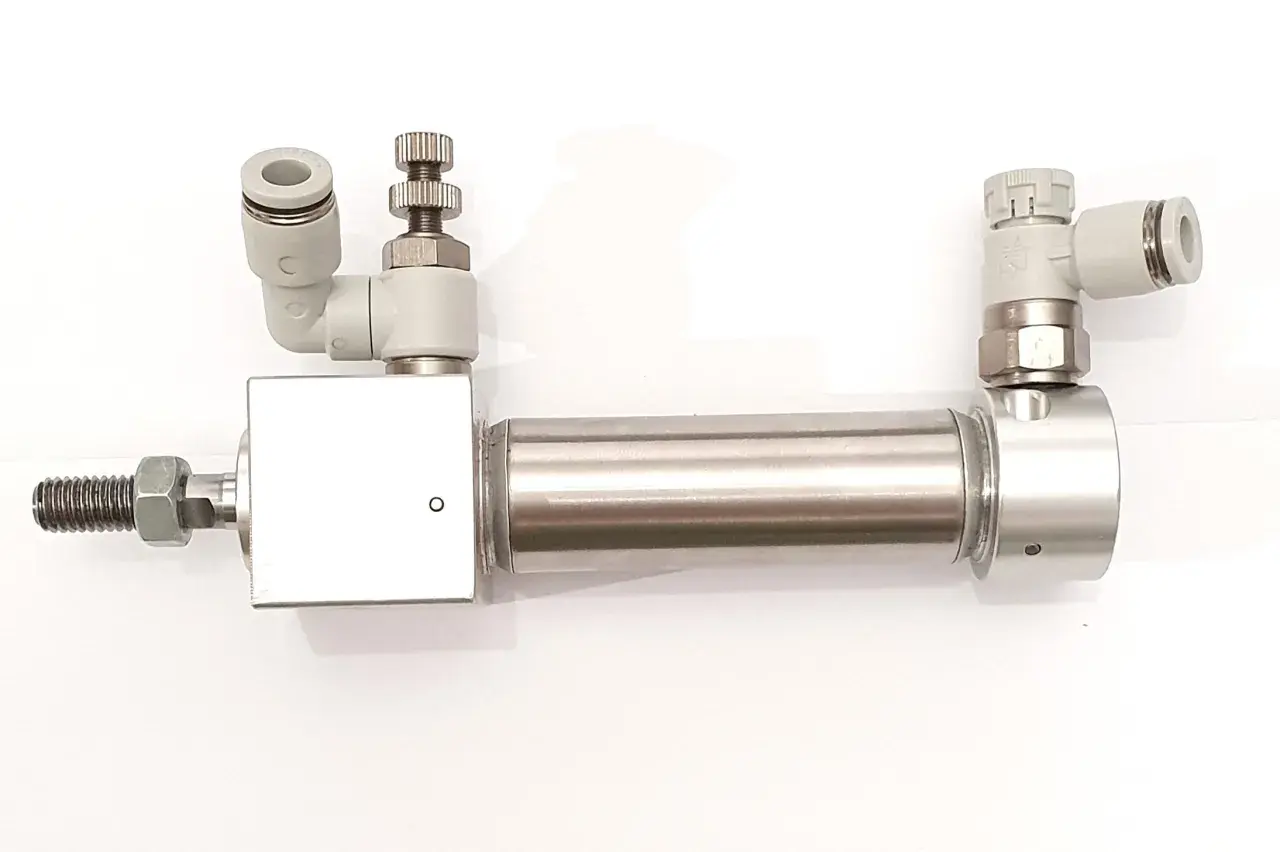

W pneumatyce taki zawór najczęściej służy do regulacji prędkości siłownika, chwytaka albo prostego mechanizmu dociskowego. W praktyce oznacza to, że można nim spowolnić wysuw lub powrót bez dłubania przy całej instalacji. Właśnie dlatego jest tak popularny w automatyce warsztatowej, liniach montażowych i prostych układach pomocniczych.

Najczęściej wybieram dławienie na wydechu, czyli rozwiązanie znane jako meter-out. Powód jest prosty: komora, która oddaje powietrze, tworzy przeciwciśnienie i ruch staje się spokojniejszy. To zwykle zmniejsza ryzyko szarpania, szczególnie przy wolnych prędkościach i dłuższych skokach. Przy zasilaniu dwustronnego siłownika to właśnie taki układ daje najstabilniejsze efekty.

W małych siłownikach o niewielkiej pojemności, szczególnie przy krótkich skokach, dławienie zasilania bywa akceptowalne. W katalogowych przykładach spotyka się układy o średnicy poniżej 16 mm i skoku krótszym niż 25 mm, ale traktuję to raczej jako wyjątek niż zasadę. Jeśli ruch ma być powtarzalny i przewidywalny, w większości przypadków nadal wygrywa regulacja wydechu.

To dobry moment, żeby przejść do hydrauliki, bo tam ten sam pomysł działa, ale warunki pracy są już wyraźnie trudniejsze.

Jak zachowuje się w hydraulice i kiedy potrzebuje wsparcia

W hydraulice zasada jest podobna, lecz medium zachowuje się inaczej niż sprężone powietrze. Olej jest mniej ściśliwy, dlatego reakcja układu bywa ostrzejsza, a zmiana temperatury mocniej wpływa na przepływ. Gdy olej jest zimny, opory rosną; gdy się rozgrzeje, przepływ rośnie i ustawienie może wymagać korekty.

Dlatego w hydraulice zwykły dławik z zaworem zwrotnym sprawdza się dobrze wtedy, gdy obciążenie jest względnie stałe. Jeśli jednak siłownik pracuje pod zmiennym ciężarem, przy dużej bezwładności albo przy ruchu w dół pod własnym obciążeniem, sama regulacja przepływu może nie wystarczyć. W takich układach często potrzebne są wersje kompensowane ciśnieniowo albo zupełnie inne elementy zabezpieczające ruch, na przykład zawory hamujące.

W praktyce hydraulicznej liczy się też szeroki zakres ciśnień roboczych. Spotyka się konstrukcje przeznaczone do standardowych układów przemysłowych, ale też wersje wysokociśnieniowe sięgające nawet 700 bar. To dobry przykład, że nie można patrzeć wyłącznie na kształt korpusu - rzeczywisty zakres pracy zawsze trzeba sprawdzić w konkretnej karcie katalogowej.

• Gdy potrzebuję prostego sterowania prędkością - wystarcza klasyczny zawór dławiąco-zwrotny.
• Gdy obciążenie się zmienia - lepiej szukać wersji kompensowanej ciśnieniowo.
• Gdy wymagam precyzji i automatyzacji - sensowniejszy bywa zawór proporcjonalny lub inne rozwiązanie regulacyjne.

Właśnie dlatego w hydraulice tak ważne jest nie tylko to, co zawór robi, ale też to, w jakim kierunku i przy jakim obciążeniu ma to robić. To prowadzi już bezpośrednio do doboru i montażu.

Jak dobrać nastawę i miejsce montażu

Najczęściej zaczynam od odpowiedzi na jedno pytanie: czy chcę spowolnić ruch przy zasilaniu, czy przy opróżnianiu komory. Od tego zależy kierunek montażu, a dopiero później średnica przyłącza, materiał korpusu i sposób regulacji. W praktyce lepiej poświęcić kilka minut na ten etap niż potem walczyć z nierównym ruchem przez cały dzień.

1. Sprawdzam kierunek ruchu siłownika i zaznaczam, która komora ma być dławiona.
2. Wybieram montaż jak najbliżej napędu, bo długie przewody wprowadzają opóźnienie i psują powtarzalność.
3. Dobieram średnicę i przepływ tak, aby zawór nie był ani za mały, ani przesadnie „luźny”.
4. Zaczynam od pełnego otwarcia, a potem zamykam regulację stopniowo, zwykle po 1/8 do 1/4 obrotu.
5. Po każdej korekcie wykonuję pełny cykl, najlepiej pod rzeczywistym obciążeniem, a nie „na pusto”.
6. Zabezpieczam nastawę, jeśli układ ma pracować bez częstych zmian.

W układach warsztatowych zwracam jeszcze uwagę na dostęp do pokrętła lub śruby. Jeśli zawór jest schowany za osłoną, każda późniejsza korekta zamienia się w niepotrzebny demontaż. A gdy przewody prowadzone są ciasno przy konstrukcji maszyny, lepiej od razu postawić na wersję, którą da się obsłużyć bez gimnastyki.

Jakie błędy najczęściej psują regulację

Najwięcej problemów widzę nie w samym zaworze, tylko w tym, jak został użyty. W praktyce kilka prostych pomyłek potrafi zniszczyć cały efekt, nawet jeśli element jest dobrej jakości.

• Dławienie po złej stronie - zamiast płynnego ruchu pojawia się szarpanie albo zbyt duży spadek prędkości.
• Zbyt mały przekrój regulacyjny - siłownik staje się ospały, a układ traci dynamikę.
• Montaż daleko od siłownika - przewód działa jak bufor i reakcja robi się mniej przewidywalna.
• Brud w układzie - opiłki, pył i resztki uszczelnień potrafią zablokować zaworek zwrotny albo rozjechać nastawę.
• Regulacja bez odciążenia - to już nie tylko problem techniczny, ale też kwestia BHP, bo ruch może ruszyć nagle.
• Ignorowanie temperatury medium - szczególnie w hydraulice zmiana lepkości potrafi wyraźnie zmienić zachowanie układu.

W warsztacie i przy obróbce metali szczególnie często wraca jeden temat: czystość medium. Niewielkie zanieczyszczenie wystarczy, żeby zaworek zaczął pracować nierówno albo zacinał się tylko w części zakresu. Jeśli ruch ma być powtarzalny, filtracja i czysty montaż są równie ważne jak sama nastawa.

Co sprawdzam przed pierwszym uruchomieniem układu

Przed startem nie szukam cudów, tylko kilku prostych potwierdzeń. Sprawdzam, czy kierunek swobodnego przepływu zgadza się z ruchem, czy zawór nie jest skręcony do końca i czy przewody nie są zbyt mocno naprężone. Potem uruchamiam układ kilka razy, bo dopiero po serii cykli widać, czy regulacja jest naprawdę stabilna.

Jeśli po kilku próbach ruch jest równy, nie pojawia się szarpanie, a nastawa nie wymaga ciągłego poprawiania, uznaję układ za ustawiony dobrze. W praktyce właśnie o to chodzi w zaworach dławiąco-zwrotnych: mają dyskretnie poprawiać kulturę pracy, a nie przypominać o sobie przy każdym ruchu siłownika. Dobrze dobrany element daje spokój w eksploatacji, mniej zużycia i mniej nerwów przy serwisie.
