W układach pneumatycznych zawór nie jest dodatkiem, tylko elementem, który realnie decyduje o ruchu siłownika, szybkości cyklu, bezpieczeństwie i komforcie obsługi. Gdy rozumiem, jakie są rodzaje zaworów pneumatycznych i do czego służą, dużo łatwiej dobrać element do konkretnej maszyny, a nie tylko do katalogowego symbolu. To ważne zarówno w warsztacie, jak i w automatyce produkcyjnej, bo tu drobny błąd potrafi od razu zmienić pracę całej instalacji.

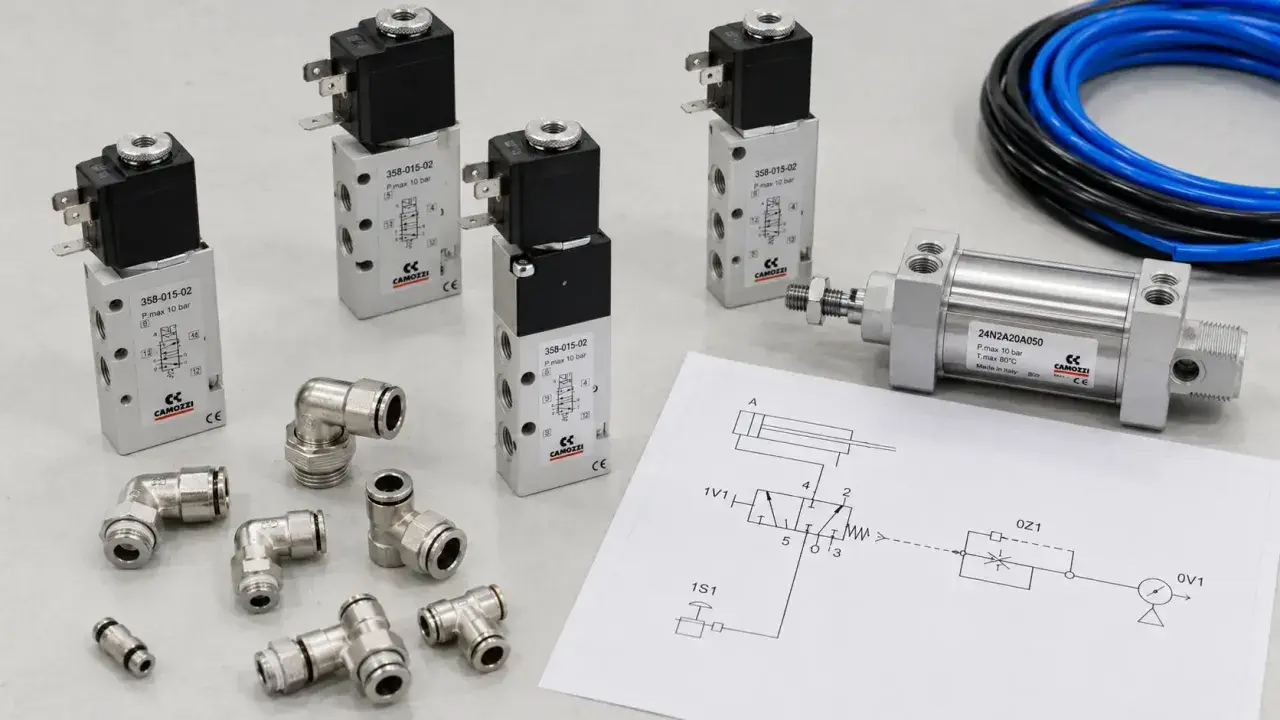

Najważniejsze typy zaworów i ich rola w układzie
- Najczęściej spotkasz zawory rozdzielające, zwrotne, dławiące, redukcyjne, bezpieczeństwa i szybkozrzutowe.
- W sterowaniu siłownikami kluczowe są układy 3/2, 5/2 i 5/3, bo to one decydują o kierunku i sposobie zatrzymania ruchu.
- Do regulacji prędkości siłownika zwykle lepiej sprawdza się dławienie na wylocie niż na zasilaniu.
- Wybór zaworu zależy nie tylko od portów i położeń, ale też od sposobu sterowania, przepływu, ciśnienia i warunków serwisowych.
- W pneumatyce liczy się szybkie przełączanie i dobre odpowietrzenie, a w hydraulice znacznie większą rolę odgrywa szczelność i odporność na wyższe ciśnienia.
Jak porządkuję zawory pneumatyczne w praktyce
Jeśli mam szybko ocenić układ, dzielę zawory według funkcji, a nie według samej nazwy handlowej. Najpierw patrzę, czy element ma rozdzielać przepływ, zabezpieczać, regulować prędkość albo utrzymywać ciśnienie. Dopiero później schodzę do szczegółów konstrukcyjnych, bo to one przesądzają o tym, czy zawór faktycznie nadaje się do danej aplikacji.
| Rodzaj zaworu | Co robi | Gdzie sprawdza się najlepiej | Na co uważać |
|---|---|---|---|
| Rozdzielający | Kieruje sprężone powietrze do wybranego obwodu | Sterowanie siłownikami i napędami | Musi pasować liczbą dróg i położeń |
| Zwrotny | Umożliwia przepływ tylko w jednym kierunku | Zabezpieczenie obwodu, utrzymanie kierunku przepływu | Zły montaż odwraca jego funkcję |
| Dławiący | Ogranicza natężenie przepływu | Regulacja prędkości siłownika | Zbyt mocne zdławienie spowalnia cykl i zwiększa straty |
| Redukcyjny | Obniża i stabilizuje ciśnienie za zaworem | Delikatne chwytanie, osobne strefy ciśnienia | Nie zastępuje zaworu bezpieczeństwa |
| Bezpieczeństwa | Chroni przed nadmiernym wzrostem ciśnienia | Ochrona instalacji i osprzętu | Musi być dobrany do rzeczywistego zakresu pracy |
| Szybkiego spustu | Szybko odpowietrza komorę siłownika | Gdy liczy się krótki czas cyklu | Może zwiększać hałas i wymaga sensownego tłumienia |
To uporządkowanie brzmi banalnie, ale oszczędza mnóstwo czasu przy diagnostyce. Jeśli wiem, że problem dotyczy kierunku pracy, patrzę na zawór rozdzielający; jeśli prędkości, sprawdzam dławienie; jeśli bezpieczeństwa, szukam elementu ciśnieniowego. W następnej sekcji przechodzę do grupy, która w pneumatyce robi najwięcej roboty, czyli do zaworów rozdzielających.
Zawory rozdzielające robią najwięcej pracy w sterowaniu siłownikami
W układach z siłownikami właśnie zawory rozdzielające decydują, czy ruch będzie jednokierunkowy, dwukierunkowy, zatrzymany w położeniu środkowym albo odciążony po zaniku sterowania. Najczęściej spotykam oznaczenia typu 2/2, 3/2, 5/2 i 5/3. Pierwsza liczba mówi o liczbie dróg, druga o liczbie położeń roboczych.
| Oznaczenie | Znaczenie | Typowe zastosowanie | Praktyczny komentarz |
|---|---|---|---|
| 2/2 | 2 drogi, 2 położenia | Proste odcinanie zasilania, otwieranie lub zamykanie przepływu | Dobre jako zawór on/off, ale nie do sterowania ruchem siłownika dwustronnego |
| 3/2 | 3 drogi, 2 położenia | Siłowniki jednostronnego działania, sygnały pilotowe | Wersja normalnie zamknięta jest często bezpieczniejsza przy starcie układu |
| 5/2 | 5 dróg, 2 położenia | Siłowniki dwustronnego działania | To jeden z najbardziej uniwersalnych wyborów w automatyce pneumatycznej |
| 5/3 | 5 dróg, 3 położenia | Układy, w których trzeba zatrzymać siłownik w pozycji środkowej | Warto sprawdzić, czy położenie środkowe ma być zamknięte, odpowietrzające czy zasilające |
W praktyce ważne jest też rozróżnienie na zawory monostabilne i bistabilne. Monostabilny wraca do położenia bezpiecznego dzięki sprężynie, więc lepiej nadaje się tam, gdzie po zaniku sygnału układ ma sam się odciąć albo odciążyć. Bistabilny zostaje w ostatnim stanie do momentu kolejnego impulsu, co bywa wygodne w sterowaniu pamiętającym, ale wymaga większej dyscypliny przy uruchamianiu i serwisie.
Ja zwykle zaczynam od pytania: czy siłownik ma tylko wysunąć tłoczysko i wrócić, czy musi też mieć możliwość zatrzymania w środku ruchu. Od odpowiedzi zależy, czy prosty 3/2 wystarczy, czy od razu trzeba iść w 5/2 albo 5/3. To prowadzi naturalnie do kolejnej grupy, czyli do zaworów, które nie zmieniają kierunku, tylko porządkują przepływ i ciśnienie.
Regulacja przepływu i ciśnienia decyduje o kulturze pracy
W wielu układach zawór rozdzielający działa poprawnie, a problem i tak pojawia się później: ruch jest szarpany, siłownik wraca zbyt gwałtownie albo całość pracuje głośno i nieekonomicznie. Wtedy szukam winy w zaworach regulacyjnych. To one odpowiadają za płynność, a czasem za realny komfort pracy operatora i żywotność elementów mechanicznych.
| Typ zaworu | Funkcja | Kiedy go wybieram | Ograniczenie |
|---|---|---|---|
| Dławiący | Zmniejsza przekrój przepływu | Gdy trzeba ustawić prędkość ruchu | Sam w sobie nie stabilizuje kierunku przepływu |
| Dławiąco-zwrotny | Dławi w jedną stronę, w drugą przepuszcza swobodnie | Przy regulacji prędkości siłowników | Wymaga sensownego montażu przy samym siłowniku |
| Redukcyjny | Utrzymuje niższe ciśnienie po stronie wyjściowej | Gdy jeden obwód ma pracować łagodniej niż reszta | Nie zastępuje zabezpieczenia nadciśnieniowego |
| Bezpieczeństwa | Upuszcza nadmiar ciśnienia | Gdy trzeba chronić instalację przed przeciążeniem | Musi być dobrany do realnego ciśnienia zadziałania |
| Szybkiego spustu | Odpowietrza komorę bardzo blisko siłownika | Gdy zależy mi na skróceniu czasu cyklu | Zwiększa hałas i wymaga dobrej organizacji wydechu |
Najpraktyczniejsza zasada, jaką stosuję, brzmi prosto: regulację prędkości siłownika robię najczęściej na wylocie, a nie na zasilaniu. Dławienie odpływu zwykle daje stabilniejszy ruch, bo sprężone powietrze nie „odbija” tak łatwo jak przy ograniczaniu dopływu. Do tego przy szybkim spuście warto pamiętać o tłumiku hałasu, bo w warsztacie temat akustyki bardzo szybko przestaje być teoretyczny.
Skoro przepływ i ciśnienie mamy uporządkowane, zostaje jeszcze jedna ważna rzecz: sposób uruchamiania samego zaworu. I właśnie tu różnice między sterowaniem ręcznym, mechanicznym, pneumatycznym i elektromagnetycznym robią się naprawdę praktyczne.
Sposób sterowania jest równie ważny jak sam korpus
Ten sam zawór może zachowywać się zupełnie inaczej w zależności od tego, czy uruchamia go dźwignia, rolka, pilot pneumatyczny czy cewka elektromagnesu. Dlatego przy doborze nie patrzę tylko na symbol funkcjonalny. Zwracam też uwagę na to, kto i czym ma ten zawór przestawiać. To przekłada się na wygodę obsługi, integrację z automatyką i odporność na warunki pracy.
- Sterowanie ręczne sprawdza się przy prostych stanowiskach, testach i lokalnym odcinaniu obwodu.
- Sterowanie mechaniczne wykorzystuje elementy ruchome maszyny, na przykład krzywkę albo rolkę krańcową.
- Sterowanie pneumatyczne przydaje się tam, gdzie sygnał ma być czysto pneumatyczny i nie ma potrzeby wprowadzania elektryki.
- Sterowanie elektromagnetyczne jest najwygodniejsze w automatyce, bo łatwo je spiąć z PLC i czujnikami.
- Wyspy zaworowe porządkują wiele cewek w jednym miejscu i ułatwiają serwis większych maszyn.
W zastosowaniach przemysłowych elektromagnes zwykle wygrywa prostotą integracji. Jeśli jednak układ ma działać bardzo lokalnie albo wolałbym ograniczyć ilość okablowania przy samym urządzeniu, zawór pilotowy albo mechaniczny potrafi być lepszym wyborem. Przy siłownikach obrotowych i osprzęcie procesowym często spotyka się też rozwiązania montażowe ułatwiające wymianę zaworu bez przebudowy całego układu, co w serwisie ma duże znaczenie.
To wszystko prowadzi do jeszcze jednego porównania, które warto mieć w głowie: pneumatyka i hydraulika nie są zamienne tylko dlatego, że obie korzystają z zaworów. Różnią się założeniem pracy, a to zmienia samą konstrukcję elementu.
Dlaczego pneumatyka i hydraulika nie używają zaworów zamiennie
Na poziomie logiki działania obie dziedziny są podobne: medium przepływa, zawór steruje kierunkiem, ciśnieniem albo prędkością. Różnica zaczyna się tam, gdzie wchodzi w grę rodzaj medium. W pneumatyce pracujemy na powietrzu, które jest ściśliwe, więc układ zwykle jest szybszy, lżejszy i prostszy w odpowietrzaniu. W hydraulice medium jest znacznie mniej ściśliwe, dlatego łatwiej uzyskać dużą siłę i lepszą kontrolę obciążenia, ale kosztem wyższych wymagań szczelności i czystości.
| Aspekt | Pneumatyka | Hydraulika | Znaczenie praktyczne |
|---|---|---|---|
| Medium | Sprężone powietrze | Olej hydrauliczny | Inne uszczelnienia, inne ryzyko przecieków i inna obsługa |
| Ciśnienie robocze | Zwykle niższe | Zwykle wyższe | Konstrukcja zaworu musi wytrzymać zupełnie inne obciążenia |
| Reakcja układu | Szybka, ale bardziej podatna na sprężystość medium | Bardziej precyzyjna przy dużej sile | Regulacja przepływu wygląda podobnie, ale efekt nie jest taki sam |
| Szczelność | Przecieki bywają bardziej tolerowane, choć kosztują energię | Szczelność ma większe znaczenie operacyjne | Hydraulika wymaga zwykle ostrzejszej kontroli stanu uszczelnień |
| Typowe zadanie zaworu | Rozdzielanie, szybkie odpowietrzanie, regulacja prędkości | Precyzyjna kontrola ciśnienia i przepływu pod dużym obciążeniem | Te same nazwy nie oznaczają tych samych warunków pracy |
Ja traktuję to porównanie jako zabezpieczenie przed błędem zakupowym. Zawór do pneumatyki nie powinien być wybierany na wyczucie tylko dlatego, że „wygląda podobnie” do hydraulicznego. Inne medium, inne ciśnienia i inne oczekiwania wobec szczelności sprawiają, że pozornie bliskie elementy potrafią zachowywać się zupełnie inaczej. To już dobry moment, żeby przejść od teorii do praktycznego doboru.
Jak dobrać zawór do konkretnego układu
Przy doborze nie zaczynam od katalogu, tylko od odpowiedzi na kilka prostych pytań. To zwykle wystarcza, żeby odsiać połowę błędnych opcji. Jeśli odpowiedzi są jasne, symbol zaworu sam się zawęża. Jeśli nie są jasne, to znak, że problem nie leży w zaworze, tylko w opisie funkcji całego układu.
- Czy element ma tylko odcinać przepływ, czy sterować ruchem siłownika?
- Czy siłownik jest jednostronnego, czy dwustronnego działania?
- Czy po zaniku sygnału zawór ma wrócić sprężyną, czy zostać w ostatnim położeniu?
- Czy ważniejsza jest prędkość cyklu, czy łagodność ruchu?
- Czy układ ma pracować z jednym, czy z kilkoma poziomami ciśnienia?
- Czy zawór będzie uruchamiany ręcznie, elektrycznie, czy sygnałem pneumatycznym?
| Krok | Co sprawdzić | Dlaczego to ważne |
|---|---|---|
| 1 | Typ siłownika | Od niego zależy, czy wystarczy 3/2, czy potrzebny jest 5/2 albo 5/3 |
| 2 | Liczba dróg i położeń | To podstawowy zapis funkcji zaworu |
| 3 | Przepływ nominalny | Zbyt mały przepływ spowolni ruch, zbyt duży może utrudnić stabilną regulację |
| 4 | Ciśnienie i jakość powietrza | Brudne lub zbyt wilgotne powietrze skraca życie zaworu |
| 5 | Sposób powrotu i stan bezpieczny | Po zaniku zasilania układ powinien zachować się przewidywalnie |
| 6 | Montaż i serwis | Łatwy dostęp do cewek, tłumików i złącz przyspiesza utrzymanie ruchu |
Jeżeli miałbym wskazać jeden praktyczny skrót myślowy, powiedziałbym tak: najpierw funkcja, potem symbol, na końcu wykonanie mechaniczne. Dzięki temu nie kupuje się zaworu „podobnego do potrzebnego”, tylko taki, który naprawdę rozwiązuje konkretny problem. A ponieważ w warsztacie błędy montażowe zdarzają się częściej niż błędy w teorii, warto znać jeszcze kilka pułapek.
Najczęstsze błędy przy doborze i montażu
W serwisie widzę zwykle te same pomyłki. Nie są spektakularne, ale potrafią zjadać czas, powodować hałas i obniżać trwałość całego układu. Dobra wiadomość jest taka, że większości z nich da się uniknąć już na etapie projektu albo pierwszego uruchomienia.
- Dobór zaworu bez sprawdzenia typu siłownika, co kończy się nieprawidłowym ruchem albo brakiem pełnego powrotu.
- Zbyt mały przekrój przepływu, przez co siłownik działa wolno i nierówno.
- Dławienie ustawione po złej stronie układu, co pogarsza stabilność ruchu.
- Ignorowanie hałasu na wydechu i brak tłumika, co szybko staje się problemem BHP.
- Praca na zabrudzonym powietrzu bez filtracji i odwadniania.
- Brak jasnego stanu bezpiecznego po zaniku zasilania sterowania.
- Zbyt długie przewody między zaworem a siłownikiem, które zwiększają opóźnienia i spadki ciśnienia.
W praktyce najwięcej kosztują mnie nie awarie samych zaworów, tylko ich złe osadzenie w układzie. Jeśli zawór działa poprawnie „na stole”, ale źle pracuje przy maszynie, zwykle winne są opory przepływu, brud, hałas albo źle ustawiona logika powrotu. Dlatego w pneumatyce tak ważna jest nie tylko sama część, ale też jej otoczenie: filtracja, odpowietrzenie, długość przewodów i dostęp serwisowy.
Co warto mieć pod ręką przy serwisie i modernizacji układów
Jeżeli utrzymuję instalację przez dłuższy czas, wolę standaryzować zawory zamiast mnożyć przypadkowe warianty. To upraszcza magazyn części, przyspiesza wymianę i zmniejsza ryzyko pomyłki na hali. W warsztacie liczy się nie tylko to, czy układ działa, ale też jak szybko da się go przywrócić do pracy.
Przy modernizacji dobrze sprawdzają się trzy proste zasady: wybieram możliwie jeden rodzinny typ zaworu, zostawiam czytelne oznaczenie portów i testuję układ przy obniżonym ciśnieniu przed pełnym rozruchem. Takie podejście daje mniej niespodzianek niż doraźne poprawki „na już”, które potem trudno odtworzyć przy kolejnej awarii.
W praktyce to właśnie dobór do funkcji, a nie sama nazwa elementu, przesądza o jakości całego układu. Gdy zawór pasuje do siłownika, przepływu, sterowania i warunków serwisowych, pneumatyka pracuje przewidywalnie, ciszej i bez zbędnych strat. I to jest ten moment, w którym technicznie prosty element zaczyna naprawdę robić różnicę.
