W warsztacie jeden nieczytelny wymiar potrafi kosztować więcej niż sama obróbka detalu. Dobry rysunek techniczny pokazuje nie tylko kształt części, lecz także wymagane wymiary, tolerancje, materiał, obróbkę i sposób kontroli. Poniżej wyjaśniam, jak czytać taką dokumentację, jak dobierać pomiary oraz gdzie najczęściej pojawiają się błędy.
Dokumentacja i pomiar muszą opisywać ten sam wyrób
- Widoki i przekroje pokazują geometrię elementu bez konieczności rysowania każdego szczegółu w jednym rzucie.
- Wymiar nominalny określa wartość docelową, a tolerancja wyznacza dopuszczalny zakres odchyłki.
- PN-EN ISO 129-1 opisuje ogólne zasady prezentowania wymiarów i tolerancji.
- Suwmiarka wystarcza do wielu kontroli warsztatowych, ale nie zastępuje mikrometru ani sprawdzianu tam, gdzie wymagana jest większa dokładność.
- Temperatura, zabrudzenia i nacisk pomiarowy mogą zmienić wynik bardziej, niż początkujący zwykle zakłada.
Po co powstaje dokumentacja techniczna
Dokumentacja techniczna jest wspólnym językiem konstruktora, technologa, operatora maszyny i kontrolera jakości. Jej zadaniem nie jest stworzenie efektownego obrazka, tylko jednoznaczne opisanie wyrobu, który można wykonać i później sprawdzić.
W mechanice spotyka się przede wszystkim rysunki wykonawcze, złożeniowe i schematy. Rysunek wykonawczy dotyczy pojedynczej części, na przykład wałka, tulei albo uchwytu. Złożeniowy pokazuje, jak kilka elementów współpracuje ze sobą, dlatego zawiera numery części, ich wzajemne położenie i często wykaz elementów.
Rysunek wykonawczy a złożeniowy
Na dokumencie wykonawczym szukam przede wszystkim wymiarów funkcjonalnych, tolerancji, materiału, chropowatości i informacji o obróbce. W przypadku złożenia ważniejsze stają się pasowania, kolejność montażu i położenie części. Pomylenie tych dwóch funkcji prowadzi do częstego błędu: próby wykonania pojedynczej części na podstawie arkusza, który opisuje cały zespół.
Normy porządkują sposób przedstawiania linii, napisów, widoków i wymiarów. W praktyce najczęściej spotyka się rodzinę ISO 128 dotyczącą zasad przedstawiania, ISO 129 dotyczącą wymiarowania oraz ISO 1101 związaną z tolerancjami geometrycznymi. Nie trzeba znać wszystkich zapisów na pamięć, ale trzeba wiedzieć, że symbol na rysunku ma określone znaczenie i nie powinien być interpretowany „na oko”.
Jak czytać widoki, linie i tabliczkę

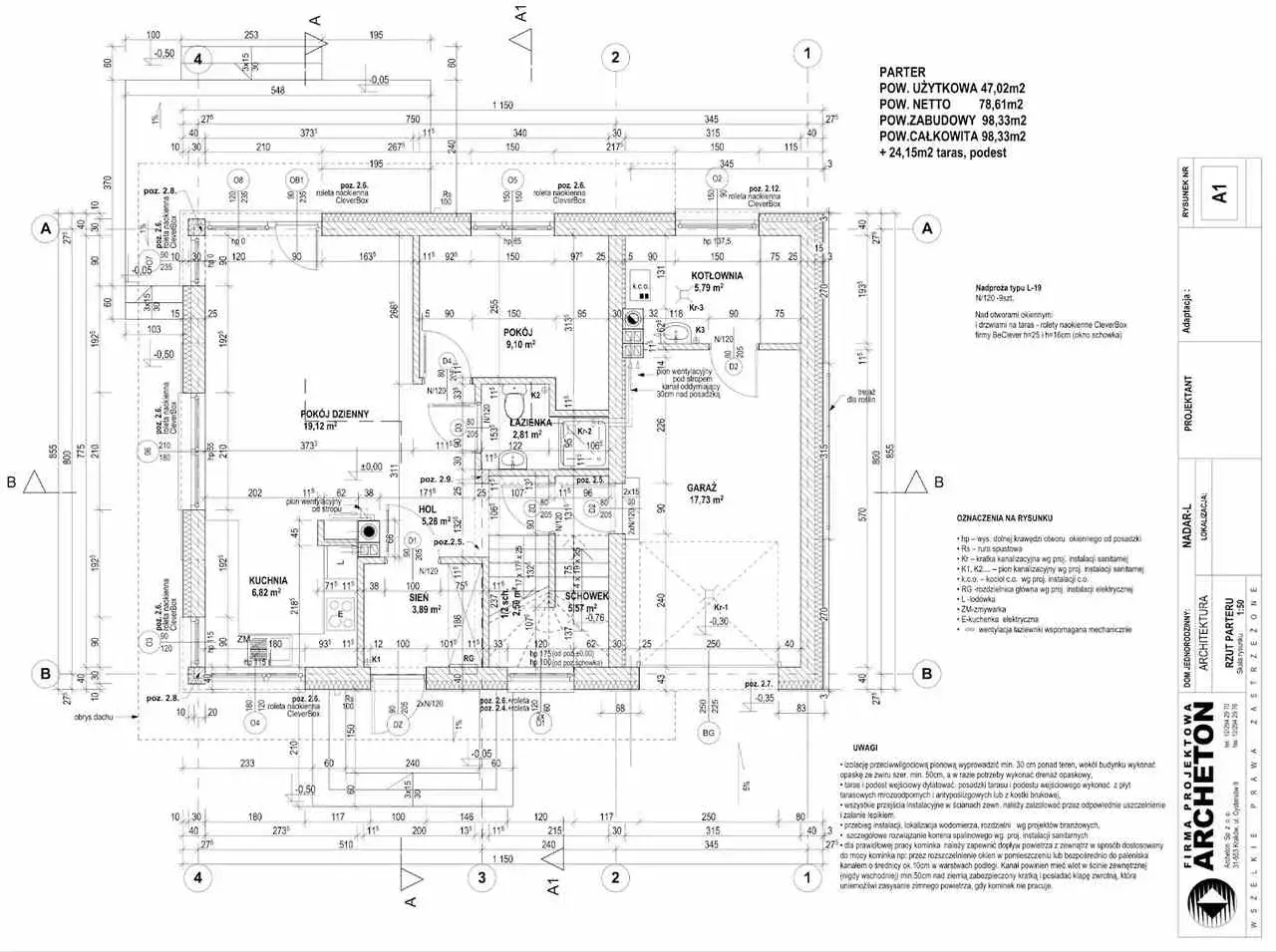

Czytanie zaczynam od tabliczki rysunkowej, a nie od pierwszej znalezionej liczby. Sprawdzam numer dokumentu, nazwę części, materiał, skalę, jednostki, rewizję oraz osobę odpowiedzialną za zatwierdzenie. Numer rewizji ma duże znaczenie, bo starsza wersja może zawierać inne wymiary albo zmienione tolerancje.
Widok główny powinien pokazywać najważniejsze cechy elementu. Pozostałe rzuty uzupełniają informacje o szerokości, głębokości, otworach i położeniu szczegółów. Jeżeli wewnętrzna geometria jest niewidoczna, stosuje się przekrój albo kład, zamiast przeładowywać rysunek liniami kreskowymi.
Znaczenie podstawowych linii
| Rodzaj linii | Typowe zastosowanie |
|---|---|
| Ciągła gruba | Widoczne krawędzie i zarysy przedmiotu |
| Ciągła cienka | Linie wymiarowe, pomocnicze i kreskowanie przekrojów |
| Kreskowa | Krawędzie niewidoczne w danym widoku |
| Łańcuchowa cienka | Osie symetrii i osie otworów |
Podziałka, na przykład 1:2 albo 2:1, nie zmienia rzeczywistego wymiaru części. Wartość odczytuje się z liczby wymiarowej, nie z mierzenia odcinka linijką na wydruku. To prosta zasada, a mimo to właśnie jej złamanie potrafi wywołać serię błędów przy przygotowaniu materiału.
Wymiar nominalny nie mówi wszystkiego
Liczba 50 mm na rysunku oznacza wymiar nominalny, czyli wartość odniesienia. Dopiero zapis tolerancji mówi, czy rzeczywisty wymiar może wynosić na przykład od 49,95 do 50,05 mm. Jeżeli tolerancji nie podano bezpośrednio przy wymiarze, trzeba sprawdzić tolerancje ogólne w tabelce lub uwagach dokumentu.
| Oznaczenie | Co opisuje | Przykład interpretacji |
|---|---|---|
| 50 ±0,05 | Tolerancja symetryczna | Wymiar dopuszczalny od 49,95 do 50,05 mm |
| 50 +0,02 / 0 | Tolerancja jednostronna | Wymiar dopuszczalny od 50,00 do 50,02 mm |
| Ø20 H7 | Pasowanie według pola tolerancji | Otwór wymaga odczytania odchyłek z właściwej tablicy normowej |
| Ra 3,2 | Wymagana chropowatość powierzchni | Powierzchnia musi spełnić wskazany parametr, nie tylko wymiar |
Najczęściej kontrolowanym parametrem jest wymiar liniowy, lecz o działaniu części decydują także kształt, kierunek i położenie. Tolerancja prostopadłości nie jest tym samym co tolerancja średnicy, a bicie promieniowe nie opisuje po prostu „krzywego wałka”. Każde z tych wymagań odnosi się do innego problemu funkcjonalnego.
Bazy i tolerancje geometryczne
Baza to powierzchnia, oś albo punkt, względem którego ocenia się położenie innego elementu. Przykładowo otwory w płycie mogą być wymiarowane od jednej krawędzi bazowej i od osi prostopadłej do niej. Dzięki temu operator i kontroler korzystają z tego samego układu odniesienia, zamiast wybierać własny punkt startowy.
Nie należy dodawać bardzo ciasnych tolerancji bez powodu. Tolerancja 0,01 mm może wymagać stabilnej maszyny, właściwego zamocowania, kontrolowanej temperatury i pomiaru na odpowiednim sprzęcie. Jeżeli funkcja części tego nie wymaga, zbyt rygorystyczny zapis podnosi koszt wykonania i zwiększa ryzyko odrzutów.
Jak przełożyć zapis z arkusza na pomiar
Pomiar powinien wynikać z wymagania, a nie z dostępności narzędzia. Najpierw ustalam, co ma zostać potwierdzone, potem wybieram przyrząd, sposób podparcia i liczbę punktów pomiarowych. Taka kolejność ogranicza sytuacje, w których ktoś mierzy łatwy do zmierzenia wymiar, ale pomija ten, który rzeczywiście decyduje o montażu.
- Odczytaj wymiar, tolerancję, bazę i ewentualną uwagę technologiczną.
- Oczyść detal oraz powierzchnie pomiarowe z wiórów, oleju i zadziorów.
- Sprawdź stan przyrządu i jego aktualne sprawdzenie lub wzorcowanie.
- Ustaw element zgodnie z bazą wskazaną w dokumentacji.
- Wykonaj pomiar w kilku punktach, jeżeli kontrolowany jest kształt, średnica lub płaskość.
- Zapisz wynik razem z numerem części i oznaczeniem przyrządu.
| Przyrząd | Najlepsze zastosowanie | Ograniczenie |
|---|---|---|

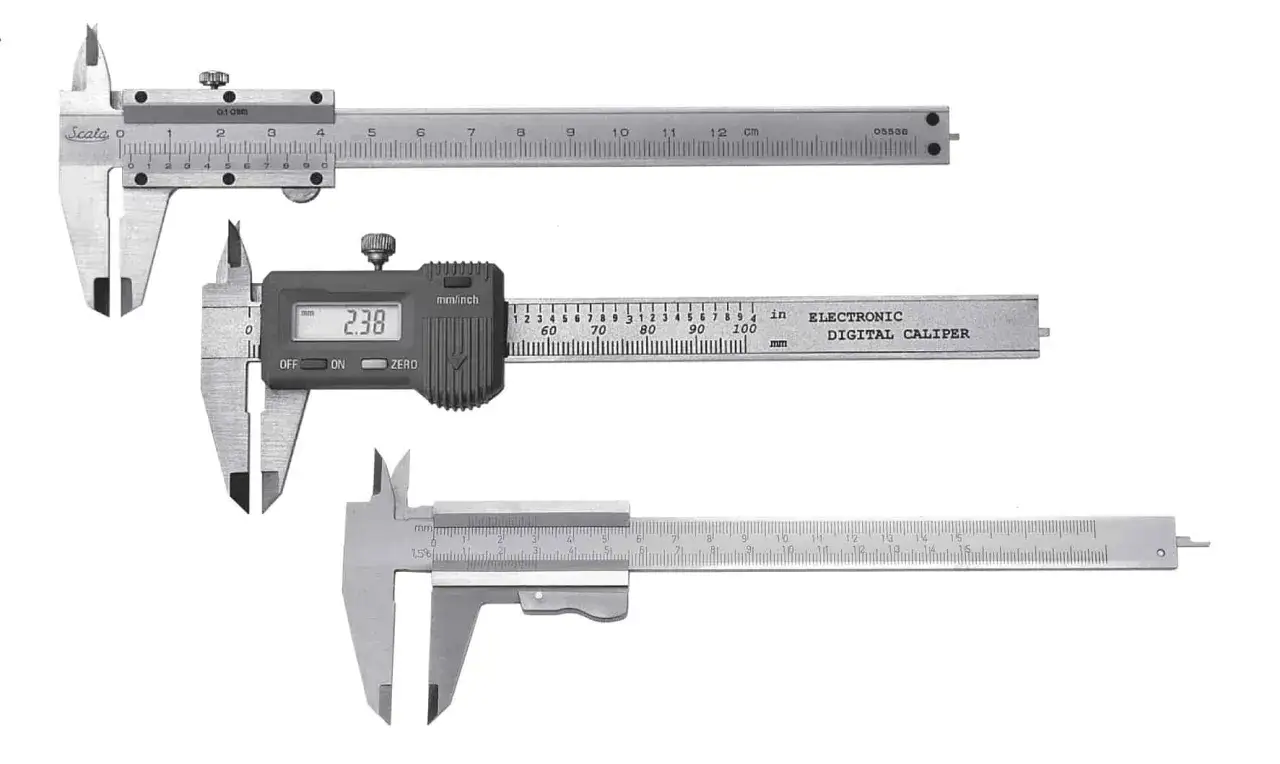

| Suwmiarka | Wymiary zewnętrzne, wewnętrzne i głębokość w typowej kontroli warsztatowej | Wynik zależy od ustawienia szczęk i siły docisku |
| Mikrometr | Dokładna kontrola średnic i grubości | Ma ograniczony zakres i wymaga prawidłowego nacisku |
| Czujnik zegarowy | Bicie, odchyłka, równoległość i ustawienie elementu | Sam nie podaje wymiaru bez odpowiedniego układu bazowego |
| Sprawdzian | Szybka kontrola przechodzi-nie przechodzi w produkcji seryjnej | Nie pokazuje dokładnej wartości odchyłki |
| Współrzędnościowa maszyna pomiarowa | Złożone kształty, położenie otworów i tolerancje geometryczne | Wymaga programu, przygotowania baz i odpowiednich warunków pomiaru |
Przyrząd powinien mieć dokładność odpowiednią do tolerancji. Dla luźnego wymiaru warsztatowego suwmiarka może być wystarczająca, ale przy wymaganiu rzędu setnych milimetra lepiej użyć mikrometru albo sprawdzianu. Sam wyświetlacz cyfrowy nie gwarantuje wiarygodności, jeśli przyrząd jest zużyty, zabrudzony lub używany pod kątem.
Przeczytaj również: Magnum MIG 208 MMA - Spawarka 3w1 - czy to dobry wybór?
Warunki, które zmieniają wynik
Stalowy detal i przyrząd powinny mieć zbliżoną temperaturę. Przy długich elementach różnica kilku stopni może już mieć znaczenie, szczególnie gdy tolerancja jest mała. W kontroli dokładnej przyjmuje się warunki zgodne z wymaganiami zakładowymi lub dokumentacją, często odnoszone do temperatury 20°C.
Nie wolno mierzyć powierzchni z gratem i traktować uzyskanego wyniku jako wymiaru gotowego. Równie częsty problem to pomiar wałka tylko w jednym miejscu. Obrócenie go i sprawdzenie kilku przekrojów pozwala wykryć owalność, stożkowatość albo lokalne uszkodzenie.
Błędy, które najczęściej psują wykonanie części
Pierwszym błędem jest mierzenie rysunku zamiast odczytywania wartości wymiarowych. Drugim bywa pomijanie tolerancji ogólnej, materiału i chropowatości, bo operator skupia się wyłącznie na geometrii. Część może mieć prawidłową długość, a mimo to nie nadawać się do montażu przez złą powierzchnię albo przesunięty otwór.
- Powtarzanie tego samego wymiaru w kilku miejscach może stworzyć sprzeczne wymagania.
- Brak jednoznacznej bazy powoduje, że każdy mierzy położenie od innej krawędzi.
- Zbyt wiele linii kreskowych utrudnia rozpoznanie rzeczywistego zarysu.
- Brak oznaczenia jednostek może prowadzić do pomyłki między milimetrami a calami.
- Kontrola tylko jednego wymiaru nie potwierdza spełnienia tolerancji kształtu ani położenia.
- Praca na nieaktualnej rewizji może unieważnić nawet poprawnie wykonany pomiar.
W dokumentacji dla obróbki metali szczególnie ważne są też informacje o otworach, gwintach, spoinach, obróbce cieplnej i powierzchniach bazowych. Gdy symbol jest niejasny, zatrzymuję proces i wyjaśniam zapis z konstruktorem lub technologiem. Domysł jest tańszy tylko do chwili wykonania pierwszego wadliwego detalu.
Gdy dokumentacja ma wspierać bezpieczeństwo pracy
Sam arkusz nie zastępuje instrukcji stanowiskowej, ale może wpływać na bezpieczny przebieg pracy. Masa elementu, ostre krawędzie, sposób mocowania, kolejność operacji i wymagane narzędzia powinny być znane przed uruchomieniem maszyny. Szczególnie przy dużych detalach nie wystarczy wiedzieć, jaki wymiar uzyskać, trzeba także bezpiecznie ustalić przedmiot.
Pomiar wykonuję po zatrzymaniu maszyny i usunięciu zagrożenia od ruchomych części. Nie przykładam suwmiarki do obrabianego elementu, nie usuwam wiórów dłonią i nie opieram się na detalu, który może być nagrzany. Dokładność nie usprawiedliwia omijania zasad BHP, a pośpiech przy kontroli często kończy się zarówno błędnym wynikiem, jak i urazem.
Jak zbudować nawyk pewnej kontroli
Najlepszy schemat jest prosty: przeczytać tabliczkę, ustalić bazę, wypisać wymagane cechy, dobrać przyrząd i dopiero wtedy rozpocząć pomiar. Przy części krytycznej dla montażu dobrze oddzielić kontrolę międzyoperacyjną od końcowej, bo pozwala wykryć problem zanim powstanie cała seria braków.
Dobry arkusz nie musi być przeładowany opisami. Powinien za to jasno wskazywać co wykonać, z jaką tolerancją i względem czego sprawdzić. Gdy te trzy informacje są czytelne, dokumentacja naprawdę pomaga w warsztacie, skraca uzgodnienia i ogranicza koszt poprawek.
