Pomiar prądu wymaga jednego ważnego ruchu: miernik trzeba włączyć w szereg z obciążeniem, a nie równolegle. Od tego zależy nie tylko wynik, ale też to, czy nie zrobisz zwarcia albo nie spalisz bezpiecznika w mierniku. Jeśli zastanawiasz się, jak podłączyć amperomierz, najważniejsze są trzy rzeczy: właściwe miejsce w obwodzie, dobór zakresu i rozpoznanie, czy mierzysz prąd stały, czy zmienny. Poniżej prowadzę przez to krok po kroku, bez zbędnej teorii, ale z komentarzami, które naprawdę przydają się w warsztacie i automatyce.
W praktyce zawsze zaczynam od pytania, co dokładnie chcę zmierzyć. Inaczej podchodzi się do pętli 4–20 mA, inaczej do silnika, a jeszcze inaczej do prostego układu z zasilaczem laboratoryjnym. To rozróżnienie oszczędza czas, miernik i nerwy.
Najważniejsze zasady w jednym miejscu
- Amperomierz wpina się szeregowo, bo cały prąd musi przepłynąć przez miernik.
- Pomiar zaczynam od najwyższego zakresu, a dopiero potem schodzę niżej.
- Przewód czarny trafia do COM, a czerwony do gniazda prądowego zgodnego z zakresem.
- Przy prądzie stałym pilnuję biegunowości, a przy zmiennym wybieram właściwy tryb AC.
- W delikatnych układach sterowania liczy się spadek napięcia na mierniku, czyli burden voltage.
- Jeśli nie chcę rozcinać obwodu, często lepsze są cęgi prądowe.

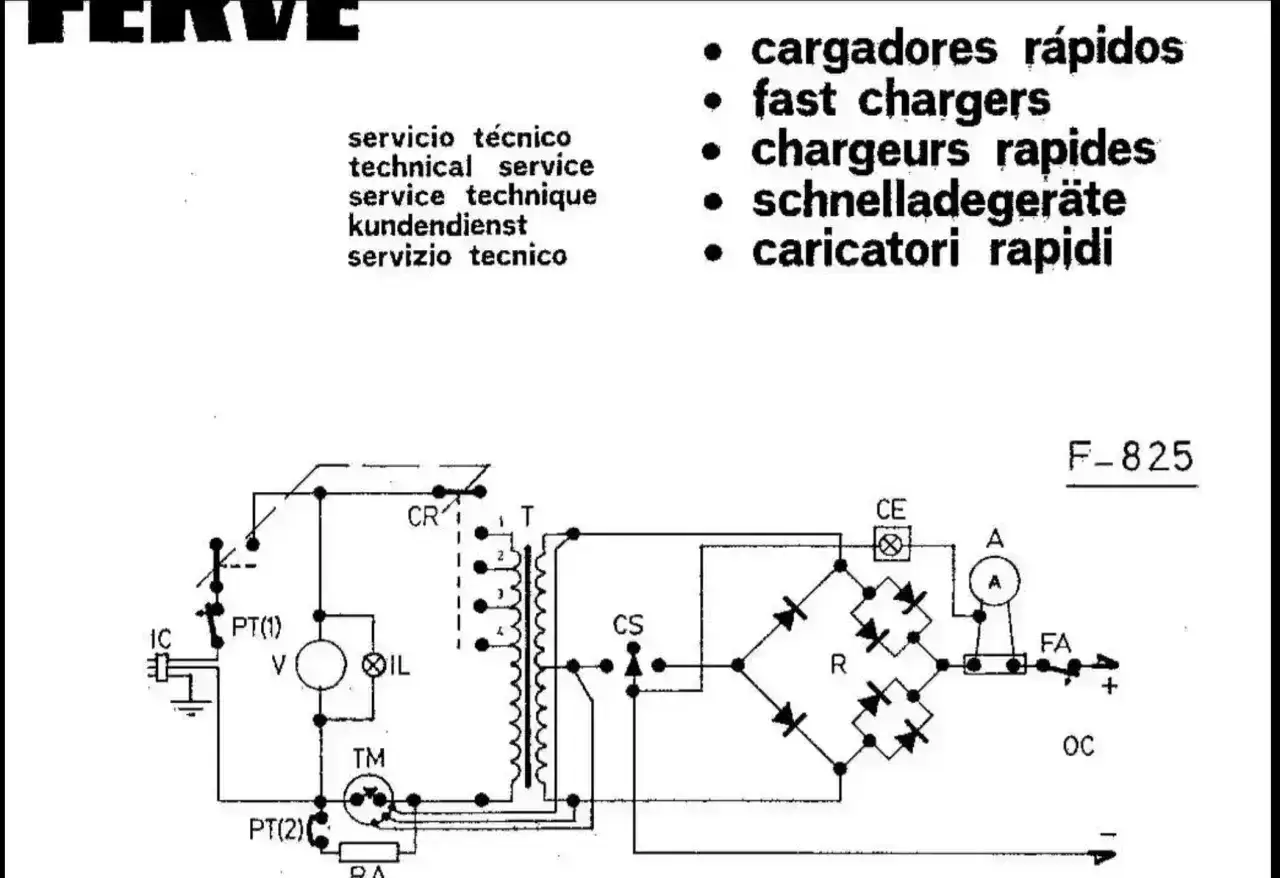

Dlaczego amperomierz wpina się szeregowo
Amperomierz nie działa jak voltomierz. Jego zadaniem jest przepuścić przez siebie cały mierzony prąd, więc musi stać w tym samym torze co odbiornik. W praktyce oznacza to rozłączenie jednego przewodu i wstawienie miernika między oba końce przerwy. Gdy ktoś wpina go równolegle, omija odbiornik i tworzy drogę o bardzo małej rezystancji, czyli w skrajnym przypadku krótkie zwarcie.
Ta różnica brzmi banalnie, ale właśnie ona najczęściej decyduje o błędzie początkujących. Woltomierz ma dużą rezystancję wejściową i „patrzy” na napięcie z boku. Amperomierz ma bardzo małą rezystancję i ma być częścią obwodu. To dlatego pomiar prądu jest bardziej inwazyjny niż pomiar napięcia. Ja zawsze przypominam sobie prostą zasadę: jeśli nie rozcinasz toru prądowego, to jeszcze nie mierzysz prądu.
W obwodach niskonapięciowych, na przykład z zasilaczem 12 V albo 24 V DC, taki zabieg jest zwykle prosty. Przy instalacjach sieciowych i układach maszynowych robi się już mniej wygodnie, bo trzeba zachować większą ostrożność i znać układ przewodów. Właśnie dlatego kolejny krok jest ważniejszy, niż wielu osobom się wydaje: trzeba zrobić to metodycznie, a nie „na skróty”.
Jak wpiąć miernik krok po kroku
Najprostszy i najbezpieczniejszy schemat działania wygląda tak: wyłącz zasilanie, rozłącz obwód, wstaw miernik i dopiero potem włącz zasilanie. To nie jest biurokracja, tylko sposób na to, żeby nie wprowadzić przypadkowego zwarcia w momencie wkładania przewodów.
- Wyłącz zasilanie układu i upewnij się, że w obwodzie nie ma energii, która mogłaby narobić szkód.
- Ustaw funkcję pomiaru prądu. Jeśli nie wiesz, ile wyniesie odczyt, zacznij od najwyższego zakresu.
- Włóż czarny przewód do COM, a czerwony do gniazda prądowego zgodnego z zakresem, zwykle mA/µA albo 10 A.
- Rozłącz jeden przewód w miejscu, w którym chcesz zmierzyć prąd.
- Wstaw miernik w przerwę tak, aby cały prąd płynął przez jego zaciski.
- Włącz zasilanie i odczytaj wynik.
- Jeśli pomiar jest niewielki, schodź na niższy zakres, żeby poprawić rozdzielczość.
- Po zakończeniu pomiaru przełóż czerwony przewód z powrotem do gniazda napięciowego, jeśli twój miernik tego wymaga.
Ja zwykle rozłączam przewód dodatni w obwodach DC, bo łatwiej zachować porządek przy dalszej diagnostyce. Technicznie ważniejsze jest jednak to, by miernik znalazł się dokładnie między dwoma końcami przerwanego toru, a nie obok niego.
Przy prądzie stałym pilnuję biegunowości
W obwodzie DC kierunek podłączenia ma znaczenie. Jeśli odwrócisz przewody, często zobaczysz wartość z minusem. Sam pomiar zwykle nadal jest poprawny, ale znak ułatwia czytanie kierunku przepływu. W zasilaczach, akumulatorach i pętlach 24 V w automatyce wolę trzymać się jednego kierunku, bo później łatwiej porównać wyniki.
Przeczytaj również: Który metal nie rdzewieje? Wybierz odporny na korozję!
Przy prądzie zmiennym liczy się poprawny tryb
W AC nie ma biegunowości, ale ma znaczenie, czy miernik mierzy wartość skuteczną i czy nadaje się do przebiegów niesinusoidalnych. Przy zwykłym zasilaniu sieciowym większość współczesnych multimetrów daje radę, ale przy falownikach, zasilaczach impulsowych i sterowaniu napędami trzeba już uważać na jakość pomiaru. W takich układach odczyt bez właściwego trybu potrafi być mylący, nawet jeśli sam sposób wpięcia jest poprawny.
Skoro zasada i kolejność są jasne, największe znaczenie ma teraz dobór zakresu i gniazda. To właśnie tu najczęściej rozstrzyga się, czy pomiar będzie wygodny, czy skończy się przepalonym bezpiecznikiem.
Jak dobrać zakres, gniazdo i bezpiecznik
Najwięcej szkód robi nie sam pomiar, tylko źle dobrany zakres. Jeśli przewód trafi do nie tego gniazda, a zakres będzie za niski, miernik albo pokaże błąd, albo zareaguje przepaleniem bezpiecznika. Ja zaczynam od gniazda o najwyższym dopuszczalnym prądzie, a dopiero potem schodzę niżej, kiedy widzę, że układ pobiera mało.
| Sytuacja | Co wybieram | Dlaczego |
|---|---|---|
| Elektronika, sygnały sterujące, pętla 4–20 mA | Zakres mA/µA, najlepiej od najwyższej pozycji | Lepsza rozdzielczość i mniejsze ryzyko błędu na starcie |
| Silnik, grzałka, większy odbiornik | Zakres 10 A lub 20 A, zależnie od modelu | Większy zapas bezpieczeństwa przy wyższym poborze |
| Nie znam poboru prądu | Zaczynam od najwyższego dostępnego zakresu | Chroni miernik i pozwala uniknąć przepalenia bezpiecznika |
| Nie chcę rozcinać przewodu | Cęgi prądowe | Pomiar bez otwierania obwodu |
W wielu miernikach gniazdo mA/µA jest zabezpieczone osobnym bezpiecznikiem, a tor 10 A ma inny limit pracy. Nie zakładam, że każdy model jest identyczny, bo nie jest. Zawsze sprawdzam opis nadrukowany przy gniazdach i instrukcję konkretnego miernika.
Im niższy zakres, tym zwykle lepsza rozdzielczość, ale miernik wprowadza też własny spadek napięcia, czyli tak zwany burden voltage. W delikatnych układach sterowania może to lekko zaniżyć prąd, więc przy małych sygnałach nie warto wybierać zbyt „ciężkiego” miernika, jeśli celem jest precyzja. To szczególnie ważne tam, gdzie każde dziesiątki miliwoltów mają znaczenie.
Kiedy zakres jest już ustawiony, najwięcej problemów robią błędy praktyczne. I właśnie one najczęściej pojawiają się podczas pierwszego, „na szybko” wykonanego pomiaru.
Najczęstsze błędy, które psują pomiar
- Podłączenie równoległe zamiast szeregowego - miernik zachowuje się wtedy jak bardzo mała rezystancja i może zrobić zwarcie.
- Wpięcie przewodu czerwonego do złego gniazda - szczególnie częste po wcześniejszym pomiarze napięcia.
- Start od zbyt niskiego zakresu - kończy się komunikatem o przeciążeniu albo spalonym bezpiecznikiem.
- Ignorowanie biegunowości w DC - wynik jest poprawny, ale znak minus potrafi wywołać niepotrzebną panikę.
- Mylenie prądu rozruchowego z prądem roboczym - silnik, elektromagnes czy grzałka mogą chwilowo pobierać znacznie więcej niż po ustabilizowaniu pracy.
- Pomiar bez sprawdzenia, czy obwód jest AC czy DC - to prosta droga do mylącego odczytu.
Przy maszynach warsztatowych szczególnie uważałbym na prąd rozruchowy. Silnik, sprężarka albo wentylator przez pierwsze sekundy potrafią pobierać wyraźnie więcej niż później. Jeśli ktoś porówna tylko ten moment z tabliczką znamionową, łatwo wyciągnie błędny wniosek o przeciążeniu.
Drugim klasycznym błędem jest zapomnienie o torze pomiarowym po zakończeniu pracy. Czerwony przewód zostawiony w gnieździe A bywa kłopotliwy przy następnym pomiarze napięcia. Sam widziałem więcej niż jeden przypadek, w którym to drobiazg psuł cały serwis.
W automatyce pętla 4–20 mA wymaga trochę więcej uwagi
W automatyce szczególnie często mierzy się pętle 4–20 mA, bo taki sygnał jest odporny na zakłócenia i wygodny dla sterowników PLC. Tu schemat podłączenia nadal jest szeregowy, ale dochodzi jeden problem: każdy miernik zabiera część dostępnego napięcia. Jeśli zasilanie pętli jest zbyt niskie albo przewody są długie, po wpięciu miernika pętla może przestać pracować poprawnie, choć sam przetwornik jest sprawny.
Dlatego przy takiej diagnostyce robię trzy rzeczy:
- sprawdzam, czy zasilacz pętli ma odpowiedni zapas napięcia,
- używam miernika o możliwie małym wpływie na obwód,
- jeśli producent przewidział punkty testowe, korzystam z nich zamiast improwizować.
W układach z czujnikami ciśnienia, temperatury czy pozycjonowania nie zakładam od razu awarii przetwornika. Czasem po prostu pętla działa na granicy możliwości i dodatkowy spadek napięcia wprowadzony przez miernik wystarcza, by całość zaczęła się zachowywać niestabilnie. To typowa pułapka w szafach sterowniczych, gdzie wszystko wydaje się „niby dobrze”, dopóki nie zsumujesz wszystkich spadków napięcia.
Jeżeli wynik ma sens tylko po odłączeniu jednego z elementów, traktuję to jako sygnał, że trzeba przejrzeć cały tor, a nie tylko sam czujnik. W automatyce takie podejście oszczędza mnóstwo czasu, bo problem często leży w zasilaniu, okablowaniu albo niewłaściwym doborze zakresu, a nie w samym urządzeniu pomiarowym.
Amperomierz, multimetr i cęgi prądowe nie są zamienne
Nie zawsze klasyczny pomiar szeregowy jest najlepszy. W warsztacie, przy większych silnikach, nagłych kontrolach albo pracy na już działającej instalacji, cęgi prądowe bywają rozsądniejsze. Z kolei zwykły multimetr ustawiony na prąd sprawdza się tam, gdzie potrzebuję prostego, bezpośredniego odczytu i mogę bez problemu rozłączyć obwód.| Narzędzie | Kiedy go używam | Plus | Minus |
|---|---|---|---|
| Amperomierz wpięty w obwód | Precyzyjne pomiary w małych i średnich układach, także w automatyce | Bezpośredni odczyt prądu | Trzeba rozcinać obwód i uważać na spadek napięcia |
| Multimetr na zakresie A | Serwis, diagnostyka, warsztat | Uniwersalny i łatwo dostępny | Wymaga ostrożności przy gnieździe i bezpieczniku |
| Cęgi prądowe | Większe prądy, szybka kontrola, pomiar bez rozłączania przewodu | Pomiar bez ingerencji w obwód | Przy bardzo małych prądach i niektórych sygnałach bywa mniej wygodne |
Cęgi szczególnie dobrze wypadają przy większych odbiornikach, bo nie trzeba przerywać pracy układu. W wersjach do prądu stałego używają zwykle efektu Halla, więc sprawdzają się też poza klasycznym AC. Jeśli jednak zależy mi na dokładnym odczycie małych prądów sterowania, nadal wybieram pomiar szeregowy, bo daje bardziej jednoznaczny wynik.
To rozróżnienie jest praktyczne, nie teoretyczne. W warsztacie i automatyce nie chodzi o to, żeby mieć jeden „najlepszy” sposób, tylko wybrać narzędzie, które najmniej zakłóci badany obwód.
Co sprawdzam, zanim uznam odczyt za wiarygodny
Po wykonaniu pomiaru nie zamykam tematu od razu. Najpierw porównuję wynik z tym, czego spodziewam się po odbiorniku, tabliczce znamionowej albo dokumentacji układu. Jeśli różnica jest duża, wracam do podstaw: zasilania, stanu przewodów, rodzaju obciążenia i poprawności zakresu.
- Sprawdzam, czy urządzenie pracuje w stanie ustalonym, czy dopiero się rozpędza.
- Patrzę, czy obciążenie jest realnie włączone, a nie tylko „w teorii” podłączone.
- Kontroluję, czy przewody pomiarowe są w odpowiednich gniazdach.
- W DC zwracam uwagę na znak minus, bo mówi mi o kierunku podłączenia.
- Przy silnikach i grzałkach uwzględniam chwilowy prąd rozruchowy.
Jeśli odczyt jest zbyt niski, podejrzewam spadek napięcia zasilania, słaby styk albo zaniżający wpływ samego miernika. Jeśli jest zbyt wysoki, szukam przeciążenia, zatarcia, zwarcia lub błędu w układzie sterowania. W praktyce właśnie takie sprawdzanie „po kolei” daje najlepsze efekty, bo nie opiera się na domysłach, tylko na logicznej weryfikacji całego toru prądowego.
Najpewniejszy porządek jest prosty: najpierw odłącz zasilanie, potem wstaw miernik szeregowo, zacznij od najwyższego zakresu i dopiero później schodź niżej. Taki sposób pracy chroni sprzęt, przyspiesza diagnostykę i pozwala naprawdę zrozumieć, co dzieje się w obwodzie.
