Rezystor to podstawowy element, bez którego trudno sensownie zbudować prosty układ LED, wejście sterownika czy tor pomiarowy. W tym tekście wyjaśniam, co to jest rezystor, jak działa, jak czytać jego oznaczenia i jak dobrać go do praktycznych zastosowań w elektronice, automatyce i warsztacie.
Najważniejsze informacje na start
- Rezystor ogranicza prąd, pomaga dzielić napięcie i chroni inne elementy układu przed przeciążeniem.
- Jego działanie opisuje przede wszystkim prawo Ohma: im większa rezystancja, tym mniejszy prąd przy tym samym napięciu.
- Przy doborze liczą się nie tylko omy, ale też moc, tolerancja, temperatura pracy i typ obudowy.
- W praktyce spotyka się rezystory stałe, regulowane, mocy oraz bocznikowe do pomiaru prądu.
- Najczęstszy błąd początkujących to patrzenie wyłącznie na wartość oporu i ignorowanie nagrzewania.
- Jeśli masz wątpliwości, wartość elementu najlepiej potwierdzić miernikiem, a nie samymi oznaczeniami.
Jaką rolę pełni rezystor w obwodzie
Najkrócej: rezystor stawia opór przepływowi prądu. Dzięki temu można ograniczyć natężenie, ustawić spadek napięcia na wybranym fragmencie obwodu albo odciążyć bardziej wrażliwe elementy, takie jak diody LED, wejścia sterowników czy układy pomiarowe. W praktyce rezystor nie „zużywa” prądu, tylko zamienia część energii elektrycznej w ciepło.
Ja zwykle patrzę na niego jak na element porządkujący pracę układu. Bez rezystora wiele prostych połączeń działałoby zbyt agresywnie: prąd byłby za duży, napięcie na wejściu zbyt wysokie, a elektronika pracowałaby poza bezpiecznym zakresem. To właśnie dlatego ten niepozorny element pojawia się zarówno w amatorskich płytkach, jak i w szafach automatyki.
Najważniejsze jest więc nie samo istnienie oporu, ale to, co ten opór robi z prądem i napięciem. Skoro to już jasne, można przejść do samego mechanizmu działania.
Jak działa opór elektryczny w praktyce
Podstawą jest prawo Ohma: U = I × R. Jeśli napięcie pozostaje stałe, a rezystancja rośnie, prąd spada. I odwrotnie: mniejszy opór pozwala na większy przepływ prądu. To prosta zależność, ale w praktyce decyduje o bezpieczeństwie i stabilności całego układu.
Zwykły rezystor jest elementem liniowym, czyli w swoim podstawowym zakresie zachowuje się przewidywalnie. Oczywiście w realnym świecie wpływ ma temperatura: wraz z nagrzewaniem wartość oporu może się nieznacznie zmieniać. Dlatego w precyzyjnych układach patrzy się nie tylko na samą rezystancję, ale też na współczynnik temperaturowy rezystancji, czyli informację o tym, jak bardzo element „odpływa” od swojej wartości nominalnej wraz ze zmianą temperatury.
Rezystor się nagrzewa, bo część energii zamienia w ciepło. W obwodach małej mocy to zwykle nie problem, ale przy większym obciążeniu robi się to już bardzo ważne. Moc wydzielana w rezystorze opisuje zależność P = U × I, a w praktyce także P = I² × R lub P = U² / R. Jeśli element ma 0,25 W, nie warto pracować na granicy tej wartości. Zapas jest tu po prostu rozsądny.
Warto też pamiętać, że oprócz rezystorów stałych istnieją elementy regulowane, takie jak potencjometry i reostaty. One pozwalają zmieniać opór w pewnym zakresie, ale zasada pozostaje ta sama: kontrola prądu i napięcia przez opór. Na tym tle szczególnie ważne staje się pytanie, jak odczytać realną wartość konkretnego elementu.
Jak czytać wartość i oznaczenia na obudowie

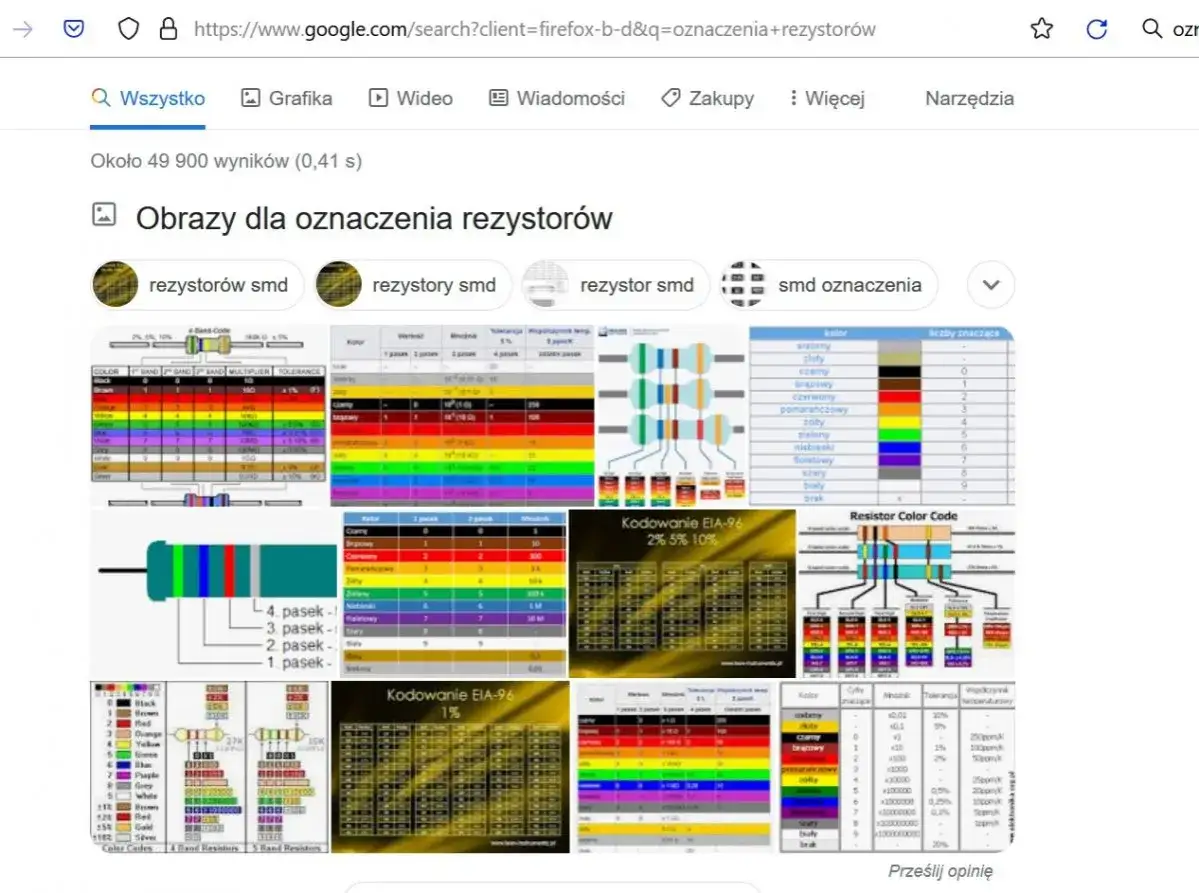

Tu początkujący najczęściej się mylą, bo rezystor nie zawsze ma wartość zapisaną wprost. Na elementach przewlekanych spotyka się paski barwne, a na większych lub SMD często nadruk typu 120, 1k1 czy 0R1. Jeśli zapis jest prosty, łatwo go odczytać: 1k1 to 1,1 kΩ, a 0R1 to 0,1 Ω.
W rezystorach z paskami kolorowymi najczęściej pierwsze dwa paski oznaczają cyfry, trzeci mnożnik, a czwarty tolerancję. W wersji pięciopaskowej pierwsze trzy paski to cyfry, a kolejne dwa określają mnożnik i tolerancję. Sama metoda jest prosta, ale przy małych elementach i słabszym świetle naprawdę łatwo o pomyłkę, więc w razie niepewności sprawdzam element miernikiem.
| Oznaczenie | Znaczenie | Komu się przydaje |
|---|---|---|
| 220 | 220 Ω | Proste ograniczanie prądu, np. w LED |
| 4R7 | 4,7 Ω | Niskoomowe układy i pomiary |
| 1k0 | 1,0 kΩ | Uniwersalne zastosowania w elektronice i automatyce |
| 1k1 | 1,1 kΩ | Drobna korekta wartości w układzie |
| 0R1 | 0,1 Ω | Pomiar prądu, boczniki, układy mocy |
Sam odczyt wartości to dopiero początek. W praktyce ważniejsze od samego napisu są parametry pracy, bo to one decydują, czy element przetrwa w danym układzie bez przegrzewania i rozjeżdżania parametrów.
Na jakie parametry patrzę przed doborem
Jeśli miałbym wskazać tylko kilka rzeczy, które naprawdę mają znaczenie, byłyby to: rezystancja, tolerancja, moc, maksymalne napięcie i stabilność temperaturowa. Dla prostych układów nie trzeba robić z tego teorii akademickiej, ale bez tych danych łatwo dobrać element, który wygląda poprawnie, a w pracy okazuje się nietrwały.
| Parametr | Co oznacza | Dlaczego jest ważny |
|---|---|---|
| Rezystancja [Ω] | Nominalna wartość oporu | Określa, ile prądu popłynie w obwodzie |
| Tolerancja [%] | Dopuszczalne odchylenie od wartości nominalnej | Kluczowa w dzielnikach napięcia i pomiarach |
| Moc [W] | Ilość energii, jaką element może rozproszyć w cieple | Chroni przed przegrzaniem i uszkodzeniem |
| Maksymalne napięcie | Najwyższe napięcie dopuszczalne na końcach rezystora | Istotne w układach z wyższym napięciem pracy |
| Współczynnik temperaturowy | Zmiana oporu pod wpływem temperatury | Ważny w układach precyzyjnych i czujnikowych |
| Obudowa | THT, SMD, drutowa, mocy | Decyduje o montażu, chłodzeniu i wytrzymałości |
W typowych zastosowaniach spotkasz tolerancje rzędu 1%, 5% i 10%, a moce często zaczynają się od 0,125 W i 0,25 W, przez 0,5 W i 1 W, aż po większe wartości stosowane w elementach mocy. Wartości rezystancji produkcyjnych też układają się w szeregi, na przykład E12, E24 czy E96, co ułatwia dobór najbliższego dostępnego elementu. Na tym tle łatwiej zobaczyć, że różne rodzaje rezystorów nie są tylko kwestią wyglądu, ale realnych warunków pracy.
Jakie są najczęstsze typy rezystorów

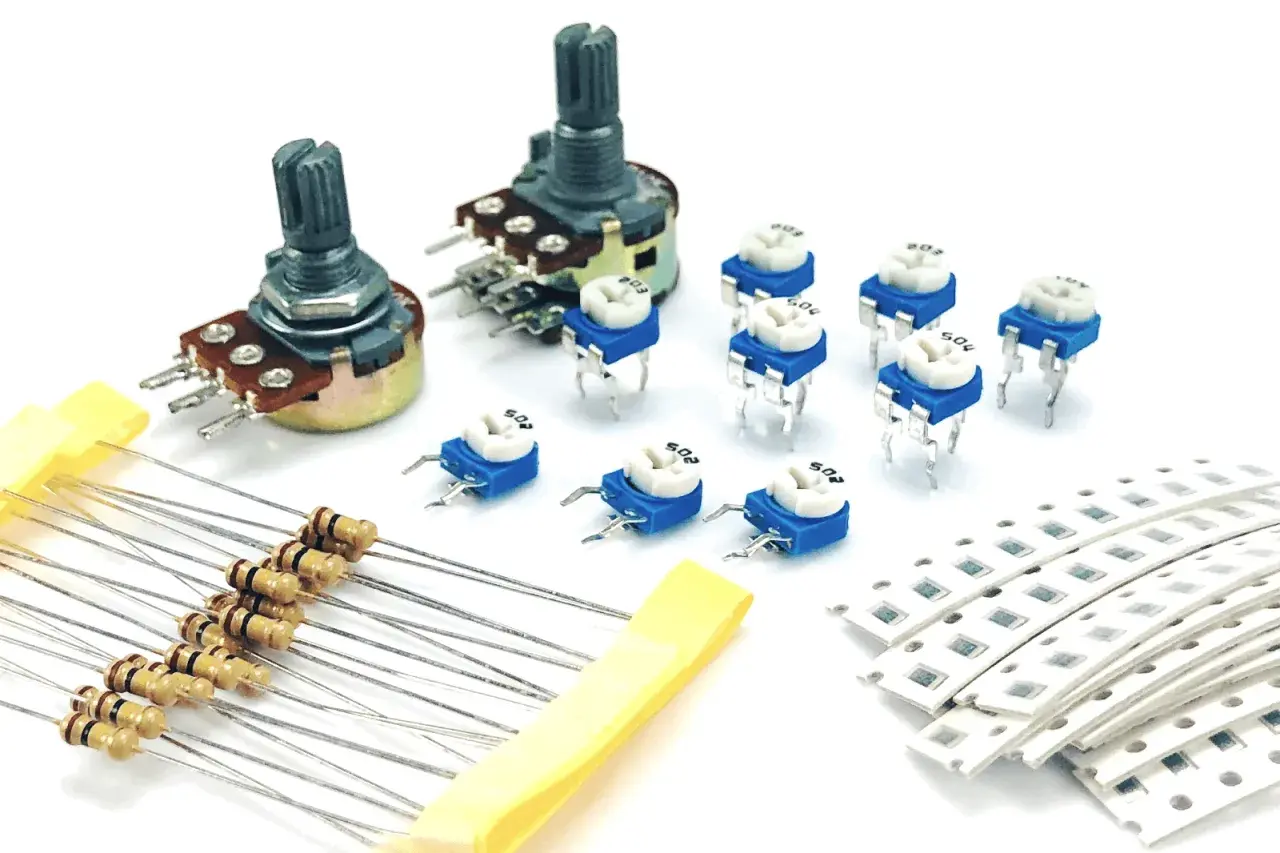

W praktyce najczęściej spotykam rezystory stałe metalizowane, węglowe, drutowe, regulowane oraz bocznikowe. Każdy z nich ma trochę inną rolę i nie ma sensu traktować ich jako zamienników „na oko”.
| Typ | Gdzie się sprawdza | Co go wyróżnia |
|---|---|---|
| Stały metalizowany | Większość układów elektronicznych i sterowników | Dobry kompromis między ceną, stabilnością i dokładnością |
| Węglowy | Prostsze i mniej wymagające układy | Popularny, ale zwykle mniej stabilny niż metalizowany |
| Drutowy | Obciążenia, testery, układy mocy | Duża wytrzymałość i lepsze radzenie sobie z ciepłem |
| Regulowany | Regulacja, kalibracja, nastawy | Pozwala zmieniać opór w określonym zakresie |
| Bocznikowy (shunt) | Pomiar prądu | Bardzo mała rezystancja i wysoka przewidywalność |
Przeczytaj również: Cięcie metalu pod kątem 30 stopni - jak to zrobić precyzyjnie?
Gdzie spotykam je w automatyce
W automatyce rezystory pracują cicho, ale mają konkretne zadania. Najczęściej widzę je jako rezystory podciągające w liniach logicznych i magistralach, jako elementy dzielników napięcia do odczytu sygnałów analogowych oraz jako rezystory ograniczające prąd w wejściach i diodach sygnalizacyjnych. W systemach pomiarowych pojawiają się też rezystory bocznikowe, dzięki którym można odczytać prąd na podstawie spadku napięcia.
To właśnie w takich miejscach widać praktyczną różnicę między dobrym a przypadkowym doborem. W układach z czujnikami często spotyka się wartości 4,7 kΩ lub 10 kΩ, ale ostateczny wybór zależy od napięcia, długości przewodów, szybkości sygnału i wymagań konkretnego wejścia. Skoro typy są już uporządkowane, zostaje najważniejsze pytanie: jak dobrać konkretną wartość bez zgadywania.
Jak dobrać rezystor do prostego układu bez zgadywania
Ja zwykle zaczynam od funkcji elementu. Inaczej dobiera się rezystor do LED, inaczej do wejścia sterownika, a jeszcze inaczej do pomiaru prądu. Dopiero potem przechodzę do obliczeń.
- Określ zadanie elementu: ograniczenie prądu, dzielnik napięcia, podciąganie sygnału, pomiar lub obciążenie.
- Policz wartość z prawa Ohma albo z zależności dla dzielnika napięcia.
- Zaokrąglij wynik do najbliższej wartości z szeregu E12, E24 albo E96.
- Sprawdź moc i zostaw zapas, zamiast pracować na granicy katalogowej.
- Uwzględnij temperaturę i montaż, zwłaszcza gdy element pracuje w zamkniętej obudowie lub blisko źródła ciepła.
Dobry przykład to prosty układ LED z zasilaniem 5 V. Jeśli dioda ma spadek około 2 V, a prąd roboczy ma wynosić 10 mA, wychodzi: R = (5 V - 2 V) / 0,01 A = 300 Ω. W praktyce wybieram 330 Ω, bo to wygodna, dostępna wartość z szeregu. Moc wydzielana na takim rezystorze wyniesie około 0,03 W, więc element 0,25 W daje bezpieczny zapas.
Podobnie działa to w układach automatyki. Przy wejściach logicznych i liniach komunikacyjnych rezystor ma nie tylko „być”, ale też pasować do charakteru sygnału. Zbyt duża wartość może osłabić sygnał, zbyt mała niepotrzebnie obciąży wyjście. Kiedy już to policzysz, największe ryzyko zostaje po stronie wykonania i błędów montażowych.
Jakich błędów unikać i kiedy rezystor staje się problemem
Najczęstszy błąd to patrzenie wyłącznie na rezystancję i kompletnie ignorowanie mocy. Element może mieć „dobrą” wartość omową, ale jeśli będzie za mały mocowo, zacznie się grzać, zmieniać parametry, a w końcu ulegnie uszkodzeniu. Drugie klasyczne potknięcie to traktowanie rezystora jak bezpiecznika. To nie to samo: rezystor ma ograniczać prąd w zaprojektowanym zakresie, a nie chronić układ przed każdym możliwym zwarciem.
Warto też pamiętać, że zwykły rezystor nie ma polaryzacji, więc można go wlutować w obie strony, ale to nie zwalnia z myślenia o obudowie, temperaturze i odstępach od innych elementów. Przy rezystorach mocy zostawiam przestrzeń od laminatu i tworzyw, bo ciepło skraca żywotność lutów, przewodów i samej płytki. Po odłączeniu zasilania taki element może być jeszcze gorący, więc w pracy warsztatowej nie warto go dotykać od razu „na próbę”.
Jeśli element pracuje w podwyższonej temperaturze otoczenia, zapas mocy jest ważniejszy niż zwykle. To samo dotyczy układów zabudowanych w szafach sterowniczych, gdzie wentylacja bywa ograniczona. W takich warunkach dobrze dobrany rezystor zachowuje parametry, a źle dobrany zaczyna sprawiać problemy dużo wcześniej, niż sugeruje sucha wartość z katalogu. Z tego powodu ostatnie słowo zawsze należy do praktyki, nie do samego oznaczenia na obudowie.
Co zostaje do zapamiętania przy pracy z rezystorami
Rezystor to mały element, ale w elektronice i automatyce robi dużą różnicę. Ustawia prąd, chroni układ, pomaga mierzyć sygnały i porządkuje pracę całego toru. Jeśli mam zostawić tylko jedną praktyczną myśl, brzmi ona tak: najpierw sprawdź funkcję i moc, dopiero potem samą wartość oporu.
- Dobieraj rezystor do konkretnego zadania, a nie „na oko”.
- Kontroluj moc, bo przegrzanie psuje układ szybciej niż zła wartość nominalna.
- W układach automatyki zwracaj uwagę na tolerancję i stabilność temperaturową.
- Przy nieczytelnych oznaczeniach po prostu zmierz element miernikiem.
Jeśli od początku trzyma się tych kilku zasad, rezystor przestaje być zagadką i staje się zwykłym, przewidywalnym narzędziem pracy. W praktyce właśnie o to chodzi: nie o pamięciowe definicje, tylko o umiejętność doboru elementu, który zadziała bezpiecznie i dokładnie tam, gdzie ma zadziałać.
