Schemat falownika - Jak podłączyć i uniknąć błędów?

Falownik to w praktyce serce regulacji napędu: zamienia zasilanie sieciowe na sygnał o sterowanej częstotliwości i pozwala płynnie kontrolować pracę silnika. Dobrze narysowany schemat pokazuje nie tylko samą budowę urządzenia, ale też to, gdzie wpiąć zasilanie, silnik, ekran kabla i sygnały sterujące. Poniżej rozbieram temat na części tak, żeby dało się z niego skorzystać przy odczycie dokumentacji, montażu i pierwszym uruchomieniu.

Jak odczytać schemat falownika bez zgadywania

Najczęściej nie chodzi o jeden rysunek, tylko o trzy różne widoki tego samego układu. Ja zawsze zaczynam od rozdzielenia ich na warstwę mocy, warstwę sterowania i warstwę ochronną, bo dopiero wtedy widać, co jest zasilaniem, co sygnałem, a co uziemieniem.

W polskich zakładach najczęściej spotykam układy, w których zasilanie jest opisane jako 3×400 V, a w mniejszych aplikacjach także jako 1×230 V. Sam zapis na rysunku bywa różny, ale logika pozostaje ta sama: wejście sieci nie może zostać pomylone z wyjściem na silnik. Kiedy ta różnica jest jasna, cały schemat staje się dużo prostszy do odczytania.

Co dzieje się wewnątrz falownika

Żeby schemat miał sens, trzeba wiedzieć, co faktycznie dzieje się w środku. Akademia Falowników trafnie pokazuje, że podstawowy układ napędu od lat opiera się na tych samych czterech blokach: prostowniku, stopniu pośrednim, stopniu końcowym i układzie sterowania. To dobra mapa startowa, bo większość przemienników częstotliwości działa właśnie według takiego porządku.

Prostownik zamienia AC na DC

Na wejściu falownik dostaje prąd przemienny z sieci. Prostownik zamienia go na napięcie stałe, zwykle jeszcze pulsujące, czyli takie, które wymaga dalszego wygładzenia. To nie jest detal z podręcznika, tylko pierwszy krok do późniejszego sterowania częstotliwością wyjściową.

Obwód pośredni stabilizuje energię

Obwód pośredni działa jak magazyn i filtr jednocześnie. W tym miejscu znajdują się zwykle kondensatory, które gromadzą energię i wygładzają napięcie stałe. Dzięki temu falownik nie „widzi” sieci wprost, tylko pracuje na ustabilizowanym zasobie energii, z którego później buduje nowy przebieg.

Stopień końcowy tworzy nowe napięcie dla silnika

To tutaj pracują tranzystory mocy, najczęściej IGBT, przełączane z dużą częstotliwością. Ich zadaniem jest zbudowanie przebiegu o zadanej częstotliwości i odpowiednim napięciu wyjściowym. W praktyce właśnie ten blok decyduje o tym, czy silnik ruszy miękko, czy będzie szarpał, hałasował albo wyłączał się na błędzie.

Przeczytaj również: Posuw drutu MIG/MAG - Jak ustawić, by spawać idealnie?

Układ sterowania pilnuje bezpieczeństwa i parametrów

Sterowanie nie tylko wydaje polecenia tranzystorom. Zbiera też informacje o prądzie, temperaturze, przeciążeniu, błędach komunikacji i stanie zabezpieczeń. To dlatego źle ustawione parametry lub źle poprowadzony przewód potrafią wywołać alarm szybciej niż poważna awaria mechaniczna.

Kiedy ten podział jest już jasny, łatwiej przejść do tego, co najbardziej praktyczne: oznaczeń zacisków i rzeczywistego okablowania. Właśnie tam najczęściej zaczynają się problemy.

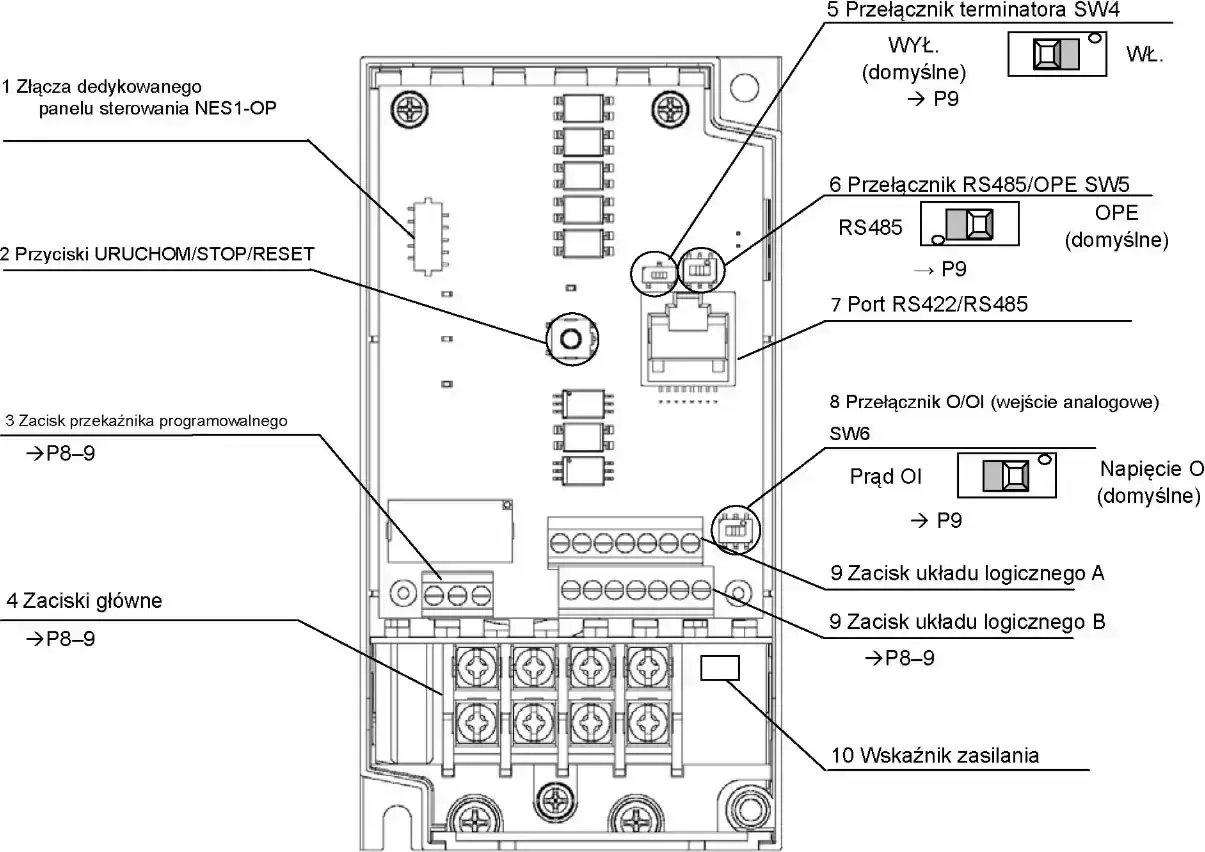

Jak czytać zaciski zasilania, silnika i sterowania

Na rysunkach producentów te same funkcje bywają opisane różnie, więc warto patrzeć na logikę, a nie tylko na litery. Jak pokazuje dokumentacja ABB, wyjście silnikowe oznacza się często jako T1/U, T2/V i T3/W, a przewód ochronny musi mieć osobne, solidne połączenie z PE. To bardzo typowy układ dla napędów przemysłowych.

ASTOR dobrze pokazuje tę logikę w prostych przykładach podłączenia: zasilanie trafia na stronę wejściową, a przewody silnika na wyjścia U, V i W. Brzmi banalnie, ale w praktyce właśnie to rozróżnienie chroni przed jednym z najdroższych błędów montażowych. Jeśli zamienisz strony, napęd może nie tylko nie ruszyć, ale też przejść w stan uszkodzenia.

Przy sterowaniu warto pamiętać jeszcze o jednej rzeczy: zaciski analogowe nie są „uniwersalnym wejściem na wszystko”. Jeśli producent oczekuje sygnału 0-10 V albo 4-20 mA, to podanie innego napięcia może uszkodzić tor wejściowy. Zawsze sprawdzam, czy sygnał ma wspólny punkt odniesienia i czy PLC rzeczywiście pracuje w takim standardzie, jakiego oczekuje falownik.

Gdy zaciski są już rozpoznane, trzeba zadbać o to, czego na pierwszy rzut oka nie widać, czyli o ekran, PE i prowadzenie kabli. Bez tego nawet poprawny schemat potrafi działać niestabilnie.

Dlaczego ekranowanie i uziemienie przesądzają o kulturze pracy napędu

Falownik pracuje impulsowo, więc generuje zakłócenia elektromagnetyczne. To normalne, ale tylko wtedy, gdy instalacja jest zrobiona porządnie. Prawidłowe podłączenie przewodów ekranowanych, krótkie połączenia ochronne i oddzielenie torów mocy od torów sterowania decydują o tym, czy układ będzie odporny na zakłócenia, czy będzie losowo zgłaszał błędy.

• Ekran kabla silnikowego najlepiej uziemić 360°, a nie cienkim przewodem „na skróty”.
• Przewody mocy prowadź osobno od sygnałowych, najlepiej w innych trasach kablowych.
• Skręcone pary sygnałowe trzymaj blisko zacisków, żeby ograniczyć sprzęganie indukcyjne.
• PE traktuj jako osobny element bezpieczeństwa, a nie jako dodatek do ekranu.

W jednej z aktualnych instrukcji ABB pojawia się też praktyczny szczegół: przy przewodzie ochronnym o przekroju mniejszym niż 10 mm² Cu lub 16 mm² Al należy stosować dwa przewody PE. To nie jest uniwersalny przepis dla każdego modelu, ale bardzo dobry sygnał, że przy napędach nie wolno upraszczać ochrony do jednego „zielono-żółtego kabelka”.

Podobnie zresztą wygląda kwestia ekranu kabla silnikowego. Jeśli jest podłączony byle jak, napęd może działać, ale w pobliżu PLC, czujników albo enkoderów zaczynają się dziwne objawy: fałszywe wejścia, resetowanie się sterownika, szum na sygnałach analogowych. To właśnie dlatego dobry schemat połączeń zawsze zawiera nie tylko zaciski, ale też sposób prowadzenia przewodu.

Jak wygląda typowy układ podłączenia do silnika asynchronicznego

W praktyce najczęściej spotykam układ prosty: zasilanie sieciowe wchodzi na wejście falownika, silnik jest podłączony do wyjścia, a sterowanie odbywa się z przycisków, potencjometru albo PLC. Sama sekwencja podłączenia ma znaczenie, bo porządek prac ogranicza ryzyko pomyłki.

1. Najpierw odłącz zasilanie i upewnij się, że obwód pośredni zdążył się rozładować.
2. Podłącz przewód zasilający do zacisków wejściowych zgodnych z dokumentacją urządzenia.
3. Przewody silnika prowadź do wyjścia U/V/W albo T1/U, T2/V, T3/W.
4. Przewód ochronny podłącz osobno do PE, a ekran kabla uziemij zgodnie z zaleceniem producenta.
5. Wejścia sterujące połącz z układem nadrzędnym, na przykład z PLC, przekaźnikiem, potencjometrem lub przełącznikiem kierunku.
6. Ustaw dane znamionowe silnika, rampy rozpędzania i hamowania oraz zakres częstotliwości.
7. Wykonaj krótki test bez obciążenia i sprawdź kierunek obrotów.

Na tym etapie najważniejsza jest cierpliwość. Jeśli silnik kręci się w złą stronę, nie zaczynam od losowego przełączania przewodów, tylko sprawdzam zalecaną przez producenta metodę zmiany kierunku. W wielu napędach można to zrobić parametrem, a dopiero potem ewentualnie skorygować kolejność faz silnika.

Warto też pamiętać, że falownik nie lubi pracy „na skróty” między wyjściem a silnikiem. Zazwyczaj nie powinno się często rozłączać obwodu silnikowego pod obciążeniem, jeśli instrukcja nie przewiduje takiego trybu. To jedna z tych rzeczy, które przez chwilę działają, a później kończą się błędami, grzaniem i niepotrzebnym zużyciem elementów mocy.

Najczęstsze błędy, które psują uruchomienie

Większość problemów nie wynika z „wadliwego falownika”, tylko z prostych pomyłek montażowych. Widzę to regularnie: ktoś podłącza wszystko zgodnie z intuicją, a potem dziwi się, że napęd wyłącza się po kilku sekundach albo nie reaguje na sterowanie.

• Pomylenie wejścia z wyjściem - klasyk przy pierwszym montażu, szczególnie gdy oznaczenia są mało czytelne.
• Brak PE - napęd może działać, ale układ będzie niebezpieczny i podatny na zakłócenia.
• Ekran podłączony „na pigtail” - cienki długi odcinek przewodu pogarsza skuteczność ekranowania.
• Za długie przewody sygnałowe obok kabli mocy - wejścia analogowe zaczynają łapać szum.
• Brak danych silnika w parametrach - falownik nie wie, jaki prąd i jaka moc są poprawne.
• Zły sposób zadawania częstotliwości - potencjometr, 0-10 V i komunikacja cyfrowa to nie to samo.
• Pominięcie testu kierunku obrotów - szczególnie groźne przy pompach, wentylatorach i mechanizmach transportowych.
• Uruchomienie bez rozładowania obwodu pośredniego - ryzyko porażenia i uszkodzenia sprzętu.

Do tego dochodzi jeszcze jeden błąd, który często jest niedoceniany: ustawienie zbyt agresywnego rampowania. Jeżeli przyspieszenie jest za krótkie, napęd może wpadać w przeciążenie przy starcie. Jeśli hamowanie jest zbyt szybkie, pojawiają się przepięcia lub alarmy. To nie jest kosmetyka parametrów, tylko realny wpływ na żywotność całego układu.

Na końcu problemem bywa też zbyt szybkie szukanie „usterki w elektronice”, zanim sprawdzi się przewody, zaciski i parametry. W praktyce bardzo często wystarcza poprawa jednej rzeczy: ekran, PE, kierunek obrotów albo nominalny prąd silnika.

Zanim włączysz napęd, sprawdź te rzeczy jeszcze raz

Przed pierwszym uruchomieniem robię krótką listę kontrolną i polecam robić to samo. Taki prosty nawyk oszczędza czas, a czasem także silnik, bezpieczniki i nerwy całej zmiany.

• Czy dane z tabliczki znamionowej silnika zgadzają się z parametrami wpisanymi do falownika.
• Czy zasilanie jest podłączone do właściwych zacisków wejściowych.
• Czy przewody silnika są na wyjściu U/V/W lub T1/U, T2/V, T3/W.
• Czy PE jest podłączony, a ekran kabla silnikowego ma solidne uziemienie.
• Czy przewody sygnałowe nie biegną równolegle z kablami mocy przez długi odcinek.
• Czy ustawiono tryb sterowania, częstotliwość maksymalną, rampę przyspieszania i hamowania.
• Czy silnik jest bezpiecznie odsprzęgnięty od mechaniki, jeśli zły kierunek obrotów mógłby coś uszkodzić.
• Czy po wyłączeniu zasilania odczekano pełen czas rozładowania obwodu pośredniego.

Jeśli producent zaleca test izolacji silnika, trzymaj się jego procedury i wartości testowej, a nie „tego, co zwykle robi się w warsztacie”. W praktyce dobrze zrobiony schemat to nie tylko rysunek, ale cały porządek pracy: poprawne połączenia, właściwe ekranowanie, zgodne parametry i spokojny test bez pośpiechu. Dopiero wtedy falownik pracuje tak, jak powinien: przewidywalnie, cicho i bez zbędnych alarmów.
