Lutowanie aluminium z miedzią - wyzwania i praktyczny poradnik

Lutowanie aluminium z miedzią to proces, który na pierwszy rzut oka może wydawać się niezwykle skomplikowany, a nawet niemożliwy do wykonania w domowych warunkach. Jednak dzięki postępowi w metalurgii i dostępności specjalistycznych materiałów, stało się to realne i często niezbędne w wielu dziedzinach, od chłodnictwa po elektrotechnikę. Ten przewodnik ma za zadanie rozwiać wszelkie wątpliwości i dostarczyć praktycznych instrukcji, które pozwolą Ci skutecznie połączyć te dwa, z pozoru niekompatybilne metale, odpowiadając na kluczowe pytania dotyczące metod, materiałów i wyzwań.

Dlaczego skuteczne połączenie aluminium z miedzią to prawdziwe wyzwanie?

Połączenie aluminium z miedzią za pomocą lutowania jest uznawane za jedno z najtrudniejszych zadań w obróbce metali. Wynika to z fundamentalnych różnic chemicznych i fizycznych między tymi dwoma materiałami, które sprawiają, że tradycyjne metody lutowania są w tym przypadku całkowicie nieskuteczne. Zrozumienie tych wyzwań jest pierwszym krokiem do sukcesu i pozwala docenić rolę specjalistycznych technik i materiałów.

Tlenek glinu: Niewidzialna bariera, która uniemożliwia lutowanie

Największym i najbardziej podstępnym przeciwnikiem w lutowaniu aluminium jest warstwa tlenku glinu (Al₂O₃), która tworzy się na jego powierzchni. Aluminium jest metalem niezwykle reaktywnym, a w kontakcie z powietrzem natychmiast pokrywa się cienką, ale niezwykle trwałą warstwą tlenku. Ta warstwa, choć chroni metal przed dalszą korozją, jest jednocześnie barierą nie do pokonania dla zwykłego lutowia. Jej temperatura topnienia wynosi około 2072°C, co jest wartością znacznie wyższą niż temperatura topnienia samego aluminium (około 660°C) i większości spoiw. Oznacza to, że zanim tlenek zacznie się topić, aluminium dawno już by się stopiło i zniszczyło. W efekcie, bez odpowiedniego usunięcia tej warstwy, lutowie nie jest w stanie zwilżyć powierzchni aluminium i stworzyć trwałego połączenia.

Różnice we właściwościach metali: Dlaczego standardowe metody zawodzą?

Poza problemem tlenku glinu, istnieje szereg innych różnic między aluminium a miedzią, które komplikują proces lutowania:

• Różne temperatury topnienia: Miedź topi się w temperaturze około 1085°C, podczas gdy aluminium znacznie wcześniej, bo w około 660°C. Ta duża różnica sprawia, że podczas podgrzewania istnieje wysokie ryzyko przegrzania i stopienia aluminium, zanim miedź osiągnie odpowiednią temperaturę do zwilżenia spoiwem. Wymaga to precyzyjnej kontroli temperatury i specyficznej techniki podgrzewania.
• Różne współczynniki rozszerzalności cieplnej: Aluminium rozszerza się i kurczy znacznie bardziej niż miedź pod wpływem zmian temperatury. Połączenie wykonane w wysokiej temperaturze, stygnięciu, a następnie eksploatacji w zmiennych warunkach termicznych, będzie narażone na znaczne naprężenia wewnętrzne. Mogą one prowadzić do pęknięć i osłabienia spoiny, jeśli nie zostaną odpowiednio zniwelowane przez elastyczność spoiwa.
• Różna przewodność cieplna: Miedź jest doskonałym przewodnikiem ciepła, podobnie jak aluminium, choć miedź ma nieco wyższą przewodność. Ta cecha wymaga specyficznej techniki podgrzewania, aby oba metale osiągnęły jednocześnie odpowiednią temperaturę dla spoiwa, bez przegrzewania delikatniejszego aluminium.
• Brak wzajemnej rozpuszczalności: Aluminium i miedź nie tworzą łatwo stopów. Oznacza to, że trudno jest uzyskać połączenie metalurgiczne, w którym atomy obu metali swobodnie mieszają się na granicy faz. Zamiast tego, połączenie opiera się głównie na adhezji spoiwa do obu powierzchni, co wymaga specjalnie zaprojektowanych lutów, które dobrze zwilżają oba metale i tworzą stabilne fazy przejściowe.

Korozja galwaniczna: Cichy wróg, który zniszczy Twoje połączenie od środka

Jednym z najpoważniejszych długoterminowych zagrożeń dla połączeń aluminium z miedzią jest korozja galwaniczna. Zjawisko to występuje, gdy dwa różne metale o odmiennym potencjale elektrochemicznym stykają się ze sobą w obecności elektrolitu, którym najczęściej jest wilgoć. W przypadku połączenia aluminium z miedzią, aluminium ma niższy potencjał elektrochemiczny, co oznacza, że staje się ono anodą. W efekcie, w obecności nawet niewielkiej ilości wilgoci, aluminium zaczyna ulegać przyspieszonemu utlenianiu i rozpuszczaniu, podczas gdy miedź, będąca katodą, pozostaje chroniona. Proces ten prowadzi do stopniowego niszczenia połączenia, osłabienia jego wytrzymałości i utraty szczelności. Dlatego też, po wykonaniu lutowania, kluczowe jest odpowiednie zabezpieczenie złącza przed dostępem wilgoci, aby zapewnić jego długotrwałą trwałość.

Niezbędny arsenał: Jakie spoiwa i topniki gwarantują sukces?

Skuteczne lutowanie aluminium z miedzią to nie tylko kwestia techniki, ale przede wszystkim odpowiedniego doboru materiałów. Bez specjalistycznych spoiw i agresywnych topników, próby połączenia tych metali są z góry skazane na niepowodzenie. To właśnie te dedykowane preparaty stanowią klucz do przełamania barier, o których mówiłem wcześniej.

Wybór spoiwa: Czym lutować, aby spoina była trwała? (Luty Al-Si, Zn-Al)

Do lutowania aluminium z miedzią stosuje się specjalnie opracowane spoiwa, które charakteryzują się odpowiednimi właściwościami fizykochemicznymi. Najczęściej rekomendowane są:

• Luty na bazie cynku i aluminium (Zn-Al): Charakteryzują się stosunkowo niską temperaturą topnienia, co jest kluczowe dla bezpieczeństwa lutowania aluminium. Zapewniają dobrą zwilżalność obu metali i tworzą wytrzymałe połączenia.
• Luty na bazie aluminium i krzemu (Al-Si, np. Al-Si12): Są to również popularne spoiwa, cenione za dobrą płynność i zdolność do tworzenia mocnych, szczelnych spoin. Krzem poprawia zwilżalność aluminium.

Temperatury topnienia tych spoiw zazwyczaj mieszczą się w zakresie 380-585°C. Jest to niezwykle istotne, ponieważ pozwala na wykonanie połączenia w temperaturze znacznie niższej niż temperatura topnienia miedzi, a jednocześnie na tyle niskiej, aby nie doprowadzić do przegrzania i uszkodzenia aluminium. Te specjalistyczne spoiwa są zaprojektowane tak, aby minimalizować ryzyko tworzenia kruchych faz międzykrystalicznych i zapewniać połączenia o odpowiedniej wytrzymałości mechanicznej oraz odporności na korozję.

Rola topnika: Jakiego preparatu użyć do chemicznego przełamania bariery tlenkowej?

Topnik jest absolutnie niezbędnym elementem w procesie lutowania aluminium z miedzią. Jego rola jest kluczowa i polega na chemicznym usunięciu oraz rozpuszczeniu uporczywej warstwy tlenku glinu z powierzchni aluminium. Muszą to być agresywne, aktywne topniki, często na bazie fluorków, które w podwyższonej temperaturze reagują z tlenkami, tworząc związki, które można łatwo usunąć lub które są rozpuszczalne w ciekłym spoiwie. Topnik musi działać tuż przed i w trakcie procesu lutowania, tworząc czystą, metaliczną powierzchnię, którą lutowie może skutecznie zwilżyć. Bez tego, nawet najlepsze spoiwo nie będzie w stanie przylgnąć do aluminium. Warto zaznaczyć, że zwykłe topniki, takie jak te używane do lutowania cyną (np. kalafonia), są w tym przypadku całkowicie nieskuteczne i nie zapewnią pożądanego efektu.

Narzędzia, które musisz przygotować: Od palnika po szczotkę ze stali nierdzewnej

Przygotowanie odpowiedniego zestawu narzędzi jest równie ważne, jak wybór materiałów. Oto lista tego, co będzie Ci potrzebne:

• Palnik (propan-butan lub acetylen-tlen z precyzyjną regulacją płomienia)
• Szczotka ze stali nierdzewnej (do mechanicznego czyszczenia aluminium)
• Pilnik lub papier ścierny (o drobnej gradacji, do precyzyjnego czyszczenia)
• Odtłuszczacz (np. aceton, alkohol izopropylowy)
• Zaciski lub uchwyty (do stabilizacji elementów podczas lutowania)
• Okulary ochronne i rękawice żaroodporne (bezpieczeństwo przede wszystkim!)
• Czyste ściereczki (do czyszczenia i odtłuszczania)
• Narzędzie do usuwania resztek topnika (np. szczotka z twardym włosiem, ciepła woda destylowana, neutralizatory)

Lutowanie aluminium z miedzią krok po kroku: Przewodnik od A do Z

Skoro już rozumiemy wyzwania i mamy odpowiednie materiały, przejdźmy do sedna – samego procesu lutowania. Pamiętaj, że precyzyjne wykonanie każdego kroku jest absolutnie kluczowe dla sukcesu i trwałości Twojego połączenia. Nie ma tu miejsca na pośpiech czy niedbalstwo.

Krok 1: Kluczowe przygotowanie powierzchni – mechaniczne i chemiczne czyszczenie

Ten etap jest fundamentem udanego lutowania. Bez perfekcyjnie czystych powierzchni, żadne spoiwo nie będzie w stanie prawidłowo przylgnąć:

• Czyszczenie mechaniczne aluminium: Bezpośrednio przed lutowaniem, musisz usunąć warstwę tlenku glinu z aluminium. Użyj do tego szczotki ze stali nierdzewnej, pilnika lub drobnego papieru ściernego. Ruchy powinny być energiczne, aby zerwać twardą powłokę. Pamiętaj, że tlenek odnawia się błyskawicznie, dlatego ten krok musi być wykonany tuż przed aplikacją topnika i rozpoczęciem podgrzewania.

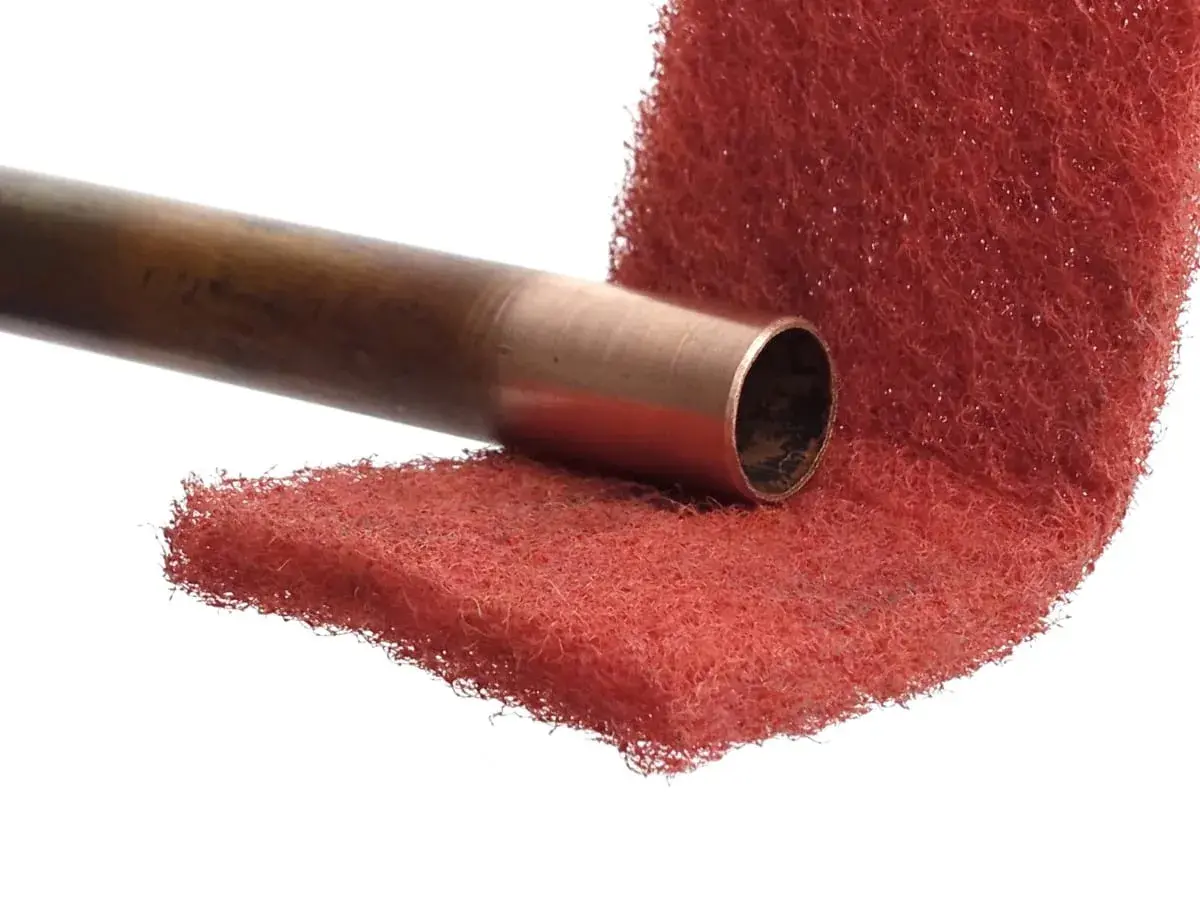

• Czyszczenie miedzi: Powierzchnia miedzi również musi być wolna od tlenków i zanieczyszczeń. Możesz ją wyczyścić mechanicznie (np. papierem ściernym) lub chemicznie, jeśli jest mocno utleniona.
• Odtłuszczanie: Po mechanicznym czyszczeniu, obie powierzchnie przeznaczone do lutowania należy dokładnie odtłuścić. Użyj do tego czystej ściereczki nasączonej acetonem lub alkoholem izopropylowym. Pozostałości tłuszczu lub innych zanieczyszczeń mogą utrudnić zwilżanie i osłabić spoinę.

Krok 2: Prawidłowe nałożenie topnika i dopasowanie elementów

Po przygotowaniu powierzchni, czas na kolejne ważne kroki:

• Aplikacja topnika: Nałóż specjalistyczny topnik równomiernie na obie przygotowane powierzchnie. Upewnij się, że cała powierzchnia przeznaczona do lutowania jest pokryta cienką, ale ciągłą warstwą. Topnik zacznie działać pod wpływem ciepła, rozpuszczając resztki tlenków.
• Dopasowanie elementów: Połącz elementy w taki sposób, aby zapewnić odpowiednią szczelinę kapilarną – zazwyczaj jest to od 0,05 mm do 0,2 mm. Zbyt duża szczelina utrudni kapilarne wciąganie spoiwa, zbyt mała może uniemożliwić jego penetrację. Użyj zacisków lub uchwytów, aby stabilnie utrzymać elementy w pożądanej pozycji.

Krok 3: Technika podgrzewania – jak kontrolować płomień, by nie uszkodzić aluminium?

To jest moment krytyczny, wymagający precyzji i wyczucia. Pamiętaj o różnicy w temperaturach topnienia:

• Podgrzewanie pośrednie: Nigdy nie kieruj płomienia bezpośrednio na aluminium! Skup płomień palnika głównie na elemencie miedzianym, który ma wyższą temperaturę topnienia i lepiej przewodzi ciepło. Następnie, stopniowo rozprowadzaj ciepło na aluminium, starając się podgrzewać oba metale równomiernie.
• Kontrola temperatury: Aluminium nie zmienia koloru przed stopieniem, co jest jego zdradliwą cechą. Zamiast tego, gdy osiągnie temperaturę bliską topnienia, jego powierzchnia staje się matowa, a sam metal może zacząć wydawać się „wiotki” lub „zapadać się”. Bądź niezwykle czujny na te sygnały. Jeśli masz możliwość, użyj termopary lub specjalnych wskaźników temperatury.
• Równomierne nagrzewanie: Celem jest, aby oba metale osiągnęły jednocześnie temperaturę topnienia spoiwa. Tylko wtedy spoiwo będzie w stanie prawidłowo zwilżyć obie powierzchnie i stworzyć mocne połączenie.

Krok 4: Aplikacja spoiwa i formowanie idealnej spoiny

Gdy metale osiągną odpowiednią temperaturę, możesz przystąpić do aplikacji spoiwa:

• Wprowadzanie spoiwa: Przyłóż drut spoiwa do złącza, w miejscu styku podgrzanych metali. Spoiwo powinno topić się od ciepła podgrzanych elementów, a nie bezpośrednio od płomienia palnika. Jeśli spoiwo topi się pod wpływem płomienia, oznacza to, że metale nie są jeszcze wystarczająco nagrzane.
• Działanie kapilarne: Dzięki zjawisku kapilarnemu, ciekłe spoiwo powinno samoistnie wciągnąć się w szczelinę między elementami, wypełniając ją równomiernie.
• Formowanie spoiny: Upewnij się, że spoina jest pełna, gładka i pozbawiona pęcherzy powietrza. W razie potrzeby delikatnie przesuwaj płomień, aby zapewnić równomierne rozprowadzenie spoiwa.

Krok 5: Chłodzenie i czyszczenie po lutowaniu – jak usunąć resztki agresywnego topnika?

Ostatnie, ale równie ważne etapy:

• Chłodzenie: Po zakończeniu lutowania pozwól połączeniu ostygnąć powoli i naturalnie, najlepiej na powietrzu. Unikaj gwałtownego chłodzenia (np. wodą), ponieważ może to doprowadzić do powstania naprężeń wewnętrznych i pęknięć w spoinie.
• Czyszczenie: To jest absolutnie krytyczny krok! Resztki agresywnego topnika są higroskopijne (chłoną wilgoć) i silnie korozyjne. Ich pozostawienie na połączeniu doprowadzi do szybkiego zniszczenia spoiny i korozji galwanicznej. Po ostygnięciu, dokładnie usuń wszystkie pozostałości topnika. Możesz to zrobić za pomocą ciepłej wody (najlepiej destylowanej) i szczotki z twardym włosiem. W niektórych przypadkach konieczne może być użycie specjalnych neutralizatorów do topników. Upewnij się, że powierzchnia jest idealnie czysta i sucha.

Najczęstsze błędy i pułapki – jak ich unikać, by uzyskać profesjonalny efekt?

Nawet z najlepszymi intencjami i materiałami, łatwo jest popełnić błędy, które zniweczą cały wysiłek. Znajomość i unikanie typowych pułapek jest równie ważne, jak opanowanie prawidłowej techniki. Dzięki temu zaoszczędzisz czas, materiały i frustrację, a Twoje połączenie będzie trwałe i estetyczne.

Przegrzanie aluminium: Jak rozpoznać moment krytyczny i zapobiec stopieniu metalu?

Jak już wspomniałem, aluminium jest metalem podstępnym, jeśli chodzi o podgrzewanie. Nie zmienia koloru na czerwono, jak stal czy miedź, co utrudnia wizualną ocenę jego temperatury. Ryzyko przegrzania jest ogromne, a stopione aluminium po prostu się rozpłynie, niszcząc element. Moment krytyczny można rozpoznać po tym, że aluminium zaczyna wyglądać na "mokre", staje się matowe i "wiotkie", a nawet może zacząć się zapadać pod własnym ciężarem. Aby temu zapobiec:

• Używaj termopary: Jeśli to możliwe, użyj termopary do monitorowania temperatury aluminium.
• Skupiaj płomień na miedzi: Podgrzewaj głównie miedź, pozwalając ciepłu rozprzestrzenić się na aluminium.
• Działaj szybko: Gdy tylko aluminium osiągnie odpowiednią temperaturę (sprawdź dotykając spoiwem), natychmiast aplikuj spoiwo i odsuń płomień. Ćwicz wyczucie temperatury na niepotrzebnych kawałkach.

Niedostateczne oczyszczenie: Dlaczego pośpiech w tym etapie to gwarancja porażki?

To jest chyba najczęstsza przyczyna niepowodzeń w lutowaniu aluminium. Warstwa tlenku glinu jest tak trwała i szybko się odnawia, że nawet minimalne jej pozostałości, czy też zanieczyszczenia takie jak tłuszcz, uniemożliwią prawidłowe zwilżanie powierzchni przez lutowie. Efektem będzie słaba, nieszczelna, krucha lub po prostu niedziałająca spoina. Pośpiech na tym etapie to gwarancja porażki. Poświęć wystarczająco dużo czasu na mechaniczne czyszczenie (szczotka, pilnik) i odtłuszczanie. Pamiętaj, że czyszczenie aluminium musi być wykonane tuż przed nałożeniem topnika i rozpoczęciem lutowania, aby warstwa tlenku nie zdążyła się odnowić.

Złe dobranie materiałów: Skutki użycia zwykłej cyny i kalafonii

Wiele osób, zwłaszcza początkujących, próbuje lutować aluminium z miedzią za pomocą standardowych lutów cynowo-ołowiowych (lub bezołowiowych) i topników na bazie kalafonii. Niestety, takie podejście jest całkowicie nieskuteczne. Zwykłe spoiwa nie są w stanie zwilżyć aluminium, a kalafonia nie ma żadnej mocy, aby rozpuścić warstwę tlenku glinu. W efekcie uzyskasz jedynie "przyklejone" spoiwo, które nie będzie miało żadnej adhezji do aluminium i rozpadnie się przy najmniejszym obciążeniu. Zawsze używaj specjalistycznych spoiw i agresywnych topników przeznaczonych do lutowania aluminium.

Lutowanie to nie wszystko: Jak trwale zabezpieczyć połączenie miedzi z aluminium?

Wykonanie idealnego lutowania to dopiero połowa sukcesu. Pamiętaj, że połączenie aluminium z miedzią, nawet jeśli jest perfekcyjnie zlutowane, nadal pozostaje wrażliwe na korozję galwaniczną w obecności wilgoci. Dlatego kluczowe jest jego odpowiednie zabezpieczenie, aby zapewnić długotrwałą trwałość i funkcjonalność.

Ochrona przed wilgocią: Rola lakierów i powłok izolacyjnych w zapobieganiu korozji

Najskuteczniejszą metodą ochrony połączenia aluminium z miedzią przed korozją galwaniczną jest jego fizyczne odizolowanie od środowiska zewnętrznego, a w szczególności od wilgoci. Wilgoć działa jako elektrolit, który umożliwia przepływ prądu i przyspiesza korozję. Możesz to osiągnąć, stosując:

• Lakiery izolacyjne: Specjalne lakiery, często poliuretanowe lub akrylowe, tworzą szczelną powłokę ochronną na złączu.
• Żywice epoksydowe: Zapewniają bardzo trwałą i odporną na chemikalia barierę. Mogą być stosowane do zalewania całego złącza.
• Taśmy termokurczliwe: Po nałożeniu i podgrzaniu kurczą się, tworząc szczelne i elastyczne uszczelnienie.
• Inne powłoki ochronne: W zależności od zastosowania, można użyć innych materiałów, które skutecznie izolują złącze od czynników zewnętrznych.

Zastosowania w praktyce: Gdzie takie połączenia są niezbędne? (Chłodnictwo, elektronika)

Mimo trudności, lutowanie aluminium z miedzią jest procesem niezwykle ważnym w wielu gałęziach przemysłu. Według danych AGH, lutowanie aluminium z miedzią jest procesem wymagającym specjalistycznej wiedzy ze względu na fundamentalne różnice między tymi metalami. Oto kluczowe obszary zastosowań:

• Przemysł chłodniczy i klimatyzacyjny: To jedno z najważniejszych zastosowań. Lutowanie umożliwia łączenie aluminiowych parowników (ze względu na ich lekkość i efektywność cieplną) z miedzianymi rurkami instalacji chłodniczych, które są bardziej odporne na ciśnienie i łatwiejsze w obróbce.
• Elektrotechnika i elektronika: W tych dziedzinach często zachodzi potrzeba łączenia przewodów lub komponentów wykonanych z aluminium (np. lżejsze kable) z elementami miedzianymi (np. złącza, styki), które zapewniają lepszą przewodność i odporność na utlenianie.
• Inne zastosowania: Lutowanie Al-Cu znajduje również zastosowanie w przemyśle motoryzacyjnym (np. w chłodnicach), w produkcji wymienników ciepła oraz wszędzie tam, gdzie wymagane jest połączenie tych dwóch metali w sposób trwały i szczelny.

Przeczytaj również: Prąd spawania - dobierz idealny i uniknij błędów

Czy istnieją alternatywy? Kiedy lepiej użyć złączek bimetalicznych lub past stykowych?

W niektórych sytuacjach, zwłaszcza gdy lutowanie jest zbyt trudne, niepraktyczne lub wymagana jest jeszcze większa niezawodność, istnieją alternatywne metody łączenia aluminium z miedzią:

• Złączki bimetaliczne (przejściówki): Są to specjalne elementy, które fabrycznie łączą aluminium z miedzią, często za pomocą metod takich jak zgrzewanie wybuchowe, które tworzy niezwykle mocne i odporne na korozję połączenie. Dzięki temu można bezpiecznie połączyć aluminiowy przewód z miedzianym, używając złączki jako pośrednika. Eliminują one bezpośredni styk Al-Cu i ryzyko korozji galwanicznej na styku.
• Pasty stykowe: W elektrotechnice, zwłaszcza w połączeniach śrubowych lub zaciskowych, stosuje się specjalne pasty stykowe. Zawierają one cząsteczki metalu (np. miedzi lub cyny) i składniki antykorozyjne, które poprawiają przewodność elektryczną, zapobiegają utlenianiu i chronią przed korozją galwaniczną w miejscu styku.
• Zgrzewanie: W zastosowaniach przemysłowych, gdzie wymagana jest bardzo duża wytrzymałość i hermetyczność, można zastosować zgrzewanie (np. zgrzewanie tarciowe, zgrzewanie dyfuzyjne). Są to jednak metody wymagające specjalistycznego sprzętu i wiedzy, rzadko dostępne dla amatorów.

Wybór metody zależy od konkretnego zastosowania, wymagań dotyczących wytrzymałości, przewodności i odporności na korozję, a także dostępnych narzędzi i umiejętności.
