Manometr co to jest w praktyce? To przyrząd do pomiaru ciśnienia, który w warsztacie, pneumatyce i hydraulice daje szybki odczyt tego, co dzieje się w instalacji. W tym tekście wyjaśniam, jak taki miernik działa, jakie ma odmiany, gdzie naprawdę się przydaje i na co zwrócić uwagę przy doborze. Dobrze dobrany manometr nie jest ozdobą na przewodzie, tylko narzędziem, które pomaga uniknąć awarii i błędnych decyzji serwisowych.
Najważniejsze informacje w skrócie
- Manometr pokazuje ciśnienie, najczęściej nadciśnienie względem atmosfery, a nie ciśnienie absolutne.
- Najpopularniejszy model działa na bazie rurki Bourdona, która odkształca się pod wpływem ciśnienia i porusza wskazówkę.
- W pneumatyce manometr pomaga ustawić sprężone powietrze, a w hydraulice kontroluje siłę i bezpieczeństwo pracy układu.
- Przy doborze liczą się: zakres pomiarowy, materiał, średnica tarczy, odporność na wibracje i zgodność z medium.
- Źle dobrany lub przeciążony manometr potrafi przekłamywać odczyt, nawet jeśli z zewnątrz wygląda dobrze.
Czym jest manometr i co właściwie mierzy
Najprościej mówiąc, manometr to wskaźnik ciśnienia. W praktyce pokazuje, jak duży nacisk wywiera gaz albo ciecz w zamkniętym układzie, dzięki czemu można ocenić, czy instalacja pracuje w bezpiecznych i założonych parametrach. W warsztacie spotkasz go przy kompresorach, reduktorach, prasach, siłownikach, pompach i stacjach hydraulicznych.
Warto od razu rozróżnić dwie rzeczy: zwykły manometr najczęściej pokazuje ciśnienie względne, czyli wartość odniesioną do ciśnienia atmosferycznego. Jeżeli potrzebne jest ciśnienie absolutne albo różnica ciśnień między dwoma punktami, używa się innego typu przyrządu. To niby drobny detal, ale w praktyce decyduje o tym, czy odczyt ma sens.
W branży technicznej ciśnienie podaje się zwykle w barach albo MPa. Jeden bar to około 100 kPa, więc te jednostki łatwo przeliczyć między sobą. Gdy czytam manometr w układzie produkcyjnym, patrzę nie tylko na samą wartość, ale też na to, czy mieści się ona w normalnym zakresie pracy instalacji. Dzięki temu szybciej widać przeciążenie, spadek sprawności albo nieszczelność. A skoro wiadomo już, co mierzy przyrząd, warto zobaczyć, skąd bierze się jego wskazanie.

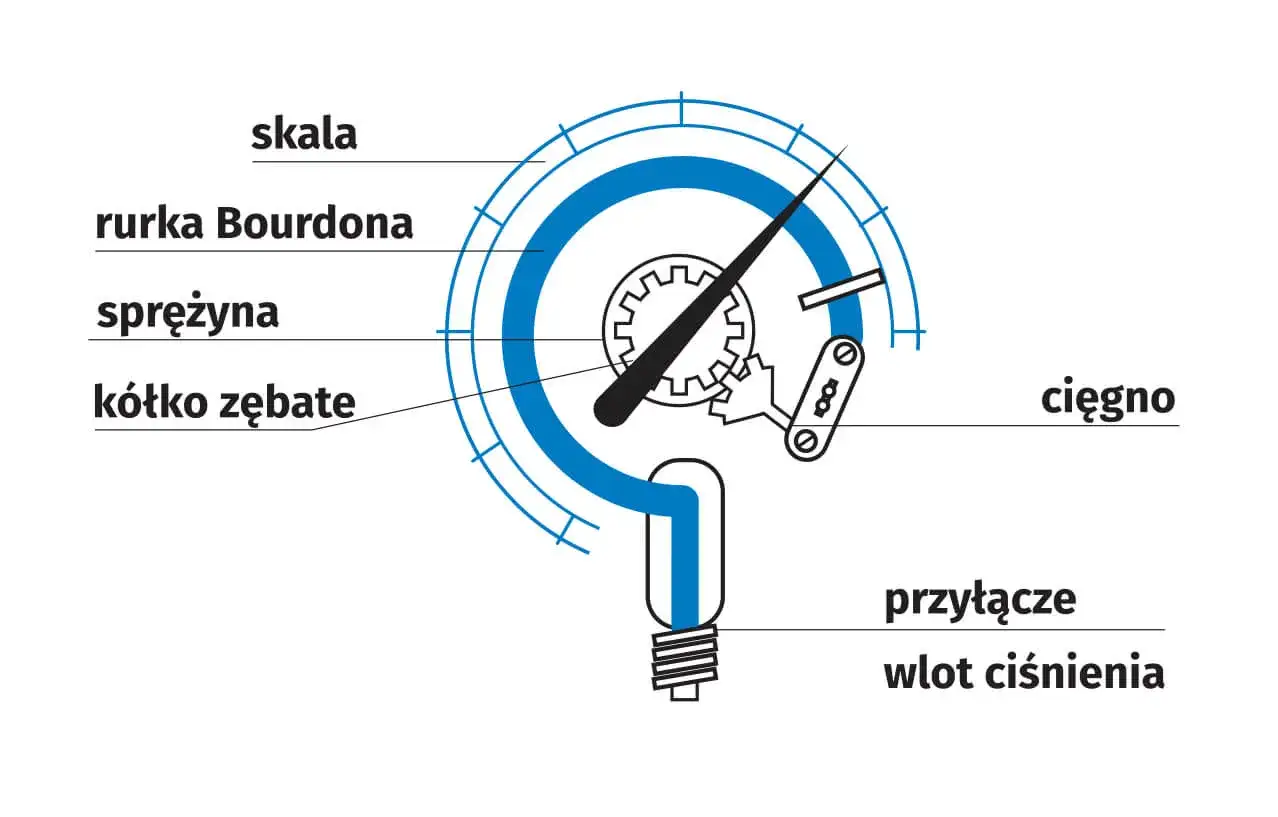

Jak działa manometr z rurką Bourdona
Najpopularniejszy mechaniczny manometr działa dzięki rurce Bourdona. To zakrzywiona rurka o owalnym przekroju, która pod wpływem ciśnienia chce się wyprostować. Ten niewielki ruch zostaje przeniesiony przez mechanizm na wskazówkę i tarczę. Całość działa bez zasilania, dlatego takie przyrządy są tak popularne w przemyśle i warsztatach.
W uproszczeniu można to opisać tak: medium dostaje się do wnętrza elementu pomiarowego, wywołuje jego odkształcenie, a układ dźwigni i przekładni zamienia to odkształcenie na ruch wskazówki. Mechanicznie to rozwiązanie jest proste, a przez to trwałe i łatwe w odczycie. Właśnie dlatego klasyczny manometr spotyka się wszędzie tam, gdzie liczy się szybka informacja lokalna, a nie rozbudowana elektronika.
W konstrukcji liczą się też detale: obudowa, szybka, przyłącze procesowe, zakres skali i materiał części mających kontakt z medium. Jeśli układ ma drgania albo skoki ciśnienia, przydatne bywa wypełnienie obudowy gliceryną, które tłumi ruch wskazówki. To nie jest gadżet, tylko sposób na stabilniejszy odczyt w cięższych warunkach. Gdy rozumiemy mechanikę działania, łatwiej odróżnić typy manometrów i wybrać właściwy do zadania.
Jakie są rodzaje manometrów i czym się różnią
Nie każdy manometr nadaje się do wszystkiego. Jeden lepiej sprawdzi się przy sprężonym powietrzu, inny przy niskich ciśnieniach, a jeszcze inny przy mediach bardziej wymagających. Poniżej zestawiam najczęściej spotykane rozwiązania.
| Rodzaj manometru | Do czego pasuje | Najważniejsza cecha | Ograniczenie |
|---|---|---|---|
| Bourdonowy | Uniwersalne zastosowania w pneumatyce, hydraulice i przemyśle | Prosty, trwały, nie wymaga zasilania | Nie jest najlepszy do bardzo małych ciśnień |
| Membranowy | Niskie ciśnienia, media lepkie, zabrudzone lub agresywne | Dobrze reaguje na małe zmiany ciśnienia | Bywa mniej odporny na duże przeciążenia niż klasyczne rozwiązania |
| Kapsułowy | Bardzo małe ciśnienia, głównie gazy | Duża czułość przy niskich wartościach | Nie nadaje się do wysokich ciśnień |
| Różnicowy | Kontrola filtrów, spadków ciśnienia i przepływu | Pokazuje różnicę między dwoma punktami | Nie służy do zwykłego odczytu jednego ciśnienia |
W praktyce najczęściej spotkasz manometr bourdonowy, bo jest rozsądnym kompromisem między ceną, trwałością i wygodą odczytu. Z kolei przy bardzo małych ciśnieniach, na przykład w niektórych układach pomiarowych albo wentylacyjnych, lepiej sprawdza się wersja membranowa lub kapsułowa. Przy filtrach i układach kontrolnych przydaje się za to manometr różnicowy, bo od razu pokazuje, czy między wejściem a wyjściem nie robi się zbyt duży spadek ciśnienia.
Manometr, presostat i przetwornik to nie to samo
To częste źródło nieporozumień, zwłaszcza w prostszych instalacjach warsztatowych. Manometr pokazuje ciśnienie, presostat reaguje na osiągnięcie określonej wartości i przełącza styk, a przetwornik ciśnienia zamienia odczyt na sygnał elektryczny dla automatyki. Jeśli ktoś oczekuje, że sam manometr „wyłączy” sprężarkę albo poda sygnał do PLC, to po prostu myli funkcje urządzeń.
| Urządzenie | Co robi | Gdzie spotkasz je najczęściej |
|---|---|---|
| Manometr | Pokazuje wartość ciśnienia | Warsztat, kompresor, układ hydrauliczny |
| Presostat | Włącza lub wyłącza obwód po osiągnięciu progu | Automatyka, zabezpieczenia, sprężarki |
| Przetwornik ciśnienia | Przekazuje pomiar jako sygnał elektryczny | Systemy sterowania, monitoring, PLC |
Ta różnica ma znaczenie nie tylko teoretyczne. Jeśli dobierzesz niewłaściwy przyrząd, będziesz miał ładny odczyt tam, gdzie potrzebna jest automatyka, albo sygnał elektryczny tam, gdzie wystarczyłby prosty wskaźnik. To prowadzi już prosto do praktyki, czyli do tego, gdzie manometr naprawdę pracuje najciężej.
Gdzie manometr jest niezbędny w pneumatyce i hydraulice
W pneumatyce i hydraulice manometr nie jest dodatkiem, tylko podstawowym elementem kontroli procesu. Bez niego trudno ustawić parametry, diagnozować spadki wydajności i sprawdzać, czy układ pracuje tak, jak powinien. Różnica polega na tym, że w pneumatyce mówimy zwykle o niższych ciśnieniach i większej podatności na wahania, a w hydraulice o znacznie większych obciążeniach i większym ryzyku uszkodzeń przy błędnym odczycie.
W pneumatyce
W układach sprężonego powietrza manometr pomaga ustawić reduktor, kontrolować kompresor i sprawdzić, czy do narzędzi trafia właściwe ciśnienie. W wielu instalacjach roboczych spotyka się okolice 6 bar, ale to tylko punkt odniesienia, a nie uniwersalna norma. Jeśli ciśnienie jest za niskie, narzędzia pneumatyczne tracą moc. Jeśli za wysokie, szybciej zużywają się uszczelnienia, zawory i przewody.
W praktyce manometr przydaje się też do diagnozy: gdy ciśnienie po stronie odbiornika spada szybciej niż powinno, zwykle mam do czynienia z nieszczelnością, zatkanym filtrem albo źle ustawionym reduktorem. To drobna wskazówka, która potrafi oszczędzić godziny szukania usterki. W pneumatyce wiele awarii najpierw widać właśnie na tarczy manometru.
Przeczytaj również: Ile miedzi w spawarce? - Zaskakujące fakty i odzysk!
W hydraulice
W hydraulice znaczenie pomiaru jest jeszcze większe, bo ciśnienie bezpośrednio przekłada się na siłę siłownika, pracę pompy i bezpieczeństwo całego układu. Manometr przydaje się przy prasach, podnośnikach, agregatach hydraulicznych, liniach technologicznych i maszynach, w których niewielka zmiana ciśnienia może oznaczać dużą zmianę siły. Tu nie chodzi o orientacyjny odczyt, ale o realną kontrolę obciążenia.
W hydraulice często patrzę też na zachowanie wskazówki podczas ruchu elementów wykonawczych. Jeśli ciśnienie faluje, rośnie zbyt szybko albo nie wraca tam, gdzie powinno, to sygnał, że układ ma problem z przepływem, zaworem lub pompą. Dobrze ustawiony manometr pomaga nie tylko mierzyć, ale też oceniać dynamikę pracy całego systemu. A skoro wiadomo już, gdzie przyrząd jest używany, czas przejść do wyboru konkretnego modelu.
Jak dobrać manometr do instalacji, żeby odczyt miał sens
Gdy dobieram manometr, patrzę przede wszystkim na cztery rzeczy: medium, zakres, warunki pracy i sposób montażu. To one decydują, czy przyrząd będzie działał długo i wiarygodnie, czy tylko „jakoś pokaże” ciśnienie. Sam wygląd tarczy naprawdę nie mówi tu prawie nic.
| Co sprawdzić | Dlaczego ma znaczenie | Praktyczna wskazówka |
|---|---|---|
| Zakres pomiarowy | Za mały zakres grozi przeciążeniem, za duży obniża czytelność | Najlepiej, gdy normalna praca wypada mniej więcej w środkowej części skali |
| Materiał części stykających się z medium | Wpływa na odporność na korozję i zgodność chemiczną | Do agresywnych mediów wybieraj stal nierdzewną lub wersję dedykowaną przez producenta |
| Średnica tarczy | Decyduje o wygodzie odczytu | Do kontroli z większej odległości lepsza jest większa tarcza niż mały, kompaktowy model |
| Wibracje i pulsacje | Mogą rozchwiewać wskazówkę i skracać żywotność | W razie potrzeby stosuj wypełnienie obudowy lub tłumik pulsacji |
| Klasa dokładności | Określa dopuszczalny błąd wskazania | Do zwykłej kontroli procesowej zwykle wystarcza niższa dokładność niż do kalibracji |
| Przyłącze i pozycja montażu | Wpływają na szczelność i wygodę obsługi | Sprawdź gwint, kierunek przyłącza i to, czy tarcza będzie czytelna po zamontowaniu |
Jest jeszcze jedna praktyczna zasada, którą uważam za wyjątkowo użyteczną: jeśli to możliwe, wybieraj zakres około 1,5 do 2 razy wyższy niż typowe ciśnienie robocze. Dzięki temu wskazanie nie siedzi stale przy górnej granicy skali, a sam przyrząd pracuje stabilniej. W wielu standardowych konstrukcjach nie opłaca się też długo utrzymywać wskazań bardzo blisko maksimum skali, bo rośnie ryzyko trwałego odkształcenia elementu pomiarowego.
Jeżeli instalacja pracuje pulsacyjnie, z drganiami albo skokami ciśnienia, lepiej od razu pomyśleć o modelu odporniejszym na takie warunki. To zwykle tańsze niż późniejsze wymiany, przestoje i poszukiwanie przyczyny rozjechanego odczytu. A skoro sam dobór mamy za sobą, zostaje jeszcze kwestia czytania wskazań bez błędów.
Jak czytać wskazanie i rozpoznawać błędne odczyty
Manometr wydaje się prosty w obsłudze, ale właśnie tu najłatwiej o pomyłkę. Najczęstszy błąd to odczyt pod kątem, czyli z innej linii niż środek tarczy. W warsztacie widziałem już sytuacje, w których różnica nie wynikała z awarii, tylko z tego, że ktoś spojrzał na wskazówkę z boku i „przeczytał” inny wynik.
Na co zwracam uwagę w pierwszej kolejności?
- Pozycję wskazówki względem zera - jeśli po odciążeniu nie wraca do punktu początkowego, coś jest nie tak.
- Drgania - mocno skacząca wskazówka może oznaczać pulsacje w instalacji, a nie błąd samego przyrządu.
- Właściwą jednostkę - bar, MPa i psi nie są tym samym, a pomyłka na skali potrafi kosztować dużo więcej niż sam manometr.
- Stan szybki i obudowy - pęknięcie, zaparowanie albo ślady korozji to ostrzeżenie, nie detal kosmetyczny.
- Zakres pracy - jeśli wskazówka stale dobija do końca skali, odczyt traci sens i urządzenie pracuje w złych warunkach.
W praktyce ważne jest też rozróżnienie między chwilowym skokiem a realnym trendem. Jednorazowy impuls może być normalny, zwłaszcza w układach z pompą lub sprężarką, ale stały wzrost albo spadek ciśnienia prawie zawsze oznacza problem. To dobry moment, żeby przejść do kwestii trwałości i bezpieczeństwa, bo właśnie one najczęściej decydują o życiu manometru.
Jak zadbać o bezpieczeństwo i trwałość przyrządu
Manometr sam w sobie nie jest skomplikowany, ale łatwo go uszkodzić przez przeciążenie, drgania, złą kompatybilność materiałową albo zwykłe zaniedbanie. Jeśli ma pracować długo, trzeba traktować go jak element pomiarowy, a nie tylko „wskaźnik na rurze”. W praktyce najwięcej szkód robią trzy rzeczy: zbyt wysokie ciśnienie, nieodpowiednie medium i brak kontroli stanu przyrządu.
Ja pilnuję kilku zasad, bo naprawdę ograniczają liczbę problemów:
- Nie dopuszczam do stałej pracy przy wartości zbliżonej do końca skali, jeśli konstrukcja tego nie przewiduje.
- Przy agresywnych mediach dobieram materiał przyłącza i elementu pomiarowego pod konkretną aplikację, a nie „na oko”.
- W instalacjach z pulsacją stosuję tłumienie drgań albo wersję z wypełnieniem obudowy.
- Po uderzeniu, przeciążeniu lub podejrzanym zachowaniu wskazówki traktuję przyrząd jako wymagający kontroli.
- Jeśli pomiar ma znaczenie dla jakości lub BHP, zlecam okresową weryfikację albo kalibrację zamiast ufać samemu wyglądowi tarczy.
To szczególnie ważne w hydraulice, gdzie awaria może oznaczać nie tylko przestój, ale też realne ryzyko dla operatora. W pneumatyce z kolei błędny odczyt często kończy się marnowaniem energii, gorszą pracą narzędzi i trudnymi do wychwycenia mikroawariami. Dlatego dobry manometr warto traktować jak element kontroli procesu, a nie zwykły dodatek montażowy.
Jeśli miałbym zamknąć temat jednym praktycznym wnioskiem, powiedziałbym tak: manometr ma sens tylko wtedy, gdy jest dobrany do medium, zakresu i warunków pracy, a jego wskazanie faktycznie można odczytać bez zgadywania. W pneumatyce pomaga ustawić sprężone powietrze, w hydraulice pilnuje siły i bezpieczeństwa, a w warsztacie szybko pokazuje, czy układ pracuje tak, jak powinien. To mały element, ale w dobrze zorganizowanej instalacji robi dużą różnicę.
