W układach pneumatycznych i instalacjach z podciśnieniem jeden nieczytelny pomiar potrafi zaburzyć pracę całego procesu. Wakuometr pokazuje, czy w systemie rzeczywiście panuje ciśnienie niższe od atmosferycznego, a nie tylko takie, które „na oko” wygląda poprawnie. Poniżej wyjaśniam, jak działa ten przyrząd, gdzie ma sens w warsztacie i na co zwrócić uwagę, żeby dobrać właściwy model.
Najważniejsze informacje w skrócie
- Wakuometr mierzy podciśnienie, czyli ciśnienie niższe od atmosferycznego.
- Najczęściej spotkasz skale w mbar, kPa, bar albo mmHg.
- W pneumatyce przydaje się do kontroli ssaw, chwytaków, stołów podciśnieniowych i szczelności układów.
- W praktyce ważniejsze od samej ceny są: zakres pomiarowy, dokładność, odporność na drgania i sposób montażu.
- Nie każdy przyrząd do ciśnienia jest tym samym: wakuometr, manometr i manowakuometr pełnią różne role.
Czym jest wakuometr i co dokładnie mierzy

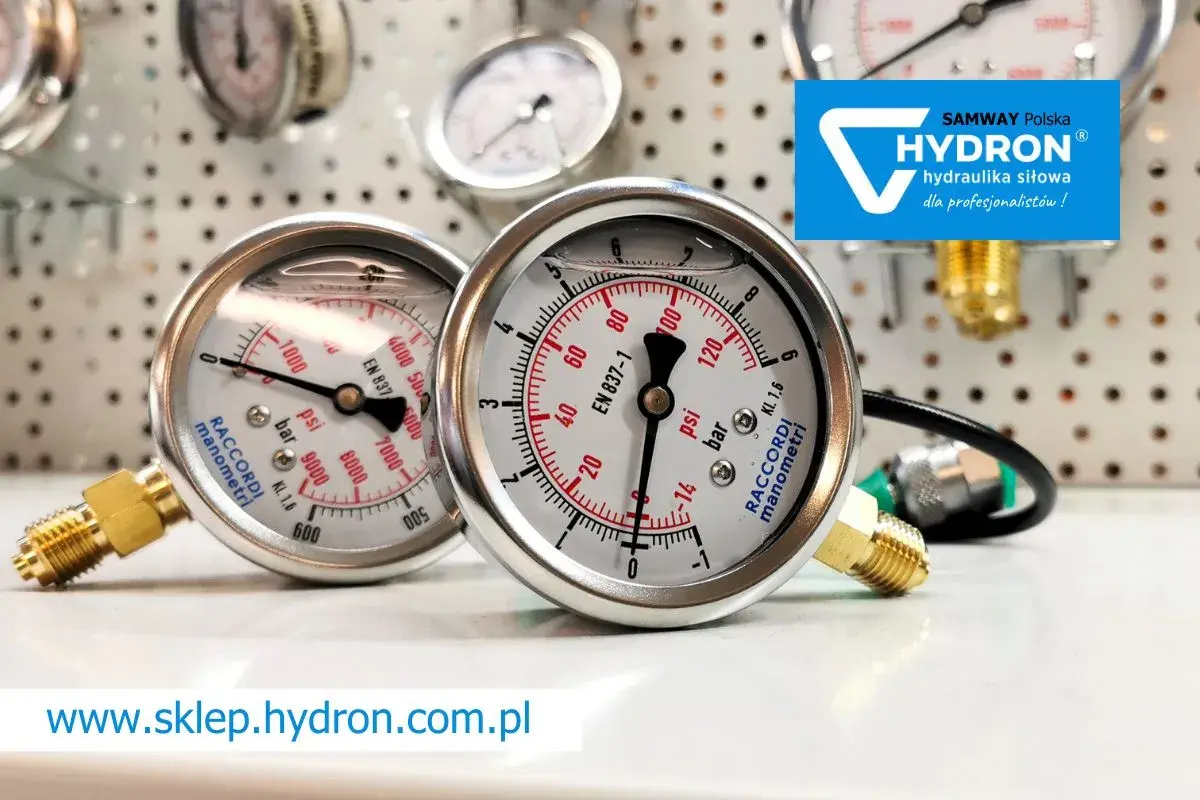

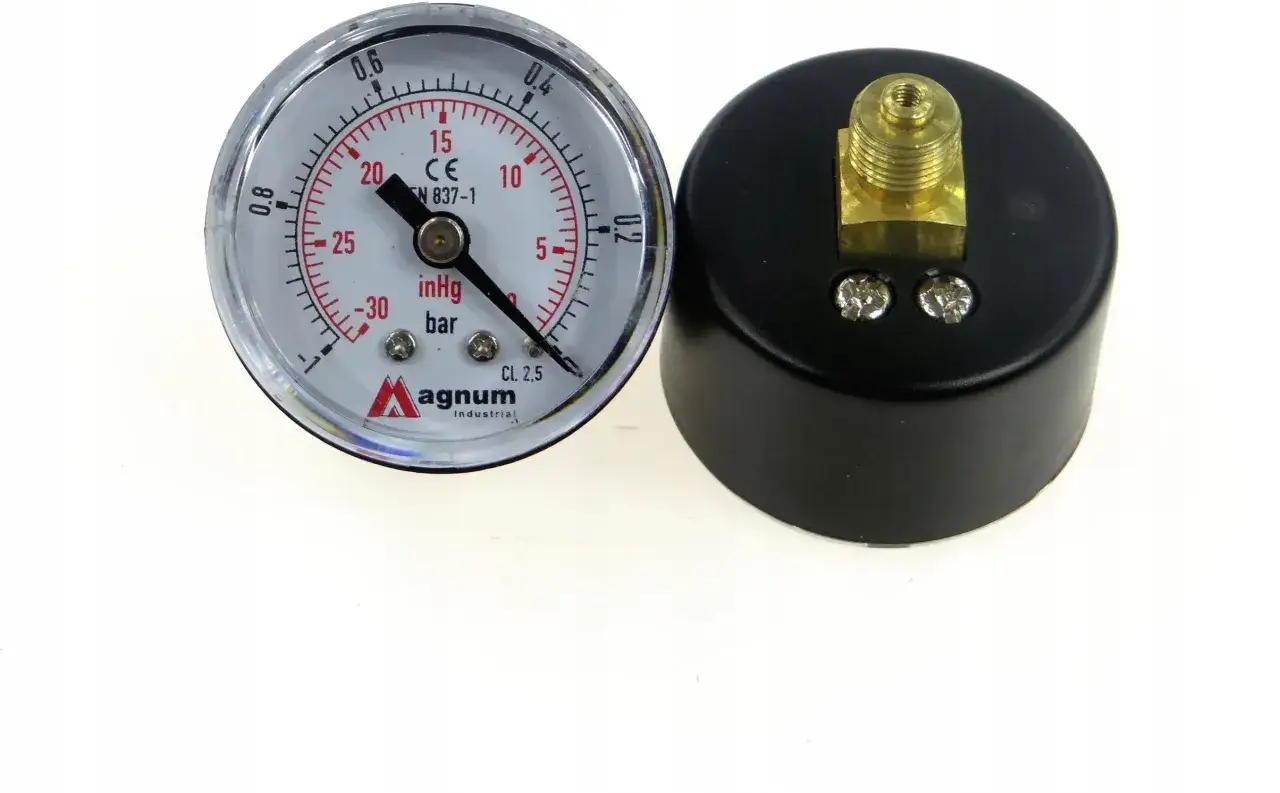

Najprościej mówiąc, wakuometr to przyrząd do pomiaru ciśnienia poniżej ciśnienia atmosferycznego. W praktyce pokazuje on podciśnienie, a więc stan, w którym w układzie panuje mniejsze ciśnienie niż na zewnątrz. Na poziomie morza ciśnienie atmosferyczne wynosi około 1013 hPa, więc każdy odczyt poniżej tej wartości wymaga właśnie takiego przyrządu.
W codziennym języku używa się też określenia próżniomierz, choć nie zawsze oznacza ono identyczny zakres pracy. Dla mnie ważne jest przede wszystkim to, czy dany model pokazuje wartość względną, odnoszącą się do atmosfery, czy wartość bezwzględną, czyli rzeczywiste ciśnienie w komorze. To rozróżnienie ma znaczenie szczególnie wtedy, gdy pomiar decyduje o jakości procesu, a nie tylko o orientacyjnej kontroli.
W warsztacie najczęściej spotyka się odczyty w mbar i kPa, czasem także w bar lub mmHg. Jednostki bywają mylące, dlatego dobrze jest od razu sprawdzić, w jakim systemie pracuje cała instalacja. To prowadzi prosto do pytania, gdzie taki pomiar rzeczywiście ma sens.
Gdzie w praktyce wykorzystuje się go w pneumatyce i hydraulice
Wakuometr nie jest gadżetem „na wszelki wypadek”. W pneumatyce bywa elementem kontrolnym, który pozwala szybko ocenić, czy układ ssący pracuje stabilnie i czy nie ma strat na przewodach, złączkach albo zaworach. W hydraulice pojawia się rzadziej, ale nadal bywa przydatny tam, gdzie istotna jest strona ssawna pompy lub kontrola spadków ciśnienia w układzie zasilania cieczy.
W praktyce spotykam go najczęściej w takich zastosowaniach:
- chwytaki próżniowe i manipulatory do blach,
- stoły podciśnieniowe w obróbce i montażu,
- kontrola szczelności instalacji ssących,
- monitorowanie pracy pomp próżniowych,
- układy pakowania, gdzie podciśnienie wpływa na tempo i powtarzalność procesu.
W branży metalowej to narzędzie jest szczególnie praktyczne przy manipulacji arkuszami blach i elementami o gładkiej powierzchni. Gdy podciśnienie spada, chwyt staje się mniej pewny, a to już nie jest problem teoretyczny, tylko realne ryzyko przestoju albo uszkodzenia detalu. Właśnie dlatego kontrola odczytu ma większe znaczenie, niż mogłoby się wydawać na pierwszy rzut oka.
Wakuometr, manometr i manowakuometr nie są tym samym
To jedna z najczęstszych pomyłek. Wakuometr mierzy podciśnienie, manometr pokazuje nadciśnienie, a manowakuometr łączy oba zakresy w jednym przyrządzie. Jeśli system pracuje tylko „na minusie”, zwykle wystarczy wakuometr. Jeśli jednak w tej samej instalacji pojawiają się też ciśnienia dodatnie, lepiej od razu myśleć o modelu łączonym.
| Przyrząd | Co mierzy | Najczęstsze zastosowanie | Kiedy ma największy sens |
|---|---|---|---|
| Wakuometr | Ciśnienie poniżej atmosferycznego | Układy ssące, próżniowe, chwytaki, stoły podciśnieniowe | Gdy interesuje Cię wyłącznie podciśnienie |
| Manometr | Ciśnienie powyżej atmosferycznego | Sprężone powietrze, instalacje hydrauliczne, zbiorniki | Gdy układ pracuje po stronie dodatniego ciśnienia |
| Manowakuometr | Ciśnienie dodatnie i ujemne | Instalacje mieszane, diagnostyka, serwis | Gdy w jednym układzie pojawiają się oba zakresy |
Warto też pamiętać, że ta sama skala może być opisana różnie. Jeden producent pokaże zakres od 0 do -1 bar, inny od 0 do 1000 mbar, a jeszcze inny w mmHg. To nadal może oznaczać ten sam fizyczny zakres pracy, tylko zapisany inną konwencją. Taka różnica bywa nieistotna dla doświadczonego technika, ale dla początkującego jest źródłem niepotrzebnych błędów, więc dobrze ją wyjaśnić od razu.
Jeśli układ ma być serwisowany szybko i bez zgadywania, dobór właściwego typu przyrządu oszczędza później wiele czasu. Od tego zależy też sens samego zakupu, więc przechodzę teraz do doboru modelu.
Jak dobrać odpowiedni model do instalacji
Przy wyborze wakuometru patrzę przede wszystkim na to, jakie wartości naprawdę będą mierzone. Zbyt szeroki zakres wygląda bezpiecznie, ale w praktyce pogarsza czytelność odczytu. Zbyt wąski z kolei grozi przeciążeniem przyrządu albo po prostu zafałszowaniem wyniku. Najlepiej dobrać skalę do najczęściej występującego podciśnienia, a nie do skrajnych sytuacji, które zdarzają się raz na jakiś czas.
| Kryterium | Na co zwrócić uwagę | Dlaczego to ważne |
|---|---|---|
| Zakres pomiarowy | Dobierz go do realnych wartości w układzie, nie „na zapas” | Lepsza czytelność i mniejsze ryzyko błędu |
| Jednostka | mbar, kPa, bar, mmHg lub Torr | Ułatwia porównanie z dokumentacją i innymi urządzeniami |
| Dokładność | Klasa wskazania, stabilność zerowania, powtarzalność | Istotna, gdy pomiar wpływa na proces, a nie tylko na orientację |
| Sposób montażu | Przyłącze, pozycja pracy, średnica tarczy, obudowa | Wpływa na wygodę odczytu i trwałość w eksploatacji |
| Warunki pracy | Drgania, wilgoć, temperatura, agresywne media | Od tego zależy żywotność i wiarygodność pomiaru |
W praktyce spotyka się modele analogowe i cyfrowe. Analogowy bywa wystarczający do prostego nadzoru, zwłaszcza gdy operator ma tylko zobaczyć, czy podciśnienie utrzymuje się w akceptowalnym zakresie. Cyfrowy ma przewagę tam, gdzie liczy się precyzja, szybkie porównanie wyników albo zapis danych. Ja zwykle traktuję to prosto: jeśli odczyt ma tylko sygnalizować stan, wystarczy rozwiązanie prostsze; jeśli ma sterować decyzją technologiczną, warto sięgnąć po dokładniejszy model.
Przy pracy w warunkach drgań i pulsacji pomaga obudowa wypełniona cieczą tłumiącą, najczęściej gliceryną. To nie jest obowiązkowe rozwiązanie w każdym układzie, ale w maszynach pracujących dynamicznie potrafi znacząco poprawić czytelność wskazówki. Jeśli w instalacji występują zanieczyszczenia lub media agresywne, trzeba też sprawdzić materiał części mających kontakt z medium, bo sam ładny wygląd obudowy niczego tu nie załatwia.
Gdy model jest już dobrany, najwięcej błędów pojawia się zwykle nie przy zakupie, tylko przy odczycie i eksploatacji. Właśnie tam warto zachować największą dyscyplinę.
Jak czytać wskazania i nie popełnić typowych błędów
Najważniejsza zasada jest prosta: zero na skali nie zawsze oznacza to samo. W zależności od konstrukcji przyrząd może odnosić się do ciśnienia atmosferycznego albo do próżni absolutnej. Jeśli operator pomyli te dwa punkty odniesienia, wyniki przestają mieć wartość diagnostyczną, nawet jeśli wskazówka wygląda wiarygodnie.
- Sprawdź, czy skala jest opisana w odniesieniu do atmosfery, czy do ciśnienia absolutnego.
- Porównuj tylko te same jednostki, na przykład mbar z mbar albo kPa z kPa.
- Nie ignoruj pozycji montażu, bo niektóre przyrządy potrafią zachowywać się inaczej w pionie i w poziomie.
- Jeśli wskazówka „pływa”, problemem może być pulsacja układu, a nie sam wakuometr.
- Nie dopuszczaj do pracy poza zakresem, bo to skraca żywotność i zaniża wiarygodność odczytu.
W praktyce bardzo częstym błędem jest też traktowanie podciśnienia jak wartości absolutnej bez sprawdzenia jednostek. Przykładowo 1000 mbar to w przybliżeniu 1 bar, czyli okolice ciśnienia atmosferycznego, a nie „bardzo duża próżnia”. Taki szczegół brzmi drobnie, ale potrafi całkowicie zmienić interpretację pomiaru. Jeśli ktoś ma zająć się serwisem instalacji, musi widzieć nie tylko liczbę, ale też jej sens.
Drugą sprawą jest kalibracja. W prostych zastosowaniach nie zawsze wymaga się częstego wzorcowania, ale gdy odczyt wpływa na jakość produkcji, kontrolę szczelności albo bezpieczeństwo procesu, warto sprawdzać wskazania cyklicznie. Dla mnie to jeden z tych elementów, które nie są widowiskowe, ale robią największą różnicę w codziennej pracy.
Co daje dobry pomiar podciśnienia w codziennej pracy
Dobrze dobrany i poprawnie odczytany wakuometr daje coś więcej niż liczbę na tarczy. Ułatwia wykrycie nieszczelności, pomaga utrzymać stabilność procesu i pozwala szybciej odróżnić problem techniczny od zwykłego wahania pracy układu. W warsztacie, na linii produkcyjnej albo przy serwisie maszyn to przekłada się bezpośrednio na mniej przestojów i mniej przypadkowych decyzji.
Jeśli mam wskazać jedną rzecz, która naprawdę ma znaczenie, to nie jest nią sam model z najdłuższą skalą ani najbardziej efektowny wyświetlacz. Najważniejsze jest to, żeby przyrząd pasował do realnego zakresu pracy, był czytelny w konkretnych warunkach i nie wprowadzał operatora w błąd. W pneumatyce i hydraulice właśnie takie detale decydują o tym, czy pomiar pomaga, czy tylko zajmuje miejsce na panelu.
W praktyce najlepiej działa proste podejście: sprawdzić zakres, jednostkę, sposób montażu i warunki pracy, a dopiero potem porównywać ceny. Taka kolejność oszczędza zakupów „na próbę” i daje większą pewność, że wakuometr rzeczywiście będzie narzędziem użytecznym, a nie kolejnym wskaźnikiem, który trzeba ignorować.
