W praktyce rodzaje siłowników pneumatycznych różnią się nie tylko kształtem, ale też sposobem pracy, zakresem siły i tym, ile miejsca zajmują w maszynie. Ja zwykle zaczynam od prostego pytania: czy potrzebny jest ruch liniowy, obrót, chwytanie detalu, czy może pewne prowadzenie cięższego elementu. W tym tekście porządkuję najważniejsze typy, pokazuję, jak je dobrać do zadania i kiedy pneumatyka ma przewagę nad hydrauliką.
Najważniejsze różnice, które naprawdę wpływają na wybór
- Najpierw rozstrzyga się ruch: liniowy, obrotowy, chwytający albo prowadzony.
- Siłowniki jednostronne są prostsze, ale dają siłę tylko w jednym kierunku; dwustronne pracują w obu.
- Przy długim skoku i małej przestrzeni bardzo często wygrywa wersja beztłoczyskowa.
- Do dużej precyzji i obciążeń bocznych lepiej nadają się siłowniki prowadzone.
- Przy doborze nie wolno opierać się wyłącznie na średnicy tłoka; liczą się też skok, prędkość, amortyzacja i jakość powietrza.
- Jeśli potrzebujesz bardzo dużej siły i sztywnego utrzymania pozycji, hydraulika zwykle będzie pewniejsza.
Jak pracują te napędy i co z tego wynika

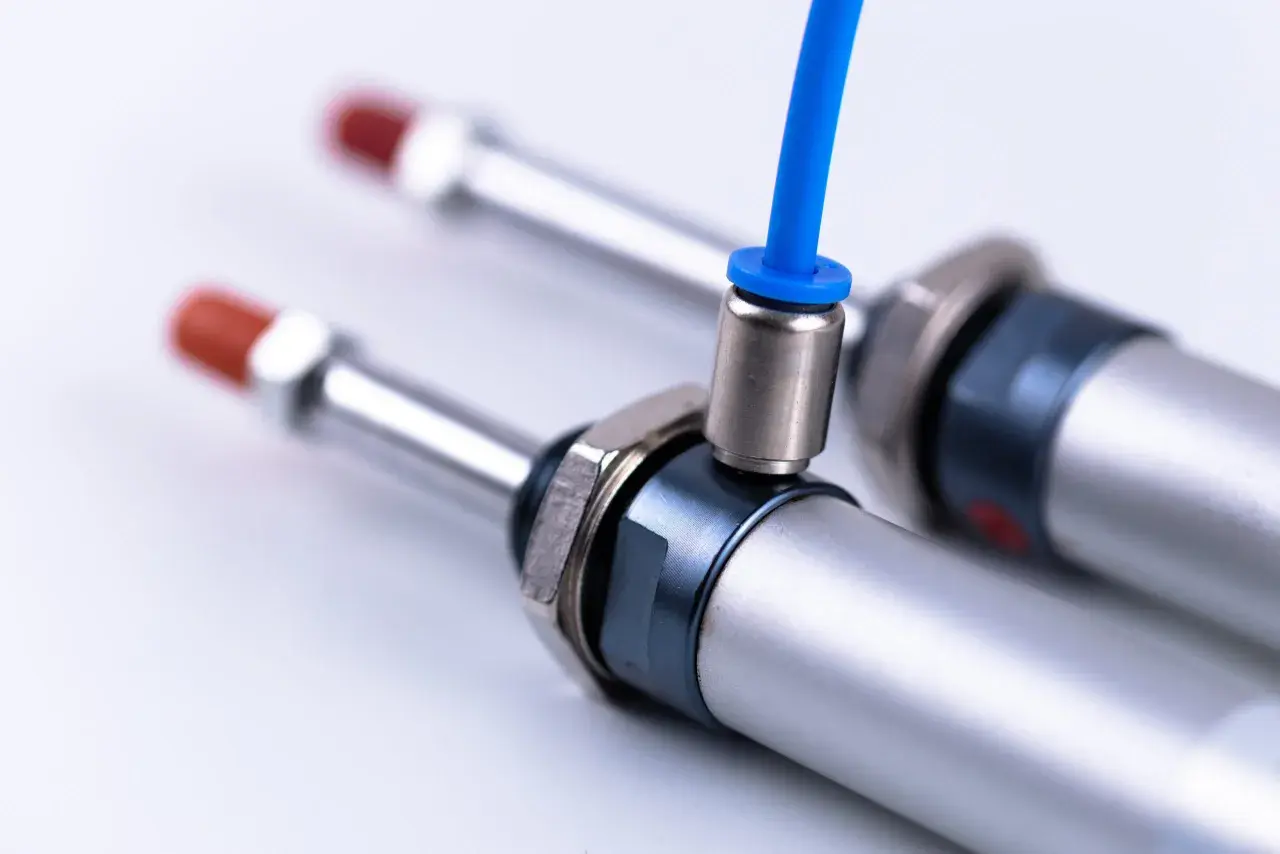

Siłownik pneumatyczny zamienia energię sprężonego powietrza na ruch. W wersji liniowej tłok przesuwa się w cylindrze, a tłoczysko przenosi siłę na element roboczy; w wersji obrotowej ruch liniowy zamienia się na obrót. W praktyce najważniejsze są trzy rzeczy: dostępne ciśnienie, powierzchnia tłoka i sposób powrotu.
Jeśli układ ma działać z jednej strony, a powrót ma zapewniać sprężyna, dostajesz prostą konstrukcję, ale tylko jedną aktywną stronę pracy. W siłowniku dwustronnym powietrze działa naprzemiennie na obie komory, więc napęd pracuje pewniej w obu kierunkach i lepiej znosi częste cykle. To właśnie dlatego w automatyce przemysłowej częściej widzę rozwiązania dwustronne niż jednostronne.
W obliczeniach projektowych często przyjmuje się 6 bar jako punkt odniesienia. Przy takiej wartości cylinder o średnicy 32 mm daje około 483 N siły teoretycznej na wysuwie, ale ja i tak traktuję to tylko jako bazę do dalszego sprawdzenia. Producenci, tacy jak Festo, zwracają uwagę, że przy doborze warto używać części tej wartości jako bezpiecznego zapasu, zamiast projektować „na styk”.
Gdy już wiadomo, jak to działa, można spokojnie przejść do tego, jakie konstrukcje spotyka się najczęściej i gdzie każda z nich ma sens.
Najczęściej spotykane konstrukcje w praktyce
W katalogach i na maszynach najczęściej widzę kilka podstawowych wariantów. SMC ujmuje je szeroko jako napędy liniowe, obrotowe i chwytaki, ale w samej grupie siłowników liniowych różnice bywają bardzo konkretne: od prostego cylindra z powrotem sprężynowym po wersje prowadzone i beztłoczyskowe.
| Typ | Gdzie sprawdza się najlepiej | Największa zaleta | Ograniczenie |
|---|---|---|---|
| Jednostronnego działania | Lekkie dociski, wyrzutniki, proste mechanizmy powrotne | Prosta budowa i mniejsza liczba elementów | Siła tylko w jednym kierunku, powrót zależny od sprężyny |
| Dwustronnego działania | Podawanie, pozycjonowanie, docisk, praca cykliczna | Kontrola ruchu w obu kierunkach | Zużywa więcej powietrza i wymaga lepszego sterowania |
| Kompaktowy | Maszyny o małej przestrzeni montażowej, krótkie skoki | Krótka długość całkowita przy tym samym ruchu | Nie zastąpi dużego, sztywnego siłownika przy ciężkim obciążeniu |
| Prowadzony | Docisk z mimośrodem, przenoszenie detalu, ruch z bocznym obciążeniem | Lepsza stabilność i odporność na skręcanie | Większa masa i cena niż w wersji podstawowej |
| Beztłoczyskowy | Długie skoki przy małej przestrzeni | Skok mieści się w długości napędu | Wymaga staranniejszego montażu i prowadzenia ładunku |

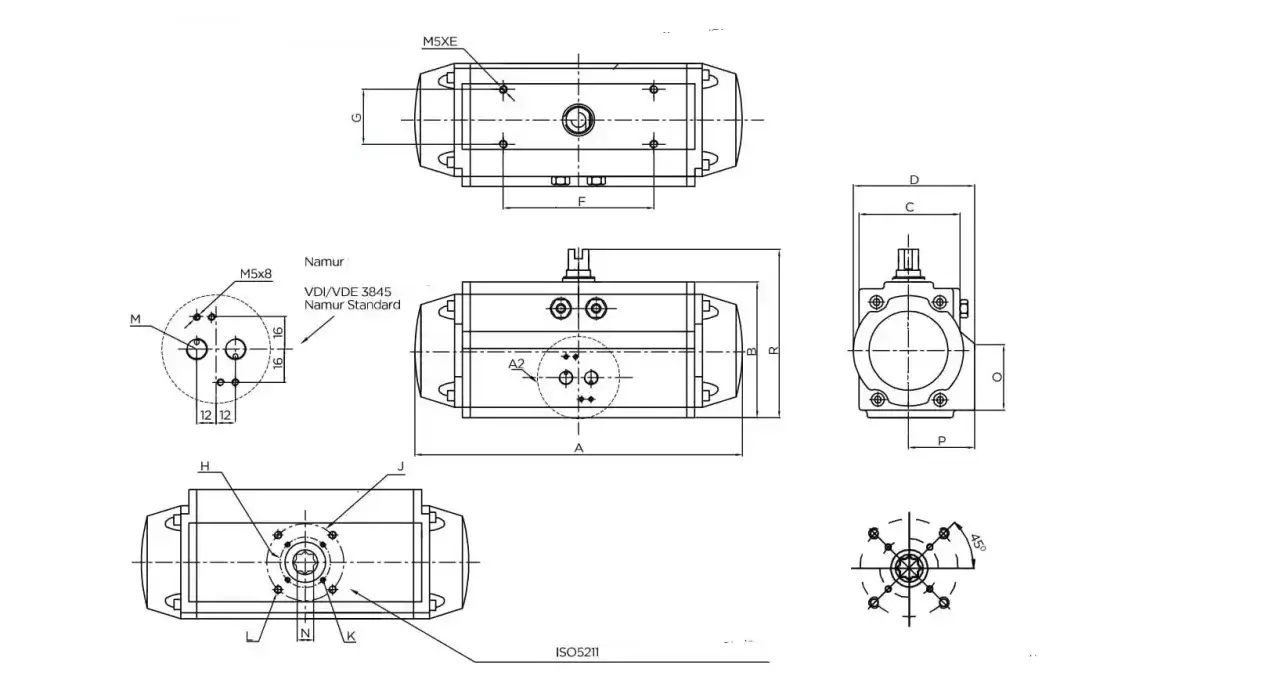

| Obrotowy | Przekładanie, ustawianie, obrót detalu | Zastępuje osobny napęd mechaniczny | Zakres obrotu jest ograniczony konstrukcją |
| Chwytak pneumatyczny | Chwytanie detali w automatyce i robotyce | Szybkość i powtarzalność chwytu | Nie służy do przenoszenia dużych sił osiowych |
W obróbce metali najczęściej wygrywa siłownik dwustronny albo prowadzony. Pierwszy daje uniwersalność przy podawaniu i docisku, drugi ratuje sytuację tam, gdzie detal nie może się przechylać ani klinować. Z kolei wersję beztłoczyskową wybiera się wtedy, gdy skok ma być długi, a stanowisko nie daje miejsca na klasyczny cylinder z wysuniętym tłoczyskiem.
Z takiego podziału wynika jedno: nie ma jednego „najlepszego” modelu. Jest za to model lepiej dopasowany do ruchu, przestrzeni i sposobu obciążenia, a to już prowadzi prosto do doboru.
Jak dobrać siłownik do zadania bez zgadywania
Ja zaczynam od pięciu pytań i nigdy nie przeskakuję od razu do średnicy tłoka. To najkrótsza droga do zakupu, który działa tylko częściowo.
- Jaki ma być ruch - liniowy, obrotowy, chwytający czy prowadzony. To od razu zawęża wybór.
- Jak duża jest siła robocza - przy 6 bar nie warto liczyć na pełne wykorzystanie siły teoretycznej. Dobrym punktem wyjścia jest przyjęcie około 50% zapasu użytecznego względem danych katalogowych.
- Jaki jest skok - im dłuższy, tym większe znaczenie ma stateczność tłoczyska, prowadzenie i amortyzacja końców.
- Jak szybko ma pracować - przy dużej prędkości rośnie znaczenie regulacji przepływu i tłumienia dojazdu do końca skoku.
- W jakim środowisku ma działać - w warsztacie metalowym liczą się wióry, chłodziwo, pył, wilgoć i odporność na korozję.
Jeśli zależy mi na zamienności i serwisie, patrzę na standard wymiarowy. W praktyce największy porządek dają rozwiązania zgodne z ISO: dla cylindrów okrągłych pojawia się ISO 6432, dla kompaktowych ISO 21287, a dla profilowych i cięgnowych ISO 15552. To nie jest detal dla katalogowych pedantów. Dzięki temu łatwiej wymienić napęd bez przerabiania całej maszyny.
| Co sprawdzam | Dlaczego to ma znaczenie | Typowy błąd |
|---|---|---|
| Skok | Decyduje o tym, czy napęd wykona zadany ruch bez dobijania | Dobór „na oko” i brak miejsca na pełne wysunięcie |
| Średnica tłoka | Wpływa na siłę, ale też na zużycie powietrza | Wybór zbyt dużej średnicy tylko po to, by mieć spokój |
| Obciążenie boczne | Bez prowadzenia szybko niszczy uszczelnienia i prowadnice | Montowanie cylindra jako elementu nośnego |
| Amortyzacja | Chroni napęd i detal przy dużej prędkości | Pomijanie tłumienia końcowego na szybkich cyklach |
| Jakość powietrza | Wpływa na żywotność uszczelnień i płynność pracy | Wilgoć, brud i brak filtracji |
To właśnie ten etap najczęściej decyduje, czy siłownik będzie po prostu „działał”, czy będzie działał stabilnie. A gdy już znamy zasady doboru, trzeba jeszcze spojrzeć na błędy, które psują nawet poprawnie policzony układ.
Błędy, które najszybciej skracają żywotność napędu
Największe problemy widzę nie w samym siłowniku, tylko w tym, jak jest używany. W praktyce szybciej niszczą go zły montaż i brudne powietrze niż sama konstrukcja.
- Dobór bez zapasu - jeśli napęd ma pracować na granicy możliwości, drobny wzrost tarcia albo temperatury od razu psuje pracę całego układu.
- Brak prowadzenia przy obciążeniu bocznym - cylinder nie powinien zastępować wózka liniowego. Kiedy przejmuje siły poprzeczne, zużywa się szybko i nierówno.
- Brak amortyzacji przy dużej prędkości - dojazd do końca skoku bez tłumienia uderza zarówno w detal, jak i w uszczelnienia.
- Wilgoć i zanieczyszczenia w instalacji - to szczególnie ważne w warsztacie, gdzie w obiegu krążą pył, opiłki i chłodziwo. Suchsze i czystsze powietrze realnie wydłuża życie napędu.
- Założenie, że jednostronny zrobi to samo co dwustronny - gdy potrzebujesz pełnej kontroli w obu kierunkach, sprężyna powrotna jest zbyt dużym uproszczeniem.
- Ignorowanie sposobu montażu - przy złym ustawieniu osi szybciej pojawia się tarcie, a czasem także klinowanie prowadzenia.
Ja zwracam na te rzeczy uwagę szczególnie wtedy, gdy maszyna ma pracować długo i w powtarzalnym cyklu. To właśnie w takim trybie najmniejsze niedopatrzenie zamienia się w przestój, a stąd już tylko krok do pytania, czy pneumatyka na pewno jest właściwym medium.
Kiedy pneumatyka wygrywa z hydrauliką, a kiedy nie ma szans
To porównanie wciąż wraca w zakładach, bo oba układy mają swoje miejsce. Pneumatyka jest lekka, szybka i czystsza w eksploatacji, ale hydraulika wygrywa tam, gdzie liczy się bardzo duża siła i sztywne utrzymanie pozycji. W metalowym warsztacie różnica bywa naprawdę odczuwalna.
| Kryterium | Pneumatyka | Hydraulika | Praktyczny wniosek |
|---|---|---|---|
| Siła | Dobra do wielu zadań, ale ograniczona ciśnieniem i średnicą tłoka | Zwykle znacznie większa | Do prasowania, gięcia i ciężkich docisków hydraulika częściej ma przewagę |
| Prędkość cyklu | Bardzo dobra | Dobra, ale układ jest cięższy i bardziej złożony | Do szybkiego podawania i sortowania pneumatyka jest wygodniejsza |
| Czystość | Brak wycieków oleju i prostsze utrzymanie porządku | Ryzyko wycieków i większe wymagania serwisowe | W środowisku wrażliwym na zabrudzenia pneumatyka jest bezpieczniejsza organizacyjnie |
| Precyzja i sztywność | Wystarczająca w wielu aplikacjach, ale sprężystość powietrza daje swoje ograniczenia | Zwykle wyższa | Przy stabilnym docisku i dokładnym prowadzeniu hydraulika bywa pewniejsza |
| Koszt i prostota | Z reguły niższe koszty wejścia | Większa złożoność instalacji | Do prostych funkcji wykonawczych pneumatyka zwykle wygrywa ekonomicznie |
W skrócie: jeśli potrzebujesz szybko wykonać ruch, zaciągnąć, docisnąć, przepchnąć albo odsunąć detal, pneumatyka zazwyczaj wystarcza i jest bardziej „warsztatowa” w obsłudze. Jeśli jednak oczekujesz bardzo dużej siły, precyzyjnego docisku i spokojnego utrzymania obciążenia, hydraulika zaczyna być rozsądniejszym wyborem. To nie jest teoria z katalogu, tylko codzienna różnica na produkcji.
W takim układzie na koniec zostaje jeszcze kilka detali, które często decydują o tym, czy całość będzie pracowała latami, czy tylko do pierwszego poważniejszego przestoju.
Zanim zamkniesz temat, sprawdź jeszcze te cztery rzeczy
Jeśli miałbym wskazać elementy, które najczęściej przesądzają o sukcesie, wymieniłbym cztery: standard wymiarowy, jakość powietrza, sposób prowadzenia obciążenia i kontrolę dojazdu do końca skoku. To są drobiazgi tylko na papierze. W realnej maszynie robią różnicę większą niż sama nazwa serii.
- Wybieraj rozwiązania zgodne z normą, jeśli później chcesz wymienić siłownik bez przebudowy mocowań.
- Myśl o czujnikach od początku - przy automatyce stanowiskowej detekcja położenia bywa ważniejsza niż sama siła.
- Nie oszczędzaj na amortyzacji, gdy cykl jest szybki albo ładunek ma sporą bezwładność.
- Traktuj filtrację i osuszanie powietrza jako element układu wykonawczego, a nie dodatek do sprężarki.
Gdy patrzę na siłownik w ten sposób, przestaje być „po prostu cylindrem”, a staje się elementem większego systemu, który ma pracować bezpiecznie, powtarzalnie i bez niepotrzebnych przestojów. I właśnie tak warto podchodzić do doboru w pneumatyce, zwłaszcza tam, gdzie liczy się tempo pracy i porządek na stanowisku.
