Obliczenie siły siłownika pneumatycznego wydaje się proste, dopóki nie trzeba przełożyć wyniku z katalogu na realną pracę przy stole, prasie albo w linii montażowej. W tym artykule pokazuję, jak policzyć siłę krok po kroku, jak odróżnić wynik teoretyczny od użytecznego oraz kiedy lepiej zwiększyć średnicę tłoka albo rozważyć hydraulikę.
Najkrótsza droga do poprawnego doboru siłownika
- Podstawowy wzór to F = p × A, czyli ciśnienie razy aktywna powierzchnia tłoka.
- W siłowniku dwustronnym siła na powrocie jest mniejsza, bo tłoczysko zabiera część powierzchni roboczej.
- Wartość katalogowa to nie to samo co siła użytkowa - w praktyce trzeba doliczyć straty, tarcie i spadki ciśnienia.
- Do ruchu dynamicznego dobieram układ z wyraźnym zapasem, często nie na 100%, tylko bliżej 50% siły teoretycznej.
- Jeśli potrzebny jest duży i stabilny docisk, pneumatyka szybko zbliża się do swoich granic i wtedy sens ma hydraulika.
Jak powstaje siła w siłowniku pneumatycznym
Źródłem siły jest różnica ciśnień działająca na powierzchnię tłoka. Im większe ciśnienie i im większa średnica tłoka, tym większy nacisk otrzymuję na końcu tłoczyska. To właśnie dlatego średnica cylindra ma tak duże znaczenie: wzrost nie jest liniowy, tylko wynika z pola koła, więc niewielka zmiana średnicy potrafi dać zauważalnie większą siłę.
W praktyce rozróżniam trzy wielkości, których nie wolno mieszać: siłę teoretyczną, siłę użyteczną i siłę na wysuwie oraz powrocie. Teoretyczna wychodzi z prostego mnożenia ciśnienia przez pole powierzchni. Użyteczna jest mniejsza, bo część energii znika na tarciu uszczelek, oporach prowadzenia, zaworach i przewodach. Na powrocie siłownika dwustronnego dochodzi jeszcze jeden ważny detal: tłoczysko zabiera część powierzchni roboczej, więc siła spada nawet wtedy, gdy ciśnienie zostaje takie samo.
| Element | Co oznacza | Dlaczego to ważne |
|---|---|---|
| Ciśnienie robocze | Energia sprężonego powietrza dostępna w komorze | Wyższe ciśnienie daje większą siłę, ale nie usuwa strat |
| Powierzchnia tłoka | Obszar, na który działa powietrze | Większa średnica oznacza większy potencjał siły |
| Tłoczysko | Pręt przenoszący ruch na obciążenie | Zmniejsza siłę przy wsuwie |
| Straty układu | Tarcie, nieszczelności, spadki ciśnienia | Obniżają siłę, którą naprawdę można wykorzystać |
Jeśli widzę tylko katalogową wartość siłownika, traktuję ją jako punkt wyjścia, nie jako gotową odpowiedź. Gdy już wiadomo, skąd bierze się siła, można przejść do samego obliczenia i sprawdzić, ile naprawdę zostaje na końcu ruchu.
Jak policzyć siłę krok po kroku
Najprostszy wzór brzmi: F = p × A. Jeżeli używam ciśnienia w MPa i powierzchni w mm², wynik dostaję w niutonach. To wygodne, bo w pneumatyce bardzo często pracuje się właśnie na takich jednostkach. Dla orientacji: 1 bar to 0,1 MPa, a 6 bar to 0,6 MPa.
| Tryb pracy | Wzór | Co podstawiam |
|---|---|---|
| Wysuw tłoczyska | F = p × A | Ciśnienie razy pełne pole tłoka |
| Wsuw tłoczyska | F = p × (A - a) | Ciśnienie razy pole tłoka pomniejszone o pole tłoczyska |
| Siłownik jednostronnego działania | F = p × A - straty sprężyny | Siła zależy też od oporu sprężyny powrotnej |
Przykład pierwszy, bardzo praktyczny: siłownik o średnicy 50 mm przy 6 barach. Pole tłoka wynosi 1963,5 mm². Po przemnożeniu przez 0,6 MPa otrzymuję około 1178 N siły teoretycznej na wysuwie. To mniej więcej 120 kg w przeliczeniu „warsztatowym”, ale tylko wtedy, gdy ignoruję straty. W realnym układzie trzeba odjąć tarcie i przyjąć zapas, więc do faktycznego doboru nie traktuję tej wartości jako pełnej mocy roboczej.
Przykład drugi pokazuje różnicę między wysuwem a powrotem. Dla siłownika 32/12 mm przy 6 barach wysuw daje około 483 N, a powrót około 414 N. Sam wzór się nie zmienia, ale mniejsza powierzchnia po stronie tłoczyska obniża wynik. To detal, który początkujący bardzo często pomijają, a potem dziwią się, że układ „na powrocie jest słabszy”.
Jeżeli liczysz obciążenie pionowe, nie mieszaj masy z siłą. 44 kg to nie 44 N, tylko około 432 N po przemnożeniu przez przyspieszenie ziemskie. Taki błąd potrafi całkowicie rozjechać dobór średnicy cylindra. Kiedy wynik jest policzony, przechodzę do drugiego pytania: co go realnie zaniży w gotowym układzie?
Co najbardziej zmienia wynik w praktyce
Ciśnienie, które naprawdę dociera do komory
W teorii regulator pokazuje 6 bar, ale po drodze są jeszcze przewody, szybkozłączki, zawór i filtr. Przy większym przepływie spadek ciśnienia potrafi być odczuwalny, zwłaszcza gdy siłownik pracuje szybko. Dlatego nie zakładam, że wartość z manometru przy rozdzielaczu jest identyczna z ciśnieniem przy samym cylindrze.
Tarcie i stan uszczelnień
Tarcie nie wygląda spektakularnie, ale w praktyce zabiera część siły. W nowych układach strata bywa niewielka, natomiast przy zużytych uszczelnieniach, źle dobranym smarowaniu albo niskiej temperaturze rośnie bardzo szybko. Gdy ktoś pyta mnie, dlaczego cylinder „na papierze wystarcza, a w maszynie już nie”, tarcie jest jednym z pierwszych podejrzanych.
Prędkość ruchu i dynamika obciążenia
Im szybciej chce się poruszać tłokiem, tym większego przepływu powietrza potrzeba. Jeśli zawór albo przewody nie nadążają, ciśnienie w komorze nie buduje się tak szybko, jak wynikałoby z obliczeń statycznych. Do tego dochodzi bezwładność elementu roboczego. W praktyce ruch dynamiczny zawsze wymaga większego zapasu niż samo utrzymanie obciążenia.
Obciążenia boczne i prowadzenie
Siłownik najlepiej pracuje osiowo. Gdy tłoczysko dostaje siły boczne, pojawiają się dodatkowe opory, szybsze zużycie i ryzyko zatarcia. Przy dłuższych skokach albo przy pracy z niepewnym prowadzeniem sens ma osobna prowadnica lub siłownik z zespołem prowadzącym. To nie jest luksus, tylko sposób na utrzymanie powtarzalności.
Przeczytaj również: Przyłbica spawalnicza 1/1/1/1 - co to znaczy dla profesjonalisty?
Współczynnik obciążenia
W doborze nie opieram się na 100% siły katalogowej. Dla ruchu statycznego przyjmuję spory margines, a dla dynamicznego jeszcze większy. Jako praktyczny punkt startowy traktuję około 70% siły teoretycznej dla prostego utrzymania obciążenia i około 50% dla pracy dynamicznej. Taki zapas nie jest przesadą, tylko zabezpieczeniem przed spadkiem ciśnienia, tarciem i różnicami montażowymi.
Kiedy rozumiem już wpływ tych czynników, tabela katalogowa staje się naprawdę użyteczna, bo pokazuje nie samą liczbę, lecz punkt wyjścia do bezpiecznego doboru średnicy tłoka.
Jak dobrać średnicę tłoka do zadania

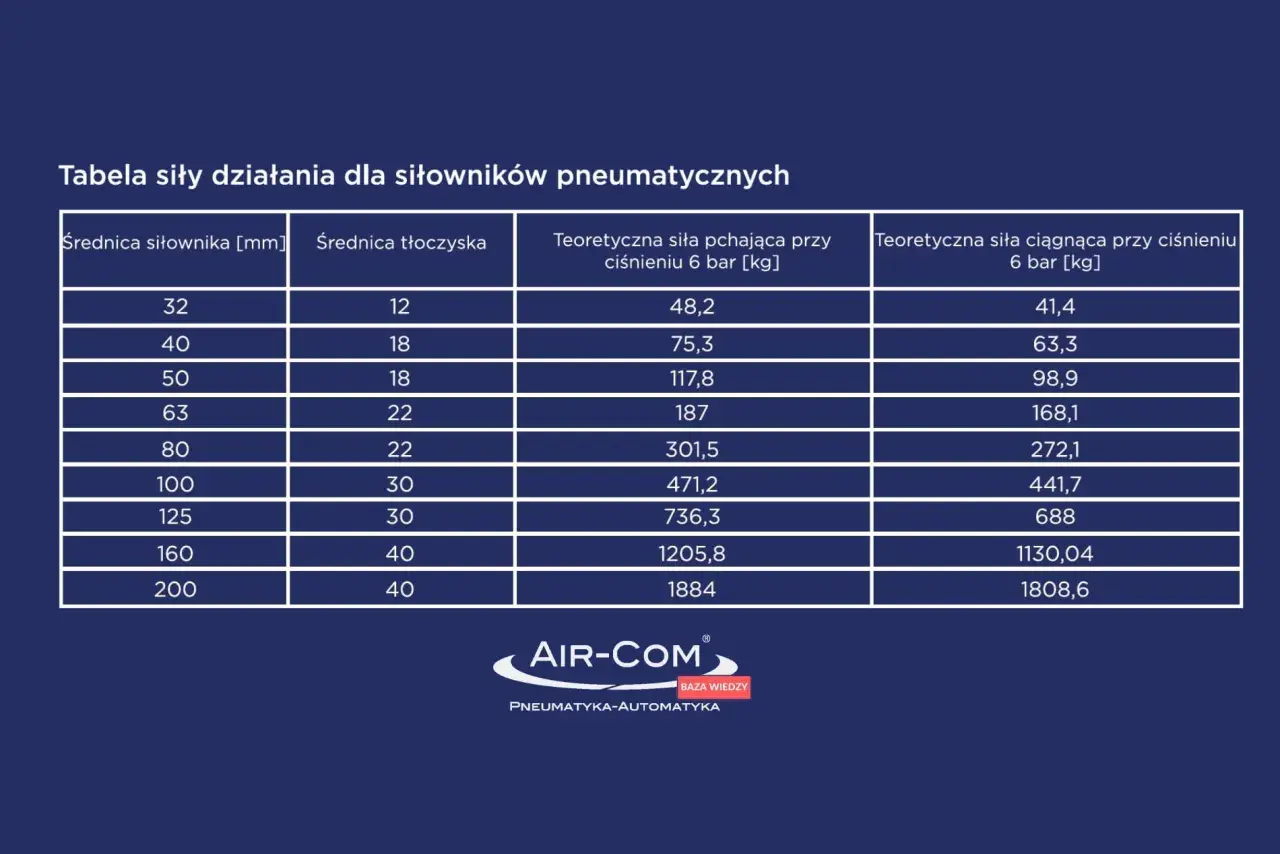

Najprościej porównać siłę teoretyczną przy standardowych 6 barach. To popularny poziom pracy w pneumatyce warsztatowej i przemysłowej, więc dobrze pokazuje skalę różnic między średnicami. Poniżej zestawienie, które najczęściej wykorzystuję jako szybki filtr doboru.
| Średnica tłoka | Siła teoretyczna przy 6 bar | Około 50% do pracy dynamicznej |
|---|---|---|
| 32 mm | 483 N | 241 N |
| 40 mm | 754 N | 377 N |
| 50 mm | 1178 N | 589 N |
| 63 mm | 1870 N | 935 N |
| 80 mm | 3016 N | 1508 N |
| 100 mm | 4712 N | 2356 N |
Takie zestawienie od razu pokazuje, dlaczego średnica robi większą różnicę niż sam skok. Jeśli potrzebuję szybkiego przesuwu lekkiego detalu, 32 albo 40 mm zwykle wystarczą. Jeśli mam dociskać większy element, zaciskać detal przed obróbką albo wypychać cięższy komponent z oprzyrządowania, bardzo szybko wchodzę w 50 lub 63 mm. Przy zadaniach granicznych wolę większy cylinder, bo koszt nadmiaru bywa niższy niż koszt niestabilnej pracy.
Dobry przykład z praktyki: jeśli trzeba utrzymać pionowo ładunek rzędu 44 kg, sama siła ciężaru to około 432 N. Cylinder 32 mm przy 6 bar da teoretycznie 483 N, ale po uwzględnieniu strat i zapasu robi się to zbyt ciasne. W takiej sytuacji nie kombinuję na granicy, tylko przechodzę wyżej, bo różnica w niezawodności jest wyraźna.
Warto też pamiętać, że długi skok sam w sobie nie zmniejsza siły statycznej, ale zwiększa ryzyko ugięć, drgań i obciążeń bocznych. Jeżeli układ ma pracować na dłuższym wysuwie, często bardziej opłaca się dobra prowadnica niż „dokładanie” ciśnienia. To prowadzi do porównania, w którym pneumatyka zaczyna przegrywać z hydrauliką.
Kiedy pneumatyka ustępuje hydraulice
Pneumatyka wygrywa prostotą, szybkością i czystością pracy. Hydraulika wygrywa siłą, sztywnością i lepszą kontrolą przy dużych obciążeniach. Jeśli potrzebuję szybkiego ruchu, krótkich cykli i umiarkowanego docisku, cylinder pneumatyczny jest logicznym wyborem. Jeśli jednak mam mocno dociskać, zgniatać, prasować albo utrzymywać duże obciążenie bez wyraźnego „mięknięcia” układu, hydraulika zwykle daje bezpieczniejszy margines.
| Cecha | Pneumatyka | Hydraulika |
|---|---|---|
| Siła dostępna z tej samej średnicy | Niższa | Znacznie wyższa |
| Sztywność układu | Mniejsza, bo powietrze jest ściśliwe | Większa |
| Szybkość i prostota | Bardzo dobra | Zwykle bardziej złożona instalacja |
| Typowe zastosowanie | Zaciskanie, podawanie, sortowanie, lekkie przesuwy | Ciężkie prasowanie, duży docisk, obróbka z dużą siłą |
Nie ma sensu na siłę pchać pneumatyki tam, gdzie projekt wymaga stałej i dużej siły roboczej. W warsztacie metalowym to widać bardzo wyraźnie: przy lekkim oprzyrządowaniu pneumatyka działa znakomicie, ale przy mocnym docisku albo formowaniu blachy bardzo szybko staje się rozwiązaniem „na granicy”. Gdy do porównania dochodzi hydraulika, wybór często robi się prostszy, a nie droższy.
Nawet najlepszy wzór nie obroni układu, jeśli w obliczeniach pojawią się typowe błędy. Dlatego na koniec zebrałem rzeczy, które najczęściej psują wynik jeszcze przed uruchomieniem maszyny.
Najczęstsze błędy przy obliczeniach i doborze
- Branie siły teoretycznej za użytkową - wynik z katalogu wygląda dobrze, ale po doliczeniu strat okazuje się za mały.
- Pomijanie tłoczyska przy powrocie - wsuw bywa wyraźnie słabszy i trzeba to uwzględnić osobnym obliczeniem.
- Ignorowanie spadków ciśnienia - długi przewód, szybki zawór albo źle dobrany filtr potrafią zjadać rezerwę.
- Dobór „na styk” - jeśli układ ma przyspieszać, zatrzymywać się i pracować cyklicznie, zapas jest konieczny.
- Bagatelizowanie prowadzenia - boczne obciążenie skraca życie siłownika i obniża powtarzalność.
- Mieszanie masy z siłą - kilogram nie jest niutonem, a w pionie różnica ma znaczenie od pierwszego dnia.
W praktyce każdy z tych błędów prowadzi do tego samego: cylinder działa, ale nie tak stabilnie, jak zakładał projekt. Jeśli wynik wychodzi graniczny, traktuję to jako sygnał do zmiany średnicy, poprawy prowadzenia albo redukcji prędkości, a nie do „dopchnięcia” problemu wyższym ciśnieniem. To zwykle kończy się szybciej zużytym układem, a nie lepszą maszyną.
Zanim uruchomisz układ, sprawdź jeszcze te rzeczy
Przed pierwszym startem zawsze sprawdzam trzy rzeczy: czy ciśnienie jest rzeczywiście dostępne przy siłowniku, czy układ nie ma dławienia na zaworze i przewodach oraz czy obciążenie nie wprowadza sił bocznych. To drobiazgi, ale właśnie one odróżniają poprawne obliczenie od poprawnie działającej maszyny. Jeśli wszystko zgadza się tylko na papierze, a nie na stanowisku, problem zwykle leży w montażu albo w za małym zapasie.
- Ustawiam regulator tak, by utrzymać realne ciśnienie pod obciążeniem, a nie tylko na manometrze w szafie.
- Sprawdzam, czy zawór, przewody i szybkozłączki nie ograniczają przepływu przy pełnym ruchu.
- Testuję pracę na pełnym skoku, bo to tam najłatwiej wychodzą błędy prowadzenia i amortyzacji.
- Przy serwisie pamiętam o odpowietrzeniu i odcięciu źródła powietrza, bo sprężone medium nadal magazynuje energię.
Dobrze policzona siła siłownika pneumatycznego to nie tylko poprawny wzór, ale też rozsądny zapas, właściwy dobór średnicy i uczciwe uwzględnienie strat. Właśnie wtedy układ pracuje przewidywalnie, a nie tylko „zgodnie z katalogiem”.
