Złączki gwintowane wyglądają podobnie, ale w instalacji wodnej, grzewczej, pneumatycznej albo hydraulice siłowej drobna pomyłka szybko zamienia się w przeciek, spadek ciśnienia albo kłopot z montażem. Mufa a nypel to dwa podstawowe elementy, które rozróżnia się po kierunku gwintu i sposobie łączenia, a nie po samej nazwie z pudełka.
W tym tekście pokazuję, jak je odróżnić, kiedy użyć jednego zamiast drugiego, jak dobrać materiał i uszczelnienie oraz jakie błędy najczęściej popełnia się w warsztacie. Piszę z perspektywy praktycznej, bo przy takich detalach liczy się nie teoria, tylko to, czy po skręceniu instalacja pozostaje szczelna i bezpieczna.
Najważniejsze różnice w skrócie
- Mufa ma gwint wewnętrzny i łączy dwa elementy z gwintem zewnętrznym.
- Nypel ma gwint zewnętrzny i służy do łączenia dwóch elementów z gwintem wewnętrznym.
- Przy doborze złączki najważniejsze są: typ gwintu, średnica, materiał i sposób uszczelnienia.
- Nie każdy gwint uszczelnia się tak samo, dlatego taśma PTFE nie jest uniwersalnym rozwiązaniem.
- W hydraulice siłowej i pneumatyce liczy się też odporność na ciśnienie, drgania i medium robocze.
- Najwięcej problemów robią zły rozmiar, mieszanie standardów gwintów i zbyt mocne dokręcanie.
Jak odróżnić mufę od nypla bez zgadywania
Najprostszy sposób jest banalny: patrzę na to, czy gwint jest wewnętrzny, czy zewnętrzny. Mufa ma gwint wewnętrzny po obu stronach, więc nakręca się ją na dwa elementy z gwintem zewnętrznym. Nypel działa odwrotnie, bo ma gwint zewnętrzny i wkręca się go w dwa elementy z gniazdem gwintowanym.
W praktyce to rozróżnienie jest ważniejsze niż sama nazwa handlowa. Na rynku spotkasz też warianty pośrednie, na przykład nypel mufowy albo mufę redukcyjną, czyli elementy przejściowe, które nieco rozmywają prosty podział. Dlatego zawsze sprawdzam nie tylko opis produktu, ale też przekrój złączki, końcówki i typ gwintu.
| Cecha | Mufa | Nypel |
|---|---|---|
| Kierunek gwintu | Wewnętrzny po obu stronach | Zewnętrzny po obu stronach |
| Z czym współpracuje | Z dwoma elementami z gwintem zewnętrznym | Z dwoma elementami z gwintem wewnętrznym |
| Typowe zadanie | Połączenie lub przedłużenie dwóch końcówek męskich | Połączenie lub przedłużenie dwóch gniazd żeńskich |
| Najczęstszy kontekst | Instalacje wodne, grzewcze, serwis armatury | Pneumatyka, hydraulika, adaptery i przejścia |
| Ryzyko pomyłki | Mylenie z redukcją albo adapterem | Mylenie z nypel mufowym lub złączką przejściową |
To rozróżnienie wydaje się podstawowe, ale właśnie na tym etapie najłatwiej popełnić kosztowny błąd. Gdy wiem już, jak zachowują się końcówki, mogę sensownie zdecydować, którą złączkę wziąć do konkretnego połączenia.
Kiedy lepiej wybrać mufę, a kiedy nypel
W praktyce wybór zależy od tego, co już mam po obu stronach instalacji. Jeśli na końcach są elementy z gwintem zewnętrznym, sięgam po mufę. Jeśli oba końce są żeńskie, potrzebuję nypla. To brzmi prosto, ale w warsztacie właśnie ta prostota oszczędza najwięcej czasu.
- Mufa sprawdza się przy łączeniu dwóch króćców, zaworów albo odcinków instalacji zakończonych gwintem zewnętrznym.
- Nypel jest wygodny tam, gdzie trzeba połączyć dwa gniazda gwintowane bez dokładania długiego adaptera.
- Jeśli średnice się różnią, wchodzi w grę wersja redukcyjna, a nie zwykła złączka prosta.
- Przy serwisie armatury nypel często ułatwia rozbiórkę, bo daje krótki i czytelny punkt połączenia.
- W instalacjach narażonych na drgania wolę możliwie mało połączeń i możliwie prostą geometrię.
W hydraulice siłowej i pneumatyce nie wybieram złączki wyłącznie po długości czy cenie. Liczy się też to, czy późniejszy demontaż będzie możliwy bez niszczenia elementów obok. Z tego powodu czasem prosty nypel wygrywa z bardziej „efektownym” adapterem, a czasem odwrotnie, bo potrzebuję konkretnego przejścia lub redukcji.
Samo dopasowanie końcówek to jednak nie wszystko, bo w hydraulice i pneumatyce równie ważne są gwint, materiał i sposób uszczelnienia.
Jak dobrać gwint, materiał i uszczelnienie
Dobierz rodzaj gwintu
Najpierw sprawdzam standard gwintu, bo to on decyduje, czy połączenie będzie szczelne. W praktyce spotyka się gwinty metryczne, BSP, BSPT, BSPP, NPT i ich odmiany. Gwint prosty i stożkowy nie zachowują się tak samo, więc podobna średnica nie oznacza jeszcze zgodności. Jeśli producent przewidział konkretny standard, nie zastępuję go „prawie takim samym” odpowiednikiem.
Ważne jest też to, gdzie gwint sam się uszczelnia, a gdzie potrzebuje dodatkowego elementu. Przy jednym typie złączki pracuje uszczelka płaska, przy innym o-ring, a przy kolejnym uszczelnienie tworzy się na zwoju. To właśnie ten detal decyduje, czy połączenie po montażu zostaje suche.
Wybierz materiał pod medium i środowisko
Do wody i powietrza często wystarcza stal ocynkowana albo mosiądz. Gdy instalacja pracuje w wilgoci, ma kontakt z bardziej wymagającym medium albo ma służyć przez lata bez częstego rozbierania, lepiej patrzę na stal nierdzewną. W hydraulice siłowej materiał musi wytrzymać nie tylko ciśnienie, ale też cykle pracy, temperaturę i obciążenia dynamiczne.
Nie lekceważę też otoczenia. W warsztacie, gdzie złączka będzie narażona na brud, wibracje i częste dotykanie kluczem, liczy się odporność mechaniczna i łatwość serwisu. To dlatego czasem wybór tańszej części kończy się droższym przestojem.
Przeczytaj również: Wyrobiony gwint - Jak naprawić, by śruba trzymała? Poradnik

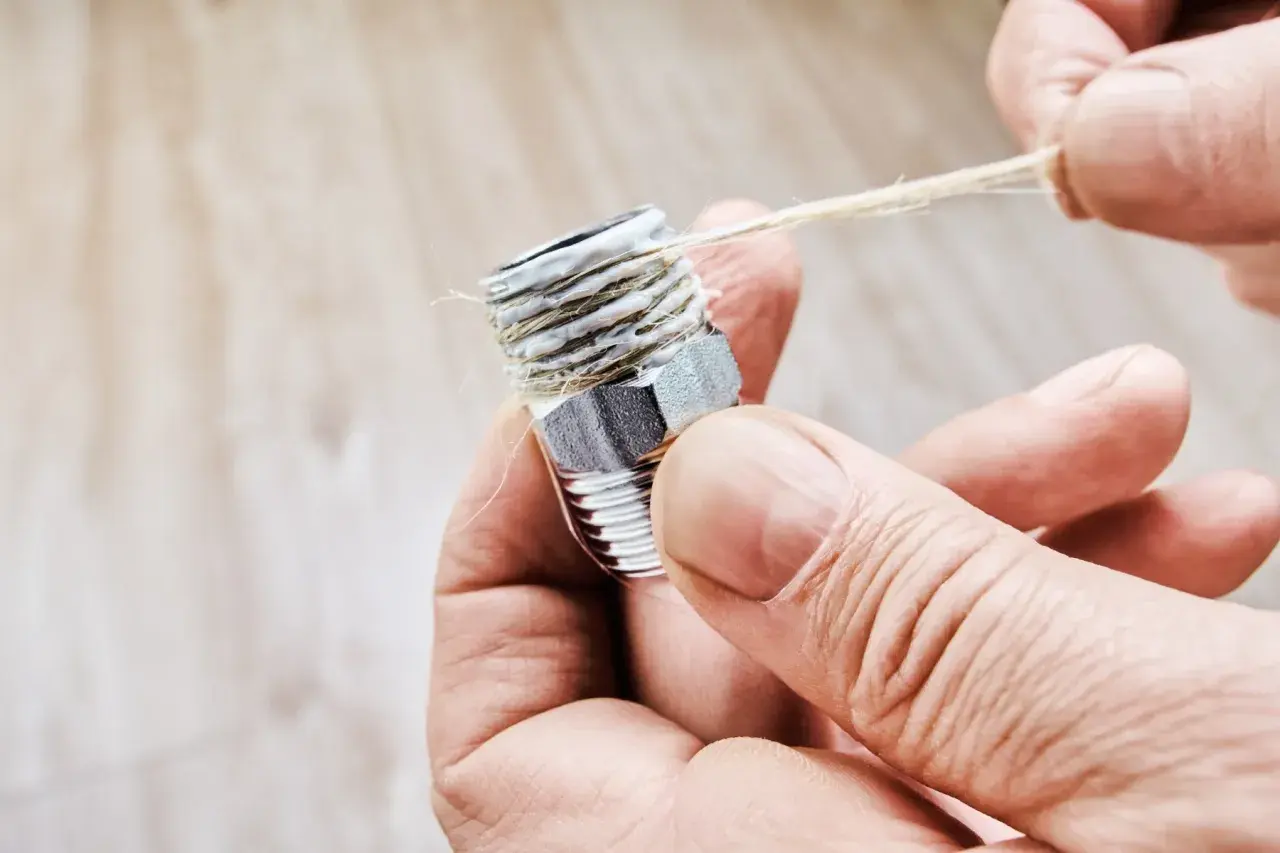

Nie ignoruj uszczelnienia
Taśma PTFE, pasta, uszczelka płaska i o-ring nie są zamienne. Gwint stożkowy pracuje inaczej niż prosty, a złącze z uszczelnieniem czołowym wymaga równych, czystych powierzchni. Zbyt dużo materiału uszczelniającego też szkodzi, bo potrafi utrudnić skręcenie albo pchnąć zanieczyszczenia do wnętrza układu.
W praktyce wolę dwa spokojne ruchy z odpowiednim materiałem uszczelniającym niż jeden mocny skręt „na siłę”. Z punktu widzenia szczelności to zwykle lepsze rozwiązanie, a z punktu widzenia serwisu po prostu bezpieczniejsze.
Kiedy to jest poukładane, zostają już głównie błędy montażowe, które najczęściej psują nawet dobrą decyzję zakupową.
Najczęstsze błędy, które kończą się przeciekiem
W połączeniach gwintowanych najbardziej szkodzi pośpiech. Z mojego doświadczenia wynika, że większość problemów wynika nie z samej złączki, tylko z montażu, który ktoś zrobił „na oko”.
- Mieszanie gwintów stożkowych i prostych bez sprawdzenia kompatybilności.
- Dokręcanie zbyt mocno, co deformuje gwint albo uszkadza delikatniejszy materiał.
- Montaż na brudnym, zarysowanym lub częściowo skorodowanym gwincie.
- Stosowanie nieodpowiedniego uszczelnienia, na przykład taśmy tam, gdzie powinien pracować o-ring.
- Dobór złączki bez uwzględnienia temperatury, drgań i medium roboczego.
- Brak próby szczelności po montażu.
Przed rozkręcaniem układu zawsze spuszczam ciśnienie. W hydraulice i pneumatyce to nie jest detal, tylko podstawowa zasada BHP. Nawet pozornie niewielka ilość energii zgromadzonej w układzie potrafi zrobić więcej szkód niż źle dobrana złączka.
Gdy eliminuję te błędy, łatwiej zobaczyć, gdzie mufa i nypel naprawdę pracują najlepiej w codziennej praktyce.
Gdzie te złączki sprawdzają się najlepiej w hydraulice i pneumatyce
W instalacjach wodnych i grzewczych mufa jest często prostym sposobem na połączenie dwóch końcówek o tym samym typie gwintu. W pneumatyce nypel przydaje się tam, gdzie trzeba szybko złożyć moduł z kilku elementów i zostawić sobie czytelne połączenie serwisowe. W hydraulice siłowej obie złączki muszą już pracować znacznie ostrożniej, bo rośnie znaczenie ciśnienia, drgań i jakości obróbki gwintu.
| Obszar zastosowania | Co daje mufa | Co daje nypel |
|---|---|---|
| Instalacje wodne i grzewcze | Łączy dwa elementy z gwintem zewnętrznym, ułatwia naprawę odcinka | Pomaga połączyć dwa gniazda gwintowane i wykonać krótkie przejście |
| Pneumatyka | Porządkuje montaż armatury i skraca czas składania modułów | Daje prosty łącznik między filtrami, reduktorami i rozdzielaczami |
| Hydraulika siłowa | Sprawdza się przy połączeniach, gdzie liczy się zwarta konstrukcja | Ułatwia przejścia między komponentami o zgodnych gwintach |
| Warsztat i serwis | Pomaga utrzymać porządek w armaturze i ograniczyć liczbę adapterów | Przyspiesza wymianę elementów i skraca czas postoju instalacji |
W takich zastosowaniach ważna jest nie tylko sama złączka, ale też dostęp do klucza, miejsce na pracę i możliwość późniejszego odkręcenia elementu bez rozbierania połowy układu. Im mniej przypadkowych przejściówek, tym łatwiej serwisować instalację i utrzymać ją w dobrym stanie.
To prowadzi do ostatniej rzeczy, którą zawsze sprawdzam przed zamówieniem i przed montażem, czyli do pełnej kontroli zgodności elementu z konkretnym zadaniem.
Co jeszcze sprawdzam przed oddaniem instalacji
Przed montażem robię prostą kontrolę: czy końcówki są żeńskie czy męskie, jaki jest standard gwintu, czy materiał pasuje do medium i czy połączenie da się później obsłużyć kluczem. To zajmuje kilka minut, a potrafi oszczędzić kilka godzin naprawiania błędu.
- Sprawdzam średnicę i skok gwintu, a nie tylko opis handlowy.
- Porównuję materiał z medium roboczym i warunkami otoczenia.
- Patrzę, czy złączka wymaga uszczelnienia czołowego, czy na zwoju.
- Upewniam się, że po skręceniu zostanie miejsce na klucz i serwis.
- Po montażu wykonuję próbę szczelności przy bezpiecznych warunkach pracy układu.
Dobrze dobrana mufa albo nypel nie powinny robić wrażenia. Mają po prostu działać, trzymać szczelność i nie komplikować przyszłego serwisu. Jeśli mam wskazać jedną rzecz, która naprawdę decyduje o jakości takiego połączenia, to nie będzie to sama nazwa złączki, tylko zgodność gwintu, sensowny materiał i poprawny montaż.
