Jakość sprężonego powietrza potrafi przesądzić o tym, czy pneumatyka pracuje stabilnie, czy co kilka tygodni zaczynają się awarie zaworów, skoki ciśnienia i problemy z kondensatem. Norma ISO 8573-1 porządkuje ten temat w sposób techniczny, ale bardzo praktyczny: mówi, jakie zanieczyszczenia wolno dopuścić i jak opisać czystość powietrza w konkretnym punkcie instalacji. Poniżej rozbieram to na prosty język, pokazuję zapis klas i wyjaśniam, jak przełożyć go na warsztat, automatykę i układy spotykane przy hydraulice.
Najważniejsze informacje o czystości sprężonego powietrza
- Norma opisuje trzy główne grupy zanieczyszczeń: cząstki stałe, wodę i olej.
- Zapis klasy ma formę trzech wartości, na przykład 1:2:1, i każda z nich dotyczy innego typu zanieczyszczenia.
- Niższa liczba oznacza ostrzejszy limit, ale wymaganie trzeba zawsze przypisać do konkretnego punktu instalacji.
- Woda jest opisywana przez punkt rosy ciśnieniowej, a olej przez łączną zawartość aerozolu, cieczy i pary.
- Klasa 0 nie oznacza automatycznie „zera zanieczyszczeń” i musi być jasno zdefiniowana na piśmie.
- W praktyce najwięcej problemów robią nie sam kompresor, lecz wilgoć, słaba filtracja i błędnie dobrany osuszacz.
Czym jest norma i gdzie naprawdę ma znaczenie
W praktyce patrzę na tę normę jak na wspólny język do opisu jakości sprężonego powietrza. Nie mówi ona, jaki kompresor kupić, tylko jaki poziom czystości trzeba osiągnąć w danym miejscu instalacji. W obecnej edycji, która nadal pozostaje aktualna, standard odnosi się przede wszystkim do cząstek stałych, wody i oleju, a dodatkowo porządkuje też temat zanieczyszczeń gazowych oraz mikrobiologicznych.
To ma znaczenie nie tylko w dużym przemyśle. W warsztacie metalowym, w liniach montażowych, przy zaworach pneumatycznych, siłownikach, czujnikach i stanowiskach testowych jakość powietrza wpływa na żywotność elementów i przewidywalność pracy. W układach związanych z hydrauliką sprężone powietrze często odpowiada za sterowanie, przedmuch, odwadnianie albo obsługę osprzętu, więc zły dobór klasy szybko przekłada się na zużycie i przestoje.
Najważniejsza zasada jest prosta: norma opisuje stan powietrza, a nie sam sprzęt. Ten sam kompresor może obsługiwać różne klasy jakości, jeśli właściwie zaprojektuje się filtrację, osuszanie i miejsce poboru. To prowadzi wprost do najważniejszej umiejętności, czyli czytania zapisu klasy bez zgadywania.
Gdy już to rozumiemy, łatwiej przejść do konkretów i zobaczyć, jak odczytać sam zapis oraz co oznaczają poszczególne liczby.
Jak odczytać zapis klasy bez zgadywania
Zapis ma formę trzech liczb rozdzielonych dwukropkami. Pierwsza odnosi się do cząstek stałych, druga do wody, trzecia do oleju. Dzięki temu jeden zapis potrafi opisać całą klasę jakości, a nie tylko jeden wycinek problemu. W praktyce spotyka się też kreski, które oznaczają, że dany parametr nie został określony.
| Zapis | Co oznacza | Jak to czytać w praktyce |
|---|---|---|
| 1:2:1 | Cząstki klasa 1, woda klasa 2, olej klasa 1 | Bardzo czyste powietrze do zastosowań wymagających niskiego ryzyka zanieczyszczeń |
| 2:4:2 | Cząstki klasa 2, woda klasa 4, olej klasa 2 | Typowy zapis dla mniej krytycznych zastosowań przemysłowych |
| -:4:- | Określono tylko wilgoć i wodę | Wymaganie dotyczy wyłącznie jednego parametru, zwykle punktu rosy |
Przy cząstkach liczy się liczba drobin w 1 m3 powietrza w trzech zakresach wielkości: 0,1-0,5 µm, 0,5-1 µm oraz 1-5 µm. Przy wodzie nie chodzi o „wilgotność” w potocznym sensie, lecz o punkt rosy ciśnieniowej, czyli temperaturę, przy której zacznie wykraplać się kondensat. Przy oleju liczy się suma aerozolu, cieczy i pary, bo z punktu widzenia instalacji szkodzi nie tylko mgła olejowa, ale też niewidoczna para.
Klasa 0 wymaga szczególnej ostrożności. To nie jest skrót myślowy od „powietrze idealne”, tylko osobno zdefiniowany wymóg dla konkretnego zanieczyszczenia, zapisany w dokumentacji. Jeśli ktoś używa samego hasła „klasa 0” bez doprecyzowania, o które zanieczyszczenie chodzi, to w praktyce zostawia zbyt dużo miejsca na interpretację.
Gdy zapis jest już jasny, warto spojrzeć na liczby, bo to właśnie one pokazują, jak ostra jest dana klasa i gdzie przebiega granica między zwykłym powietrzem a powietrzem przygotowanym do wymagającej pneumatyki.
Jakie wartości kryją się za najczęstszymi klasami
W codziennej pracy najczęściej wraca kilka progów, bo to one decydują o doborze filtrów, osuszaczy i punktów kontroli. Nie trzeba znać całej tabeli na pamięć, ale trzeba rozumieć, co oznaczają najważniejsze liczby. Dla czytelności zestawiam je poniżej w skróconej formie.

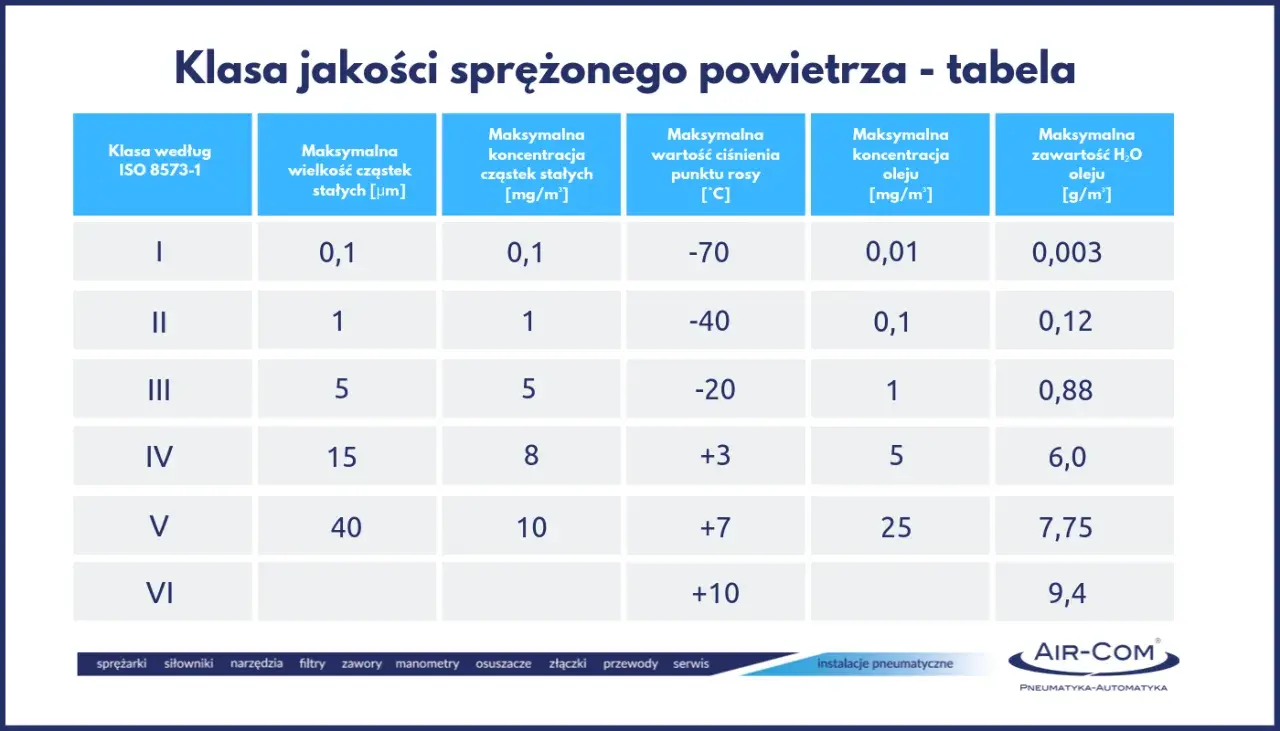

| Parametr | Klasa 1 | Klasa 2 | Klasa 3 | Klasa 4 |
|---|---|---|---|---|
| Cząstki stałe | ≤ 20 000 / ≤ 400 / ≤ 10 na m3 | ≤ 400 000 / ≤ 6 000 / ≤ 100 na m3 | - / ≤ 90 000 / ≤ 1 000 na m3 | - / - / ≤ 10 000 na m3 |
| Woda | Punkt rosy ciśnieniowej ≤ -70°C | Punkt rosy ciśnieniowej ≤ -40°C | Punkt rosy ciśnieniowej ≤ -20°C | Punkt rosy ciśnieniowej ≤ +3°C |
| Olej | ≤ 0,01 mg/m3 | ≤ 0,1 mg/m3 | ≤ 1 mg/m3 | ≤ 5 mg/m3 |
To, co zwykle robi największą różnicę, to nie sam zapis klasy, lecz zrozumienie, który parametr jest krytyczny dla procesu. Dla prostych narzędzi warsztatowych najczęściej boli wilgoć i olej, dla precyzyjnych zaworów i układów sterowania szybciej ujawniają się cząstki, a dla procesów z kontaktem z produktem każdy z tych czynników może być problemem jednocześnie. Jeśli temperatura w hali, w trasie rurociągu albo przy odbiorniku spada poniżej punktu rosy, kondensat pojawi się niezależnie od tego, jak „dobrze” brzmi opis kompresora.
W praktyce właśnie od tych liczb przechodzi się do doboru klasy dla konkretnego zastosowania, bo sama teoria nie powie jeszcze, czy instalacja ma być po prostu sprawna, czy ma spełniać dużo ostrzejsze wymagania procesu.
Jak dobrać wymagania do warsztatu, automatyki i kontaktu z produktem
Ja zwykle zaczynam od pytania, gdzie powietrze naprawdę pracuje. Inne wymagania ma zwykły przedmuch w warsztacie, inne siłownik zaciskowy na maszynie, a jeszcze inne stanowisko, na którym powietrze ma kontakt z gotowym wyrobem. W hydraulice i automatyce nie chodzi tylko o komfort pracy, ale o to, czy zawór nie zacznie się przycinać, czy czujnik nie będzie wariował od wilgoci i czy w przewodach nie utworzy się osad.
| Obszar zastosowania | Na co patrzeć najmocniej | Typowy błąd |
|---|---|---|
| Warsztat i narzędzia pneumatyczne | Wilgoć, olej, ochrona przed kondensatem w przewodach | Zakup samego filtra bez osuszania |
| Automatyka, zawory, siłowniki, czujniki | Cząstki i stabilny punkt rosy | Pomiar tylko przy kompresorze, a nie przy odbiorniku |
| Lakierowanie i obróbka powierzchni | Olej i pył, bo zostawiają widoczne ślady | Założenie, że jeden filtr załatwi cały problem |
| Procesy z kontaktem z produktem | Wszystkie trzy parametry jednocześnie | Ignorowanie miejsca poboru i warunków w instalacji |
W zakładach metalowych bardzo często widzę ten sam schemat: ktoś dobiera osprzęt pod kompresor, a nie pod rzeczywisty punkt poboru. To słaba strategia, bo sprężone powietrze po drodze przechodzi przez chłodnice, zbiorniki, filtry, odwadniacze i długie odcinki przewodów. Każdy z tych elementów może poprawić albo pogorszyć końcowy wynik, zwłaszcza gdy instalacja pracuje sezonowo albo w nieogrzewanej hali.
Jeśli mam wskazać jedną praktyczną zasadę, to jest nią dopasowanie klasy do najgorszych warunków pracy, a nie do średniej z ciepłego dnia. To właśnie od tego zależy, czy układ zachowa stabilność zimą, po dłuższym postoju albo przy wzmożonym poborze powietrza.
Kiedy wymagania są już dobrane, zostaje jeszcze najczęściej pomijany etap: sprawdzenie, czy instalacja faktycznie spełnia założenia, a nie tylko dobrze wygląda na papierze.
Jak sprawdzić zgodność i uniknąć fałszywego poczucia bezpieczeństwa
Sama deklaracja producenta nie wystarcza, jeśli nie wiadomo, gdzie i jak wykonano pomiar. Norma odsyła do innych części serii dotyczących testowania, a to oznacza, że liczy się metoda, miejsce poboru i warunki odniesienia. W praktyce wynik przy sprężarce może być zupełnie inny niż wynik przy maszynie, bo po drodze zmieniają go filtry, osuszacze, zbiorniki i sama sieć rurociągów.
Najczęstsze błędy, które widzę, są bardzo podobne:
- specyfikowanie tylko „bezolejowego kompresora” zamiast konkretnej klasy czystości,
- pomiar wyłącznie na wyjściu ze sprężarki, a nie w punkcie użycia,
- ignorowanie tego, że filtr po czasie traci skuteczność, gdy rośnie spadek ciśnienia lub pojawia się obejście nieszczelności,
- zakładanie, że osuszacz chłodniczy wystarczy tam, gdzie w trasie instalacji temperatura spada bardzo nisko,
- mieszanie wymagań dla sprężonego powietrza procesowego z wymaganiami dla powietrza oddechowego, które podlegają osobnym zasadom.
W praktyce najbezpieczniej jest najpierw ustalić wymaganie procesu, potem miejsce pomiaru, a dopiero na końcu sprzęt. Taka kolejność oszczędza pieniądze, bo eliminuje przewymiarowane rozwiązania, i zmniejsza ryzyko, że instalacja „na oko” wydaje się czysta, ale nie wytrzymuje normalnej pracy zmianowej.
Jeżeli ta część jest już poukładana, zostaje ostatni krok: szybka kontrola, czy przed zakupem filtra albo osuszacza nie brakuje jeszcze jednego ważnego elementu specyfikacji.
Co sprawdzić przed zamówieniem filtra, osuszacza albo audytu
Przed zamówieniem sprzętu sprawdzam zawsze cztery rzeczy. Po pierwsze, jaki jest punkt poboru i czy to tam naprawdę liczy się jakość powietrza. Po drugie, jaka jest najniższa temperatura w instalacji, bo od niej zależy sens osuszania. Po trzecie, czy wymaganie dotyczy tylko jednego stanowiska, czy całej sieci. Po czwarte, czy specyfikacja zawiera nie tylko klasy, ale też metodę i miejsce pomiaru.
Jeśli chcesz uniknąć niepotrzebnych kosztów, nie zaczynaj od katalogu urządzeń. Zacznij od jednego, dobrze zapisanego wymagania dla konkretnego punktu użycia: cząstki, woda i olej osobno, z określonym miejscem pomiaru. Dopiero wtedy filtracja, osuszacz i serwis przestają być zakupem „na wszelki wypadek”, a stają się elementami konkretnego rozwiązania. W instalacjach pneumatycznych i w otoczeniu hydrauliki to właśnie ta kolejność najczęściej decyduje o spokojnej, przewidywalnej pracy całego układu.
Jeśli masz już opis własnej instalacji, porównaj go z rzeczywistym punktem poboru i warunkami pracy. To zwykle wystarcza, żeby od razu zobaczyć, czy problemem jest filtr, osuszacz, czy po prostu źle postawiony wymóg jakości powietrza.
