Przygotowanie powietrza w układzie pneumatycznym decyduje o tym, czy instalacja pracuje stabilnie, czy zaczyna gubić ciśnienie, rdzewieć i zatykać zawory. W praktyce chodzi o filtrację, osuszanie i regulację ciśnienia, a czasem także o kontrolowane smarowanie. W tym artykule pokazuję, jak dobrać takie elementy do warsztatu, maszyn i linii produkcyjnej, żeby nie przepłacać za nadmiarową aparaturę, ale też nie oszczędzać tam, gdzie kończy się to awarią.
Najważniejsze decyzje przy uzdatnianiu sprężonego powietrza
- W sprężonym powietrzu największy problem robią cząstki stałe, woda i olej, bo razem przyspieszają zużycie elementów pneumatyki.
- Separator kondensatu usuwa skropliny, ale nie zastępuje osuszacza.
- W wielu standardowych instalacjach wystarcza osuszacz chłodniczy, a w bardziej wymagających warunkach lepszy bywa osuszacz adsorpcyjny.
- Podnoszenie ciśnienia „na zapas” zwykle zwiększa koszty energii i maskuje problem zamiast go rozwiązać.
- Smarownica ma sens tylko wtedy, gdy odbiornik rzeczywiście wymaga mgły olejowej.
Dlaczego wilgoć, olej i pył tak szybko psują pneumatykę

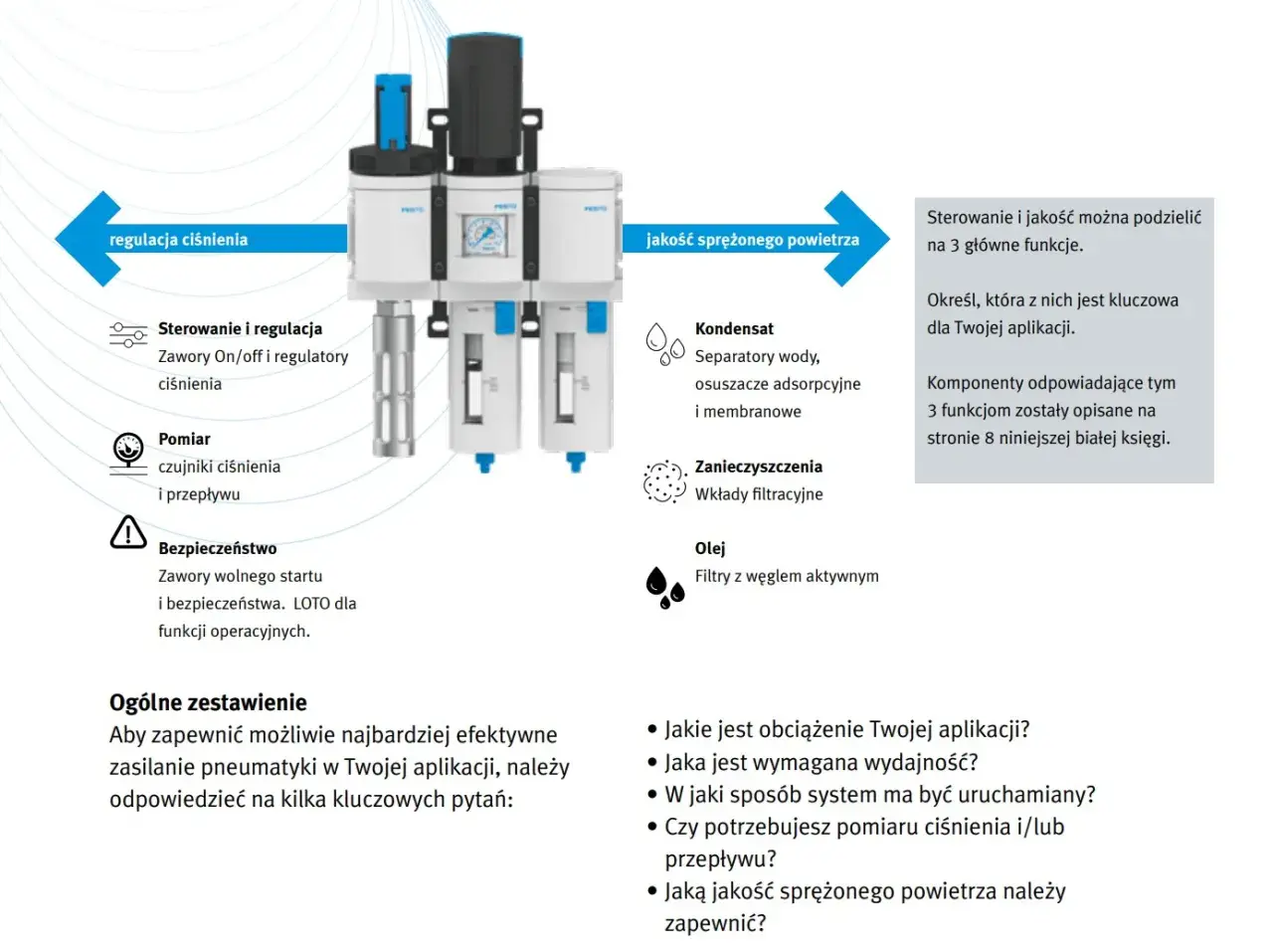

Nieoczyszczone sprężone powietrze nie jest żadnym neutralnym medium. Festo zwraca uwagę, że w instalacji pojawiają się jednocześnie cząstki stałe, woda i olej, a ich skład zmienia się wraz z miejscem i czasem pracy układu. Po sprężeniu powietrza te zanieczyszczenia robią się bardziej dokuczliwe, bo rośnie ich koncentracja, a wraz ze spadkiem temperatury zaczyna się wykraplanie kondensatu.
W warsztacie metalowym skutki widać bardzo szybko:
- cząstki ścierne przyspieszają zużycie zaworów, dławików i uszczelnień,
- woda powoduje korozję, zamarzanie i niestabilną pracę elementów,
- olej w aerozolu potrafi zabrudzić powierzchnie, czujniki i przewody,
- mieszanka brudu z wodą tworzy osad, który zatyka szybkozłącza i precyzyjne kanały przepływu.
Jeśli układ ma pracować powtarzalnie, trzeba myśleć nie tylko o sprężarce, ale o całej drodze powietrza od źródła aż do odbiornika. To prowadzi do pytania, z jakich modułów taki układ powinien się składać.

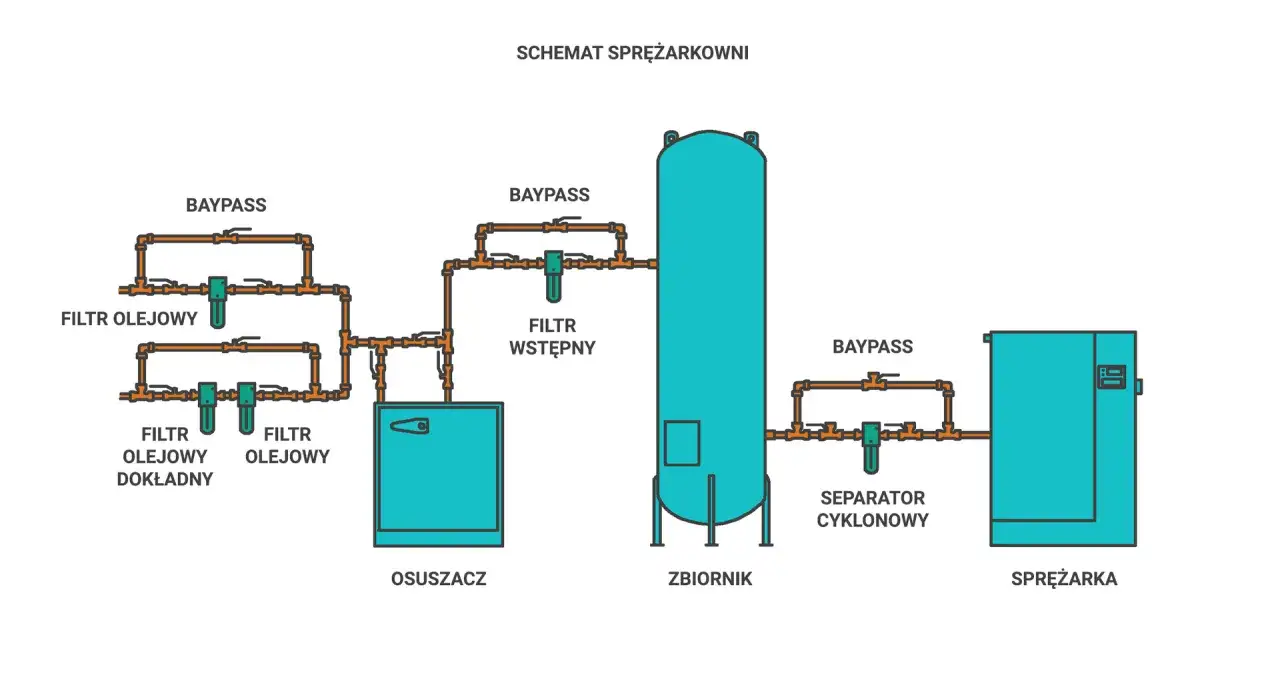

Jak wygląda sensowny układ uzdatniania krok po kroku
Najprostszy błąd polega na myśleniu, że wystarczy jeden filtr przy maszynie. W praktyce lepszy efekt daje układ ustawiony w odpowiedniej kolejności: najpierw odprowadzenie kondensatu, potem filtracja, później osuszanie, a na końcu stabilizacja ciśnienia. W wielu aplikacjach dochodzi jeszcze filtr dokładny lub filtr z węglem aktywnym, jeśli powietrze ma być wyjątkowo czyste.
| Element | Co robi | Kiedy ma sens | Na co uważać |
|---|---|---|---|
| Chłodnica końcowa lub separator kondensatu | Wstępnie wytrąca wodę w kroplach i odprowadza część kondensatu | Praktycznie zawsze, zwłaszcza przy wilgotnym powietrzu po sprężarce | Nie obniża punktu rosy i nie zastępuje osuszacza |
| Filtr wstępny | Wyłapuje cząstki stałe, aerozole i część oleju | Przed zaworami, siłownikami i narzędziami o wyższej wrażliwości | Zabrudzony wkład sam staje się źródłem spadku ciśnienia |
| Osuszacz | Ogranicza wilgoć i zapobiega wykraplaniu wody w instalacji | Gdy liczy się stabilna praca, brak korozji i mniejsze ryzyko zamarzania | Dobór zależy od temperatury otoczenia i wymaganej czystości powietrza |
| Filtr dokładny lub filtr z węglem aktywnym | Doczyszcza powietrze z drobnych aerozoli i zapachów oleju | Przy lakierowaniu, przedmuchiwaniu powierzchni, czujnikach i procesach precyzyjnych | To już etap „do zadań specjalnych”, więc nie warto stosować go wszędzie |
| Reduktor ciśnienia | Utrzymuje stałe ciśnienie na wyjściu | Przy zasilaniu maszyn o różnych wymaganiach lub w pobliżu odbiornika | Nie poprawia jakości powietrza, tylko stabilizuje ciśnienie |
| Smarownica | Dozuje mgłę olejową do wybranych odbiorników | Tylko wtedy, gdy producent urządzenia tego wymaga | Nadmierne smarowanie utrudnia utrzymanie czystości i może szkodzić procesowi |
W praktyce nie opłaca się montować wszystkiego „na wszelki wypadek”. Każdy dodatkowy moduł to koszt, miejsce, spadek ciśnienia i kolejny element do serwisowania. Dobrze zaprojektowany układ jest możliwie prosty, ale nie prostszy niż wymaga tego proces. To prowadzi do wyboru osuszania, bo właśnie tam najczęściej rozstrzyga się jakość całej instalacji.
Który osuszacz wybrać do warunków pracy
Tu decyduje przede wszystkim punkt rosy pod ciśnieniem, czyli temperatura, przy której para wodna zacznie się skraplać przy danym ciśnieniu. Kaeser podaje, że osuszacz chłodniczy zwykle schodzi do około +3°C, a osuszacz adsorpcyjny może zejść dużo niżej, nawet do poziomu odpowiedniego dla bardzo wymagających procesów.
| Rozwiązanie | Co daje | Gdzie się sprawdza | Ograniczenie |
|---|---|---|---|
| Osuszacz chłodniczy | Usuwa wilgoć do poziomu wystarczającego dla większości standardowych instalacji | Warsztaty, typowa automatyka, zasilanie narzędzi pneumatycznych | Nie jest dobrym wyborem do mrozu, instalacji zewnętrznych i bardzo wrażliwych procesów |
| Osuszacz adsorpcyjny | Schodzi do bardzo niskich punktów rosy, więc lepiej chroni przed kondensacją i zamarzaniem | Linie precyzyjne, strefy zimne, instalacje pracujące na zewnątrz, procesy wymagające wyjątkowo suchego powietrza | Jest droższy w zakupie i eksploatacji, bo wymaga regeneracji złoża |
| Osuszacz membranowy | Upraszcza lokalne osuszanie punktowe | Małe przepływy, pojedyncze stanowiska, miejsce przy samym odbiorniku | Nie zastąpi centralnego osuszacza przy większej instalacji |
Jeśli instalacja pracuje w ogrzewanym budynku i obsługuje standardowe narzędzia pneumatyczne, osuszacz chłodniczy zwykle daje najlepszy stosunek ceny do efektu. Gdy przewody idą na zewnątrz, temperatura otoczenia spada albo odbiornik jest bardzo wrażliwy na wilgoć, trzeba myśleć o rozwiązaniu o niższym punkcie rosy. Z kolei sam separator wody jest tylko pierwszym etapem, bo usuwa skropliny, ale nie obniża wilgotności samego powietrza.
Jak ustawić ciśnienie i zdecydować o smarowaniu
Standardowe instalacje przemysłowe często pracują w okolicach 0,6-0,7 MPa, czyli 6-7 bar. To wygodny zakres, ale nie powinien być traktowany jako pretekst do podbijania ciśnienia „na zapas”. Każdy dodatkowy 1 bar zwykle oznacza około 7% większe zużycie energii, więc jeśli spada wydajność, najpierw szukam przyczyny w filtrach, nieszczelnościach i zbyt długich odcinkach instalacji, a dopiero potem w nastawach sprężarki.
- Reduktor ciśnienia ustawiaj możliwie blisko odbiornika, zwłaszcza gdy jedna linia zasila różne maszyny.
- Filtro-reduktor to dobry wybór tam, gdzie potrzebujesz dwóch funkcji w kompaktowej obudowie.
- Smarownicę stosuj tylko wtedy, gdy odbiornik rzeczywiście wymaga mgły olejowej.
- Nie dolewaj oleju profilaktycznie do nowoczesnego układu, jeśli nie ma takiej potrzeby; później trudniej utrzymać czystość i kontrolować proces.
W praktyce stabilne ciśnienie daje więcej niż wyższe ciśnienie. To szczególnie ważne przy narzędziach ręcznych, siłownikach i zaworach, które mają pracować powtarzalnie, a nie „jakoś”. Z tego powodu błędy serwisowe są często droższe niż sam zakup właściwego modułu.
Błędy, które najczęściej psują efekt
Najwięcej problemów widzę wtedy, gdy ktoś traktuje uzdatnianie powietrza jak jednorazowy zakup. Tymczasem to układ, który trzeba dopasować do procesu i później utrzymać w dobrej kondycji. SMC wyraźnie podkreśla, żeby nie przewymiarowywać całego rozwiązania, bo nadmiar funkcji bywa równie niekorzystny jak ich brak.
- Mylenie separatora z osuszaczem. Separator usuwa wodę w kroplach, ale nie rozwiązuje problemu wilgoci w instalacji.
- Montowanie zbyt dokładnej filtracji tam, gdzie nie jest potrzebna. Zamiast poprawy dostajesz spadek ciśnienia i większe koszty serwisu.
- Podnoszenie ciśnienia, żeby „przepchnąć” problem. To zwykle maskuje zabrudzony filtr albo źle zaprojektowaną instalację.
- Brak automatycznego spustu kondensatu. Ręczne opróżnianie zbiorników i filtrów w praktyce bywa pomijane.
- Ignorowanie warunków otoczenia. To, co działa latem w ciepłej hali, może zawieść zimą w nieogrzewanym przejściu lub przy wyjściu na zewnątrz.
Najprościej mówiąc: jeśli układ ma być niezawodny, musi być serwisowalny. Dobrze dobrany filtr czy osuszacz nie pomoże, jeśli nikt nie pilnuje spustu kondensatu i terminów wymiany elementów. To właśnie w codziennej eksploatacji najczęściej wychodzi, czy instalacja została zaprojektowana z głową.
Jak przełożyć to na warsztat metalowy i linię produkcyjną
W warsztacie metalowym nie dobierałbym takiego samego układu do klucza udarowego, szlifierki i stanowiska lakierniczego. Każde z tych zastosowań ma inną tolerancję na wilgoć, olej i cząstki stałe.
| Zastosowanie | Praktyczny zestaw | Dlaczego właśnie taki |
|---|---|---|
| Narzędzia ręczne i podstawowa automatyka | Separator kondensatu, filtr wstępny, reduktor ciśnienia, zwykle osuszacz chłodniczy | Daje stabilną pracę bez nadmiernego komplikowania instalacji |
| Lakierowanie, przedmuchiwanie powierzchni, czujniki | Dokładniejsza filtracja, osuszacz, opcjonalnie filtr z węglem aktywnym | Zmniejsza ryzyko smug, zabrudzeń i zapychania dysz |
| Nieogrzewana hala, przewody na zewnątrz | Osuszacz adsorpcyjny albo lokalne osuszanie punktowe | Niższy punkt rosy ogranicza wykraplanie i zamarzanie |
| Odbiornik wymagający mgły olejowej | Filtracja, regulacja i tylko wtedy smarownica | Olej stosuje się wyłącznie tam, gdzie ma uzasadnienie technologiczne |
To podejście oszczędza pieniądze już na etapie projektu, ale też później, kiedy trzeba wymieniać filtry, uszczelnienia i elementy wykonawcze. Właśnie tu widać różnicę między instalacją „na papierze poprawną” a taką, która realnie działa w metalowym warsztacie.
Na czym naprawdę warto się skupić przy projektowaniu układu
Jeśli miałbym zostawić tylko jedną wskazówkę, brzmiałaby tak: dobieraj uzdatnianie od najbardziej wrażliwego odbiornika, a nie od najtańszego elementu instalacji. Najpierw określ wymaganą czystość powietrza, potem punkt rosy, na końcu ciśnienie robocze. Taka kolejność chroni przed przewymiarowaniem i przed kosztownym „leczeniem objawów” przez podkręcanie sprężarki.
W praktyce najbardziej opłacają się trzy rzeczy: sensowna filtracja, osuszanie dopasowane do warunków i regularny serwis spustów oraz wkładów filtracyjnych. Reszta to dodatki, które warto dołożyć tylko wtedy, gdy proces naprawdę ich potrzebuje.
