Gdy przewód przechodzi przez obudowę rozdzielnicy, falownika albo maszyny, samo wycięcie otworu nie wystarczy. Dławnica kablowa stabilizuje kabel, chroni go przed wyrwaniem i pomaga utrzymać szczelność obudowy. Poniżej wyjaśniam, jak działa, czym różnią się poszczególne warianty, jak dobrać właściwy rozmiar oraz jak poprawnie wykonać montaż.
Dobry dobór decyduje o szczelności i trwałości instalacji
- Najważniejszy parametr to zakres średnicy kabla podany przez producenta.
- Gwint M20 x 1,5 jest popularny w nowych obudowach, a oznaczenia PG spotyka się głównie w starszych urządzeniach.
- IP68 zapewnia wyższy poziom ochrony przed pyłem i wodą niż IP54 lub IP55, ale tylko przy prawidłowym montażu.
- Tworzywo sprawdza się w typowych instalacjach, natomiast mosiądz niklowany lub stal nierdzewna lepiej znoszą trudne warunki.
- Nie wolno zaciskać elementu na zbyt cienkim, spłaszczonym albo uszkodzonym kablu.
Co to jest i za co odpowiada ten element

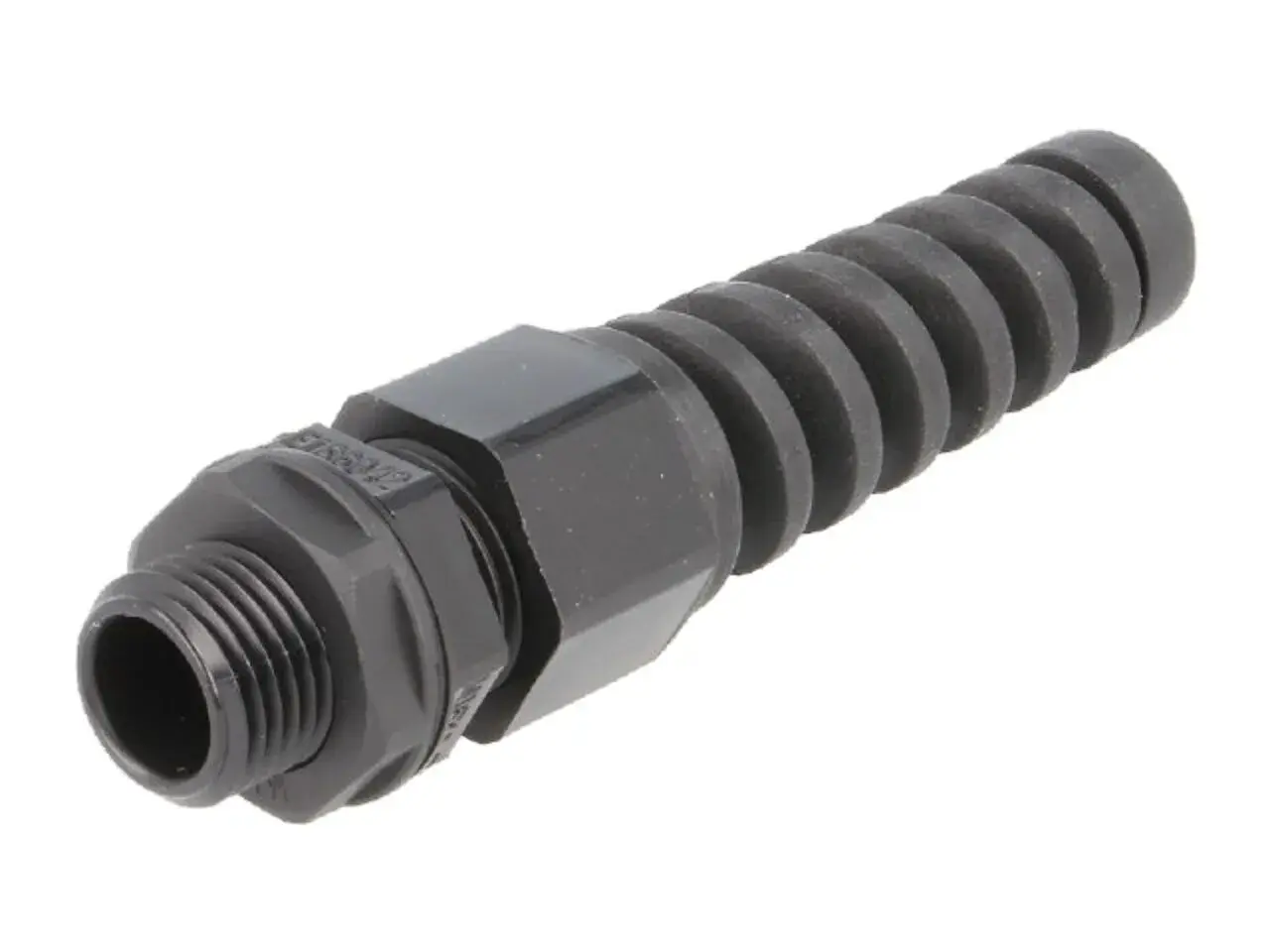

To przepust montowany w ściance obudowy urządzenia. Jego korpus ma gwint, uszczelkę oraz nakrętkę dociskową, która zaciska się na zewnętrznej powłoce przewodu. Dzięki temu kabel zostaje unieruchomiony i odciążony mechanicznie, a miejsce jego wejścia do obudowy nie jest otwartą szczeliną.
W praktyce dławik spełnia kilka funkcji jednocześnie. Chroni przewód przed wyrwaniem, ogranicza jego skręcanie i zginanie przy samej obudowie, a także zmniejsza ryzyko dostania się do środka kurzu, wilgoci, oleju lub opiłków metalu. W warsztacie ta ostatnia cecha ma duże znaczenie, bo drobiny powstające podczas obróbki potrafią szybko uszkodzić aparaturę.
Nie jest to jednak złączka elektryczna. Dławnica nie łączy żył i nie zastępuje zacisków, tulejek ani listwy przyłączeniowej. Jej zadaniem jest mechaniczne zamocowanie kabla oraz zachowanie właściwości obudowy, szczególnie deklarowanego stopnia ochrony IP.
W automatyce spotykam ją między innymi w szafach sterowniczych, puszkach przyłączeniowych, silnikach, czujnikach, przetwornicach i panelach operatorskich. W każdym z tych zastosowań błąd doboru może oznaczać nie tylko gorszą estetykę, lecz także przerywanie sygnału, zawilgocenie elektroniki albo uszkodzenie izolacji.
Rodzaje przepustów i ich praktyczne zastosowanie
Wersje z gwintem metrycznym
Najczęściej spotykane oznaczenia to M12, M16, M20, M25, M32, M40, M50 i M63. Liczba oznacza nominalną średnicę gwintu, a zapis M20 x 1,5 wskazuje również skok gwintu wynoszący 1,5 mm. W nowych urządzeniach warto wybierać właśnie wariant metryczny, jeśli obudowa ma otwór wykonany w tym standardzie.
Wersje PG i NPT
Oznaczenia PG, na przykład PG7, PG13,5 lub PG21, pochodzą ze starszego systemu gwintów. Nadal można je znaleźć w aparaturze przemysłowej, starszych rozdzielnicach i częściach zamiennych. Nie należy zakładać, że PG13,5 można zastąpić M20 tylko dlatego, że oba rozmiary wyglądają podobnie. Gwint musi pasować mechanicznie, inaczej nie uzyska się stabilnego mocowania.
Gwinty NPT są typowe dla części urządzeń sprowadzanych z rynku amerykańskiego. Mają inną geometrię niż gwinty metryczne i PG, dlatego wymagają odpowiedniego korpusu, a czasem także uszczelnienia na gwincie. Przejściówka może rozwiązać problem, ale zwiększa liczbę połączeń i zajmuje więcej miejsca.
Tworzywo, mosiądz czy stal nierdzewna
| Materiał | Gdzie sprawdzi się najlepiej | Ograniczenia |
|---|---|---|
| Poliamid lub inne tworzywo | Rozdzielnice, automatyka budynkowa, typowe wnętrza | Mniejsza odporność na wysoką temperaturę, promieniowanie UV i uderzenia |
| Mosiądz niklowany | Przemysł, maszyny, wibracje, trudniejsze warunki | Większa masa i cena, możliwość korozji w agresywnym środowisku |
| Stal nierdzewna | Przemysł spożywczy, chemiczny, zewnętrzne instalacje | Najwyższy koszt, konieczność dopasowania uszczelki do medium |
W zwykłej szafie sterowniczej dobrej jakości element z poliamidu zazwyczaj wystarczy. Do maszyn narażonych na drgania częściej wybieram jednak wersję metalową, zwłaszcza gdy kabel jest ciężki lub często porusza się podczas pracy. Przy kontakcie z wodą, detergentami albo środkami chemicznymi sam materiał korpusu nie wystarczy. Trzeba sprawdzić także odporność uszczelki, na przykład na oleje, temperaturę i konkretne substancje.
Jak dobrać właściwy rozmiar do kabla i obudowy
Dobór zaczynam od zmierzenia zewnętrznej średnicy kabla, a nie średnicy pojedynczej żyły. Producent przepustu podaje zwykle zakres zacisku, na przykład 6-12 mm. Kabel o średnicy 8 mm mieści się w takim przedziale, ale kabel 13 mm już nie, nawet jeśli nakrętka daje się częściowo dokręcić.
Najbezpieczniej wybrać model, w którym średnica przewodu znajduje się mniej więcej w środkowej części zakresu. Zbyt duży zapas może osłabić uszczelnienie, a zbyt mały utrudni prawidłowe skręcenie i może uszkodzić powłokę. Nie warto dopasowywać kabla do przypadkowo kupionej dławnicy. Najpierw sprawdza się przewód, otwór i warunki pracy, dopiero później wybiera część.
Przeczytaj również: Jak podłączyć amperomierz? Mierz prąd bezpiecznie i skutecznie
Na jakie parametry spojrzeć przed zakupem
- Średnica kabla wraz z ewentualną dodatkową powłoką.
- Rodzaj gwintu i średnica otworu w obudowie.
- Wymagany stopień ochrony IP, na przykład IP54, IP66 albo IP68.
- Temperatura pracy urządzenia i otoczenia.
- Odporność chemiczna materiału oraz uszczelki.
- Odporność na drgania i rozciąganie, szczególnie przy silnikach i przewodach ruchomych.
- Wymagania EMC, gdy przewód ma ekran i prowadzi sygnały wrażliwe na zakłócenia.
- Wymagania Ex, jeśli instalacja pracuje w strefie zagrożonej wybuchem.
Oznaczenie IP opisuje ochronę obudowy przed ciałami stałymi i wodą. Pierwsza cyfra dotyczy między innymi pyłu, a druga wody. IP68 nie oznacza jednak, że każda część z takim symbolem wytrzyma dowolne zanurzenie. Trzeba sprawdzić warunki testu producenta, ponieważ mogą obejmować określoną głębokość, czas i ciśnienie.
W przypadku kabla ekranowanego potrzebna może być wersja EMC. Jej metalowe elementy zapewniają kontakt z ekranem i pomagają ograniczyć zakłócenia elektromagnetyczne. Zwykły plastikowy przepust może wtedy utrzymać kabel mechanicznie, ale nie rozwiąże problemu kompatybilności elektromagnetycznej.
Do kabli płaskich, wieloprzewodowych i przewodów o nietypowym kształcie stosuje się specjalne warianty. Standardowy okrągły pierścień może ich nie uszczelnić równomiernie. Podobnie nie należy wkładać kilku kabli do jednego otworu, chyba że producent przewidział wersję wielootworową.
Jak poprawnie zamontować przepust kablowy
Przed rozpoczęciem prac odłączam zasilanie i sprawdzam brak napięcia odpowiednim przyrządem. W szafach przemysłowych trzeba uwzględnić również obwody pomocnicze, zasilacze awaryjne i możliwość zasilania zwrotnego. Montaż mechaniczny nie zwalnia z przestrzegania zasad bezpiecznej pracy przy instalacjach elektrycznych.
- Sprawdź średnicę kabla i gwint, a także kompletność elementu, uszczelki i nakrętki.
- Oczyść krawędź otworu w obudowie. Ostre zadziory mogą przeciąć uszczelkę albo powłokę przewodu.
- Wprowadź korpus od właściwej strony i załóż nakrętkę kontrującą, jeśli konstrukcja jej wymaga.
- Przeprowadź kabel przez element bez uszkadzania izolacji i bez nadmiernego wyginania go przy wejściu.
- Dokręć nakrętkę dociskową zgodnie z instrukcją producenta. Jeśli podano moment dokręcania, użyj klucza dynamometrycznego.
- Sprawdź, czy kabel nie wysuwa się przy lekkim pociągnięciu i czy uszczelka zaciska się równomiernie.
Najczęstszy błąd polega na dokręcaniu „na wyczucie” do momentu, w którym tworzywo zaczyna się odkształcać. Zbyt mały docisk nie zapewni szczelności, ale zbyt duży może zniszczyć gwint, uszczelkę albo płaszcz kabla. W praktyce moment dokręcania z karty katalogowej jest ważniejszy niż siła użyta przez instalatora.
Po montażu należy zostawić odpowiedni promień gięcia przewodu. Dławnica nie powinna pracować jak zawias. Jeżeli kabel od razu skręca się pod ostrym kątem, nawet poprawnie zamocowany przepust będzie przenosił niepotrzebne obciążenia na powłokę i zaciski wewnątrz urządzenia.
Błędy, które skracają trwałość instalacji
Najgorsze rezultaty daje stosowanie uniwersalnych części bez sprawdzenia ich parametrów. Sam napis IP68 na opakowaniu nie gwarantuje prawidłowego efektu, jeśli kabel jest za cienki, otwór ma złą średnicę albo uszczelka została nacięta podczas montażu.
- Zły zakres zacisku powoduje przeciekanie lub przesuwanie się przewodu.
- Pomieszanie gwintów M i PG kończy się niestabilnym połączeniem lub uszkodzeniem obudowy.
- Brak nakrętki kontrującej może być problemem przy cienkich ściankach i wibracjach.
- Wiercenie zbyt dużego otworu uniemożliwia uzyskanie deklarowanej szczelności.
- Przycinanie uszczelki bez instrukcji może zmienić zakres zacisku i obniżyć klasę IP.
- Wprowadzanie kabla z uszkodzoną powłoką przenosi problem do środka obudowy zamiast go rozwiązać.
W urządzeniach pracujących na zewnątrz trzeba dodatkowo uwzględnić promieniowanie UV, mróz, nagrzewanie obudowy i wodę spływającą po kablu. Czasem pomaga skierowanie przewodu w dół i wykonanie niewielkiej pętli ociekowej, ale nie zastępuje to szczelnego przepustu. Woda nie powinna spływać bezpośrednio po kablu do uszczelnienia.
Osobnej uwagi wymagają strefy zagrożone wybuchem. Tam zwykły model przemysłowy nie może być używany tylko dlatego, że ma wysokie IP. Potrzebny jest element z odpowiednim oznaczeniem i dokumentacją Ex, dobrany do rodzaju strefy, kabla oraz urządzenia. Przy takich pracach decyzję powinien potwierdzić projektant lub osoba z właściwymi kwalifikacjami.
Krótka lista kontrolna przed zamknięciem obudowy
Przed uruchomieniem instalacji sprawdzam pięć rzeczy. Kabel mieści się w zakresie zacisku, gwint pasuje do otworu, uszczelka nie jest przecięta, przewód nie jest naprężony, a deklarowany stopień IP odpowiada warunkom pracy. To prosta kontrola, ale pozwala wychwycić większość błędów jeszcze przed pojawieniem się wilgoci lub problemów z przewodami.
Jeżeli instalacja pracuje w warsztacie, przy maszynie lub w automatyce, nie oszczędzałbym na jakości elementu, który chroni całą obudowę. Różnica między przypadkowym przepustem a dobrze dobranym modelem często wynosi tylko kilka złotych, a skutki nieszczelności mogą oznaczać przestój, wymianę elektroniki i dodatkową pracę serwisową.
Najlepszy wybór to nie zawsze najdroższy wariant. Powinien mieć właściwy gwint, zakres średnic, materiał, uszczelkę i klasę ochrony dopasowane do konkretnego kabla oraz środowiska. Właśnie te parametry, a nie sam wygląd czy nazwa producenta, decydują o tym, czy połączenie będzie bezpieczne i trwałe.
