Gdy maszyna gubi pozycję detalu, zatrzymuje podajnik albo pokazuje błędną temperaturę, problem często zaczyna się od niewłaściwie dobranego elementu pomiarowego. Czujniki przemysłowe wykrywają obecność, położenie i ruch, a także mierzą temperaturę, ciśnienie, poziom czy przepływ. Wyjaśniam, czym różnią się poszczególne rozwiązania, jak połączyć je ze sterownikiem PLC i na co zwrócić uwagę w warsztacie obróbki metali.
Dobry czujnik przekłada fizyczne zjawisko na użyteczny sygnał sterujący
- Indukcyjne najlepiej wykrywają metalowe elementy bez kontaktu.
- Optyczne sprawdzają obecność i położenie obiektów, ale wymagają czystej optyki.
- Pomiarowe kontrolują między innymi temperaturę, ciśnienie, poziom i przepływ.
- W typowej instalacji automatyki spotkasz 24 V DC, sygnały PNP oraz analogowe 4-20 mA i 0-10 V.
- O skuteczności decydują nie tylko zakres pomiarowy, lecz także IP, temperatura, drgania, olej i sposób montażu.
Jaką rolę pełnią czujniki w automatyce
Czujnik zamienia zmianę fizyczną na sygnał, który może odczytać sterownik PLC, moduł wejściowy albo układ bezpieczeństwa. Dla automatyki nie ma znaczenia sama obecność stalowego detalu, temperatura łożyska czy ciśnienie w instalacji. Znaczenie ma dopiero informacja, którą można wykorzystać do zatrzymania, uruchomienia lub skorygowania procesu.
W obrabiarce taki element może potwierdzać zamknięcie osłony, obecność materiału w uchwycie albo położenie siłownika. Na linii transportowej wykryje przejazd palety, a w układzie chłodzenia zasygnalizuje zbyt niski poziom cieczy. Z mojego punktu widzenia najważniejsza zasada brzmi prosto: czujnik powinien odpowiadać na konkretne pytanie procesu, a nie być dobierany wyłącznie po rozmiarze i cenie.
Detekcja a pomiar
Czujnik detekcyjny zwykle daje sygnał binarny, czyli informację „jest” albo „nie ma”. Przykładem jest wyłącznik krańcowy lub czujnik indukcyjny. Czujnik pomiarowy przekazuje natomiast wartość ciągłą, na przykład temperaturę 86°C albo ciśnienie 5,2 bara.
To rozróżnienie wpływa na całą instalację. Do wejścia cyfrowego podłączysz sygnał przełączający, natomiast pomiar temperatury lub ciśnienia wymaga wejścia analogowego, odpowiedniej konfiguracji i skalowania wartości w programie PLC.
Najważniejsze rodzaje i ich praktyczne zastosowania
Nie istnieje jeden uniwersalny typ do wszystkich zadań. W zakładzie metalowym najczęściej spotyka się czujniki zbliżeniowe, optyczne, magnetyczne oraz elementy mierzące parametry procesu.
| Rodzaj | Co wykrywa lub mierzy | Mocna strona | Ograniczenie |
|---|---|---|---|
| Indukcyjny | Metal, położenie elementów | Odporność na wióry, olej i brak części ruchomych | Nie wykrywa większości tworzyw i materiałów niemetalowych |
| Pojemnościowy | Materiały stałe, ciecze, poziom | Może reagować na tworzywa, proszki i ciecze | Wrażliwość na wilgoć, zabrudzenia i zmianę nastawy |
| Optyczny | Obecność, krawędź, kolor, odległość | Duży zasięg i szybka reakcja | Pył, mgła olejowa i światło mogą zakłócać pracę |
| Magnetyczny | Położenie tłoczyska lub magnesu | Prosta kontrola siłowników pneumatycznych | Wymaga odpowiedniego elementu magnetycznego |
| Temperatury | Temperaturę medium, narzędzia lub obudowy | Kontrola przegrzania i stabilności procesu | Potrzebuje właściwego miejsca montażu i zakresu pracy |
| Ciśnienia i przepływu | Parametry pneumatyki, hydrauliki i chłodziwa | Wczesne wykrywanie awarii oraz spadku wydajności | Kontakt z medium wymaga zgodności materiałowej |
Czujniki indukcyjne w obróbce metali
To zazwyczaj pierwszy wybór do wykrywania stalowych detali, pozycji suwaka, obecności narzędzia lub końca skoku. Działają bez styku mechanicznego, więc nie zużywają się tak jak tradycyjny wyłącznik krańcowy. Trzeba jednak pamiętać, że zasięg zależy od materiału i wielkości celu, a montaż kilku modeli obok siebie może wymagać zachowania odstępów.
Wióry metalowe same w sobie nie zawsze unieruchomią układ, ale mogą przykleić się do czoła czujnika i powodować fałszywe przełączenia. Dlatego w pobliżu tokarki lub frezarki liczy się nie tylko deklarowany stopień ochrony, lecz także osłona mechaniczna i możliwość łatwego czyszczenia.
Optyka, pojemność i magnetyzm
Czujniki fotoelektryczne sprawdzają się przy elementach niemetalowych, kontroli krawędzi i zliczaniu produktów. Wariant refleksyjny odbiera światło od reflektora lub obiektu, a bariera nadajnik-odbiornik wykrywa przerwanie wiązki. Ten drugi układ jest zwykle pewniejszy przy ciemnych, błyszczących albo nieregularnych detalach.
Wersje pojemnościowe potrafią wykrywać tworzywa, granulaty i ciecze, lecz ich nastawa może zmienić się pod wpływem wilgoci lub osadu. Magnetyczne modele są z kolei praktyczne przy siłownikach pneumatycznych, gdzie nie trzeba montować osobnego elementu na każdym końcu ruchu.
Jak dobrać model do maszyny i sterownika
Dobór zaczynam od opisu zadania, a nie od katalogu. Zapisuję, co ma zostać wykryte, z jakiej odległości, z jaką prędkością i w jakim środowisku. Dopiero później sprawdzam obudowę, sposób mocowania oraz kompatybilność elektryczną.
- Określ obiekt. Ustal, czy jest metalowy, przezroczysty, ciemny, sypki, gorący lub pokryty olejem.
- Wyznacz odległość i tolerancję. Nie ustawiaj granicy dokładnie na deklarowanym maksimum. Zostaw zapas na drgania, bicie detalu i zabrudzenia.
- Sprawdź szybkość. Przy szybkiej taśmie ważny jest czas reakcji i częstotliwość przełączania, nie tylko sam zasięg.
- Dopasuj sygnał. Zweryfikuj PNP lub NPN, normalnie otwarty albo zamknięty, napięcie zasilania oraz rodzaj wejścia sterownika.
- Oceń warunki pracy. Sprawdź temperaturę, wilgoć, olej, pył, wibracje, środki myjące i możliwe uderzenia.
- Przetestuj montaż. Próba na rzeczywistym detalu często ujawnia problemy, których nie widać w specyfikacji.
Sygnał cyfrowy i analogowy
W wielu maszynach zasilanie wynosi 24 V DC. Czujnik cyfrowy może przekazywać sygnał PNP, czyli podawać napięcie na wejście sterownika, albo NPN, czyli zwierać wejście do potencjału ujemnego. Pomylenie tych standardów często kończy się brakiem odczytu, mimo że sam element jest sprawny.
Przy pomiarach spotkasz najczęściej 4-20 mA oraz 0-10 V. Pętla prądowa lepiej znosi dłuższe przewody i zakłócenia, a zakres 4-20 mA pozwala rozpoznać przerwę w obwodzie, gdy wartość spada poniżej 4 mA. Sygnał napięciowy bywa prostszy w małej szafie, ale jest bardziej podatny na spadki napięcia i zakłócenia.
IO-Link jako krok dalej
IO-Link nie zastępuje każdego czujnika, ale ułatwia parametryzację, diagnostykę i odczyt dodatkowych danych. Przez jeden przewód można otrzymać wartość pomiarową, status urządzenia oraz informacje o zabrudzeniu lub błędzie. Przy większej liczbie maszyn doceniam przede wszystkim możliwość zdalnej zmiany parametrów i szybkiej wymiany urządzenia.
Nie ma jednak sensu dopłacać do komunikacji cyfrowej, jeśli prosty czujnik binarny wykonuje jedno nieskomplikowane zadanie i jest łatwo dostępny. Technologia ma pomagać w utrzymaniu procesu, a nie komplikować instalację.
Co naprawdę decyduje o trwałości w hali produkcyjnej
Stopień ochrony IP opisuje odporność obudowy na pył i wodę. W praktyce model IP67 może dobrze znosić chwilowe zanurzenie, ale nie oznacza automatycznie odporności na gorące mycie ciśnieniowe, agresywną chemię czy stałe działanie emulsji chłodzącej. Przy takich warunkach trzeba sprawdzić również materiał obudowy, uszczelnienia i dopuszczalny sposób czyszczenia.

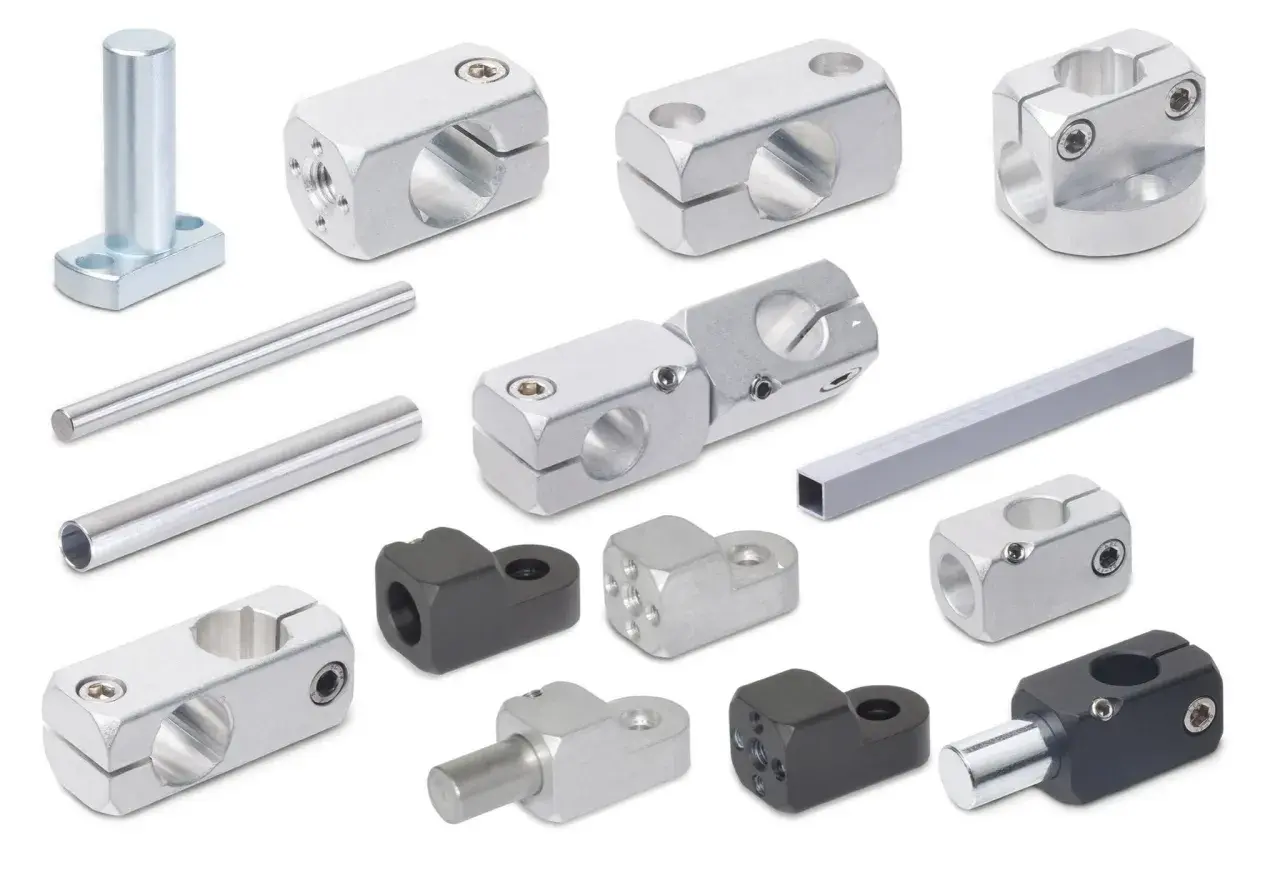

W warsztacie obróbki metali szczególne znaczenie mają wióry, drgania, mgła olejowa i uderzenia. Czujnik zamontowany w strefie ruchu powinien mieć zabezpieczone przewody, sztywny wspornik i możliwość wymiany bez demontażu połowy osłony.
Przeczytaj również: Jak przeciągnąć kabel przez peszel? Bez szarpania!
Montaż wpływa na wynik pomiaru
Nawet dobry model będzie działał źle, jeśli zostanie zamontowany pod kątem albo zbyt blisko stalowej konstrukcji. Dotyczy to zwłaszcza czujników indukcyjnych, których pole może wzajemnie na siebie oddziaływać. W przypadku optyki trzeba dodatkowo kontrolować ustawienie osi, odbicia od błyszczących powierzchni i osadzanie się zabrudzeń na soczewce.
Przewody sygnałowe warto prowadzić z dala od kabli silnikowych i przewodów falownika. Gdy nie jest to możliwe, pomaga właściwe ekranowanie, uziemienie zgodne z dokumentacją oraz rozdzielenie tras. Wielokrotnie to właśnie prowadzenie przewodu, a nie wadliwy czujnik, jest źródłem niestabilnego sygnału.
Typowe błędy i szybka diagnostyka
Najczęstszy błąd polega na doborze czujnika do nazwy maszyny zamiast do konkretnego miejsca pomiaru. Inne wymagania ma detekcja stalowego trzpienia w uchwycie, a inne pomiar temperatury oleju hydraulicznego. Liczy się rzeczywisty obiekt, medium i warunki, nie sam typ urządzenia.
- Brak reakcji może oznaczać pomylone PNP/NPN, złą polaryzację albo brak wspólnego potencjału 0 V.
- Ciągłe przełączanie często wynika z drgań, zbyt małego zapasu odległości lub zabrudzenia czoła.
- Błędny pomiar analogowy może być skutkiem niewłaściwego skalowania zakresu 4-20 mA albo 0-10 V w PLC.
- Losowe alarmy bywają powodowane zakłóceniami od falownika, uszkodzonym ekranem lub luźnym złączem.
- Szybkie uszkodzenia zwykle wskazują na zły dobór temperatury, chemii, przewodu albo ochrony mechanicznej.
Diagnostykę zaczynam od pomiaru napięcia zasilania i sprawdzenia diody statusu, a dopiero potem zaglądam do programu sterownika. Następnie porównuję wskazanie z rzeczywistą pozycją elementu i poruszam przewodem w pobliżu złącza. Taki prosty test często pozwala odróżnić problem elektryczny od mechanicznego.
W aplikacjach odpowiadających za bezpieczeństwo operatora zwykły czujnik obecności nie wystarczy. Osłony, rygle i kurtyny świetlne muszą być dobrane do funkcji bezpieczeństwa, a ich obwód powinien współpracować z odpowiednim przekaźnikiem lub sterownikiem bezpieczeństwa. Nie wolno zastępować elementu safety tańszym zamiennikiem tylko dlatego, że ma podobny zakres wykrywania.
Mały element, duża różnica w utrzymaniu ruchu
Najlepszy dobór nie kończy się na zakupie urządzenia. W dokumentacji maszyny warto zapisać typ czujnika, zakres pracy, odległość montażową, rodzaj sygnału i numer przewodu. Skraca to przestój, bo pracownik utrzymania ruchu nie musi odtwarzać konfiguracji od zera.
Jeżeli proces jest podatny na zabrudzenia lub drgania, zaplanuj okresową kontrolę mocowania i czyszczenie powierzchni detekcji. Kilka minut przeglądu może uchronić przed zatrzymaniem całej linii i kosztowną wymianą elementów, które w rzeczywistości były sprawne.
W praktyce najwięcej korzyści daje nie najbardziej zaawansowany model, lecz rozwiązanie dopasowane do materiału, środowiska i logiki sterowania. Gdy te trzy rzeczy są spójne, czujnik staje się stabilnym źródłem informacji, na którym można bezpiecznie oprzeć pracę maszyny.
