Czujnik Halla - jak działa, podłączenie i diagnostyka

Gdy masz wykryć położenie elementu, zmierzyć prędkość obrotową albo kontrolować prąd bez mechanicznego styku, zwykły wyłącznik szybko przestaje wystarczać. Czujnik Halla wykorzystuje pole magnetyczne do wytworzenia sygnału elektrycznego, dlatego pracuje bez tarcia i dobrze odnajduje się zarówno w automatyce, jak i w urządzeniach warsztatowych. Wyjaśniam zasadę jego działania, rodzaje wyjść, sposób podłączenia, zastosowania oraz bezpieczną diagnostykę.

Jak działa element wykorzystujący zjawisko Halla

W najprostszym ujęciu przez cienką płytkę półprzewodnikową płynie prąd. Gdy w poprzek kierunku tego prądu pojawi się pole magnetyczne, nośniki ładunku zostają odchylone. Na bocznych elektrodach powstaje niewielkie napięcie poprzeczne, nazywane napięciem Halla.

Wartość tego napięcia zależy między innymi od natężenia pola, prądu zasilającego i właściwości materiału. Zależność można zapisać w uproszczeniu jako U_H = R_H × I × B / d, gdzie R_H oznacza stałą Halla, I prąd, B indukcję magnetyczną, a d grubość warstwy pomiarowej.

Sam element Halla generuje sygnał bardzo małej wartości, dlatego gotowy układ scalony zwykle zawiera także wzmacniacz, stabilizator, komparator albo układ kompensacji temperatury. To właśnie elektronika wewnętrzna decyduje, czy na wyjściu otrzymamy płynnie zmieniające się napięcie, czy prosty sygnał logiczny 0/1.

W praktyce największe znaczenie ma nie tylko obecność magnesu, ale też jego orientacja i odległość od powierzchni czułej. Obrócenie elementu o 90 stopni może sprawić, że sensor przestanie reagować, mimo że sam magnes i zasilanie są prawidłowe.

Rodzaje wyjść i ich znaczenie dla automatyki

Dobór typu wyjścia powinien wynikać z tego, jakiej informacji potrzebuje sterownik. Do wykrycia końca ruchu wystarczy stan logiczny, ale do pomiaru prędkości, prądu lub dokładnego położenia potrzebna będzie informacja bardziej szczegółowa.

W modelu analogowym napięcie wyjściowe może mieć punkt spoczynkowy ustawiony w połowie zakresu, na przykład około 2,5 V przy zasilaniu 5 V. Nie należy jednak przyjmować tej wartości jako uniwersalnej, bo offset, czułość i kierunek reakcji zawsze wynikają z dokumentacji konkretnego układu.

Wersje cyfrowe często mają wyjście typu otwarty kolektor lub otwarty dren. Oznacza to, że sensor sam zwiera linię do masy, ale do uzyskania stanu wysokiego potrzebny jest rezystor podciągający. Jego brak jest jednym z częstszych powodów, dla których poprawnie zasilony układ nie daje czytelnego sygnału.

Gdzie hallotron sprawdza się najlepiej

Największą zaletą tego rozwiązania jest wykrywanie ruchu bez bezpośredniego kontaktu. Element może znajdować się za osłoną, obudową albo cienką warstwą materiału, a mimo to reagować na magnes zamocowany na części ruchomej.

Pomiar obrotów i położenia

Magnes umieszczony na wale może generować jeden impuls na obrót, a kilka magnesów zwiększy liczbę impulsów i rozdzielczość pomiaru. Sterownik zlicza impulsy, wyznacza częstotliwość i na tej podstawie oblicza prędkość obrotową. Tak działają między innymi układy kontroli wirników, wentylatorów i silników bezszczotkowych.

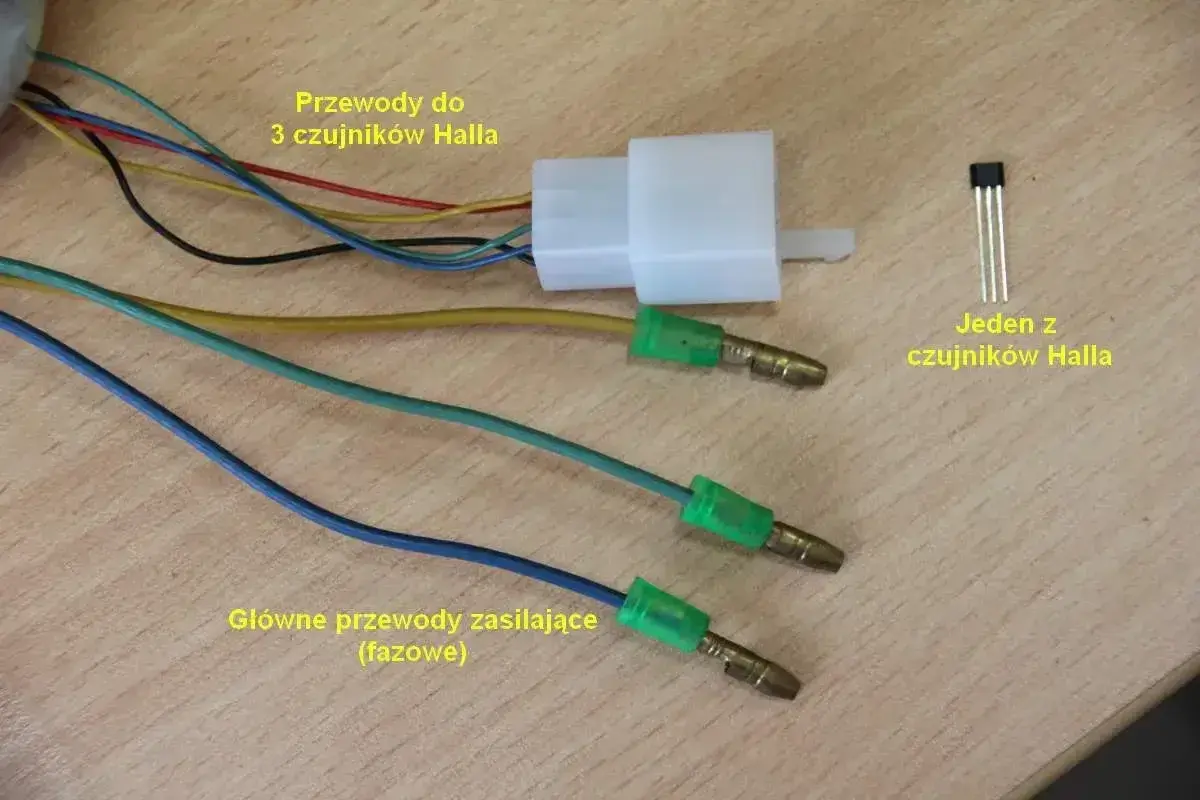

W napędach BLDC kilka sensorów cyfrowych przekazuje sterownikowi informację o położeniu wirnika. Na tej podstawie elektronika dobiera moment przełączenia uzwojeń. W tym zastosowaniu liczy się nie tylko sam sygnał, ale też przesunięcie fazowe między kanałami i zgodność z instrukcją silnika.

Automatyka maszyn i stanowisk warsztatowych

W maszynie do obróbki metalu czujnik może potwierdzać zamknięcie osłony, położenie suwaka, obecność uchwytu albo dojście siłownika do wybranej pozycji. Brak styku mechanicznego ogranicza zużycie, ale nie zwalnia z ochrony przewodów przed wiórami, chłodziwem i przypadkowym wyrwaniem.

Przy kontroli elementów ferromagnetycznych trzeba pamiętać, że sensor reaguje na pole magnetyczne, a nie na sam metal. Jeżeli w układzie nie ma magnesu albo odpowiednio namagnesowanego znacznika, zwykła stalowa blacha może nie dać oczekiwanego efektu.

Pomiar prądu

Specjalizowane układy mierzą pole powstające wokół przewodnika, przez który płynie prąd. Dzięki temu można kontrolować prąd stały i przemienny, często z zachowaniem izolacji galwanicznej między obwodem mocy a elektroniką sterującą.

To rozwiązanie jest wygodne w falownikach i zasilaczach, ale ma kompromisy. Na wynik wpływają zakres pomiarowy, temperatura, położenie przewodnika oraz zakłócenia magnetyczne. Do prostego zabezpieczenia nadprądowego może być idealne, natomiast precyzyjny pomiar laboratoryjny wymaga właściwej kalibracji i odpowiedniego układu pomiarowego.

Jak dobrać i podłączyć właściwy model

Przed zakupem sprawdzam najpierw nie obudowę ani liczbę przewodów, lecz parametry elektryczne i sposób pracy. Sensor trzyprzewodowy nie zawsze ma ten sam układ pinów, a identyczny wygląd obudowy może kryć zupełnie różne napięcie zasilania i polaryzację.

• Napięcie zasilania musi mieścić się w zakresie podanym przez producenta.
• Typ wyjścia powinien pasować do wejścia sterownika, licznika lub mikrokontrolera.
• Próg zadziałania określa, przy jakiej wartości pola nastąpi przełączenie.
• Histereza zapobiega szybkiemu przełączaniu przy granicznej wartości pola.
• Zakres temperatury trzeba dobrać do warunków panujących przy maszynie lub silniku.
• Stopień ochrony i sposób montażu decydują o trwałości w zapyleniu, wilgoci i przy drganiach.

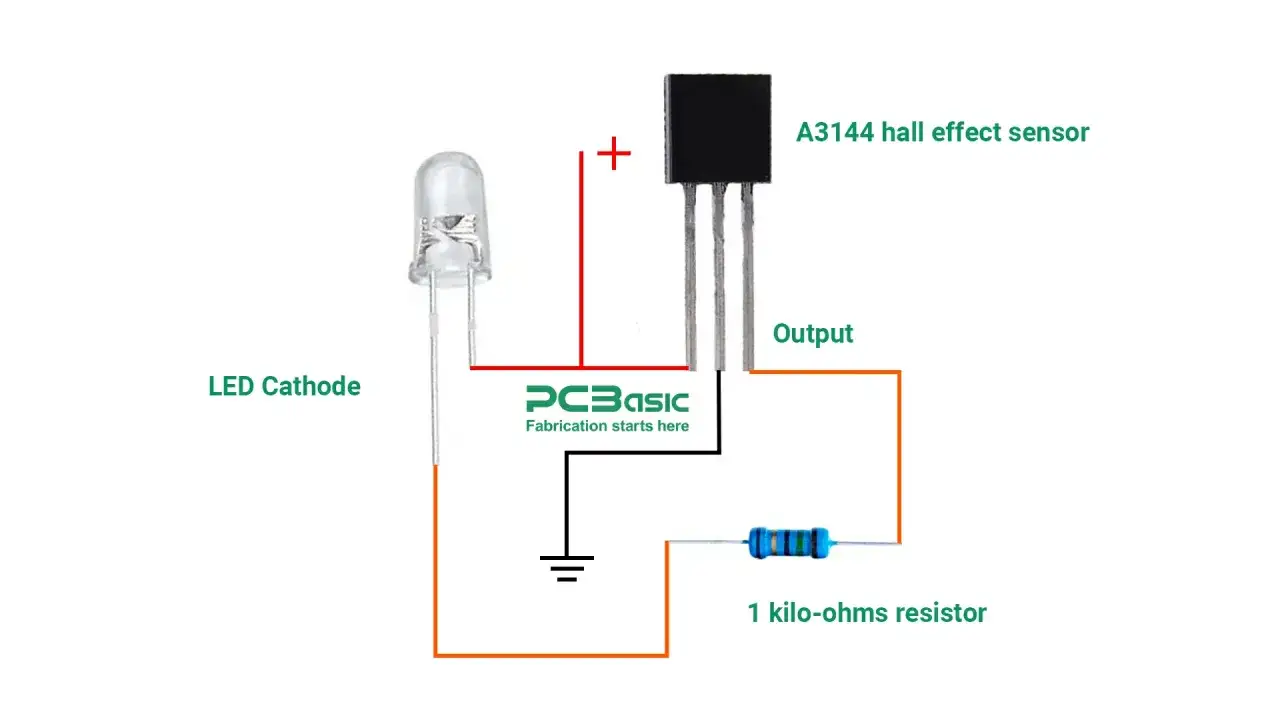

W prostym układzie cyfrowym przewód zasilający łączy się z odpowiednim napięciem, masę ze wspólnym punktem układu, a wyjście z wejściem sterownika. Przy wyjściu otwartym trzeba dodać rezystor podciągający, zwykle zgodnie z zaleceniami producenta. Nie podłączam go „na próbę” do przypadkowego napięcia, ponieważ pomylenie pinu zasilania i wyjścia może trwale uszkodzić element.

Jeżeli sensor współpracuje z wejściem 24 V PLC, nie zakładam automatycznie, że można zasilić go z tej samej linii. Część układów ma zasilanie 5 V lub 12 V, a do sterownika 24 V potrzebuje dodatkowego interfejsu. Najpierw karta katalogowa, dopiero potem przewody - ta kolejność oszczędza więcej czasu niż późniejsze szukanie przyczyny awarii.

Jak sprawdzić działanie bez wymiany części na ślepo

Diagnostykę zaczynam od oględzin. Pęknięta obudowa, zaśniedziałe złącze, przetarty przewód albo przesunięty magnes są częstsze niż uszkodzenie samego układu scalonego. W maszynach warto też sprawdzić, czy szczelina między sensorem a znacznikiem nie zwiększyła się wskutek luzu na prowadnicy.

Podstawowy pomiar

1. Odłącz zasilanie i ustal wyprowadzenia na podstawie oznaczeń lub dokumentacji.
2. Sprawdź ciągłość przewodów oraz jakość połączeń.
3. Po włączeniu zasilania zmierz napięcie między zasilaniem a masą.
4. Obserwuj wyjście podczas przesuwania magnesu lub obracania elementu.
5. Porównaj wynik z parametrami progowymi i zakresem wyjścia podanym dla danego modelu.

Multimetr może potwierdzić obecność zasilania i zmianę poziomu napięcia, ale przy szybkich impulsach często pokaże jedynie wartość uśrednioną. Dlatego przy problemach z obrotami, wypadaniem impulsów lub nierówną pracą napędu używam oscyloskopu. Prawidłowy przebieg prostokątny powinien zmieniać poziomy w rytmie ruchu, bez przypadkowych przerw i nadmiernych zakłóceń.

Nie sprawdzam rezystancji zasilonego hallotronu. Pomiar omomierzem może podać na jego wyprowadzenia napięcie lub prąd, do którego układ nie jest przeznaczony, a sam wynik rezystancji zwykle niewiele mówi o sprawności elektroniki. Bezpieczniejsza metoda to pomiar napięcia zgodnie z instrukcją oraz obserwacja sygnału podczas rzeczywistej pracy.

Przeczytaj również: Próbnik świeci na bolcu - Czy to zawsze awaria?

Co najczęściej prowadzi do błędnej diagnozy

• Odwrócona polaryzacja magnesu sprawia, że przełącznik jednobiegunowy nie reaguje.
• Zbyt duża szczelina powoduje zanik sygnału mimo sprawnego zasilania.
• Brak rezystora podciągającego pozostawia wyjście otwarte i niestabilne.
• Zakłócenia od silnika lub przewodów mocy mogą wprowadzać fałszywe impulsy.
• Zły typ sensora może dawać sygnał analogowy tam, gdzie sterownik oczekuje cyfrowego.

Jeśli zasilanie i przewody są poprawne, a sygnał nie zmienia się przy prawidłowej odległości i orientacji magnesu, dopiero wtedy podejrzewam uszkodzenie. W układach bezpieczeństwa nie opieram decyzji wyłącznie na jednym pomiarze, ponieważ podobny objaw może powodować także sterownik, przerwana masa albo mechaniczne rozregulowanie.

Co naprawdę decyduje o trwałości w maszynie

Sam sensor zwykle nie ma części ruchomych, więc może przełączać się bardzo długo bez zużycia styków. Trwałość całego rozwiązania zależy jednak od montażu. Wióry metalowe, chłodziwo, wysoka temperatura i drgania potrafią uszkodzić przewód lub zmienić położenie magnesu szybciej niż elektronikę.

Magnes powinien być zamocowany tak, aby nie odpadł przy maksymalnej prędkości i nie zbliżył się do sensora bardziej, niż dopuszcza konstrukcja. Przewód prowadzę z odciążeniem mechanicznym, z dala od kabli silnikowych, a w trudnym środowisku wybieram szczelną obudowę i złącze przemysłowe.

Nie każdy problem trzeba rozwiązywać mocniejszym magnesem. Zbyt silne pole może nasycić wejście, zmienić moment przełączania albo pogorszyć rozdzielczość pomiaru analogowego. Najlepszy efekt daje dopasowanie magnesu, szczeliny i progu czujnika do konkretnej geometrii, a nie przypadkowe zwiększanie siły pola.

Od poprawnego montażu zależy więcej niż od samego sensora

Hallotron jest dobrym wyborem, gdy potrzebuję bezstykowego wykrywania położenia, prędkości lub prądu, szczególnie w miejscu narażonym na częste przełączanie. Nie zastąpi jednak każdego rozwiązania: wymaga prawidłowego pola magnetycznego, właściwego zasilania i zgodności sygnału ze sterownikiem.

Najprostsza praktyczna zasada brzmi: najpierw określam, czy potrzebuję pomiaru ciągłego, czy tylko informacji „jest/nie ma”, a potem dobieram wyjście, próg, obudowę i sposób montażu. Taka kolejność ogranicza liczbę błędów i pozwala wykorzystać zalety zjawiska Halla bez dokładania niepotrzebnej elektroniki.
