W warsztacie i na hali zasilanie gwarantowane nie jest luksusem, tylko sposobem na utrzymanie procesu wtedy, gdy sieć zawodzi. Poniżej wyjaśniam, jak działa taki układ, jakie są jego typy, jak dobrać moc i czas podtrzymania oraz gdzie najłatwiej popełnić kosztowny błąd przy automatyce i urządzeniach warsztatowych.
Najważniejsze rzeczy, które warto wiedzieć przed wyborem układu ciągłości zasilania
- Najpierw ustala się, czy chodzi tylko o bezpieczne podtrzymanie kilku urządzeń, czy o pełną ciągłość pracy całej instalacji.
- W praktyce najczęściej łączy się UPS z bateriami, automatykę przełączania rezerwy i, gdy potrzeba dłuższego czasu pracy, agregat prądotwórczy.
- Do elektroniki sterującej i IT zwykle najlepiej sprawdza się UPS online, bo zapewnia najczystsze parametry zasilania.
- Przy doborze liczy się nie tylko moc w watach, ale też prąd rozruchowy, cos φ, temperatura pracy i wymagany czas podtrzymania.
- Najdroższe błędy to przewymiarowanie pod złe odbiory, brak testów pod obciążeniem i liczenie, że sam UPS wystarczy na wielogodzinną awarię.
Kiedy ciągłość zasilania naprawdę ma znaczenie
W automatyce i w zapleczu warsztatowym przerwa w dostawie energii rzadko kończy się tylko zgaśnięciem ekranów. Częściej zatrzymuje sterownik PLC, wyłącza HMI, przerywa zapis danych, rozłącza komunikację albo zatrzymuje wentylację i odciąg, czyli elementy ważne także z punktu widzenia BHP. Dobrze zaprojektowany układ rezerwowy ma więc nie tylko „podtrzymać prąd”, ale przede wszystkim dać czas na bezpieczne zatrzymanie procesu albo przejść na drugie źródło bez chaosu.
Ja zwykle zaczynam od prostego pytania: czy po zaniku napięcia trzeba utrzymać pracę przez kilka minut, czy przez godziny. To rozdziela dwa zupełnie różne scenariusze. W pierwszym wystarczy UPS z akumulatorami. W drugim potrzebny jest układ hybrydowy, najczęściej z agregatem i automatyką przełączania rezerwy. Właśnie dlatego nie warto traktować tego tematu jako jednego urządzenia, tylko jako cały system.
W praktyce najczęściej zabezpiecza się sterowanie maszyn, serwery i sieć, monitoring, systemy ppoż., oświetlenie awaryjne, bramy, odciągi i wybrane obwody technologiczne. Dalej chodzi już o to, z jakich elementów ten układ zbudować i które z nich mają sens w konkretnej hali.
Z czego składa się układ ciągłości zasilania w praktyce
Najprostszy układ składa się z jednego UPS-a i baterii, ale w środowisku przemysłowym to zwykle za mało. Gdy obciążenie jest większe albo proces ma się utrzymać dłużej, do zestawu dochodzą kolejne elementy. Każdy z nich pełni inną rolę i jeśli pominie się choć jeden, całość działa tylko „na papierze”.

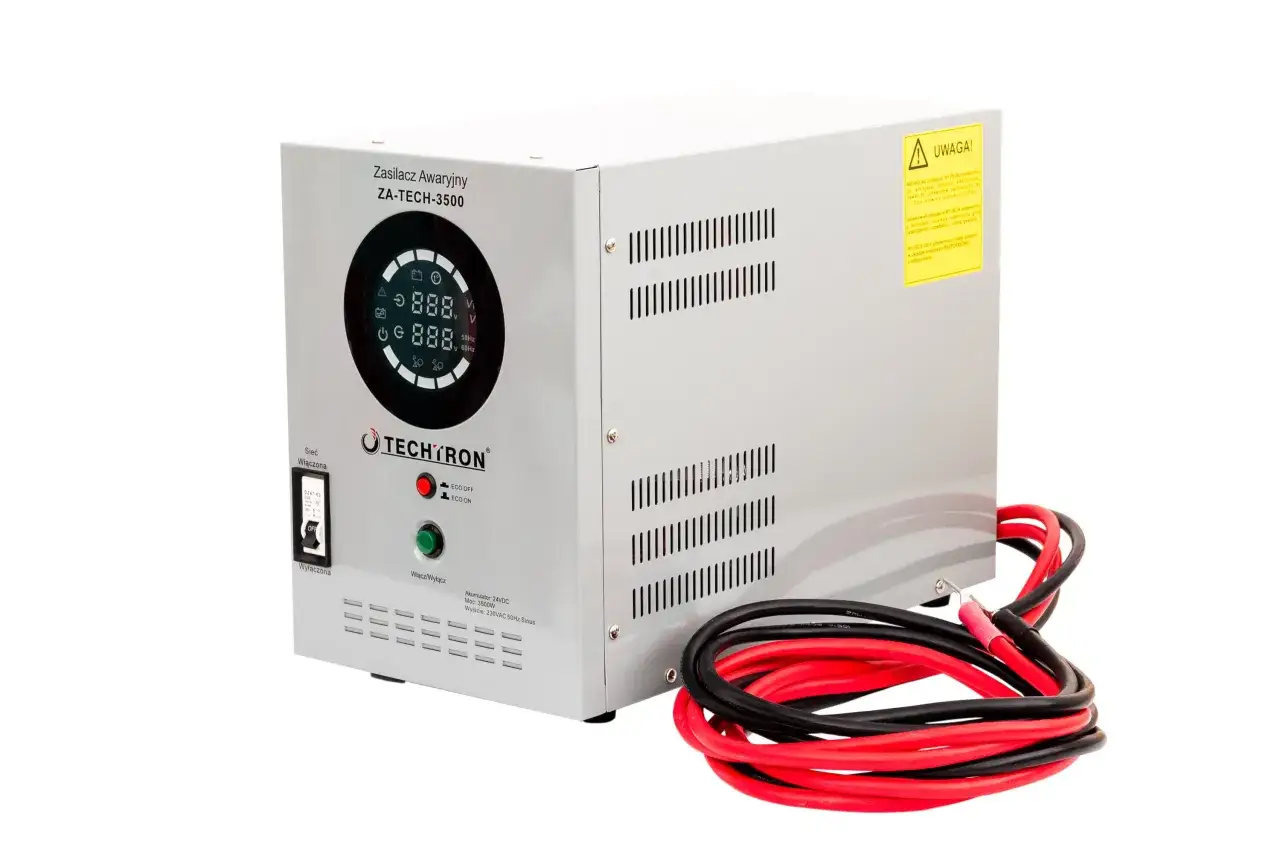

- UPS - podtrzymuje napięcie i filtruje zakłócenia. W wersji online, czyli z podwójną konwersją, zamienia prąd przemienny na stały i z powrotem, dzięki czemu odbiornik dostaje stabilniejsze parametry.
- Akumulatory - magazyn energii, który decyduje o czasie podtrzymania. To one wyznaczają, czy system ma działać 5 minut, 15 minut czy dłużej.
- SZR - samoczynne załączanie rezerwy. To automatyka, która przełącza odbiory na drugie źródło po wykryciu awarii sieci.
- Agregat prądotwórczy - źródło długotrwałego zasilania przy dłuższych awariach. Jego zadaniem nie jest błyskawiczne przejęcie obciążenia, tylko utrzymanie pracy po starcie.
- Rozdzielnia i zabezpieczenia - chronią obwody przed przeciążeniem, zwarciem i błędami przełączeń.
- Monitoring - pozwala kontrolować stan baterii, alarmy, historię zdarzeń i czas do wymiany podzespołów.
W układach dla automatyki ważne jest też rozróżnienie między źródłem „ładnym elektrycznie” a źródłem „mocnym energetycznie”. UPS daje jakość i krótkie podtrzymanie, agregat daje czas, ale potrzebuje chwili na rozruch. To właśnie dlatego tak często łączy się oba rozwiązania w jeden system.
Jeżeli wiesz już, co buduje taki układ, łatwiej przejść do najważniejszej decyzji: czy potrzebujesz prostego podtrzymania, czy pełnej architektury z rezerwą i generatorem.
Który wariant sprawdzi się w warsztacie, hali albo szafie automatyki
Wybór nie powinien zaczynać się od marki, tylko od oczekiwanego zachowania instalacji przy zaniku napięcia. Poniżej zestawiam najczęstsze warianty, bo w praktyce to one rozwiązują 90 procent typowych problemów.
| Rozwiązanie | Co daje | Gdzie ma sens | Ograniczenia |
|---|---|---|---|
| UPS offline | Podstawowe podtrzymanie i najniższy koszt | Proste stanowiska, pojedyncze komputery, mniej wrażliwa elektronika | Gorsza jakość napięcia, słabsza ochrona dla sterowania i automatyki |
| UPS line-interactive | Lepsza stabilizacja napięcia, sensowny kompromis cena/możliwości | Mały warsztat, sieć, monitoring, elementy biurowe i lekkie sterowanie | Nie jest to najlepszy wybór do najbardziej krytycznych odbiorów |
| UPS online | Najlepsza jakość zasilania i brak przerwy przy przełączeniu | PLC, HMI, serwery, aparatura pomiarowa, bardziej wymagająca automatyka | Wyższy koszt zakupu i większa wrażliwość na dobór mocy |
| UPS + agregat + SZR | Podtrzymanie od kilku minut do wielu godzin | Hale produkcyjne, obiekty krytyczne, większe linie technologiczne | Wymaga projektu, miejsca, serwisu i testów całego układu |
Jeśli chodzi o automatykę, najczęściej wygrywa UPS online. Jeśli zaś priorytetem jest długi czas działania, sam UPS zwykle nie wystarczy i trzeba dołożyć rezerwowe źródło energii. Właśnie na tym etapie wiele osób popełnia błąd: kupuje sprzęt „na wszelki wypadek”, zamiast dopasować architekturę do realnego scenariusza awarii.
To prowadzi wprost do następnego kroku, czyli doboru mocy i czasu podtrzymania bez zgadywania.
Jak dobrać moc i czas podtrzymania bez przepłacania
W praktyce zaczynam od listy odbiorów, które naprawdę muszą działać po zaniku napięcia. Nie wszystko, co jest podłączone do instalacji, zasługuje na ochronę. Czasem warto zabezpieczyć tylko sterowanie, komunikację, zapis danych i bezpieczne wyłączenie maszyny. Wtedy system jest tańszy, prostszy i bardziej niezawodny.
Przy doborze patrzę na cztery rzeczy:
- Moc czynna i pozorna - nie wolno opierać się wyłącznie na VA. Trzeba sprawdzić realny pobór w watach i współczynnik mocy.
- Prądy rozruchowe - silniki, sprężarki, pompy i niektóre zasilacze chwilowo biorą wielokrotnie więcej niż wynika z tabliczki znamionowej.
- Czas podtrzymania - 5-10 minut wystarcza zwykle do bezpiecznego zamknięcia procesu, 10-15 minut daje komfort większym instalacjom, a dłuższy czas wymaga już zewnętrznych baterii lub agregatu.
- Warunki środowiskowe - temperatura, pył, wilgoć i wentylacja mają bezpośredni wpływ na żywotność baterii i niezawodność całego układu.
Do prostych odbiorów elektronicznych przyjmuję zwykle zapas rzędu 20-30 procent. Przy silnikach, falownikach i sprężarkach zapas powinien być większy, bo chwilowe skoki poboru potrafią zaskoczyć nawet dobrze dobrany sprzęt. Falownik, czyli urządzenie sterujące pracą silnika przez zmianę częstotliwości i napięcia, również wymaga uwzględnienia w bilansie, bo nie każde źródło rezerwowe lubi taki charakter obciążenia.
Dobry nawyk jest prosty: najpierw zapisuję, co musi przetrwać awarię, potem mierzę pobór, a dopiero na końcu dobieram baterie. Odwrócenie tej kolejności kończy się najczęściej zbyt małą rezerwą albo niepotrzebnie drogim systemem.
Przykładowe konfiguracje, które mają sens w realnej pracy
Nie ma jednego układu idealnego dla wszystkich. W warsztacie ślusarskim, w małej szafie automatyki i w hali z linią CNC potrzebne są zupełnie inne zestawy. Poniżej pokazuję trzy scenariusze, które w praktyce wracają najczęściej.
| Scenariusz | Rozsądna konfiguracja | Co zabezpiecza | Czego nie warto robić |
|---|---|---|---|
| Mały warsztat | UPS line-interactive lub online dla komputera, routera, monitoringu i sterowania | Dane, nadzór, łączność, podstawowe sterowanie | Nie zasilać z tego wszystkiego, co ma wtyczkę, tylko krytyczne odbiory |
| Hala z CNC | UPS online dla PLC, HMI, sieci i wybranych modułów sterowania, osobno odciągi lub wentylacja na rezerwie | Bezpieczne zatrzymanie maszyny, zapis parametrów, ochrona programu | Nie liczyć, że UPS „udźwignie” duże silniki i sprężarki przez długi czas |
| Obiekt krytyczny | UPS online + SZR + agregat prądotwórczy + monitoring baterii i obciążenia | Przejście przez zanik i dłuższą awarię sieci | Nie uruchamiać systemu bez próbnego testu całego ciągu pracy |
Warto też jasno powiedzieć, czego nie podłącza się bezrefleksyjnie do takich układów: grzałek, spawarek, dużych kompresorów, maszyn z wysokim prądem rozruchowym i całych linii tylko dlatego, że „miejsce jest wolne”. W praktyce to właśnie takie decyzje najbardziej obciążają budżet i najczęściej powodują problemy z przełączaniem.
Gdy konfiguracja jest już zarysowana, zostaje ostatnia część, czyli błędy. I to one zwykle decydują, czy system działa latami, czy tylko wygląda dobrze w dniu odbioru.
Najczęstsze błędy, które potrafią zepsuć nawet dobry projekt
Największy problem widzę wtedy, gdy ktoś kupuje sprzęt bez scenariusza awarii. Sama obecność UPS-a nie oznacza jeszcze, że instalacja jest bezpieczna. Oto pomyłki, które pojawiają się najczęściej:
- Dobór pod niewłaściwą moc - urządzenie ma za mały zapas i przy rzeczywistym obciążeniu przechodzi w alarm albo wyłącza się zbyt wcześnie.
- Ignorowanie prądu rozruchowego - szczególnie przy silnikach, pompach i sprężarkach.
- Brak testu pod obciążeniem - układ działa „na sucho”, ale nie wiadomo, jak zachowa się w chwili rzeczywistego zaniku.
- Zła temperatura pracy - akumulatory nie lubią wysokiej temperatury; skraca ona ich żywotność szybciej, niż wiele osób zakłada.
- Brak planu wymiany baterii - w praktyce akumulatory ołowiowe bardzo często wymagają wymiany po około 3-5 latach, czasem wcześniej, jeśli warunki są trudne.
- Brak regularnego serwisu - bez przeglądów nawet dobry układ traci przewagę, bo nikt nie sprawdza stanu baterii, bypassu i logów alarmowych.
Najbardziej kosztowny błąd to jednak inny: przekonanie, że jeden UPS rozwiąże wszystko. Nie rozwiąże, jeśli potrzebny jest dłuższy czas pracy. Nie rozwiąże, jeśli obciążenie jest silnikowe. I nie rozwiąże, jeśli w hali trzeba jednocześnie utrzymać sterowanie, wentylację, bezpieczeństwo i komunikację. Tu liczy się architektura, nie pojedyncza skrzynka pod biurkiem.
Skoro wiadomo już, gdzie projekt najłatwiej się wykłada, zostaje pytanie praktyczne, które zwykle pada jako drugie: ile to kosztuje i kiedy taka inwestycja się broni.
Ile to kosztuje i kiedy inwestycja ma sens
Widełki są szerokie, bo cena zależy od mocy, topologii, czasu podtrzymania i tego, czy budujesz mały układ dla jednego stanowiska, czy pełną rezerwę dla hali. Orientacyjnie można przyjąć takie poziomy:
| Skala rozwiązania | Orientacyjny koszt | Co zwykle obejmuje | Kiedy ma sens |
|---|---|---|---|
| Mały UPS do stanowiska lub szafy | 700-3 000 zł | Podtrzymanie kilku urządzeń, podstawowa ochrona | Router, komputer, prosty monitoring, pojedynczy sterownik |
| UPS online dla automatyki lub IT | 3 000-15 000 zł | Lepsza jakość zasilania, większa pewność przełączenia | PLC, HMI, sieć przemysłowa, serwer, aparatura pomiarowa |
| UPS z dodatkowymi bateriami | 6 000-30 000 zł | Dłuższy czas podtrzymania i większy zapas energii | Gdy 5-15 minut to za mało, ale nie potrzebujesz jeszcze agregatu |
| UPS + agregat + SZR | 25 000-200 000+ zł | Układ na krótkie i długie awarie, z automatyką przełączeń | Hale, procesy krytyczne, większe ciągi technologiczne |
Do tego dochodzą koszty montażu, uruchomienia i późniejszego serwisu. W małych instalacjach mogą one stanowić zauważalną część budżetu, a przy większych rozwiązaniach są po prostu stałym elementem całego projektu. Jeśli chcesz ocenić opłacalność, patrz nie tylko na cenę zakupu, ale też na to, ile kosztuje przestój jednej godziny pracy, utrata partii detali, korekta programu albo awaria elektroniki po zaniku napięcia.
W produkcji metalowej i automatyce zwrot z takiej inwestycji bardzo często bierze się z jednego unikniętego przestoju. Nie zawsze trzeba liczyć to w wielkich liczbach. Czasem wystarczy jedna uratowana partia, bezpieczne zatrzymanie maszyny i brak kosztownego restartu linii.
Co sprawdzić przed zamówieniem projektu, żeby później nie poprawiać instalacji
Jeśli miałbym wskazać jeden praktyczny filtr, to byłaby nim lista pytań przed zakupem. Dobrze zadane pytania oszczędzają więcej pieniędzy niż późniejsze korekty. Zanim zamówisz sprzęt, ustal:
- które odbiory muszą działać, a które tylko bezpiecznie się wyłączyć,
- jak długo ma trwać podtrzymanie przy realnym obciążeniu,
- czy układ ma chronić też przed zakłóceniami, a nie tylko przed zanikiem napięcia,
- czy w grę wchodzi ciche działanie bez spalin i bez dodatkowej wentylacji,
- czy jest miejsce na baterie, serwis i swobodny przepływ powietrza,
- czy system ma współpracować z monitoringiem, BMS albo automatyką budynkową,
- jak często będą wykonywane testy pod obciążeniem i kto za nie odpowiada.
Dobrze dobrany układ ciągłości zasilania nie jest sztuką kupienia najdroższego sprzętu. Chodzi o zgranie odbiorów, czasu podtrzymania, automatyki i serwisu w jeden sensowny system. Gdy zaczniesz od realnych potrzeb hali albo warsztatu, a nie od katalogu urządzeń, łatwiej zbudujesz rozwiązanie, które faktycznie działa wtedy, gdy jest potrzebne najbardziej.
