W instalacjach elektrycznych i automatyce jeden z pozornie prostych wyborów potrafi zadecydować o awarii albo bezproblemowej pracy przez lata: chodzi o dobór właściwego złącza. Ten tekst porządkuje najważniejsze typy konektorów, pokazuje, czym różnią się w praktyce i podpowiada, kiedy wybrać rozwiązanie śrubowe, sprężynowe, zaciskane albo hermetyczne. To szczególnie ważne tam, gdzie liczą się drgania, wilgoć, szybki serwis i porządek w okablowaniu.
Najważniejsze różnice sprowadzają się do sposobu zacisku i warunków pracy
- W instalacjach budynkowych najczęściej wybiera się złączki śrubowe, sprężynowe, dźwigniowe i push-in.
- W automatyce rośnie znaczenie złączy okrągłych M8/M12, hermetycznych i systemów wire-to-board.
- Przewód linkowy zwykle wymaga tulejki, jeśli trafia do złącza śrubowego albo push-in.
- Wibracje, pył i wilgoć często mają większe znaczenie niż sam prąd znamionowy.
- Dobry konektor to taki, który da się poprawnie zamontować, opisać i później serwisować.
Jak porządkuję rodzaje złączy w elektryce i automatyce
Ja zwykle nie dzielę złączy wyłącznie według nazwy handlowej, bo to szybko miesza się z marketingiem producentów. W praktyce ważniejsze jest to, jak złącze łapie przewód, gdzie pracuje i jak łatwo je później obsłużyć. Inaczej patrzy się na złącze w rozdzielnicy, inaczej na konektor czujnika przy maszynie, a jeszcze inaczej na łącze sygnałowe na płytce PCB.
Najbardziej użyteczny podział wygląda tak:
- według technologii połączenia - śrubowe, sprężynowe, dźwigniowe, push-in, zaciskane;
- według zastosowania - instalacyjne, przemysłowe, sygnałowe, zasilające, płytkowe;
- według środowiska pracy - suche wnętrza, szafy sterownicze, strefy z drganiami, obszary narażone na wodę i pył;
- według rodzaju przewodu - żyła lita, linka, przewód cienkodrutowy, przewód z tulejką albo bez niej.
To rozróżnienie od razu zawęża wybór i oszczędza błędnych zakupów. Kiedy już wiadomo, w jakiej grupie szukać rozwiązania, łatwiej przejść do konkretnych typów złączek, które spotyka się najczęściej.
Najczęstsze złączki instalacyjne i czym różnią się w pracy
W instalacjach budynkowych i w szafach sterowniczych najczęściej wracają te same rozwiązania, tylko w różnych wariantach. Największą różnicę robi tu nie sam wygląd, lecz sposób montażu, pewność styku i odporność na luźnienie.
| Typ złącza | Gdzie sprawdza się najlepiej | Największa zaleta | Ograniczenie |
|---|---|---|---|
| Śrubowe | Proste obwody, starsze instalacje, miejsca z okresową kontrolą | Niska cena i prosty montaż | Wymaga dobrego dokręcenia i nie lubi drgań |
| Sprężynowe | Rozdzielnice, automatyka, obwody narażone na wibracje | Stabilny docisk i szybka praca | Trzeba pilnować zgodności z przekrojem i typem przewodu |
| Dźwigniowe | Serwis, szybkie poprawki, łączenie różnych żył | Wygoda i czytelna obsługa | Zwykle większe gabaryty i wyższa cena |
| Push-in | Gęste szafy sterownicze i produkcja seryjna | Bardzo szybkie oprzewodowanie | Nie każdy przewód nadaje się bez przygotowania |
| Zaciskane | Wiązki, automatyka mobilna, automotive | Świetna odporność na drgania | Wymaga odpowiedniej zaciskarki i końcówek |
W praktyce najczęściej spotykam trzy sytuacje. Złączki śrubowe wybiera się tam, gdzie liczy się prostota i łatwa diagnostyka, ale trzeba pamiętać o prawidłowym momencie dokręcenia. Złączki sprężynowe i dźwigniowe dają lepszą powtarzalność i szybciej znoszą wibracje, dlatego dobrze pasują do szaf sterowniczych oraz miejsc, w których instalacja ma pracować długo bez poprawiania. Z kolei rozwiązania push-in przyspieszają montaż; w praktyce serii 221 WAGO używa się do przewodów litych, linkowych i cienkodrutowych w zakresie 24-10 AWG, a przezroczysta obudowa ułatwia kontrolę, czy żyła jest poprawnie wsunięta.

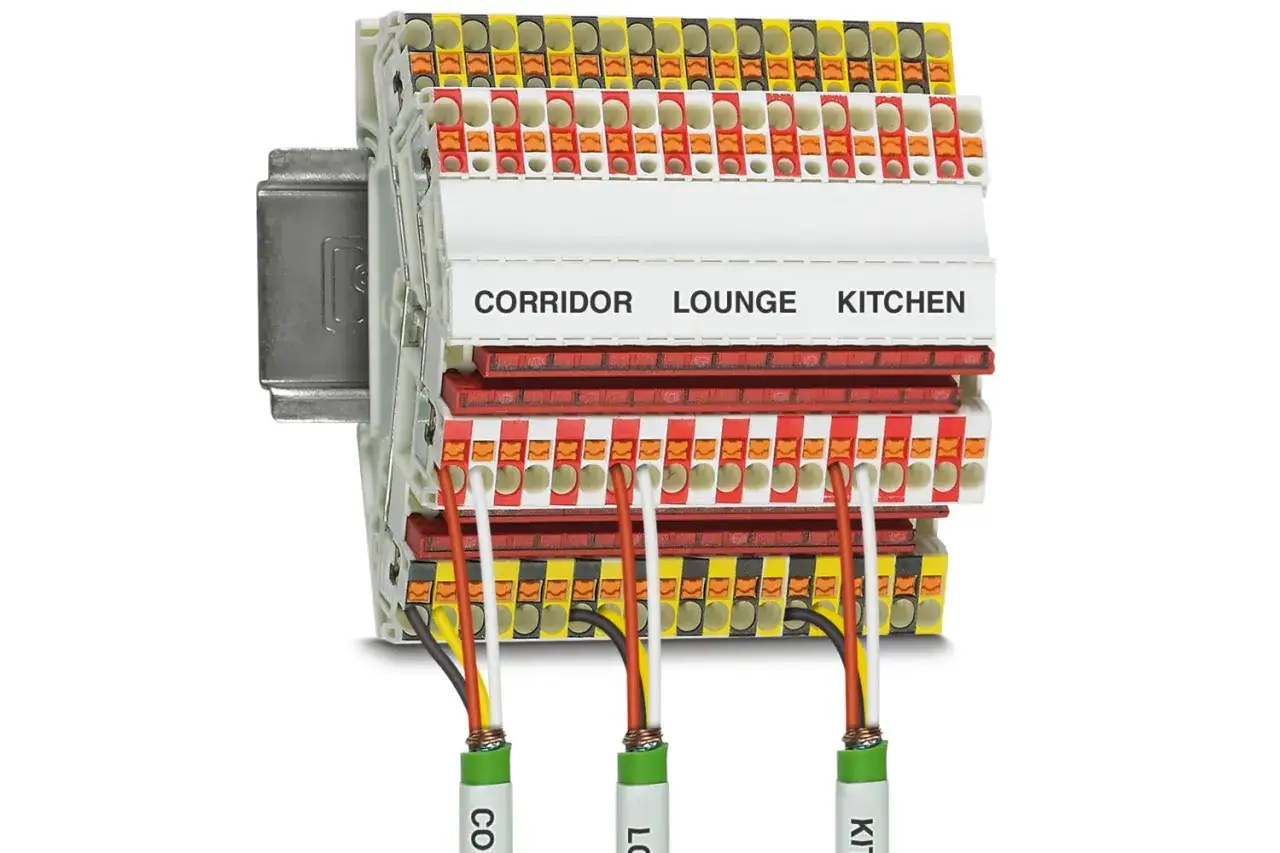

Osobną grupę stanowią złączki szynowe montowane na szynie DIN, które porządkują obwody w rozdzielnicy i upraszczają serwis. W nowocześniejszych rozwiązaniach spotyka się też techniki, które pozwalają szybko podłączyć przewody z tulejką i bez tulejki; Phoenix Contact pokazuje to choćby w systemach Push-X dla przekroju 2,5 mm². To dobry przykład na to, że wygoda montażu nie musi oznaczać gorszej jakości styku.
Jeśli te różnice są już jasne, można przejść do złączy używanych w maszynach, automatyce i tam, gdzie środowisko pracy staje się dużo trudniejsze.
Złącza przemysłowe, które naprawdę mają znaczenie w automatyce
W automatyce i przy maszynach standardowe złączki instalacyjne często nie wystarczają. Tu dochodzą wibracje, kurz, wilgoć, mycie ciśnieniowe, ekranowanie sygnałów i potrzeba szybkiego rozpinania serwisowego. Dlatego tak często używa się złączy okrągłych, hermetycznych i modułowych.
| Typ złącza | Typowe zastosowanie | Dlaczego się je wybiera | Na co uważać |
|---|---|---|---|
| M8 i M12 | Czujniki, siłowniki, sygnały I/O, sieci przemysłowe | Są małe, popularne i dobrze pasują do automatyki | Trzeba pilnować kodowania, ekranowania i zgodności pinów |
| Hermetyczne złącza wielopinowe | Maszyny mobilne, roboty, transport, rolnictwo | Odporność na pył, wodę i drgania | Są większe, droższe i wymagają poprawnego uszczelnienia |
| RJ45 przemysłowe | Ethernet, Profinet, Modbus TCP, połączenia IT/OT | Znany standard i łatwa integracja z siecią | Ważna jest jakość ekranowania i właściwy montaż wtyku |
| Wire-to-board i board-to-board | Sterowniki, moduły PCB, elektronika urządzeń | Oszczędzają miejsce i ułatwiają modularną budowę | Wymagają dobrego projektu płytki i zachowania tolerancji montażowych |
W tej grupie szczególnie ważne są trzy rzeczy: szczelność, kodowanie i odporność mechaniczna. Złącze kodowane zmniejsza ryzyko pomyłki przy montażu, uszczelnione chroni styk przed zabrudzeniem, a odpowiednio dobrana obudowa ogranicza skutki drgań. W cięższych zastosowaniach spotyka się rozwiązania 2-18-pozycyjne z klasą szczelności IP67, a w wersjach do intensywnego mycia także IP69K, więc zakres zastosowań jest naprawdę szeroki.
Warto też pamiętać o złączach mocy. Nie każda instalacja to czujnik 24 V czy sygnał Ethernet. W układach zasilania liczy się przekrój przewodu, nagrzewanie i sposób odprowadzania prądu, bo to właśnie te parametry najczęściej ograniczają trwałość połączenia.
Kiedy już wiadomo, jakie grupy złączy wchodzą w grę, trzeba jeszcze odpowiedzieć na ważniejsze pytanie: jak wybrać właściwy model do konkretnej pracy, a nie tylko do katalogowego opisu.
Jak dobrać złącze do obciążenia, przewodu i środowiska
Dobór zaczynam zawsze od trzech pytań: jak duży prąd ma płynąć, jaki przewód mam do dyspozycji i w jakim środowisku połączenie będzie pracować. Dopiero potem patrzę na markę, cenę i dostępność. To prosty filtr, ale działa zaskakująco dobrze.
- Sprawdź prąd i napięcie - złącze musi mieć zapas, a nie tylko „na styk”. Jeśli obwód się nagrzewa, kontakt szybko traci jakość.
- Dopasuj do rodzaju przewodu - przewód lity, linka i cienkodrutowy zachowują się inaczej. Przy linkach często warto użyć tulejki, zwłaszcza w złączach śrubowych i push-in.
- Oceń środowisko - pył, chłodziwo, olej, wilgoć, UV i wibracje potrafią wyeliminować złącza, które w suchym pomieszczeniu działałyby bez problemu.
- Zadbaj o miejsce montażu - niektóre konektory są świetne elektrycznie, ale po prostu za duże do ciasnej rozdzielnicy albo kanału kablowego.
- Sprawdź serwisowalność - jeśli obwód będzie często rozpinany, wygodniejsze są złącza dźwigniowe, kodowane lub modularne.
- Uwzględnij ekranowanie i prowadzenie przewodu - przy sygnałach przemysłowych to często różnica między stabilną komunikacją a losowymi zakłóceniami.
W rozdzielnicach i szafach sterowniczych zwracam też uwagę na możliwość testowania obwodów. Złączki instalacyjne z suwakami odłączającymi ułatwiają wykonanie prób izolacji bez rozpinania całego neutralnego toru, co oszczędza czas i zmniejsza ryzyko błędu przy uruchomieniu. To detal, ale w praktyce właśnie takie detale robią różnicę.
Jeśli ten etap jest wykonany porządnie, instalacja nie tylko działa, ale też daje się naprawić bez nerwowego szukania problemu w wiązce przewodów.
Błędy, które najczęściej kończą się awarią
Najwięcej problemów nie wynika z „złego typu złącza”, tylko z nieuważnego montażu. Widzę to regularnie: instalacja wygląda dobrze na pierwszy rzut oka, a po kilku tygodniach pojawia się grzanie, spadek styku albo przerwa przy wibracjach.
- Zły dobór do typu przewodu - linka wciśnięta tam, gdzie powinien być przewód przygotowany tulejką, potrafi później pracować i luzować styk.
- Za słabe albo za mocne dokręcenie - w złączach śrubowych obie skrajności są problemem, bo prowadzą do przegrzewania lub uszkodzenia żyły.
- Ignorowanie drgań - tam, gdzie maszyny pracują dynamicznie, połączenia śrubowe bez dodatkowego zabezpieczenia nie są najlepszym wyborem.
- Brak odciążenia przewodu - złącze nie powinno przenosić sił mechanicznych kabla, bo z czasem cierpi na tym kontakt i izolacja.
- Pomijanie szczelności - złącze, które dobrze działa w suchym pomieszczeniu, może szybko zawieść przy chłodziwie, kurzu lub myciu urządzenia.
- Mieszanie funkcji sygnałowych i zasilających - w jednej wiązce to prosta droga do zakłóceń, błędów komunikacji i trudnego serwisu.
Na etapie montażu najbardziej opłaca się wolniej sprawdzić przekrój, końcówki i sposób osadzenia przewodu, niż później wracać do tej samej rozdzielnicy. Przy pracy z konektorami nie ma tu skrótu, który byłby naprawdę bezpieczny i trwały.
Gdy unika się tych błędów, łatwiej zbudować połączenie, które wytrzyma nie tylko uruchomienie, ale też normalną eksploatację i serwis.
Połączenie, które wytrzyma warsztat, maszynę i serwis
W środowisku warsztatowym i przy obróbce metalu patrzę na złącza bardziej restrykcyjnie niż w typowej instalacji biurowej. Opiłki, chłodziwa, drgania od maszyn, częste przepinanie osprzętu i metalowe obudowy sprawiają, że najlepiej bronią się rozwiązania proste, uszczelnione i jednoznacznie opisane. Jeżeli połączenie ma pracować przy maszynie, lepiej wybrać model z zapasem niż szukać oszczędności na samym konektorze.
Przed montażem zawsze odłączam zasilanie, sprawdzam brak napięcia i dopiero potem przechodzę do połączeń. To podstawowe BHP, ale właśnie ono chroni przed najgorszymi błędami, szczególnie wtedy, gdy w rozdzielnicy jest ciasno, a obok pracują już inne obwody. Warto też trzymać w pobliżu odpowiednie zaciskarki, tulejki, oznaczniki i narzędzia do kontroli, bo dobry konektor traci sens, jeśli zostanie zamontowany byle jak.
Jeśli miałbym zostawić jedną praktyczną wskazówkę, powiedziałbym tak: nie wybieraj złącza tylko po tym, czy „pasuje do przewodu”. Sprawdź jeszcze środowisko pracy, sposób serwisu i odporność na drgania. Właśnie tam najczęściej rozstrzyga się, czy instalacja będzie solidna, czy tylko pozornie kompletna.
