Gwałtowny skok napięcia potrafi unieruchomić maszynę, uszkodzić zasilacz albo rozjechać komunikację w całej szafie sterowniczej, choć na pierwszy rzut oka instalacja wygląda zupełnie normalnie. W praktyce najwięcej problemów sprawia nie sam pojedynczy impuls, lecz seria krótkich zakłóceń, które stopniowo osłabiają elektronikę. Poniżej wyjaśniam, skąd biorą się takie zjawiska, jak rozpoznać ich skutki i jak sensownie zabezpieczyć warsztat oraz automatykę.
Najważniejsze fakty, które warto mieć pod ręką
- Najgroźniejsze impulsy nie pochodzą wyłącznie z burzy, ale też z pracy silników, styczników i falowników.
- Jedno zabezpieczenie przy wejściu instalacji zwykle nie wystarcza, jeśli chronisz PLC, HMI, czujniki i sieć komunikacyjną.
- Ochronę dobiera się warstwowo: osobno dla zasilania głównego, osobno dla rozdzielnic podrzędnych i punktów przy urządzeniu.
- Uszkodzenie po takim zdarzeniu często nie jest natychmiastowe - objawia się resetami, błędami komunikacji i losowymi przerwami pracy.
- W warsztacie metalowym szczególnie liczą się uziemienie, połączenia wyrównawcze, długość przewodów i ochrona obwodów sygnałowych.
Co naprawdę dzieje się w obwodzie podczas nagłego skoku napięcia
Ja rozróżniam tu dwa zjawiska. Pierwsze to krótki impuls, czyli chwilowy wzrost napięcia trwający od mikrosekund do milisekund. Drugie to dłuższe odchylenie napięcia od wartości znamionowej, które już bardziej przypomina problem z zasilaniem niż klasyczny udar.
W obiekcie przemysłowym taki impuls może pojawić się na zasilaniu 230 V, ale równie dobrze na linii 24 V DC, magistrali komunikacyjnej albo przewodzie sygnałowym czujnika. Dla elektroniki nie ma znaczenia, że skok trwał bardzo krótko - wystarczy, by przekroczyć wytrzymałość wejścia, uszkodzić element półprzewodnikowy albo spowodować błąd logiczny w sterowaniu.
Najważniejsze jest to, że skutki nie muszą być spektakularne. Czasem urządzenie nie spala się od razu, tylko zaczyna działać niestabilnie, co utrudnia diagnostykę i wydłuża przestój. I właśnie dlatego dalej warto przyjrzeć się źródłom problemu, bo w praktyce to one decydują o skuteczności ochrony.
Skąd biorą się przepięcia w warsztacie i automatyce
W zakładach produkcyjnych i warsztatach metalowych źródła problemu dzielę na trzy grupy. To ważne, bo od nich zależy, czy potrzebujesz ochrony na wejściu budynku, w rozdzielnicy, czy przy samym urządzeniu.
Zewnętrzne źródła energii
Najbardziej oczywiste są wyładowania atmosferyczne i zakłócenia w sieci energetycznej. Bezpośrednie uderzenie pioruna nie jest jedynym zagrożeniem - równie kłopotliwe bywają impulsy indukowane w przewodach, gdy wyładowanie nastąpi w pobliżu linii zasilającej lub obiektu. W praktyce nawet odległa burza może wprowadzić niebezpieczny udar do instalacji.
Wewnętrzne źródła w zakładzie
Tu zaczyna się część, którą często się bagatelizuje. Silniki, falowniki, styczniki, spawarki, sprężarki i układy z dużą liczbą załączeń generują krótkie impulsy podczas przełączania. W dobrze obciążonej hali takich zdarzeń jest dużo więcej niż podczas burzy, więc to właśnie one najczęściej „męczą” elektronikę dzień po dniu.
Do tego dochodzi charakter pracy automatyki: szybkie cykle, częste starty, długie trasy kablowe i wiele połączonych ze sobą urządzeń. W takiej konfiguracji nawet niewielkie zaburzenie potrafi rozlać się po całym układzie i wywołać błędy pozornie niezwiązane z zasilaniem.
Przeczytaj również: Preparat antyodpryskowy - Czy warto? Dobierz idealny!
Błędy instalacyjne i eksploatacyjne
Trzecia grupa problemów jest najbardziej przewidywalna, ale niestety wciąż częsta. Zbyt długie przewody ochronne, słabe połączenia wyrównawcze, nieczytelny podział obwodów, brak właściwego uziemienia albo montaż zabezpieczeń w niewłaściwym miejscu potrafią zniweczyć sens całej ochrony. Z doświadczenia wiem, że w takich przypadkach urządzenia „sypią się” nie dlatego, że ochrony nie ma, tylko dlatego, że działa ona gorzej, niż zakładano.
Skoro źródeł jest kilka, następny krok to zrozumienie, co dokładnie cierpi i dlaczego awaria nie zawsze wygląda jak klasyczne spalenie bezpiecznika.
Jakie szkody powodują impulsy napięciowe i dlaczego trudno je od razu zdiagnozować
Najbardziej narażone są elementy elektroniki mocy i sterowania: zasilacze impulsowe, wejścia i wyjścia PLC, moduły komunikacyjne, czujniki, enkodery, panele HMI, routery przemysłowe, a także falowniki. W przypadku automatyki problem bywa podstępny, bo urządzenie może jeszcze działać, ale z przerwami, opóźnieniem albo błędami, które pojawiają się tylko w określonych warunkach.
| Element | Typowy objaw po udarze | Dlaczego jest podatny |
|---|---|---|
| Zasilacz 24 V DC | Spadki napięcia, reset sterownika, niestabilna praca czujników | Elektronika pracuje na małym marginesie tolerancji |
| PLC i moduły I/O | Losowe błędy, utrata wejść, zawieszanie programu | Impuls uszkadza wejścia lub zakłóca logikę sterowania |
| Falownik | Alarm, wyłączenie napędu, błędy komunikacji z silnikiem | Układ ma wrażliwe elementy mocy i pomiaru |
| Sieć komunikacyjna | Rozłączenia Ethernet, RS-485 lub Profibus | Impuls wchodzi przez długie przewody sygnałowe |
| Czujniki i enkodery | Fałszywe odczyty, zakłócone pomiary, błędne pozycjonowanie | Tor sygnałowy jest delikatny i zwykle pracuje niskonapięciowo |
Ważna rzecz: szkoda nie musi być całkowita. Często jeden impuls nie niszczy urządzenia od razu, tylko osłabia komponenty, przez co awaria wychodzi dopiero po dniach albo tygodniach. To właśnie utrudnia diagnostykę i sprawia, że problem bywa mylony z przypadkowym błędem oprogramowania czy „kaprysem” maszyny.
Jeśli objawy są nieregularne, ochrona musi być równie przemyślana jak sama instalacja, więc przechodzę teraz do tego, co naprawdę ma sens w praktyce.
Jak chronić instalację, maszyny i obwody sterowania
W praktyce projektowej w Polsce najczęściej odwołuję się do podejścia warstwowego. Punktem wyjścia są normy z serii PN-HD 60364 oraz PN-EN 61643-11, ale dla użytkownika ważniejsze od nazw jest zrozumienie zasady: ochrona ma działać etapami, a nie tylko w jednym miejscu.
| Typ zabezpieczenia | Gdzie je stosuję | Co robi najlepiej | Najważniejsza uwaga |
|---|---|---|---|
| Typ 1 / 1+2 | Przy wejściu instalacji, w głównej rozdzielnicy | Odprowadza bardzo duże udary, także od wyładowań atmosferycznych | To pierwszy stopień, nie kompletna ochrona całego obiektu |
| Typ 2 | W rozdzielnicach podrzędnych | Ogranicza przepięcia łączeniowe i resztkowe po pierwszym stopniu | Najczęściej daje najlepszy stosunek skuteczności do kosztu |
| Typ 3 | Blisko urządzenia, przy wrażliwym odbiorniku | Dopieszcza ochronę końcową dla elektroniki i zasilaczy | Działa dobrze tylko wtedy, gdy wcześniej jest zabezpieczenie wyższych stopni |
Ja zwykle patrzę na instalację jak na łańcuch. Jeśli jeden element ma słaby punkt, to sam „mocny” ogranicznik przy wejściu nie rozwiązuje wszystkiego. W dużych obiektach pojedynczy moduł nie zastąpi kaskady zabezpieczeń, szczególnie gdy chronisz nie tylko zasilanie, ale też sieć danych, czujniki i obwody sterowania.
Warto też pamiętać o kilku zasadach montażowych. Przewody łączące ogranicznik z szyną PE powinny być możliwie krótkie, bo każda dodatkowa długość zwiększa indukcyjność i pogarsza skuteczność ochrony. Ochrona obwodów sygnałowych jest osobnym tematem - Ethernet, RS-485 czy linie analogowe wymagają zabezpieczeń dobranych do konkretnego toru, a nie „uniwersalnego” dodatku do rozdzielnicy.
W praktyce liczą się też dwa typy elementów ochronnych. Warystor ogranicza wzrost napięcia przez zmianę swojej rezystancji, a iskiernik szybciej odprowadza bardzo duże prądy udarowe. Nie chodzi o to, by wybrać „lepszy” typ w oderwaniu od projektu, tylko o to, by dobrać rozwiązanie do miejsca w instalacji i spodziewanego obciążenia.
Gdy instalacja już dostała impuls, kolejne minuty są ważne. Właśnie wtedy najłatwiej popełnić błąd diagnostyczny i wymienić dobry element, a zostawić przyczynę.
Jak rozpoznać uszkodzenie po udarze i co zrobić od razu
Po takim zdarzeniu nie szukam od razu „spalonego modułu”. Najpierw sprawdzam symptomy pośrednie: samoczynne restarty, zaniki komunikacji, alarmy falowników, błędy wejść i wyjść, migające kontrolki, zapach przegrzanej elektroniki oraz ślady termiczne w rozdzielnicy. To często wystarcza, by zawęzić obszar poszukiwań.
- Odłącz zasilanie w bezpieczny sposób i zabezpiecz stanowisko przed ponownym załączeniem.

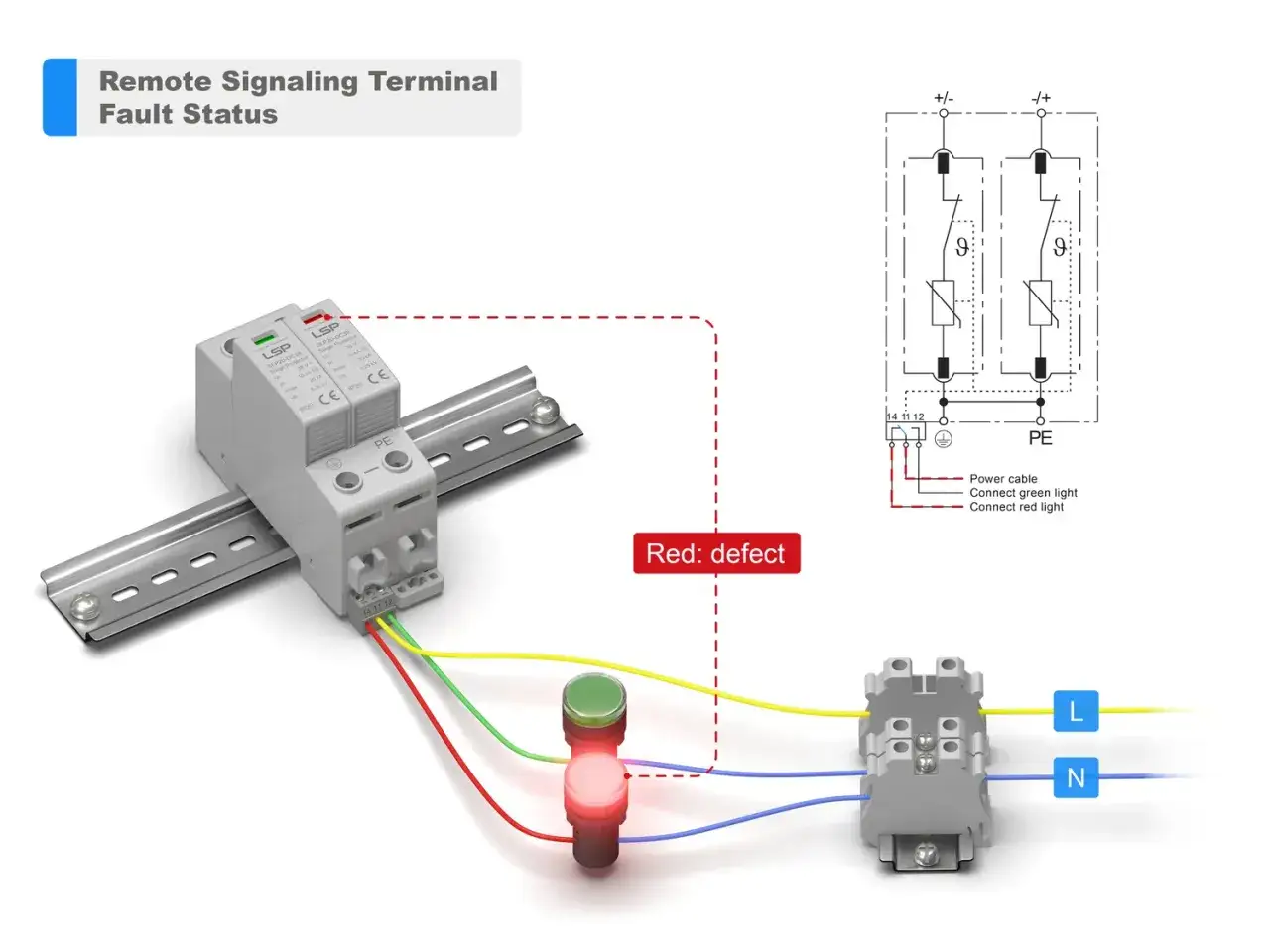

- Sprawdź wskaźniki ograniczników przepięć, bezpieczniki i widoczne ślady przegrzania.
- Przejrzyj zasilacze 24 V, moduły I/O, komunikację i urządzenia peryferyjne osobno, a nie wszystkie naraz.
- Zweryfikuj uziemienie oraz połączenia wyrównawcze, bo uszkodzenie często ujawnia słabe miejsce w instalacji.
- Jeśli zdarzenie dotyczyło automatyki, odtwórz logi błędów i komunikaty z falownika, PLC lub HMI.
Największy błąd to wymiana jednego elementu bez odpowiedzi na pytanie, dlaczego impuls w ogóle wszedł do systemu. Jeśli po naprawie nie sprawdzisz przyczyny, powtórka jest tylko kwestią czasu. Dlatego po awarii patrzę nie tylko na sprzęt, ale też na sposób prowadzenia kabli, jakość połączeń i stan ochrony w całej szafie.
To prowadzi do pytania najbardziej praktycznego: co warto wdrożyć właśnie w warsztacie metalowym, gdzie obciążenie instalacji i liczba urządzeń są zwykle większe niż w zwykłym biurze.
Co ma największy sens w warsztacie metalowym
W takim środowisku ryzyko rośnie przez kilka rzeczy naraz: długie trasy kablowe, silniki o dużym prądzie rozruchowym, spawarki, falowniki, kompresory i rozbudowaną automatykę. Nie trzeba tu od razu budować rozległego systemu w stylu dużego zakładu chemicznego, ale trzeba przestać myśleć o ochronie jako o jednym „bezpieczniku od wszystkiego”.
| Scenariusz | Co zwykle ma sens | Na co zwracam uwagę |
|---|---|---|
| Mały warsztat z kilkoma maszynami | Ogranicznik typu 2 w głównej rozdzielnicy i lokalna ochrona zasilania dla wrażliwych urządzeń | Najpierw jakość montażu, dopiero potem marka i parametry katalogowe |
| Hala z CNC i elektroniką sterującą | Układ kaskadowy: typ 1+2 przy wejściu, typ 2 w podrozdzielnicach, typ 3 przy sterowaniu | Konieczna jest też ochrona linii danych i dokładne prowadzenie kabli |
| Stanowisko z falownikiem i długimi przewodami do silnika | Ochrona zasilania plus zabezpieczenie obwodów sterujących i sygnałowych | Falownik nie lubi zakłóceń, a problemy potrafią wyglądać jak losowe błędy procesu |
| Szafa z PLC, HMI i komunikacją przemysłową | SPD na zasilaniu 24 V DC oraz zabezpieczenia interfejsów komunikacyjnych | Najczęściej nie pada sam sterownik, tylko wejście, port albo zasilacz pomocniczy |
Jeżeli miałbym wskazać jedną rzecz, którą w warsztatach najczęściej robi się za późno, byłaby to kontrola połączeń wyrównawczych. Dobrze wykonane uziemienie i krótka droga od ogranicznika do szyny ochronnej naprawdę robią różnicę. To nie jest detal wykonawczy, tylko fundament skuteczności całego układu.
Na koniec zostaje najważniejsza myśl: ochrona działa najlepiej wtedy, gdy jest zaprojektowana razem z instalacją, a nie doklejana po kolejnej awarii.
Najwięcej daje porządek w instalacji, nie pojedynczy gadżet
Gdybym miał zamknąć ten temat w kilku zasadach, powiedziałbym tak: najpierw dobierz warstwy ochrony, potem zadbaj o montaż, a dopiero na końcu porównuj modele urządzeń. Sama obecność ogranicznika niczego nie gwarantuje, jeśli jest wpięty zbyt daleko, ma słabe połączenie albo chroni tylko fragment układu.
- Sprawdź, czy w obiekcie potrzebujesz ochrony wielostopniowej, a nie tylko jednego modułu w rozdzielnicy.
- Oddziel ochronę zasilania od ochrony sygnałów i komunikacji.
- Kontroluj stan uziemienia, połączeń wyrównawczych i wskaźników zadziałania po burzy lub awarii sieci.
- W automatyce traktuj zasilacz, PLC, falownik i sieć danych jako osobne punkty ryzyka.
Jeśli mam zostawić jedną praktyczną wskazówkę, to taką: skuteczna ochrona przed skokami napięcia zaczyna się od projektu instalacji, a dopiero potem przechodzi w dobór ograniczników i serwis. W warsztacie metalowym to właśnie ten porządek najczęściej decyduje o tym, czy maszyna po burzy wraca do pracy od razu, czy przez pół dnia szuka się przyczyny pozornie przypadkowej awarii.
