Silnik bezszczotkowy łączy wysoką sprawność z precyzyjnym sterowaniem, ale jego logika bywa myląca, bo cała komutacja odbywa się elektronicznie, a nie przez klasyczne szczotki i komutator. W praktyce najważniejsze jest zrozumienie, jak działa silnik bezszczotkowy: gdzie powstaje pole magnetyczne, kto przełącza fazy i dlaczego brak elementów ciernych oznacza mniej strat, mniej serwisu i lepszą kulturę pracy. Poniżej rozkładam temat na części, tak żeby dało się go wykorzystać zarówno przy doborze napędu, jak i przy diagnozie urządzenia.
Najważniejsze rzeczy o silniku bezszczotkowym w skrócie
- Wirnik ma zwykle magnesy trwałe, a uzwojenia są umieszczone na stojanie.
- Elektroniczny sterownik przełącza fazy i tworzy wirujące pole magnetyczne.
- Położenie wirnika odczytuje się z czujników Halla albo z sygnału zwanego siłą elektromotoryczną wsteczną.
- Brak szczotek oznacza mniejsze zużycie, mniej iskier i zwykle wyższą sprawność niż w napędzie szczotkowym.
- Największe znaczenie mają dobór sterownika, chłodzenie i poprawne podłączenie faz.

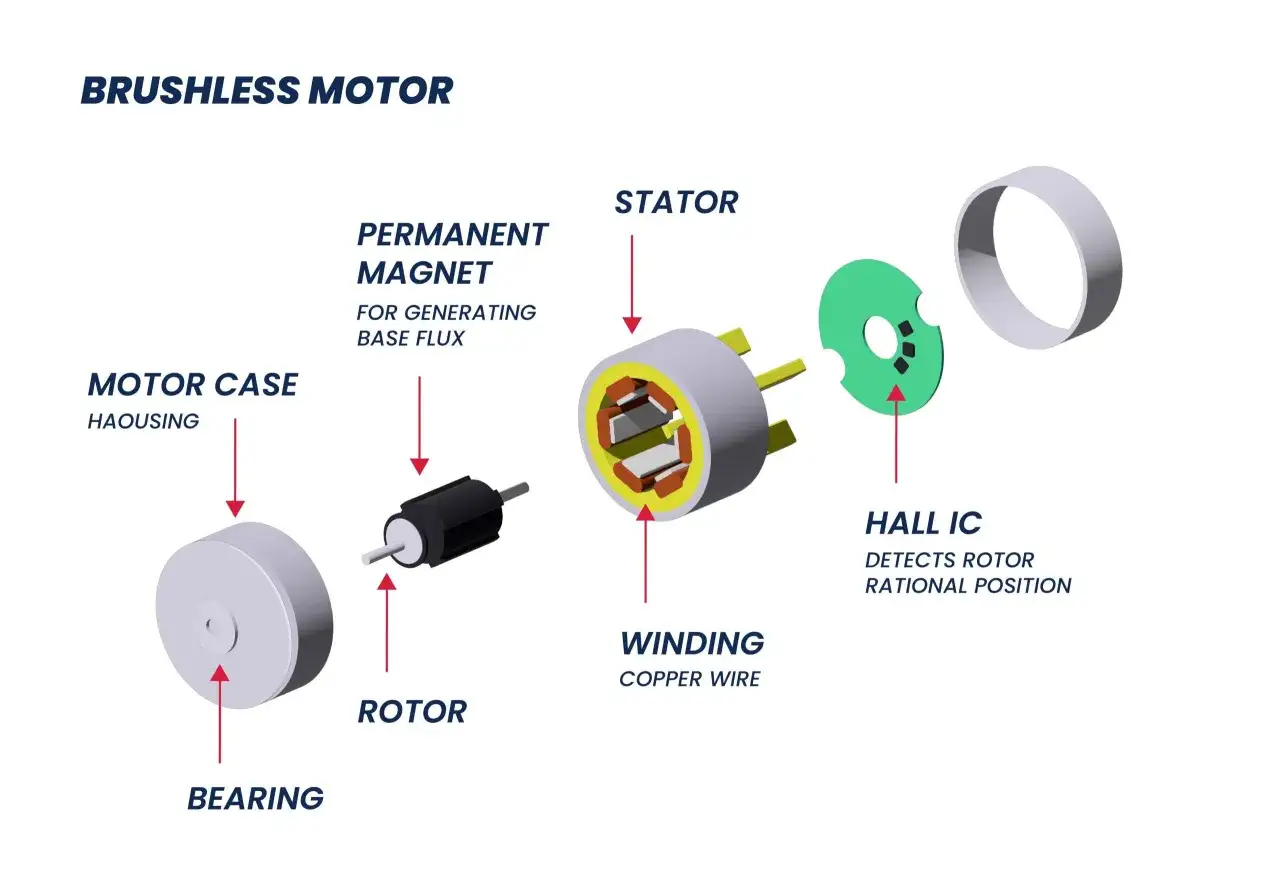

Z czego składa się napęd BLDC

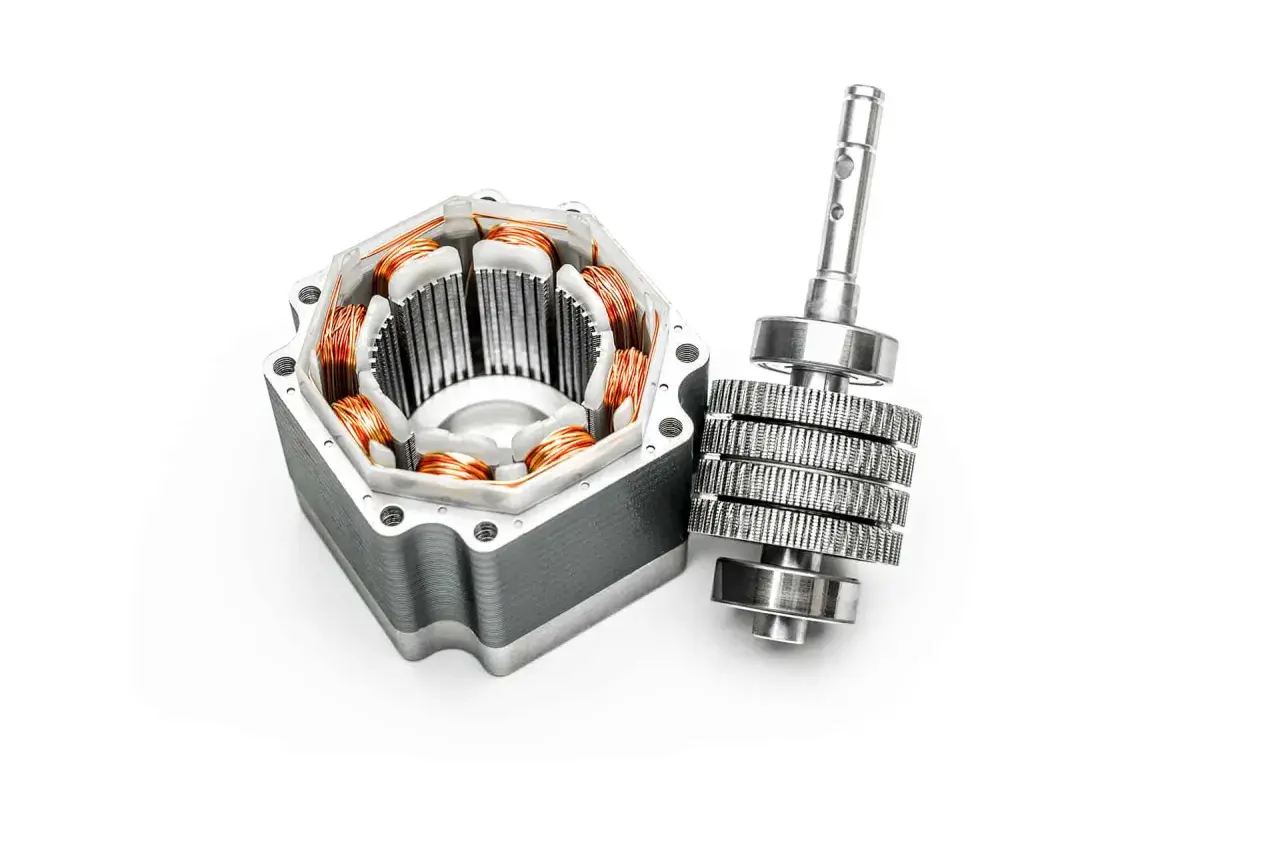

Ja zwykle zaczynam od odwrócenia klasycznego obrazu silnika szczotkowego. W BLDC to stojan ma uzwojenia, a wirnik niesie magnesy trwałe. Taka konstrukcja upraszcza mechanikę, ale przenosi ciężar „inteligencji” do elektroniki sterującej.
| Element | Rola | Co to oznacza w praktyce |
|---|---|---|
| Stojan | Tworzy pole magnetyczne dzięki uzwojeniom | To właśnie tu płynie sterowany prąd i tu powstaje moment obrotowy |
| Wirnik | Reaguje na zmieniające się pole stojana | Obraca się bez szczotek i bez mechanicznego komutatora |
| Sterownik | Przełącza zasilanie kolejnych faz | Decyduje o starcie, kierunku, prędkości i ograniczeniu prądu |
| Czujnik położenia | Informuje sterownik, gdzie znajduje się wirnik | Ułatwia płynny start i stabilną pracę przy małych obrotach |
Najważniejsza zmiana względem silnika szczotkowego polega więc na tym, że nic nie ściera się mechanicznie w miejscu komutacji. Zamiast tego sterownik „podaje” prąd na odpowiednie uzwojenia w odpowiednim momencie, a wirnik po prostu podąża za przesuwającym się polem magnetycznym. To prosta idea, ale w praktyce od niej zależy cały komfort pracy napędu.
Skoro wiadomo już, z czego składa się taki układ, można przejść do samego przebiegu komutacji i zobaczyć, co dzieje się w każdym cyklu obrotu.
Jak przebiega komutacja elektroniczna
W uproszczeniu wygląda to tak, jakby sterownik nieustannie „gonił” wirnik kolejnymi polami magnetycznymi. Ja wolę opisywać to w pięciu krokach, bo wtedy łatwiej zrozumieć, skąd bierze się płynny ruch i moment obrotowy.
- Sterownik odczytuje położenie wirnika albo je szacuje.
- Włącza odpowiednią parę uzwojeń stojana, zwykle dwie z trzech faz.
- W uzwojeniach powstaje pole magnetyczne, które przyciąga i odpycha magnesy wirnika.
- Po obrocie o kolejny sektor układ przełącza fazy, żeby pole znowu było „z przodu” wirnika.
- Cały cykl powtarza się tak długo, jak silnik ma być w ruchu.
W wielu napędach sterownik nie podaje prądu w sposób ciągły, tylko wykorzystuje PWM, czyli szybkie impulsowe włączanie i wyłączanie zasilania. Dzięki temu może regulować średnią moc bez marnowania energii na zbędne dławienie napięcia. Dla użytkownika oznacza to lepszą kontrolę obrotów, a dla elektroniki - konieczność poprawnego chłodzenia i rozsądnego doboru tranzystorów mocy.
W praktyce cały sekret sprowadza się do trafnego wyczucia momentu przełączenia faz. I właśnie dlatego tak ważne jest to, skąd sterownik bierze informację o położeniu wirnika.
Czujniki Halla czy tryb sensorless
W napędach bezszczotkowych spotykam dwa główne podejścia. Pierwsze korzysta z czujników Halla, drugie pracuje bez nich i szacuje położenie wirnika na podstawie sygnałów z uzwojeń. Oba rozwiązania są poprawne, ale każde lepiej sprawdza się w innym scenariuszu.
| Wariant | Jak działa | Plusy | Ograniczenia |
|---|---|---|---|
| Z czujnikami Halla | Czujniki mierzą pozycję pola magnetycznego wirnika i wysyłają sygnał do sterownika | Dobry start pod obciążeniem, stabilna praca przy niskich obrotach, prostsze uruchomienie | Więcej okablowania, dodatkowe elementy w silniku, wyższy koszt konstrukcji |
| Sensorless | Sterownik obserwuje siłę elektromotoryczną wsteczną, czyli napięcie generowane przez obracający się silnik | Mniej elementów, niższy koszt, prostsza budowa mechaniczna | Trudniejszy start przy zerowych obrotach i gorsza kontrola bardzo wolnego ruchu |
Jeżeli napęd ma ruszać spokojnie, bez szarpnięcia, i pracować także przy niskiej prędkości, czujniki Halla często są po prostu bezpieczniejszym wyborem. Gdy liczy się prostota oraz cena, sensorless bywa wystarczający, ale trzeba zaakceptować większą zależność od algorytmu sterownika. W bardziej zaawansowanych układach spotyka się też sterowanie wektorowe FOC, czyli takie, które płynniej kształtuje prąd i ogranicza pulsacje momentu.
To przejście od prostych przełączeń do bardziej wyrafinowanego sterowania dobrze pokazuje, dlaczego silniki bezszczotkowe uchodzą za wydajne. Nie chodzi wyłącznie o brak szczotek, ale o to, że elektronika pozwala lepiej dopasować pracę napędu do obciążenia.
Dlaczego ten napęd pracuje wydajniej niż szczotkowy
Największa przewaga BLDC jest zwykle bardzo przyziemna: mniej strat na tarcie, mniej ciepła i mniej elementów, które się zużywają. W dobrze dobranym układzie nowoczesne napędy tego typu potrafią osiągać bardzo wysoką sprawność, często w okolicach 85-95%, ale wynik zawsze zależy od obciążenia, jakości sterownika i chłodzenia.
Praktyczne korzyści są dość konkretne:
- Mniejsze zużycie mechaniczne - brak szczotek eliminuje jeden z najbardziej eksploatacyjnych elementów.
- Lepsza kultura pracy - mniej iskrzenia i zwykle mniej hałasu niż w układach szczotkowych.
- Wyższa gęstość mocy - przy podobnych rozmiarach można uzyskać sensowny moment i obroty.
- Lepsza kontrola - sterownik może precyzyjnie ograniczać prąd, rampę startu i prędkość.
- Dłuższa praca bez serwisu - w praktyce ogranicza się głównie kontrolę łożysk i elektroniki.
Jest też druga strona medalu. BLDC wymaga kontrolera, poprawnie dobranej elektroniki mocy i sensownego zarządzania temperaturą. Jeśli ktoś patrzy wyłącznie na sam silnik, łatwo przegapi koszt układu sterowania, a to właśnie on często robi różnicę w cenie całego rozwiązania. W zamian dostaje się jednak napęd, który bardzo dobrze znosi długą pracę i dynamiczne zmiany obciążenia.
Ta przewaga staje się szczególnie widoczna tam, gdzie napęd pracuje długo, często się uruchamia albo musi reagować szybko na zmianę obciążenia. I dokładnie takie warunki najczęściej spotykam w automatyce oraz w sprzęcie warsztatowym.
Gdzie BLDC sprawdza się najlepiej w warsztacie i automatyce
W branży technicznej ten typ napędu nie jest modą, tylko narzędziem do konkretnego zadania. Widziałem go w urządzeniach, gdzie liczyły się oszczędność miejsca, płynność ruchu i długi czas pracy bez obsługi. W środowisku warsztatowym dochodzi jeszcze jeden plus: brak szczotek to mniej iskrzenia, co bywa korzystne przy pyłach i w pobliżu łatwopalnych oparów, choć nie zastępuje to właściwej klasy zabezpieczeń i procedur BHP.
| Zastosowanie | Dlaczego BLDC pasuje | Na co uważać |
|---|---|---|
| Elektronarzędzia akumulatorowe | Dłuższy czas pracy, dobra moc w kompaktowej obudowie | Przeciążenie przy zbyt agresywnym cięciu lub wierceniu |
| Wentylatory i pompy | Cicha praca i wysoka sprawność przy pracy ciągłej | Chłodzenie i odporność na warunki środowiskowe |
| Serwonapędy i osie CNC | Precyzyjna regulacja prędkości i momentu | Dobór sterownika, enkodera lub czujników oraz strojenie parametrów |
| Robotyka i automatyka liniowa | Szybka reakcja i dobre zachowanie przy częstym start-stop | Bezpieczeństwo ruchu, hamowanie i nadzór prądu |
| Drony i napędy mobilne | Wysoka moc względem masy | Jakość zasilania, chłodzenie oraz zapas prądowy ESC |
Jeżeli pracujesz w otoczeniu maszyn, czyszczenie i konserwacja są prostsze niż w układach szczotkowych, ale elektronika bywa bardziej wrażliwa na błędy montażowe. Dla mnie to ważny wniosek: BLDC nie wybacza przypadkowego doboru komponentów, ale odwdzięcza się bardzo dobrą pracą tam, gdzie projekt jest przemyślany od początku.
To prowadzi już prosto do pytania praktycznego, które pojawia się przy każdym montażu albo wymianie napędu: co trzeba sprawdzić, żeby nie skończyć z gorącym silnikiem i dziwnym zachowaniem przy starcie?
Na co uważać przy doborze i uruchomieniu
W uruchamianiu takich napędów najczęściej nie psuje się sama zasada działania, tylko dobór parametrów. Ja najpierw sprawdzam napięcie, prąd, sposób chłodzenia i to, czy sterownik naprawdę pasuje do silnika, a nie tylko „prawie” pasuje.
| Błąd | Co się dzieje | Jak temu zapobiec |
|---|---|---|
| Za mały sterownik prądowy | Napęd nie startuje pewnie albo szybko się przegrzewa | Dobierać sterownik z zapasem, zwłaszcza przy rozruchu pod obciążeniem |
| Mylenie mocy chwilowej z ciągłą | Silnik działa dobrze przez chwilę, a potem traci moment | Patrzeć na parametry pracy ciągłej, nie tylko na maksimum z katalogu |
| Słabe chłodzenie | Spadek sprawności, wzrost temperatury i skrócenie żywotności | Zapewnić przepływ powietrza, radiator albo właściwy montaż termiczny |
| Zła kolejność faz lub czujników | Drgania, buczenie, cofanie się lub bardzo słaby start | Sprawdzić sekwencję podłączeń przed pracą pod pełnym obciążeniem |
| Brak ograniczenia prądu | Ryzyko uszkodzenia tranzystorów i uzwojeń | Ustawić limit prądowy i rampę rozruchu |
| Ignorowanie zakłóceń EMC | Losowe błędy sterownika, problemy z czujnikami i komunikacją | Poprowadzić przewody zasilające i sygnałowe w sposób uporządkowany |
Przy pierwszym uruchomieniu warto zacząć bez obciążenia, potem sprawdzić pobór prądu i temperaturę, a dopiero później dołożyć pełną pracę produkcyjną. Taki test zajmuje chwilę, ale często oszczędza kilka godzin szukania błędu. Jeśli napęd ma pracować w cyklach, dobrze jest też ustawić łagodny start, bo gwałtowne przyspieszanie potrafi być większym obciążeniem niż sama praca ustalona.
W praktyce właśnie tu wychodzi różnica między napędem „działającym” a napędem dobrze wdrożonym. I to dobry moment, żeby zebrać najważniejsze wnioski w kilku prostych zasadach.
Trzy decyzje, które najbardziej wpływają na sens całego układu
Jeżeli mam wskazać trzy rzeczy, które najczęściej decydują o sukcesie, to są to: sposób startu, dopasowanie sterownika i odprowadzanie ciepła. Reszta jest ważna, ale bez tych elementów nawet dobry silnik może sprawiać kłopoty. W praktyce nie chodzi o to, by wybrać „najmocniejszy” model, tylko taki, który pracuje stabilnie w realnym obciążeniu.
- Do startu pod obciążeniem lepiej nadają się układy z czujnikami położenia.
- Do prostszych i tańszych aplikacji wystarcza sensorless, ale trzeba zaakceptować ograniczenia przy niskich obrotach.
- Do pracy ciągłej większe znaczenie ma chłodzenie niż marketingowa moc z katalogu.
Jeśli potrzebujesz napędu do narzędzia, wentylatora, osi CNC albo układu automatyki, patrz najpierw na moment, chłodzenie i sposób startu, a dopiero potem na samą moc z tabliczki. W praktyce to właśnie te trzy elementy decydują, czy silnik pracuje długo, cicho i bez niespodzianek, czy tylko dobrze wygląda w specyfikacji. Po tej lekturze łatwiej już samodzielnie wyjaśnić, jak działa silnik bezszczotkowy w konkretnym urządzeniu i ocenić, czy dany zestaw ma sens w twojej aplikacji.
