Charakterystyka wyłączników nadprądowych decyduje o tym, czy zabezpieczenie zadziała szybko przy zwarciu, a jednocześnie nie wyłączy obwodu przy krótkim prądzie rozruchowym. W praktyce nie chodzi wyłącznie o literę B, C albo D, ale też o prąd znamionowy, zdolność wyłączania i warunki pracy w konkretnej rozdzielnicy. Poniżej wyjaśniam to tak, jak podchodzę do tego przy doborze aparatury do instalacji w warsztacie, automatyce i typowych obwodach budynkowych.
Najważniejsze rzeczy, które trzeba sprawdzić przed wyborem zabezpieczenia
- B wybiera się do obwodów z małym prądem rozruchowym, C do zastosowań ogólnych, a D do odbiorników z dużym udarem prądowym.
- Sam prąd znamionowy In nie wystarcza, bo trzeba jeszcze uwzględnić charakter obciążenia i warunki zwarciowe.
- Zdolność wyłączania musi być co najmniej taka, jak spodziewany prąd zwarciowy w miejscu montażu.
- W rozdzielnicy liczą się też temperatura otoczenia, liczba aparatów obok siebie i selektywność z zabezpieczeniem nadrzędnym.
- Do silników, transformatorów, sprężarek i części układów automatyki często trzeba podejść inaczej niż do zwykłych obwodów oświetleniowych.
Jak działa wyłącznik nadprądowy i co mówi jego krzywa
Wyłącznik nadprądowy, czyli popularny MCB, chroni obwód na dwa sposoby. Człon termiczny reaguje na przeciążenie, a człon elektromagnetyczny na zwarcie. To rozróżnienie ma znaczenie, bo przeciążenie trwa zwykle dłużej i daje urządzeniu pewną tolerancję, natomiast zwarcie wymaga praktycznie natychmiastowego odcięcia zasilania.

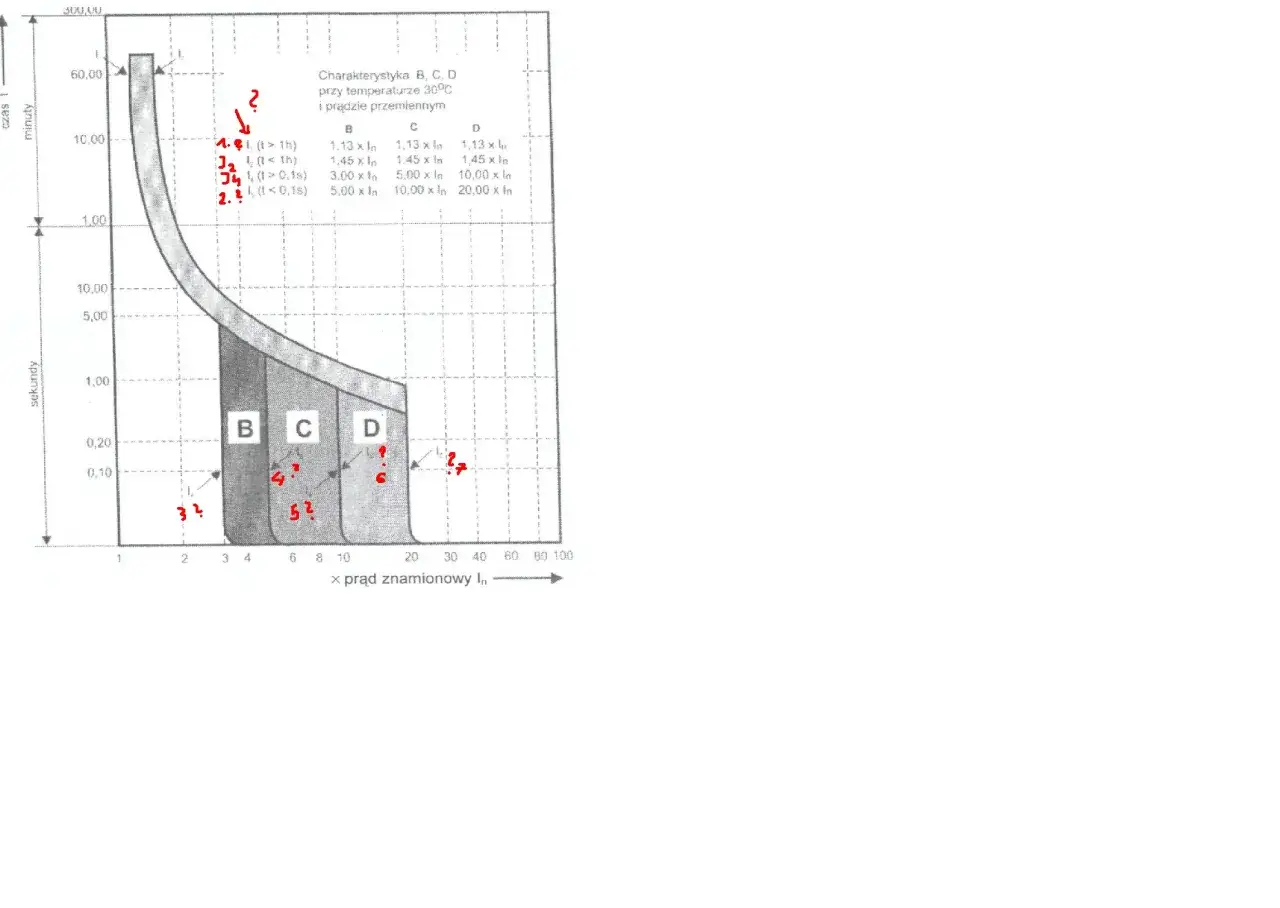

Krzywa czasowo-prądowa pokazuje, jak szybko aparat zadziała przy danym mnożniku prądu znamionowego. Nie traktuję jej jak jednej kreski na wykresie, tylko jak pasmo zachowania urządzenia. Dwa wyłączniki z tą samą literą mogą pracować podobnie, ale nie identycznie, bo producent dopuszcza określony zakres zadziałania. To ważne zwłaszcza wtedy, gdy instalacja ma mały zapas na zwarcie albo gdy obwód zasila odbiornik z wyraźnym prądem rozruchowym.
W praktyce rozdzielam więc dwa pytania: czy obwód trzeba chronić przed długotrwałym przeciążeniem, oraz czy zabezpieczenie poradzi sobie z zwarciem i niepotrzebnymi wyłączeniami. Dopiero na tej podstawie ma sens wybór konkretnej charakterystyki. A skoro to właśnie charakter krzywej najczęściej przesądza o działaniu całego obwodu, warto przejść od teorii do liter B, C i D.
B, C i D w praktyce
Najczęściej spotykane charakterystyki różnią się przede wszystkim progiem zadziałania członu elektromagnetycznego, czyli tego odpowiedzialnego za szybkie wyłączenie przy zwarciu. Wybór nie jest kwestią „mocniejszego” albo „słabszego” zabezpieczenia. Chodzi o dopasowanie aparatu do tego, jak zachowuje się odbiornik w pierwszych chwilach po załączeniu.
| Charakterystyka | Orientacyjny zakres zadziałania członu elektromagnetycznego | Najczęstsze zastosowanie | Na co uważać |
|---|---|---|---|
| B | 3-5 × In | Oświetlenie, gniazda o małym udarze, obwody elektroniczne, proste instalacje budynkowe | Może zadziałać zbyt wcześnie przy większym prądzie rozruchowym |
| C | 5-10 × In | Obwody ogólne, gniazda warsztatowe, małe silniki, zasilacze impulsowe, część układów automatyki | Wymaga sprawdzenia warunków szybkiego wyłączenia przy zwarciu |
| D | 10-20 × In | Silniki z większym prądem rozruchowym, transformatory, sprężarki, spawarki, cięższe obciążenia indukcyjne | Nie wolno dobierać go „na zapas”, jeśli instalacja nie zapewnia odpowiednio dużego prądu zwarciowego |
W praktyce B wybieram tam, gdzie sieć i odbiornik są spokojne, a rozruch nie robi problemu. C jest najbezpieczniejszym punktem wyjścia dla wielu obwodów w budynkach i w lekkim przemyśle. D zostawiam na sytuacje, w których naprawdę trzeba tolerować duży udar prądowy, bo inaczej dostajemy niepotrzebne wyłączenia albo konieczność nieprzemyślanej walki z rozruchem.
Jest jeszcze druga grupa, o której warto pamiętać: charakterystyki specjalne, takie jak Z i K. Używa się ich rzadziej, ale bywają potrzebne przy elektronice o małej tolerancji na przeciążenie albo przy odbiornikach o specyficznym profilu rozruchu. W typowym artykule wystarczy je znać, ale przy doborze do automatyki przemysłowej czasem właśnie one rozwiązują problem, z którym B, C i D sobie nie radzą.
Skoro różnice między literami są już jasne, przechodzę do najważniejszej części praktycznej: jak dopasować zabezpieczenie do konkretnego obciążenia i samej instalacji.

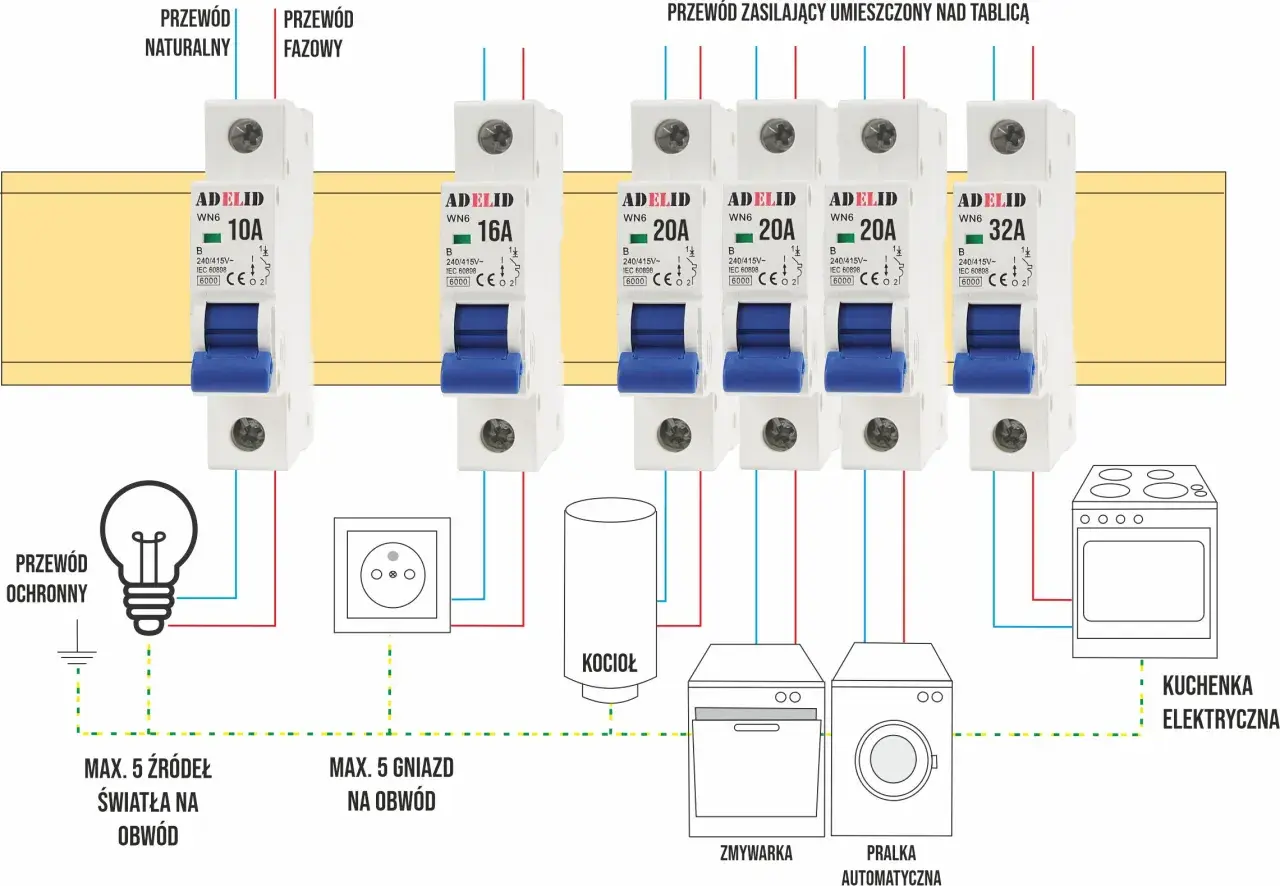

Jak dobrać zabezpieczenie do obciążenia i instalacji
Ja zaczynam od obciążenia, a nie od samego aparatu. To prostsze i bezpieczniejsze. Jeśli najpierw znam charakter pracy odbiornika, łatwiej mi ocenić, czy wystarczy B, czy trzeba C, a może D. Dopiero potem sprawdzam kabel, zwarcie i selektywność.
- Ustalam prąd obciążenia i porównuję go z dopuszczalną obciążalnością przewodu. Prąd znamionowy wyłącznika nie może być dobrany wyżej niż pozwala na to kabel i sposób ułożenia.
- Sprawdzam prąd rozruchowy. Silnik, transformator, kompresor, zasilacz impulsowy czy większa bateria LED potrafią chwilowo pobrać kilka razy więcej niż wynosi prąd pracy.
- Dobieram charakterystykę. Jeśli rozruch jest mały, wybieram B. Jeśli odbiornik jest mieszany albo ma umiarkowany udar, zwykle zaczynam od C. D zostawiam dla obciążeń o dużym prądzie startowym.
- Weryfikuję zwarcie w miejscu montażu. Liczy się spodziewany prąd zwarciowy i to, czy aparat ma wystarczającą zdolność wyłączania.
- Sprawdzam czas wyłączenia i warunki ochrony przeciwporażeniowej. Przy niektórych obwodach to właśnie impedancja pętli zwarcia przesądza, czy wyłącznik zdąży zadziałać dość szybko.
- Biorę pod uwagę temperaturę i zagęszczenie aparatów. W rozdzielnicy pełnej aparatury, szczególnie w ciepłym pomieszczeniu technicznym, realny zapas prądowy potrafi się wyraźnie zmniejszyć.
W warsztacie metalowym szczególnie często patrzę na obwody z silnikami, kompresorami, spawarkami, zasilaczami do maszyn CNC i oświetleniem LED. To zestaw, który łatwo udaje „zwykłą instalację”, a w praktyce jest mieszanką różnych profili obciążenia. Jeśli podejdzie się do niego jednolicie, pojawiają się niepotrzebne zadziałania albo odwrotnie - zabezpieczenie jest zbyt łagodne. Następny krok to sprawdzenie, co tak naprawdę oznaczają symbole na obudowie aparatu.
Parametry na obudowie, których nie wolno czytać osobno
Na froncie i w kartach katalogowych wyłącznika nadprądowego widzę zwykle kilka oznaczeń, które trzeba czytać razem. Samo In niczego nie zamyka, bo o bezpieczeństwie decyduje również zdolność wyłączania, napięcie pracy i zgodność z właściwą normą. W polskich instalacjach najczęściej spotykam aparaty zgodne z PN-EN 60898-1 w budynkach i z PN-EN 60947-2 tam, gdzie urządzenie pracuje bardziej „przemysłowo”.
| Oznaczenie | Co oznacza | Dlaczego ma znaczenie |
|---|---|---|
| In | Prąd znamionowy | Mówi, jaki prąd aparat może przenosić w warunkach znamionowych. To punkt wyjścia, ale nie jedyny parametr doboru. |
| Ue | Napięcie znamionowe pracy | Trzeba je dopasować do układu zasilania, bo ten sam aparat może mieć różne wartości pracy dla różnych konfiguracji. |
| Icn / Icu / Ics | Zdolność wyłączania zwarć | To parametr, który mówi, czy aparat poradzi sobie z zakładanym prądem zwarciowym. Jeśli jest za niski, zabezpieczenie nie spełni swojej roli. |
| Charakterystyka B, C, D | Krzywa zadziałania | Określa tolerancję na chwilowe prądy rozruchowe i szybkość reakcji przy zwarciu. |
| Liczba biegunów | 1P, 1P+N, 2P, 3P, 3P+N, 4P | Wpływa na sposób odłączania obwodu i na bezpieczeństwo serwisowania. |
Najczęstszy błąd polega na tym, że ktoś patrzy tylko na In, na przykład 16 A, i uznaje, że temat jest zamknięty. Nie jest. Wyłącznik 16 A z charakterystyką B i wyłącznik 16 A z charakterystyką D to zupełnie inne narzędzia, nawet jeśli z zewnątrz wyglądają podobnie. Do tego dochodzi jeszcze zdolność wyłączania, która musi pasować do miejsca montażu. W praktyce właśnie ten parametr często decyduje, czy aparat jest bezpieczny, czy tylko „pasuje rozmiarem”.
Żeby nie przekombinować doboru, warto znać też typowe pomyłki. One pojawiają się częściej niż sama teoria sugeruje.
Najczęstsze błędy przy doborze
- Dobór D „na wszelki wypadek” - daje spokój przy rozruchu, ale może utrudnić szybkie wyłączenie przy zwarciu, jeśli instalacja ma zbyt mały prąd zwarciowy.
- Ignorowanie prądu rozruchowego - szczególnie przy silnikach, zasilaczach impulsowych i oprawach LED z dużym udarem załączeniowym.
- Patrzenie tylko na In - bez sprawdzenia zdolności wyłączania, temperatury i selektywności z aparatem nadrzędnym.
- Pomijanie warunków w rozdzielnicy - wysoka temperatura, ciasne upakowanie aparatów i słaba wentylacja zmieniają realne zachowanie zabezpieczenia.
- Mylenie wyłącznika nadprądowego z zabezpieczeniem silnikowym - to nie jest ten sam typ ochrony, choć oba aparaty mogą siedzieć w tej samej szafie.
- Niedopasowanie liczby biegunów - w niektórych obwodach trzeba odcinać również tor neutralny, a nie tylko fazę.
W mojej ocenie to właśnie te pomyłki najbardziej psują odbiór całej instalacji. Zabezpieczenie niby jest, ale obwód wyłącza się w złym momencie albo nie zapewnia oczekiwanej ochrony. Dlatego przed montażem robię krótką, twardą listę kontrolną i nie ufam samemu oznaczeniu na froncie aparatu.
Co sprawdzam przed montażem w rozdzielnicy warsztatowej
- Czy znam rodzaj odbiornika i jego prąd rozruchowy.
- Czy kabel ma przekrój i sposób ułożenia zgodne z planowanym obciążeniem.
- Czy obliczony prąd zwarciowy nie przekracza zdolności wyłączania aparatu.
- Czy charakterystyka B, C lub D nie spowoduje fałszywych zadziałań przy normalnym starcie maszyny.
- Czy zabezpieczenie współpracuje z wyłącznikiem nadrzędnym i nie psuje selektywności całej rozdzielnicy.
- Czy temperatura w szafie i zagęszczenie aparatów nie wymuszają korekty doboru.
- Czy moment dokręcenia zacisków jest zgodny z wymaganiami producenta, bo luźny styk potrafi zepsuć nawet dobrze dobrany obwód.
Jeśli miałbym zostawić jedną praktyczną zasadę, to tę: najpierw analizuję obciążenie i warunki zwarciowe, dopiero potem wybieram literę na obudowie. W warsztacie, w automatyce i w zwykłej rozdzielnicy domowej ten porządek oszczędza najwięcej czasu, ogranicza niepotrzebne wyłączenia i realnie poprawia bezpieczeństwo instalacji.
