Gdy silnik, pompa albo grzałka mają być załączane zdalnie, ręczny wyłącznik szybko przestaje wystarczać. Budowa stycznika decyduje o tym, jak bezpiecznie przenosi on duży prąd, reaguje na sygnał sterujący i radzi sobie z łukiem elektrycznym. Poniżej pokazuję elementy typowego aparatu, przebieg jego pracy, oznaczenia zacisków oraz zasady doboru do maszyn warsztatowych i instalacji automatyki.
Najważniejsze informacje o konstrukcji i pracy stycznika
- Cewka elektromagnesu zamienia napięcie sterujące na ruch mechanizmu załączającego.
- Styki główne przełączają obwód odbiornika, na przykład silnika trójfazowego.
- Styki pomocnicze służą do podtrzymania sterowania, sygnalizacji i blokad.
- Sprężyny i zwora odpowiadają za szybkie przełączanie oraz powrót do pozycji spoczynkowej.
- Komora gaszeniowa ogranicza skutki łuku powstającego przy rozłączaniu obciążenia.
- Dobór według kategorii użytkowania jest ważniejszy niż samo porównanie prądu znamionowego.

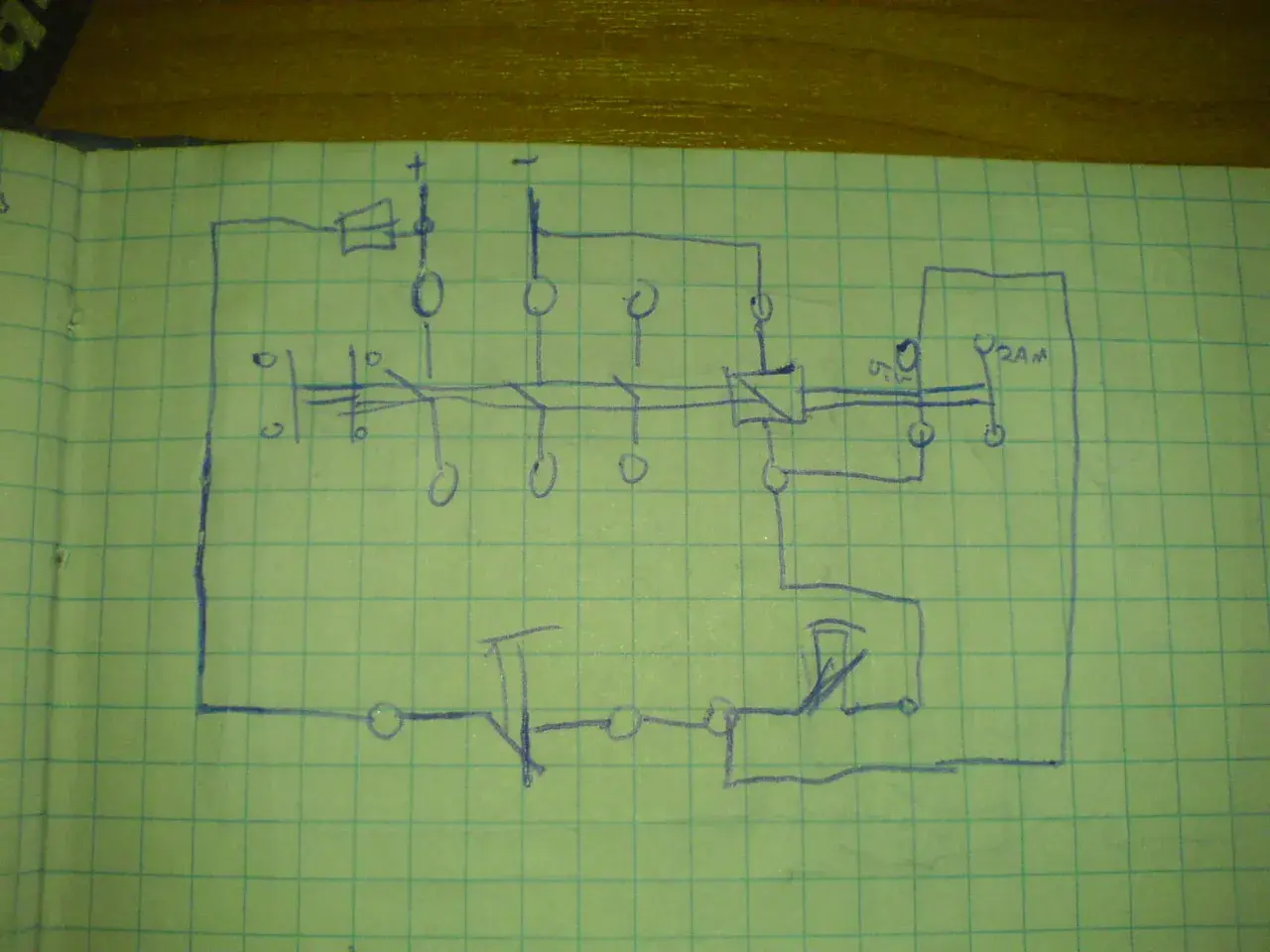

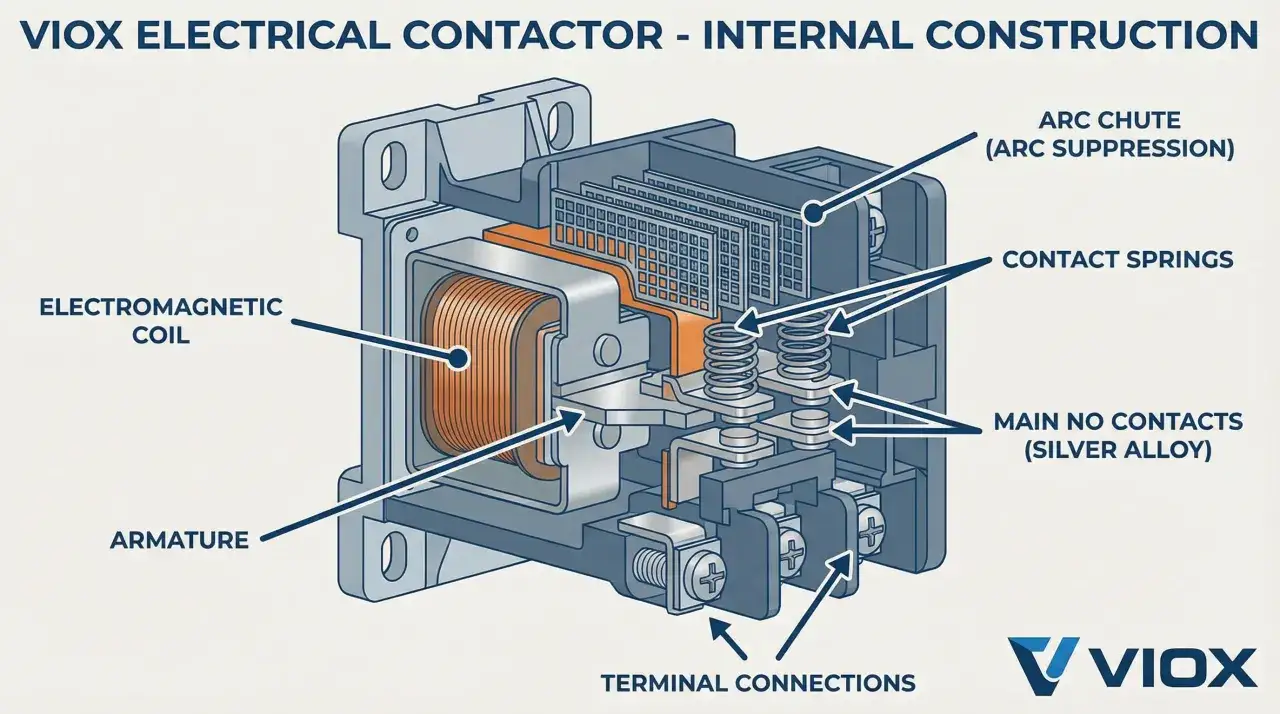

Z jakich elementów składa się typowy stycznik
Najczęściej spotykany stycznik elektromagnetyczny ma dwa wyraźnie oddzielone obszary. Obwód sterowania pobiera niewielką moc przez cewkę, a obwód główny przewodzi prąd do odbiornika. Dzięki temu przycisk, sterownik PLC albo czujnik nie musi przenosić prądu silnika.
| Element | Rola | Znaczenie praktyczne |
|---|---|---|
| Cewka A1-A2 | Wytwarza pole magnetyczne | Musi mieć napięcie zgodne z oznaczeniem aparatu |
| Rdzeń nieruchomy | Prowadzi strumień magnetyczny | Jego zabrudzenie lub uszkodzenie może powodować buczenie |
| Zwora ruchoma | Przenosi siłę elektromagnesu na styki | Jej zablokowanie uniemożliwia prawidłowe załączenie |
| Styki główne | Łączą i rozłączają tory mocy | Dobiera się je do prądu i rodzaju obciążenia |
| Styki pomocnicze | Realizują funkcje sterujące | Umożliwiają podtrzymanie, blokadę i sygnalizację |
| Sprężyny | Dociskają styki i przywracają pozycję spoczynkową | Wpływają na szybkość oraz pewność przełączania |
| Komory gaszeniowe | Rozciągają i wygaszają łuk elektryczny | Chronią styki przed nadmiernym wypalaniem |
Obudowa i części izolacyjne
Obudowa wykonana z materiału izolacyjnego oddziela zaciski i części czynne od otoczenia. W większych modelach spotyka się dodatkowe przegrody, osłony oraz tunele prowadzące łuk. Dla mnie to element często niedoceniany, bo od jakości izolacji zależy nie tylko trwałość aparatu, lecz także bezpieczeństwo osoby wykonującej pomiary.
W stycznikach prądu przemiennego rdzeń może mieć pierścień zwarty. Podtrzymuje on siłę przyciągania w chwili przejścia napięcia przez zero i ogranicza drgania zwory. Głośne, rytmiczne buczenie zwykle wskazuje na zabrudzenie powierzchni rdzenia, uszkodzenie pierścienia albo niewłaściwe napięcie cewki.
Jak przebiega załączanie i wyłączanie obwodu
W stanie spoczynku cewka nie jest zasilana, a sprężyna utrzymuje styki główne w pozycji otwartej. Po podaniu właściwego napięcia na zaciski A1 i A2 przez uzwojenie płynie prąd, który wytwarza pole magnetyczne.
- Elektromagnes przyciąga zworę do rdzenia nieruchomego.
- Ruch zwory przesuwa nośnik styków.
- Styki główne zamykają tory prądowe odbiornika.
- Styki pomocnicze zmieniają stan i przekazują informację do układu sterowania.
- Po odłączeniu cewki sprężyna odciąga zworę, a styki wracają do pozycji spoczynkowej.
Największe obciążenie dla aparatu pojawia się przy rozłączaniu. Gdy przez styk płynie prąd, a powierzchnie zaczynają się od siebie oddalać, powstaje łuk elektryczny. Komora gaszeniowa rozdziela go na krótsze odcinki, chłodzi i pomaga szybciej przerwać przewodzenie.
Nie każdy stycznik działa identycznie. W wersji z cewką prądu stałego ważna jest biegunowość tylko wtedy, gdy producent przewidział elementy elektroniczne, takie jak dioda lub moduł ochronny. W klasycznej cewce AC dodatkowe znaczenie ma konstrukcja magnetowodu, ponieważ musi ograniczać drgania i hałas.
Styki główne i pomocnicze mają różne zadania
Styki główne znajdują się w torze zasilania odbiornika. W typowym styczniku trójfazowym są oznaczane jako L1, L2, L3 po stronie zasilania oraz T1, T2, T3 po stronie odbiornika. W aparacie jednofazowym liczba torów może być mniejsza, a dodatkowy tor bywa używany do jednoczesnego rozłączania przewodu neutralnego, jeśli dopuszcza to projekt instalacji.
Styki pomocnicze nie służą do zasilania dużego silnika. Najczęściej spotykam oznaczenia 13-14 dla styku NO, czyli normalnie otwartego, oraz 21-22 dla styku NC, czyli normalnie zamkniętego. Po zadziałaniu stycznika pierwszy się zamyka, a drugi otwiera.
Przeczytaj również: Przerwany kabel? Jak go znaleźć i naprawić - Poradnik
Po co stosuje się styki pomocnicze
- Podtrzymanie załączenia po zwolnieniu przycisku START.
- Blokada elektryczna dwóch styczników, na przykład w układzie zmiany kierunku obrotów.
- Sygnalizacja pracy silnika na lampce lub wejściu sterownika.
- Przekazanie informacji o stanie aparatu do systemu automatyki.
- Odłączenie obwodu sterowania po zadziałaniu zabezpieczenia.
W praktyce stycznik często współpracuje z przekaźnikiem przeciążeniowym. Sam stycznik nie chroni silnika przed przeciążeniem ani zwarciem. Jego zadaniem jest łączenie obwodu, natomiast ochronę zapewniają osobne aparaty, takie jak wyłącznik silnikowy, bezpiecznik lub wyłącznik nadprądowy.
Jak dobrać stycznik do silnika lub maszyny
Dobór zaczynam od rodzaju obciążenia, a dopiero później patrzę na prąd. Silnik klatkowy przy rozruchu pobiera wielokrotnie większy prąd niż podczas normalnej pracy, dlatego oznaczenie „16 A” bez podanej kategorii użytkowania niewiele mówi.
| Kategoria | Typowe zastosowanie | Na co zwrócić uwagę |
|---|---|---|
| AC-1 | Obciążenia rezystancyjne, na przykład grzałki | Prąd roboczy jest zwykle stabilny |
| AC-3 | Silniki klatkowe, pompy, wentylatory | Uwzględnić moc, napięcie i prąd silnika |
| AC-4 | Hamowanie przeciwprądem, częste nawroty, praca impulsowa | Potrzebna jest większa odporność łączeniowa |
Drugim kryterium jest napięcie cewki. Popularne są warianty 24 V DC, 24 V AC, 110 V AC i 230 V AC, ale zawsze sprawdzam dokładny zapis na obudowie. Podanie 230 V na cewkę 24 V kończy się jej uszkodzeniem, a zbyt niskie napięcie może powodować drgania, grzanie i sklejanie styków.
Trzeba też dobrać liczbę torów, rodzaj styków pomocniczych, sposób montażu oraz warunki pracy. Pył metalowy, wilgoć, wysoka temperatura i częste cykle przełączania skracają trwałość, więc w warsztacie nie traktowałbym parametrów katalogowych jako wartości gwarantowanej w każdych warunkach.
Przy silniku warto sprawdzić również przekaźnik przeciążeniowy ustawiony zgodnie z prądem znamionowym z tabliczki silnika. Zestaw stycznik plus zabezpieczenie przeciążeniowe jest zwykle rozsądniejszy niż próba rozwiązania całego problemu jednym aparatem.
Stycznik, przekaźnik i wyłącznik silnikowy nie są tym samym
Te urządzenia bywają mylone, bo wszystkie mogą przełączać obwody. Różnią się jednak konstrukcją, trwałością i rolą w układzie.
| Urządzenie | Główne zadanie | Typowy obszar pracy |
|---|---|---|
| Stycznik | Częste załączanie obciążenia dużej mocy | Silniki, grzałki, sprężarki, pompy |
| Przekaźnik | Przełączanie sygnałów i mniejszych obciążeń | Sterowanie, automatyka, sygnalizacja |
| Wyłącznik silnikowy | Ochrona przed przeciążeniem i zwarciem, zależnie od modelu | Zasilanie i zabezpieczenie silnika |
Najprościej zapamiętać to tak. Stycznik wykonuje polecenie załączenia, ale nie zastępuje pełnego zabezpieczenia. Przekaźnik może sterować cewką stycznika, a wyłącznik silnikowy ma przerwać zasilanie, gdy warunki pracy zagrażają silnikowi.
Typowe usterki wynikają z błędnego montażu
Jeśli stycznik nie działa, najpierw sprawdzam napięcie na cewce, a nie od razu wymieniam cały aparat. Brak reakcji może wynikać z przerwanego przewodu sterowniczego, zadziałania STOP, uszkodzonego styku pomocniczego albo niewłaściwego napięcia.
- Stycznik tylko brzęczy - sprawdź napięcie cewki, czystość rdzenia i elementy magnetowodu.
- Silnik nie startuje - zmierz napięcie na zaciskach wyjściowych oraz sprawdź, czy styki główne nie są wypalone.
- Styki sklejają się - przyczyną może być zbyt duże obciążenie, zła kategoria AC albo zwarcie w odbiorniku.
- Cewka nadmiernie się nagrzewa - sprawdź zgodność napięcia, czas pracy i poprawność podłączenia.
- Zabezpieczenie wyłącza obwód - nie zwiększaj jego wartości bez diagnozy. Najpierw trzeba znaleźć przyczynę przeciążenia lub zwarcia.
Prace przy instalacji wykonuję dopiero po odłączeniu zasilania, zabezpieczeniu przed przypadkowym załączeniem i potwierdzeniu braku napięcia odpowiednim miernikiem. W szafach maszynowych znaczenie ma również opis przewodów, dokręcenie zacisków oraz zachowanie odstępów izolacyjnych.
Parametry styczników niskonapięciowych opisuje między innymi norma PN-EN IEC 60947-4-1. Nie zastępuje ona instrukcji producenta, ale pomaga uporządkować takie kwestie jak kategorie użytkowania, trwałość i wymagania dotyczące aparatów łączeniowych.
Ostatni test przed uruchomieniem układu
Przed zamknięciem szafy sterowniczej sprawdzam, czy cewka ma właściwe napięcie, tory główne są podłączone zgodnie ze schematem, a styki pomocnicze odpowiadają funkcji NO lub NC. Dobrze wykonany układ powinien także bezpiecznie wrócić do stanu wyłączenia po zaniku zasilania sterowania.
Najważniejsza zasada jest prosta. Nie dobiera się stycznika wyłącznie po liczbie amperów. Trzeba uwzględnić rodzaj odbiornika, kategorię pracy, napięcie cewki, częstotliwość przełączeń i współpracujące zabezpieczenia. Taki dobór ogranicza awarie, chroni silnik i sprawia, że aparat rzeczywiście wytrzyma warunki, w których ma pracować.
