Gdy maszyna działa poprawnie, ale operator wciąż ręcznie przenosi detale, wpisuje wyniki pomiarów i reaguje na powtarzalne alarmy, zakład traci czas oraz pieniądze. Automatyzacja procesów pozwala przejąć część tych czynności przez sterowniki, czujniki, napędy i oprogramowanie. Wyjaśniam, jak takie rozwiązania działają w elektryce i automatyce, gdzie najlepiej sprawdzają się w obróbce metali, ile może kosztować wdrożenie oraz jak nie popełnić błędów zagrażających bezpieczeństwu.
Najważniejsze decyzje zaczynają się od dobrze rozpoznanego procesu
- Największy efekt daje automatyzowanie czynności powtarzalnych, mierzalnych i obciążających operatorów.
- PLC, czujniki, napędy i HMI tworzą podstawowy układ sterowania maszyną.
- Bezpieczeństwo trzeba zaprojektować równolegle z automatyką, a nie dopiero po uruchomieniu linii.
- Modernizacja jednej maszyny może kosztować orientacyjnie od 20 000 do 60 000 zł, a rozbudowane stanowisko znacznie więcej.
- Najlepszym pierwszym krokiem jest mały, mierzalny projekt pilotażowy z jasno określonym zwrotem z inwestycji.
Na czym polega automatyzacja w elektryce i automatyce
Najprościej mówiąc, chodzi o przekazanie technologii zadań, które wcześniej wykonywał człowiek albo które wymagały jego stałej obecności. Czujnik wykrywa detal, sterownik PLC interpretuje sygnał, a napęd, siłownik lub robot wykonuje zaprogramowaną czynność. Operator nadal nadzoruje pracę, ale nie musi ręcznie sterować każdym etapem.
W zakładzie metalowym taki układ może odpowiadać za podawanie blachy, pozycjonowanie elementu, zmianę parametrów cięcia, kontrolę wymiaru albo przekazanie detalu do kolejnego stanowiska. Automatyka nie oznacza więc wyłącznie zakupu robota. Często większą różnicę robi dobrze zaprojektowany system czujników, falowników i blokad bezpieczeństwa.
Co tworzy typowy system
- Czujniki wykrywają położenie, obecność, temperaturę, ciśnienie, prędkość lub wymiar detalu.
- Sterownik PLC wykonuje program i podejmuje decyzje na podstawie sygnałów z maszyny.
- Elementy wykonawcze, takie jak silniki, zawory, siłowniki i chwytaki, realizują polecenia sterownika.
- Falownik reguluje prędkość silnika, co pomaga ograniczyć zużycie energii i łagodniej uruchamiać napędy.
- Panel HMI pokazuje operatorowi stan procesu, alarmy i parametry, a także pozwala zmieniać ustawienia.
- SCADA lub system raportowy gromadzi dane o produkcji, przestojach i alarmach.
- Obwody bezpieczeństwa zatrzymują maszynę w sytuacji zagrożenia i kontrolują między innymi wyłączniki awaryjne oraz drzwi osłonowe.
Ja traktuję ten podział jako praktyczną mapę projektu. Jeżeli ktoś zaczyna od hasła „potrzebujemy robota”, często pomija problem z niepewnym pozycjonowaniem detalu, brakiem danych albo źle rozwiązanym obwodem bezpieczeństwa. Robot może wtedy tylko szybciej wykonywać źle przygotowaną operację.
Gdzie rozwiązania automatyczne dają najwięcej w warsztacie metalowym
Najlepszym kandydatem jest proces, w którym występuje dużo powtórzeń, stała sekwencja czynności i jasno określony wynik. Jeżeli operator przez całą zmianę wykonuje tę samą operację, a każdy błąd powoduje kosztowną poprawkę, zwykle istnieje dobry powód, aby przeanalizować możliwość automatyzacji.
| Obszar pracy | Przykład zastosowania | Co można poprawić |
|---|---|---|
| Cięcie i wykrawanie | Automatyczne podawanie arkuszy oraz odbiór detali | Powtarzalność, tempo i ograniczenie ręcznego przenoszenia |
| Obróbka CNC | Robot lub podajnik obsługujący załadunek i rozładunek | Wykorzystanie maszyny poza krótkimi przerwami operatora |
| Spawanie | Stanowisko z pozycjonerem i robotem spawalniczym | Stała geometria spoiny i mniejsza liczba czynności pomocniczych |
| Prasy i giętarki | Kontrola obecności detalu oraz sekwencja gięcia | Ograniczenie pomyłek i lepsze zabezpieczenie strefy roboczej |
| Kontrola jakości | Czujniki wymiaru, kamera lub automatyczny pomiar | Szybsze wykrywanie braków i pełniejsza dokumentacja |
| Transport wewnętrzny | Przenośniki, windy, stoły obrotowe i sygnalizacja | Mniej ręcznego przenoszenia ciężkich elementów |
W obróbce metali szczególnie dobrze sprawdzają się układy, które łączą automatyczne pozycjonowanie z kontrolą jakości. Samo przyspieszenie pracy nie wystarczy, jeśli wada zostanie wykryta dopiero na końcu produkcji. Czujnik lub pomiar pośredni może zatrzymać proces wcześniej i ograniczyć serię błędnych detali.
Nie każda czynność powinna być zrobotyzowana
Robot nie zawsze będzie opłacalny przy krótkich seriach, częstych zmianach oprzyrządowania i detalach o dużej różnorodności. W takim przypadku lepszym wyborem może być półautomatyczne stanowisko, które prowadzi operatora, kontroluje kolejność czynności i blokuje uruchomienie przy błędnym ustawieniu.
To rozwiązanie bywa mniej efektowne na zdjęciach, ale często daje szybszy zwrot. W małym warsztacie większą wartość może mieć prosty podajnik, czujnik obecności i receptury na panelu HMI niż pełna cela robotyczna wymagająca kosztownego programowania.
Jak przygotować wdrożenie, żeby nie kupić problemu
Dobre wdrożenie zaczyna się od obserwacji procesu, a nie od katalogu urządzeń. Przez kilka dni trzeba zmierzyć czas cyklu, liczbę przestojów, częstotliwość przezbrojeń, ilość braków i czynności, które najbardziej obciążają operatora. Bez tych danych trudno ocenić, czy inwestycja rzeczywiście rozwiąże problem.
Etap pierwszy obejmuje wybór konkretnego celu
Cel powinien być zapisany liczbowo. Zamiast „zwiększyć wydajność” lepiej przyjąć na przykład skrócenie cyklu z 90 do 70 sekund, zmniejszenie liczby ręcznych manipulacji o 30% albo ograniczenie nieplanowanych zatrzymań o 15%. Takie założenia pomagają później ocenić efekt i rozstrzygnąć spory podczas odbioru.
Etap drugi to opis sekwencji działania
Trzeba rozpisać, co dzieje się od momentu podania detalu do zakończenia cyklu. Uwzględniam przy tym sygnały wejściowe, warunki przejścia do kolejnego kroku, alarmy, sytuacje wyjątkowe i zachowanie maszyny po zaniku zasilania. Najwięcej błędów wychodzi właśnie w scenariuszach nietypowych, a nie podczas normalnej pracy.
Etap trzeci obejmuje projekt elektryczny i bezpieczeństwo

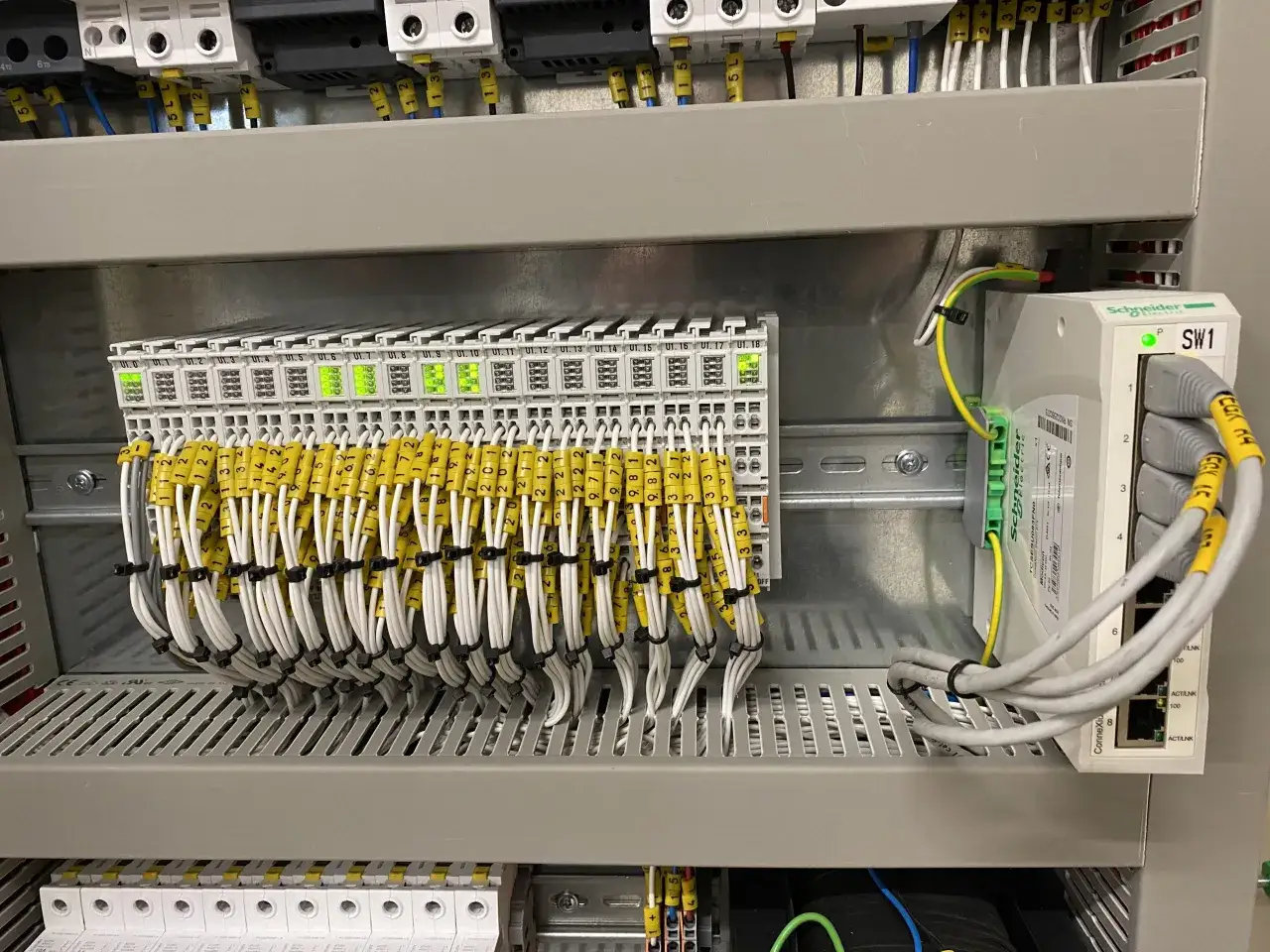

Na tym etapie dobiera się aparaturę, zabezpieczenia, szafę sterowniczą, przewody, zasilacze, sterownik, moduły wejść i wyjść oraz komunikację przemysłową. Równolegle należy ocenić ryzyko, zaplanować osłony, rygle, kurtyny świetlne, wyłączniki awaryjne i procedurę bezpiecznego odłączania energii.
Przeczytaj również: Prąd stały a zmienny - Co musisz wiedzieć w praktyce?
Etap czwarty to testy i uruchomienie
Przed przekazaniem maszyny warto przeprowadzić testy FAT, czyli sprawdzenie rozwiązania u wykonawcy, oraz SAT, czyli odbiór na miejscu pracy. Sprawdza się wtedy między innymi reakcję na otwarcie osłony, zadziałanie wyłącznika awaryjnego, brak sygnału z czujnika i powrót zasilania po awarii.
Nie pomijam też szkolenia. Operator powinien wiedzieć, jak zmienić recepturę, skasować alarm, bezpiecznie usunąć zacięcie i rozpoznać sytuację, w której nie wolno samodzielnie ingerować w maszynę. Sama instrukcja w segregatorze nie zastąpi przećwiczenia tych czynności.
Jak dobrać architekturę systemu sterowania
Dobór urządzeń powinien wynikać z wymagań procesu, dostępności serwisu i kompetencji zespołu utrzymania ruchu. W zakładzie, w którym technicy znają konkretną platformę PLC, przejście na inną tylko dlatego, że ma atrakcyjniejszą funkcję, może podnieść koszt utrzymania.
| Rozwiązanie | Kiedy ma sens | Ograniczenie |
|---|---|---|
| Prosty sterownik PLC | Pojedyncza maszyna, niewiele sygnałów i nieskomplikowana sekwencja | Mniejsza rezerwa na rozbudowę |
| PLC z siecią przemysłową | Kilka napędów, wyspy wejść i rozproszona aparatura | Większe wymagania dotyczące konfiguracji i diagnostyki |
| PLC, HMI i SCADA | Potrzeba archiwizacji, raportów i nadzoru nad wieloma maszynami | Wyższy koszt licencji, integracji i utrzymania |
| Robot z dodatkowym sterowaniem | Powtarzalne przenoszenie, paletyzacja, spawanie lub obsługa maszyn | Konieczność przygotowania oprzyrządowania i zabezpieczonej celi |
| System wizyjny | Kontrola kształtu, obecności, orientacji albo powierzchni detalu | Wrażliwość na oświetlenie, odbicia i zmienność wyglądu elementów |
Warto zostawić 20-30% rezerwy wejść, wyjść i miejsca w szafie, jeśli zakład planuje dalszą rozbudowę. Oszczędność kilku tysięcy złotych na początku może później oznaczać wymianę sterownika, dodatkowej szafy albo całej części instalacji.
Sieć przemysłowa, na przykład Profinet, EtherNet/IP lub Modbus TCP, pozwala wymieniać dane między urządzeniami. Nie należy jednak traktować jej jako magicznego rozwiązania. Każdy dodatkowy element komunikacji powinien mieć opis, kopię konfiguracji i procedurę odtworzenia po awarii.
Ile kosztuje wdrożenie i kiedy inwestycja się zwraca
Nie ma jednej ceny, ponieważ koszt zależy od liczby sygnałów, stanu istniejącej maszyny, zakresu przebudowy, wymagań bezpieczeństwa i tego, czy potrzebny jest robot. Do wstępnego planowania można przyjąć orientacyjne przedziały, ale ostateczna wycena powinna powstać dopiero po audycie technicznym.
| Zakres prac | Orientacyjny budżet netto | Typowy przykład |
|---|---|---|
| Prosta modernizacja | 20 000-60 000 zł | Nowy sterownik, czujniki, panel HMI i przebudowa szafy |
| Rozbudowane stanowisko | 60 000-180 000 zł | Podajnik, kilka napędów, kontrola jakości i zabezpieczenia |
| Cela zrobotyzowana | 150 000-450 000 zł | Robot, pozycjoner, oprzyrządowanie, ogrodzenie i integracja |
| Fragment linii produkcyjnej | Od 300 000 zł wzwyż | Kilka maszyn, transport detali, raportowanie i centralny nadzór |
Podane kwoty służą do rozmowy o skali inwestycji. Mogą wzrosnąć, gdy maszyna ma niepełną dokumentację, nietypowe napędy, zużyte elementy mechaniczne albo wymaga modernizacji całego obwodu bezpieczeństwa.
Zwrot z inwestycji warto liczyć nie tylko na podstawie mniejszego zatrudnienia. Uwzględniam większą dostępność maszyny, mniej braków, niższe zużycie materiału, ograniczenie nadgodzin i mniejszą liczbę wypadków. Jeżeli wdrożenie kosztuje 100 000 zł, a miesięczna korzyść wynosi 10 000 zł, prosty okres zwrotu to około 10 miesięcy. Taki rachunek nie uwzględnia jeszcze kosztów serwisu, przestojów wdrożeniowych i szkoleń.
Ostrożnie podchodzę do obietnic zwrotu w trzy miesiące. Taki wynik jest możliwy w bardzo powtarzalnym procesie pracującym na kilka zmian, ale nie powinien być traktowany jako standard dla każdej firmy.
Bezpieczeństwo, utrzymanie i błędy, które wracają po wdrożeniu
Automatyczna maszyna może wykonywać ruch szybciej i z większą siłą niż człowiek, dlatego błąd projektowy staje się poważniejszy. Osłona, blokada drzwi i wyłącznik awaryjny nie są dodatkami do systemu, lecz jego integralną częścią. Przed uruchomieniem trzeba wykonać ocenę ryzyka i sprawdzić, czy zastosowane środki rzeczywiście ograniczają zagrożenia.
W praktyce często widzę trzy niebezpieczne założenia. Pierwsze mówi, że operator zawsze zachowa się zgodnie z instrukcją. Drugie zakłada, że zatrzymanie programu oznacza odłączenie całej energii. Trzecie pomija energię resztkową w układach pneumatycznych, hydraulicznych i napędach.
- Wyłącznik awaryjny powinien zatrzymywać proces w sposób odpowiedni do zagrożenia, ale nie zastępuje procedury odłączenia i zabezpieczenia energii.
- Osłona z ryglem musi uniemożliwiać dostęp do strefy niebezpiecznej w czasie ruchu lub zapewniać bezpieczne zatrzymanie przed otwarciem.
- Dokumentacja elektryczna powinna odpowiadać rzeczywistemu stanowi maszyny, także po późniejszych modyfikacjach.
- Kopie programu PLC i konfiguracji napędów trzeba przechowywać w kontrolowanym miejscu, a nie wyłącznie na komputerze jednego automatyka.
- Serwis i części zamienne powinny być zaplanowane przed odbiorem, szczególnie gdy zastosowano komponenty trudne do zdobycia.
Nie wolno zapominać o cyberbezpieczeństwie. Panel HMI lub sterownik podłączony bezpośrednio do niezabezpieczonej sieci biurowej może stać się drogą do zakłócenia produkcji. Rozsądne minimum to segmentacja sieci, indywidualne konta, ograniczenie zdalnego dostępu i regularne kopie zapasowe.
Jak zacząć bez paraliżowania produkcji
Najbezpieczniej rozpocząć od jednego procesu, który ma jasno określony problem i łatwo mierzalny rezultat. Dobrym kandydatem jest automatyczny pomiar detalu po obróbce, podawanie elementów do jednej maszyny albo kontrola kolejności operacji na prasie.
Przygotowałbym krótką kartę projektu z pięcioma informacjami. Powinna zawierać obecny czas cyklu, liczbę operatorów, częstotliwość awarii, koszt braków oraz oczekiwany wynik po modernizacji. Na tej podstawie można porównać wariant prosty, półautomatyczny i w pełni zautomatyzowany.
Najwięcej sensu ma wdrożenie, które można później powielić. Jeżeli pierwsze stanowisko ma czytelne oznaczenia przewodów, uporządkowany program, kopię dokumentacji i dobrze opisane alarmy, kolejne modernizacje będą szybsze. Standard i możliwość serwisowania są dla mnie ważniejsze niż efektowna lista funkcji w ofercie.
Przed podpisaniem umowy warto ustalić, kto odpowiada za projekt elektryczny, program PLC, integrację mechaniczną, ocenę bezpieczeństwa, szkolenie i serwis. Trzeba też zapisać kryteria odbioru, maksymalny czas cyklu, dopuszczalny poziom braków oraz sposób postępowania przy awarii.
Od którego usprawnienia najlepiej zacząć w Twoim zakładzie
Najlepszy pierwszy projekt nie musi być największy. Powinien usuwać konkretną stratę, nie wymagać całkowitej przebudowy hali i dawać wynik, który da się sprawdzić po kilku tygodniach.
- Wybierz czynność powtarzalną i obciążającą operatorów.
- Zbierz dane z co najmniej kilku zmian, zamiast opierać się na pojedynczej obserwacji.
- Rozważ najpierw prostą mechanizację lub półautomat.
- Zaplanuj bezpieczeństwo, serwis i dokumentację razem z funkcją produkcyjną.
- Policz zwrot na podstawie wydajności, braków, przestojów i kosztów utrzymania.
Dobrze zaprojektowana automatyka nie odbiera zakładowi elastyczności. Przenosi powtarzalne i ryzykowne czynności na urządzenia, a ludziom pozwala skupić się na ustawianiu procesu, kontroli jakości i rozwiązywaniu problemów. Właśnie dlatego rozsądnie dobrana automatyzacja zwykle zaczyna się od dokładnego pomiaru pracy, a dopiero później od wyboru sterownika, robota czy nowej szafy elektrycznej.
