Sterownik PLC od środka - CPU, pamięć i moduły I/O

Gdy maszyna zatrzymuje się bez wyraźnej przyczyny, najczęściej problemu nie rozwiązuje samo sprawdzenie programu. Trzeba wiedzieć, jak zbudowany jest sterownik PLC, gdzie przetwarzane są sygnały, jak działa pamięć oraz w jaki sposób moduły wejść i wyjść współpracują z czujnikami i elementami wykonawczymi. Poniżej porządkuję te zagadnienia praktycznie, z przykładami z warsztatu i automatyki maszyn.

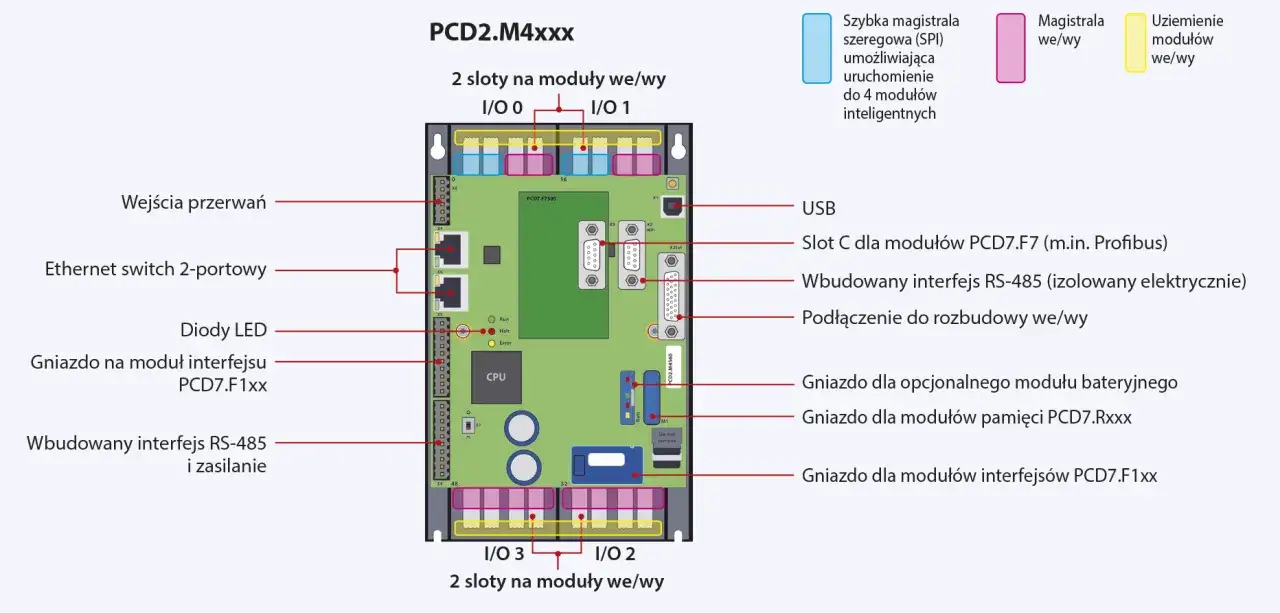

Z czego składa się sterownik PLC

Najprostszy sposób patrzenia na sterownik to potraktowanie go jak wyspecjalizowanego komputera przemysłowego. W jednej obudowie lub zestawie modułów znajdują się zasilacz, jednostka centralna, pamięć, wejścia i wyjścia, a często także porty komunikacyjne oraz układy diagnostyczne.

Zasilacz i układy ochronne

Zasilacz dostarcza napięcia potrzebne elektronice sterownika. W automatyce spotyka się urządzenia zasilane bezpośrednio napięciem 24 V DC, ale także modele przeznaczone do szaf, w których zasilanie wejściowe ma 100-240 V AC i jest przetwarzane wewnątrz urządzenia.

Sam zasilacz nie rozwiązuje problemów z jakością energii. Spadki napięcia, zakłócenia od falownika albo źle poprowadzona masa mogą powodować restarty i błędne odczyty. Dlatego w szafie stosuję osobne zabezpieczenia, poprawne uziemienie oraz rozdzielenie przewodów mocy od przewodów sygnałowych.

CPU, czyli część wykonująca program

Procesor PLC interpretuje instrukcje programu, wykonuje obliczenia i steruje wymianą danych z modułami. W zależności od modelu CPU obsługuje również zegary, liczniki, regulator PID, diagnostykę, komunikację sieciową i funkcje technologiczne.

Na obudowie zwykle znajdują się diody informujące o stanie zasilania, pracy programu, błędzie oraz aktywności wejść i wyjść. To drobiazg, który w praktyce oszczędza dużo czasu. Zanim podłączę komputer i zacznę analizować kod, sprawdzam, czy sterownik nie sygnalizuje błędu sprzętowego, zatrzymania CPU albo problemu z modułem.

Pamięć programu i danych

W sterowniku można wyróżnić pamięć programu użytkownika, pamięć danych roboczych oraz pamięć systemową. Program opisuje logikę działania maszyny, natomiast dane obejmują między innymi liczniki, timery, wartości analogowe, nastawy i stany pośrednie.

Istotna jest także pamięć retencyjna. Przechowuje wybrane dane po zaniku zasilania, na przykład nastawę prędkości lub liczbę wykonanych cykli. Nie każdy obszar zachowuje zawartość automatycznie, dlatego przy uruchomieniu trzeba sprawdzić, które zmienne mają pozostać po restarcie, a które powinny zostać wyzerowane.

Jak CPU przetwarza sygnały w cyklu skanowania

PLC nie reaguje na wszystkie zdarzenia dokładnie w tej samej chwili, w której pojawiają się na zacisku. Typowy sterownik pracuje w powtarzalnym cyklu skanowania, choć szczegóły zależą od producenta, modelu i konfiguracji programu.

1. CPU odczytuje stany wejść cyfrowych i wartości z wejść analogowych.
2. Dane trafiają do obszaru pamięci wejściowej.
3. Procesor wykonuje instrukcje programu od początku do końca lub według ustalonego harmonogramu.
4. Wyniki zapisuje w pamięci wyjściowej.
5. Moduły wyjściowe przekazują sygnały do styczników, zaworów, napędów albo lamp.
6. Sterownik wykonuje diagnostykę i rozpoczyna kolejny cykl.

W małych układach cykl może trwać kilka milisekund, natomiast rozbudowany program z komunikacją i obliczeniami analogowymi może potrzebować kilkunastu lub kilkudziesięciu milisekund. Dla operatora wygląda to jak praca ciągła, lecz dla projektanta ważne jest, czy czas reakcji mieści się w wymaganiach maszyny.

Przykładowo krótkiego impulsu z czujnika nie zawsze da się poprawnie odczytać przez zwykłe wejście skanowane cyklicznie. W takiej sytuacji wykorzystuje się wejście szybkiego zliczania, przerwanie sprzętowe albo specjalny moduł pomiarowy. To częsty punkt, w którym początkujący przypisują błąd programowi, mimo że problem leży w sposobie próbkowania sygnału.

CPU ma również mechanizm nadzorujący czas wykonania programu, nazywany watchdogiem. Jeśli program zapętli się lub przekroczy dopuszczalny czas, sterownik może przejść w stan błędu. Nie należy jednak traktować tego jako zabezpieczenia operatora, ponieważ watchdog chroni działanie sterownika, a nie zastępuje układu bezpieczeństwa.

Wejścia i wyjścia dopasowują PLC do maszyny

Moduły I/O są elektrycznym pośrednikiem między sterownikiem a światem zewnętrznym. To one przyjmują sygnały z przycisków, krańcówek, enkoderów i czujników, a później przekazują polecenia do cewek styczników, elektrozaworów, lamp czy napędów.

Wejścia cyfrowe i analogowe

Wejście cyfrowe rozpoznaje określone stany, najczęściej 0 i 1. W instalacjach maszynowych często spotyka się sygnały 24 V DC, choć konkretny zakres napięcia, sposób podłączenia oraz polaryzacja zależą od modułu.

Wejście analogowe mierzy wartość zmienną, na przykład temperaturę, ciśnienie, położenie lub prędkość. Popularne standardy to 0-10 V oraz 4-20 mA. Sygnał 4-20 mA jest praktyczny przy dłuższych przewodach, ponieważ przerwa w obwodzie może zostać rozpoznana jako wartość poniżej dolnego zakresu.

Warto pamiętać, że CPU operuje na liczbie cyfrowej, nie na fizycznych woltach ani stopniach Celsjusza. Program musi przeskalować wartość surową na jednostkę technologiczną. Błędne ustawienie zakresu, na przykład pomylenie 0-10 V z 2-10 V, daje pozornie działający, ale niedokładny pomiar.

Przeczytaj również: IP44 - Co to znaczy? Kiedy wystarczy, a kiedy nie?

Wyjścia przekaźnikowe, tranzystorowe i analogowe

Wyjście przekaźnikowe ma styki, które mogą przełączać różne rodzaje obciążeń. Jest elastyczne, ale mechaniczny przekaźnik zużywa się przy częstym przełączaniu, dlatego nie jest dobrym wyborem do szybkiego taktowania.

Wyjście tranzystorowe działa szybko i dobrze nadaje się do zaworów, sygnałów impulsowych oraz sterowania wejściami napędów. Trzeba jednak sprawdzić, czy moduł jest typu PNP czy NPN, jakie ma napięcie, maksymalny prąd i sposób gaszenia przepięć od cewek.

Wyjście analogowe przekazuje wartość sterującą, na przykład zadanie prędkości dla falownika. Samo wyjście PLC nie zasila silnika. W typowej instalacji sterownik podaje sygnał do falownika, a falownik steruje silnikiem zgodnie z własnymi zabezpieczeniami i parametrami.

Kompaktowy czy modułowy sterownik do maszyny

Wybór architektury wpływa na cenę, serwis i możliwość rozbudowy. Sterownik kompaktowy ma CPU, zasilanie oraz część wejść i wyjść w jednej obudowie. Modułowy składa się z jednostki centralnej i dokładanych modułów, które montuje się na szynie lub w systemie kasetowym.

Do prostego podajnika z kilkunastoma sygnałami kompaktowy PLC zwykle wystarczy. Przy obrabiarce z kilkoma napędami, pomiarem analogowym, enkoderem i komunikacją z panelem operatorskim wybrałbym rozwiązanie modułowe, bo łatwiejsza rozbudowa często jest ważniejsza niż minimalizacja ceny zakupu.

Nie każdy dodatkowy moduł musi znajdować się obok CPU. Rozproszone wyspy I/O pozwalają umieścić część wejść i wyjść bliżej maszyny, a dane przesyłać siecią przemysłową. Skraca to przewody, ale zwiększa zależność od konfiguracji sieci, adresacji i diagnostyki komunikacji.

Komunikacja i diagnostyka pokazują, co dzieje się poza CPU

Współczesny sterownik rzadko pracuje całkowicie samodzielnie. Przez porty komunikacyjne wymienia dane z panelem HMI, falownikami, serwonapędami, zdalnymi modułami I/O, systemem SCADA albo innym sterownikiem.

Protokół nie jest tylko nazwą w dokumentacji. Określa sposób adresowania, szybkość wymiany, reakcję na przerwanie przewodu oraz możliwość diagnozowania urządzeń. Przy projektowaniu trzeba sprawdzić między innymi topologię sieci, terminację, adresy, cykl komunikacji i zachowanie po utracie połączenia.

Diagnostyka może wskazać zwarcie na wyjściu, brak zasilania czujnika, utratę modułu, błąd komunikacji albo przekroczenie zakresu analogowego. Dobrze opisany program pokazuje operatorowi przyczynę zatrzymania, a nie tylko ogólny komunikat „awaria”. W praktyce różnica między tymi dwoma podejściami oznacza nieraz kilka minut zamiast kilku godzin przestoju.

Przykład działania PLC w stanowisku obróbczym

Załóżmy, że sterownik obsługuje podajnik detali do prasy. Czujnik potwierdza obecność elementu, krańcówka sprawdza położenie siłownika, a wyjścia sterują elektrozaworem i lampą sygnalizacyjną.

Po naciśnięciu przycisku start CPU odczytuje warunki zezwolenia. Jeśli osłona jest zamknięta, siłownik znajduje się w pozycji bazowej, a nie ma aktywnego alarmu, program włącza zawór. Po potwierdzeniu wysunięcia następuje krótka zwłoka technologiczna, a potem powrót do pozycji początkowej.

W takim układzie ważniejsza od samego polecenia „włącz zawór” jest logika blokad. Program powinien rozróżniać brak detalu, timeout ruchu, jednoczesne sygnały z dwóch krańcówek i utratę gotowości napędu. Dzięki temu operator widzi, czy problem dotyczy materiału, mechaniki, czujnika czy instalacji elektrycznej.

Obwód zatrzymania awaryjnego i kontrola osłon nie powinny opierać się wyłącznie na zwykłym programie PLC. Do funkcji ochronnych wykorzystuje się odpowiednie przekaźniki bezpieczeństwa lub sterowniki safety PLC, a projekt ocenia się według wymagań dla konkretnej maszyny, między innymi norm EN ISO 13849 lub IEC 62061.

Typowe błędy przy analizie budowy i doborze PLC

• Liczenie tylko sygnałów cyfrowych bez uwzględnienia analogów, enkoderów, zaworów i przyszłej rozbudowy.
• Podłączanie obciążenia bez sprawdzenia prądu wyjścia, szczególnie w przypadku cewek i małych silników.
• Mylenie wejścia z wyjściem PNP i NPN, co może uniemożliwić poprawne działanie czujnika.
• Brak separacji przewodów sygnałowych od przewodów silnikowych i falownikowych.
• Traktowanie zwykłego PLC jako układu bezpieczeństwa bez wymaganej architektury i walidacji.
• Pomijanie czasu cyklu przy szybkich impulsach, pozycjonowaniu i regulacji.
• Brak opisów i diagnostyki, przez co każda awaria wymaga ręcznego śledzenia programu.

Najczęściej niedoszacowuje się nie liczby wejść, lecz liczby stanów pośrednich. Oprócz sygnałów fizycznych potrzebne są zmienne dla alarmów, blokad, trybu ręcznego, potwierdzeń operatora i sekwencji ruchu. Zostawienie około 15-30% rezerwy I/O jest rozsądnym założeniem w maszynie, która może być później modernizowana.

Przy diagnostyce zaczynam od rzeczy przyziemnych. Sprawdzam zasilanie, bezpieczniki, wspólny potencjał, diody na module i rzeczywisty stan zacisku. Dopiero później analizuję warunki w programie, bo sterownik nie wykona poprawnej logiki, jeśli do jego wejścia nie dociera właściwy sygnał.

Jak ocenić sterownik przed uruchomieniem maszyny

Przed zamknięciem szafy wykonuję krótką kontrolę obejmującą schemat elektryczny, listę I/O, adresację, obciążenia wyjść, sposób prowadzenia przewodów i wymagania bezpieczeństwa. Każdy sygnał powinien mieć opis, znane źródło oraz określoną reakcję na awarię.

Dobry projekt nie kończy się na tym, że silnik rusza. Trzeba jeszcze sprawdzić zachowanie po zaniku zasilania, przerwaniu przewodu czujnika, utracie komunikacji, zablokowaniu siłownika i ponownym uruchomieniu CPU. Bezpieczny stan po błędzie powinien być określony wcześniej, a nie ustalany podczas pierwszej awarii na produkcji.

Najważniejsza zasada jest prosta: CPU wykonuje program, pamięć przechowuje jego dane, moduły I/O tłumaczą sygnały, a komunikacja łączy sterownik z resztą instalacji. Kiedy te zależności są czytelne, łatwiej dobrać właściwy model, zaprojektować szafę i znaleźć przyczynę problemu bez zgadywania.
