Gdy prostownik grzeje się bardziej niż powinien albo napięcie za mostkiem wyraźnie spada, przyczyną często jest zły dobór diody. W tym artykule wyjaśniam, jak czytać jej charakterystykę prądowo-napięciową, co oznaczają najważniejsze parametry katalogowe oraz jak dobrać element do zasilacza, automatyki lub urządzenia warsztatowego.
Najważniejsze informacje o pracy diody prostowniczej
- W kierunku przewodzenia krzemowa dioda zaczyna wyraźnie przewodzić zwykle przy około 0,6-0,7 V.
- W kierunku zaporowym płynie tylko niewielki prąd upływu, dopóki nie zostanie przekroczone napięcie przebicia.
- Przy prostowaniu pełnookresowym mostek powoduje spadek około 1,4 V, ponieważ prąd płynie przez dwie diody.
- Dobór elementu zależy przede wszystkim od prądu przewodzenia, napięcia wstecznego, temperatury i częstotliwości pracy.
- Popularna 1N4007 ma parametry około 1 A i 1000 V, ale nie jest dobrym wyborem do każdej przetwornicy.
Co pokazuje charakterystyka diody prostowniczej
Na wykresie charakterystyki prądowo-napięciowej oś pozioma przedstawia napięcie na diodzie, a pionowa prąd. Najważniejsza cecha tego elementu jest widoczna od razu: zależność nie jest liniowa. Dioda nie zachowuje się jak rezystor, ponieważ przy zmianie napięcia jej prąd może wzrosnąć wielokrotnie.
W kierunku przewodzenia potencjał anody musi być wyższy od potencjału katody. Po przekroczeniu napięcia progowego prąd zaczyna rosnąć bardzo szybko. Dla typowej diody krzemowej przyjmuje się orientacyjnie 0,6-0,7 V, ale nie jest to stała wartość. Zależy między innymi od prądu, temperatury i konkretnej konstrukcji.
W praktyce model „dioda przewodzi od 0,7 V” jest tylko uproszczeniem przydatnym do szybkich obliczeń. Przy małym prądzie element może przewodzić już przy niższym napięciu, a przy dużym obciążeniu spadek może wzrosnąć do 0,8-1 V lub więcej. To właśnie ten spadek zamienia część energii elektrycznej w ciepło.
Gałąź zaporowa i napięcie przebicia
Po odwróceniu polaryzacji anoda ma niższy potencjał niż katoda. Dioda powinna wtedy blokować przepływ prądu, choć w rzeczywistości występuje niewielki prąd upływu. W zwykłych diodach prostowniczych jest on często pomijany w prostych obliczeniach, ale rośnie wraz z temperaturą i napięciem wstecznym.
Po przekroczeniu napięcia przebicia prąd zaporowy może gwałtownie wzrosnąć. Jeśli obwód nie ograniczy tego prądu, złącze zostanie przegrzane i uszkodzone. Dioda prostownicza nie jest więc diodą Zenera, nawet jeśli przez krótki czas wytrzyma napięcie wyższe od katalogowego.
Rezystancja statyczna i dynamiczna
W wybranym punkcie pracy można obliczyć rezystancję statyczną ze wzoru R = U/I. Dla diody ważniejsza bywa jednak rezystancja dynamiczna, czyli nachylenie fragmentu wykresu: rd = ΔU/ΔI. Mówi ona, jak bardzo zmieni się napięcie na elemencie, gdy prąd wzrośnie o określoną wartość.
Ta różnica ma znaczenie przy projektowaniu zasilaczy. Dwie diody mogą mieć podobny spadek napięcia przy jednym prądzie, ale inaczej reagować na przeciążenie. Ja przy analizie układu nie zatrzymuję się więc na samej wartości 0,7 V, tylko sprawdzam, przy jakim prądzie producent ją podaje.
Jak dioda prostuje napięcie w realnym układzie
Dioda przepuszcza prąd głównie w jednym kierunku, dlatego może zamienić napięcie przemienne na napięcie jednokierunkowe. Sam prostownik nie tworzy jednak idealnego prądu stałego. Na wyjściu pojawiają się pulsacje, nazywane tętnieniami, które trzeba ograniczyć filtrem.
Prostownik jednopołówkowy
Najprostszy układ wykorzystuje jedną diodę. Przepuszcza ona tylko dodatnie albo tylko ujemne połówki sinusoidy, zależnie od kierunku włączenia. Przy częstotliwości sieci 50 Hz napięcie na obciążeniu pojawia się z częstotliwością 50 Hz, więc tętnienia są duże.
Takie rozwiązanie sprawdza się w prostych układach o małej mocy, na przykład do nieskomplikowanego ładowania lub zasilania obwodu pomocniczego. W urządzeniach automatyki zwykle wybieram mostek, ponieważ lepiej wykorzystuje transformator i daje mniejsze tętnienia.

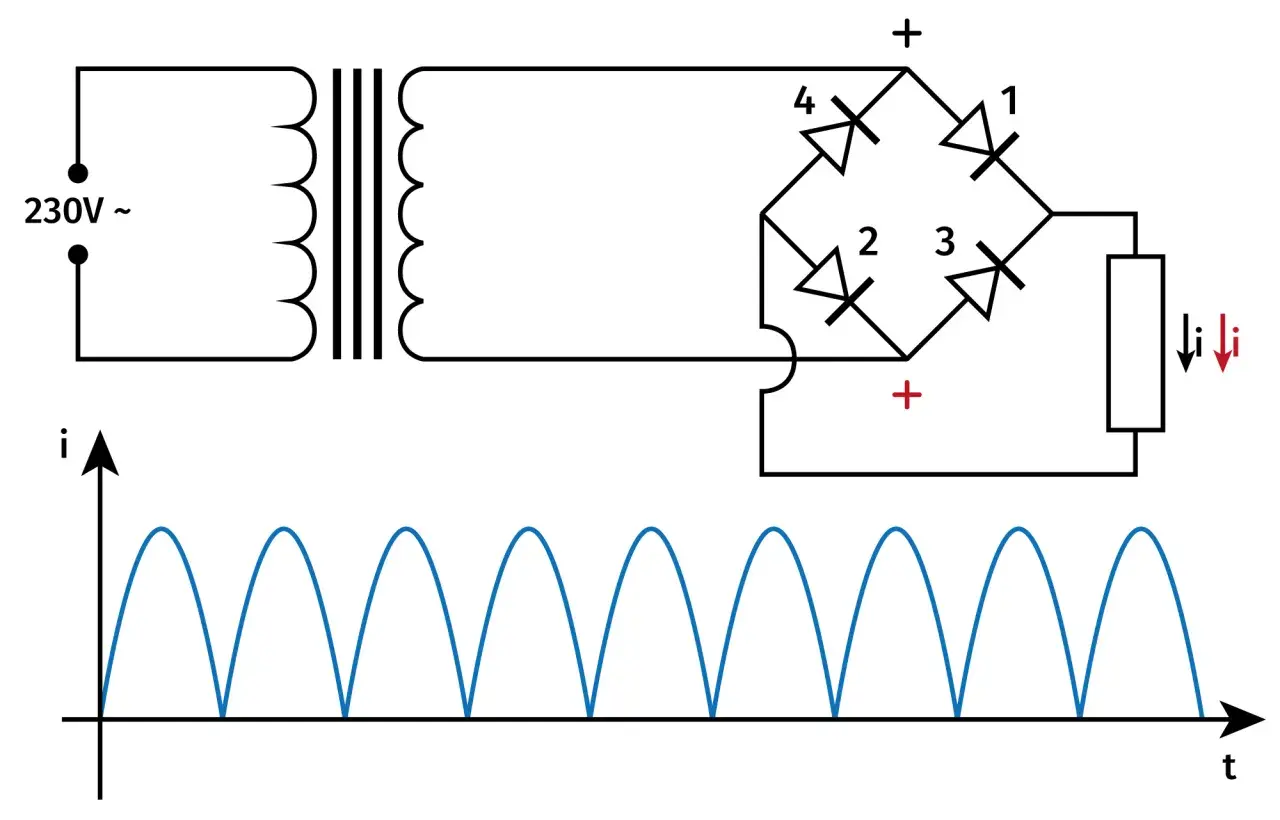

Prostownik mostkowy
Mostek Graetza składa się z czterech diod. W każdej połówce okresu przewodzą dwie z nich, dzięki czemu prąd przez obciążenie płynie w tym samym kierunku. Dla sieci 50 Hz częstotliwość tętnień na wyjściu rośnie do 100 Hz.
Trzeba jednak uwzględnić spadek na dwóch przewodzących diodach. Jeżeli transformator dostarcza 12 V RMS, wartość szczytowa wynosi około 17 V. Po przejściu przez mostek i naładowaniu kondensatora otrzymamy bez obciążenia mniej więcej 15,6 V, a pod obciążeniem napięcie będzie niższe.
To częsty błąd w warsztacie. Oznaczenie transformatora „12 V” zwykle odnosi się do wartości skutecznej napięcia przemiennego, a nie do napięcia stałego dostępnego po prostowaniu. Kondensator filtrujący może dodatkowo pobierać duży prąd udarowy w chwili włączenia, dlatego diody muszą mieć odpowiedni zapas.
Filtr i napięcie tętnień
Kondensator za prostownikiem ładuje się w pobliżu wartości szczytowej i oddaje energię wtedy, gdy napięcie z prostownika spada. Przybliżoną amplitudę tętnień można oszacować ze wzoru ΔU ≈ I/(f·C), gdzie I oznacza prąd obciążenia, f częstotliwość tętnień, a C pojemność kondensatora.
Przykładowo przy prostowniku pełnookresowym, obciążeniu 1 A i kondensatorze 4700 µF częstotliwość wynosi 100 Hz, więc tętnienia będą miały wartość około 2,1 V w uproszczonym modelu. Wynik rzeczywisty zależy także od rezystancji transformatora, spadków na diodach i kształtu prądu ładowania.
Parametry, które naprawdę decydują o doborze
Sam maksymalny prąd z obudowy lub nazwy elementu nie wystarczy. Dioda może wytrzymać prąd obciążenia w stanie ustalonym, ale ulec uszkodzeniu podczas rozruchu albo przy przepięciu. Najpierw sprawdzam więc parametry graniczne, a dopiero później wymiary i sposób montażu.
| Parametr | Znaczenie | Na co uważać |
|---|---|---|
| IF(AV) | Średni dopuszczalny prąd przewodzenia | Wartość zależy od temperatury i chłodzenia |
| IFSM | Niepowtarzalny prąd udarowy | Dotyczy krótkiego impulsu, nie stałego obciążenia |
| VRRM | Powtarzalne szczytowe napięcie wsteczne | Musi uwzględniać przepięcia i zapas napięcia |
| VF | Spadek napięcia w kierunku przewodzenia | Wpływa na straty mocy i nagrzewanie |
| IR | Prąd upływu w kierunku zaporowym | Rośnie szczególnie przy wysokiej temperaturze |
| trr | Czas odzyskiwania zdolności zaporowej | Istotny w układach impulsowych i przy wyższej częstotliwości |
| PD i RθJA | Straty mocy i opór cieplny | Decydują o potrzebie radiatora lub większej obudowy |
Dla orientacji popularna dioda 1N4007 ma prąd przewodzenia rzędu 1 A i powtarzalne napięcie wsteczne do około 1000 V. To dobry, tani element do prostowników sieciowych o małej częstotliwości, ale jej wolniejsze przełączanie ogranicza zastosowanie w przetwornicach impulsowych.
Przy obliczaniu strat można przyjąć wzór P ≈ VF · IF. Jeśli na diodzie odkłada się 0,9 V, a prąd wynosi 3 A, wydziela się około 2,7 W. W małej obudowie taka moc może szybko podnieść temperaturę do poziomu, przy którym element przestanie pracować niezawodnie.
Zwykła, Schottky czy szybka dioda
Rodzaj diody powinien wynikać z przebiegu napięcia i prądu w układzie. Nie traktuję diody Schottky’ego jako automatycznie lepszej. Ma mniejszy spadek napięcia i bardzo szybko przechodzi ze stanu przewodzenia do blokowania, ale często ma większy prąd upływu i mniejsze dopuszczalne napięcie wsteczne.
| Typ diody | Mocna strona | Typowe zastosowanie | Ograniczenie |
|---|---|---|---|
| Krzemowa standardowa | Dobra cena, duża dostępność, solidna praca przy 50/60 Hz | Zasilacze liniowe, mostki, układy warsztatowe | Wyższy spadek napięcia i wolniejsze przełączanie |
| Schottky’ego | Niski spadek napięcia i małe straty przy niskich napięciach | Przetwornice DC/DC, zasilanie bateryjne | Większy upływ i ograniczenia napięcia zaporowego |
| Szybka lub ultr szybka | Krótki czas odzyskiwania | Przetwornice, sterowanie PWM, zasilacze impulsowe | Często większe zakłócenia i wyższy spadek napięcia |
| Dioda mocy lub moduł prostowniczy | Duży prąd i możliwość odprowadzania ciepła | Napędy, spawarki, prostowniki przemysłowe | Większe wymiary, wymagany radiator i poprawny montaż |
W obwodzie 12 V z dużym prądem różnica między spadkiem 0,9 V a 0,4 V jest odczuwalna. Przy 10 A oznacza odpowiednio około 9 W albo 4 W strat na jednej diodzie. Przy prostowaniu mostkowym różnica może dotyczyć dwóch elementów przewodzących jednocześnie.
W automatyce często ważniejszy od samej wartości prądu jest czas przełączania. Zwykła 1N4007 dobrze znosi prostowanie napięcia sieciowego, lecz w obwodzie PWM może powodować dodatkowe straty i zakłócenia. W takim miejscu szukam diody szybkiej, ultr szybkiej albo Schottky’ego, zawsze sprawdzając jej kartę katalogową.
Jak sprawdzić diodę i wyznaczyć jej charakterystykę
Multimetr w trybie testu diody pozwala szybko ocenić, czy złącze przewodzi w jednym kierunku. Czerwony przewód podłączam zwykle do anody, czarny do katody, a odczyt dla diody krzemowej powinien mieścić się mniej więcej w okolicy 0,5-0,8 V. Po odwróceniu przewodów miernik powinien wskazać przerwę lub bardzo dużą rezystancję.
Taki pomiar daje tylko jeden punkt charakterystyki. Jeśli potrzebuję wykresu, używam regulowanego źródła niskiego napięcia, rezystora ograniczającego prąd oraz dwóch pomiarów: napięcia na diodzie i prądu obwodu. Zmieniam napięcie małymi krokami, zapisuję pary U-I i nanoszę je na wykres.
Przeczytaj również: Jak podłączyć prostownik do akumulatora - Poradnik krok po kroku
Bezpieczny układ pomiarowy
Rezystor szeregowy jest obowiązkowy, ponieważ po przekroczeniu napięcia przewodzenia prąd może wzrosnąć bardzo gwałtownie. Bez ograniczenia dioda może zostać uszkodzona, a przewody lub źródło zasilania przeciążone. Do ćwiczeń wystarczy zakres niskonapięciowy, bez zbliżania się do napięcia przebicia.
Gałąź zaporową należy badać ostrożnie i tylko wtedy, gdy źródło oraz przyrządy mają odpowiednie zabezpieczenia. Nie podłączam układu pomiarowego bezpośrednio do sieci 230 V. Praca przy napięciu sieciowym wymaga właściwej izolacji, aparatury pomiarowej i kompetencji elektrycznych.
Wyniki pomiaru mogą różnić się od wykresu z karty katalogowej. Producent podaje charakterystykę dla określonej temperatury i konkretnego prądu, a sam multimetr stosuje własny prąd testowy. Dlatego odczyt z miernika traktuję jako kontrolę stanu diody, nie jako kompletną analizę jej parametrów.
Błędy, przez które prostownik działa źle
Najczęstszy błąd polega na przyjęciu, że każda dioda ma dokładnie 0,7 V spadku. Taki model jest wygodny, lecz przy dużym prądzie może zaniżyć obliczone straty. W efekcie projektant wybiera zbyt mały radiator, a obudowa zaczyna się nadmiernie nagrzewać.
Drugim problemem jest pomijanie napięcia wstecznego. W mostku zasilanym z transformatora nie wystarczy porównać napięcia diody z wartością skuteczną. Trzeba uwzględnić wartość szczytową, przepięcia i zapas bezpieczeństwa, szczególnie gdy układ ma duży kondensator lub obciążenie indukcyjne.
Często mylony bywa także pasek na obudowie. Oznacza on katodę, a nie anodę. Odwrotne włączenie pojedynczej diody w prostowniku może zablokować cały układ albo spowodować zwarcie podczas kolejnej połówki okresu.
Nie warto też kierować się wyłącznie większym napięciem katalogowym. Dioda 1000 V może mieć inne parametry dynamiczne niż element 100 V, a w układzie impulsowym liczy się nie tylko odporność na napięcie, lecz także szybkość przełączania. Zawsze porównuję kilka parametrów jednocześnie.
Dobór diody zaczyna się od przebiegu pracy
Najbezpieczniejszy dobór opiera się na czterech pytaniach: jaki jest maksymalny prąd, jakie napięcie wsteczne pojawia się na elemencie, z jaką częstotliwością dioda przełącza oraz ile ciepła może odprowadzić obudowa. Dopiero po tej ocenie wybieram konkretny typ i sposób montażu.
Do prostownika sieciowego o niewielkiej mocy zwykle wystarczy standardowa dioda krzemowa. Przy niskim napięciu i dużym prądzie większy sens ma Schottky, a w przetwornicy impulsowej potrzebny będzie element szybki. Zapas parametrów powinien być rozsądny, bo zbyt mały prowadzi do awarii, a przesadnie duży może oznaczać niepotrzebne koszty i gorsze właściwości dynamiczne.
W warsztacie dobrze jest sprawdzić nie tylko samą diodę, ale cały tor prostownika: temperaturę po kilkunastu minutach pracy, napięcie pod obciążeniem, tętnienia oraz zachowanie przy uruchamianiu. Dopiero taki test pokazuje, czy wybrany element rzeczywiście pasuje do układu, a nie tylko zgadza się z pojedynczą liczbą w tabeli katalogowej.
