Poniżej pokazuję, jak lutować kable tak, żeby połączenie było trwałe, czyste i odporne na typowe błędy początkujących. Skupiam się na doborze lutownicy, cyny i topnika, na przygotowaniu przewodów oraz na tym, jak ocenić gotowe złącze bez zgadywania. Dorzucam też kilka uwag BHP, bo przy pracy z przewodami najwięcej problemów robi nie sam lut, tylko pośpiech i słabe przygotowanie.
Najważniejsze zasady dobrego lutowania przewodów
- Do przewodów wybieraj lutownicę z regulacją temperatury i spoiwo z topnikiem kalafoniowym, a topniki kwasowe zostaw do innych zastosowań.
- Izolację zdejmuj krótko, zwykle na 5-10 mm, a koszulkę termokurczliwą zakładaj zanim połączysz żyły.
- Lut nie powinien być jedynym elementem trzymającym przewód; połączenie ma mieć też sensowny kontakt mechaniczny.
- Przy ołowiowej cynie często wystarcza około 330°C, a przy bezołowiowej zwykle 350-380°C.
- Dobre złącze jest gładkie, zwilżone i nieruchome do momentu ostygnięcia.
Kiedy lutowanie przewodu ma sens, a kiedy lepszy będzie zacisk
Ja zwykle zaczynam od prostego pytania: czy to połączenie naprawdę powinno być lutowane. W elektronice, kablach sygnałowych i drobnych naprawach taki sposób daje bardzo dobre efekty, bo pozwala uzyskać małe, precyzyjne złącze. W wiązkach narażonych na drgania, w miejscu ciągłego ruchu albo tam, gdzie przewód ma być często serwisowany, lepiej często sprawdza się zacisk, konektor lub końcówka zaciskana.
| Metoda | Kiedy ma sens | Plusy | Ograniczenia |
|---|---|---|---|
| Lutowanie | Elektronika, przewody sygnałowe, drobne naprawy | Precyzja, niski koszt, mały rozmiar połączenia | Wymaga wprawy i dobrego odciążenia mechanicznego |
| Zaciskanie | Wiązki, motoryzacja, połączenia pracujące w ruchu | Duża odporność mechaniczna, szybki montaż | Potrzebujesz właściwej końcówki i odpowiednich szczypiec |
| Złącze śrubowe | Połączenia przewidziane do serwisu i demontażu | Łatwy montaż i rozłączenie | Większe gabaryty, trzeba pilnować dokręcenia |
W stałej instalacji sieciowej nie traktuję samego lutu jako zamiennika właściwego osprzętu. Liczy się nie tylko ciągłość elektryczna, ale też to, czy połączenie nie będzie później pracowało pod naprężeniem albo grzało się od słabego styku.
Co przygotować przed pracą
W praktyce dobra robota zaczyna się jeszcze przed włączeniem lutownicy. Do przewodów najwygodniejsza jest stacja z regulacją temperatury, grot średniej szerokości i spoiwo z topnikiem w rdzeniu. Ja celuję zwykle w cynę o średnicy 0,8-1,0 mm, bo łatwo nią dozować materiał, a przy przewodach nie walczy się wtedy z nadmiarem stopu.
| Element | Na co patrzeć | Dlaczego to ważne |
|---|---|---|
| Lutownica | Regulacja temperatury, sensowna moc i stabilny grot | Za mała moc męczy przewód, za wysoka temperatura przypala izolację |
| Spoiwo | Cyna z topnikiem kalafoniowym, najczęściej 0,8-1,0 mm | Ułatwia zwilżanie miedzi i ogranicza walkę z utlenioną powierzchnią |
| Topnik | Do elektroniki i przewodów, nie kwasowy | Topnik kwasowy zostawia agresywne resztki i nie jest dobrym wyborem do kabli |
| Koszulka termokurczliwa | Średnica dobrana do przewodu, najlepiej z zapasem skurczu | Chroni przed zwarciem i wzmacnia miejsce naprawy |
| Narzędzia pomocnicze | Ściągacz izolacji, cążki, pęseta, trzecia ręka | Ułatwiają precyzyjne trzymanie przewodu i skracają czas pracy |
Jeśli pracuję nad większą liczbą połączeń, dbam też o czysty grot i dobrą wentylację. Dym z topnika nie jest czymś, co chce się wdychać przez godzinę, a zabrudzony grot oddaje ciepło dużo gorzej, niż się wydaje na pierwszy rzut oka.
Przygotowanie przewodów decyduje o jakości połączenia
Najwięcej błędów powstaje jeszcze zanim cyna dotknie miedzi. Zdejmuję izolację na krótko, zwykle na 5-10 mm, a przy grubszych żyłach na 10-15 mm. Potem lekko skręcam linkę, żeby pojedyncze druciki nie rozchodziły się na boki, i od razu wsuwam koszulkę termokurczliwą na jeden z przewodów, bo po zlutowaniu często jest już za późno na ten etap.
- Odizoluj tylko tyle, ile naprawdę potrzebujesz. Zbyt długi odcinek gołej miedzi zwiększa ryzyko zwarcia i osłabia estetykę połączenia.
- Oczyść końcówkę, jeśli jest ciemna lub zaśniedziała. Miedź z warstwą tlenków lutuje się wyraźnie gorzej.
- Pobiel końcówkę tylko cienką warstwą. Chodzi o lekkie pokrycie, a nie o zalanie całej odsłoniętej żyły.
- Nie pomijaj koszulki termokurczliwej. To mały detal, który później robi dużą różnicę w trwałości naprawy.
Ja zawsze wykonuję te kroki w tej samej kolejności. Dzięki temu samo lutowanie trwa krócej, a gotowe połączenie nie wymaga później nerwowego poprawiania.

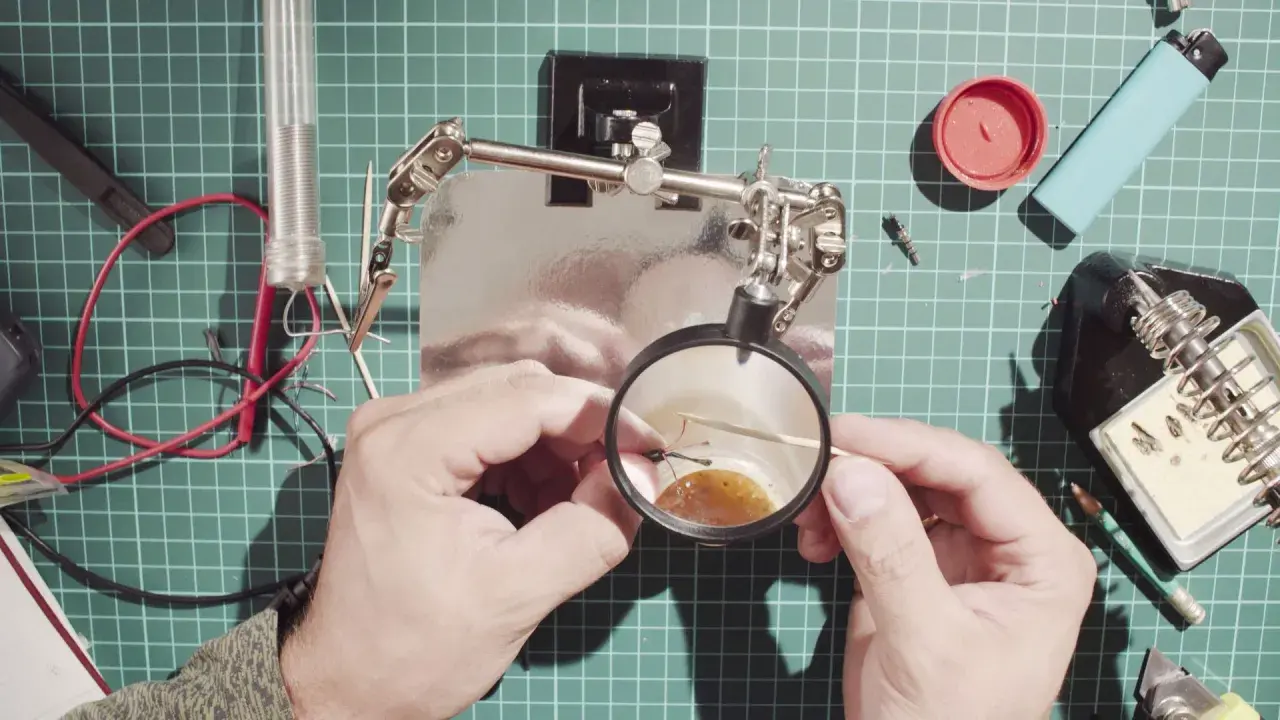

Lutowanie przewodów krok po kroku
- Ustaw temperaturę. Przy spoiwie ołowiowym zwykle wystarcza około 320-340°C, a przy bezołowiowym najczęściej 350-380°C. Jeśli przewód jest masywniejszy, lepiej zwiększyć wydajność cieplną stacji niż bez końca podnosić temperaturę.
- Oczyść grot i pobiel go cienką warstwą cyny. Czysty grot szybciej oddaje ciepło i łatwiej nagrzewa miejsce łączenia.
- Połącz żyły mechanicznie. Krótki splot lub zakładka dają lutowi oparcie, bo cyna nie powinna sama trzymać całego przewodu.
- Przyłóż grot do miejsca styku przewodów, a dopiero potem podaj cynę do rozgrzanego metalu. Nie dokładaj spoiwa wyłącznie na grot, bo łatwo powstaje kulka zamiast równej spoiny.
- Obserwuj, czy cyna równomiernie rozpływa się po miedzi. W dobrym połączeniu nie walczysz z nadmiarem materiału, tylko pozwalasz mu związać dwie powierzchnie.
- Najpierw odsuń cynę, potem grot. Nie ruszaj przewodu przez kilka sekund, aż lut przestanie być plastyczny.
- Przesuń koszulkę termokurczliwą i obkurcz ją równomiernie, tak żeby nie przypalić izolacji ani nie przeciąć jej zbyt gorącym strumieniem powietrza.
Jeśli cyna nie chce płynąć, nie dokładam od razu materiału. Zwykle problemem jest zbyt niska temperatura na samym styku albo zanieczyszczona miedź, a nie brak spoiwa. W lutowaniu przewodów najczęściej wygrywa cierpliwość, nie siła.
Jak rozpoznać, że złącze jest dobre
Po ostygnięciu patrzę nie tylko na wygląd, ale też na sposób, w jaki lut zwilżył miedź. W przypadku spoiw bezołowiowych lekko matowy wygląd bywa normalny, więc nie oceniałbym spoiny wyłącznie po połysku. Ważniejsze jest to, czy połączenie jest ciągłe, gładkie i nie ma oznak ruchu podczas stygnięcia.
| Co widzę | Co to zwykle oznacza | Co zrobić |
|---|---|---|
| Gładka, równa powierzchnia | Spoiny dobrze się zwilżyły i związały | Zwykle można zostawić połączenie bez poprawek |
| Matowa, ziarnista lub popękana struktura | Możliwy zimny lut albo poruszenie przewodu w trakcie stygnięcia | Rozgrzać ponownie i wykonać spoinę od nowa |
| Cyna w formie kulki na jednym przewodzie | Za mało ciepła na styku lub słabe zwilżenie miedzi | Oczyścić końcówkę i podgrzać miejsce łączenia mocniej, ale krócej |
| Zbyt długi, sztywny odcinek zalany cyną | Przewód stracił elastyczność w miejscu spoiny | Skrócić pobielony odcinek i dodać lepsze odciążenie mechaniczne |
Po oględzinach robię jeszcze prosty test ciągłości miernikiem. Delikatnie poruszam przewodem przy odciążonym uchwycie i sprawdzam, czy połączenie nie przerywa sygnału. To szybka kontrola, która potrafi wyłapać błąd zanim kabel wróci do pracy.
Najczęstsze błędy, które warto wyłapać od razu
W praktyce większość nieudanych połączeń psują te same nawyki. Czasem przewód wygląda dobrze tylko dlatego, że dużo cyny przykryło problem, a nie dlatego, że problem zniknął. Poniżej zestawiam rzeczy, które widuję najczęściej i które naprawdę warto korygować od razu.
| Błąd | Dlaczego szkodzi | Jak tego uniknąć |
|---|---|---|
| Za niska temperatura | Cyna nie zwilża miedzi i tworzy słabą spoinę | Podnieś temperaturę do sensownego zakresu, zamiast grzać zbyt długo |
| Za wysoka temperatura | Przypalasz izolację i utleniasz przewód | Użyj stabilnej stacji i szybkiego, zdecydowanego ruchu |
| Topnik kwasowy | Zostawia agresywne resztki i przyspiesza korozję | Wybieraj topnik kalafoniowy lub no-clean przeznaczony do elektroniki |
| Za dużo cyny | Połączenie robi się sztywne i nieestetyczne | Podawaj spoiwo stopniowo, tylko do momentu pełnego zwilżenia |
| Ruszanie przewodem podczas stygnięcia | Powstaje zimny lut i mikropęknięcia | Odstaw przewód na kilka sekund bez dotykania |
| Brak odciążenia mechanicznego | Cała siła ciągnięcia przechodzi przez spoinę | Zastosuj koszulkę, opaskę lub punkt mocowania przewodu |
Ja szczególnie pilnuję ostatniego punktu. Nawet dobrze wykonany lut nie lubi, kiedy ktoś traktuje go jak uchwyt konstrukcyjny. To przewód ma być prowadzony tak, żeby złącze nie pracowało przy każdym ruchu ręki.
Zanim zamkniesz obudowę, odciąż przewód i zabezpiecz miejsce lutowania
Na końcu zawsze robię dwie rzeczy: odciążam przewód i zamykam spoinę koszulką termokurczliwą. Przy zwykłych naprawach często wystarcza koszulka 2:1, ale przy wilgoci, wibracjach albo pracy w trudniejszych warunkach lepiej sprawdza się wersja z klejem. Jeśli przewód będzie się ruszał, zostaw mu zapas długości i nie doprowadzaj do tego, żeby lutowany fragment był jedynym miejscem przenoszącym naprężenia.
To właśnie ten ostatni etap najczęściej decyduje o trwałości. Dobre lutowanie nie kończy się w chwili, gdy cyna zastygnie - kończy się wtedy, gdy przewód jest jeszcze poprowadzony tak, by po kilku tygodniach nie zaczął pękać przy samym wejściu w spoinę. Jeśli robisz takich połączeń więcej, stacja z regulacją temperatury i sensownym grotem szybko zwróci się wygodą pracy, a poprawki staną się po prostu rzadsze.
