Enkoder inkrementalny jest jednym z najprostszych sposobów sprzężenia zwrotnego w napędach obrotowych, ale w praktyce jego poprawne działanie zależy od kilku detali: geometrii tarczy, jakości sygnału, sposobu zliczania impulsów i prowadzenia przewodu. W tym artykule rozkładam na części działanie takiego czujnika, znaczenie kanałów A, B i Z, różnice między popularnymi interfejsami oraz błędy, które najczęściej wychodzą dopiero na uruchomieniu. To temat szczególnie ważny w elektryce i automatyce, bo jeden źle dobrany parametr potrafi zepsuć stabilność całej osi.
Najważniejsze fakty o enkoderach obrotowych w automatyce
- Pozycja wynika z zliczania impulsów, a nie z pamiętania absolutnego kodu.
- Kanały A i B są przesunięte o 90°, więc sterownik rozpoznaje kierunek ruchu.
- Kanał Z daje punkt referencyjny, który pomaga pozycjonować oś po starcie.
- Najczęstsze problemy wynikają z ekranowania, uziemienia, terminacji i bazowania.
- Dobór interfejsu trzeba zacząć od wejścia sterownika, a nie od samej rozdzielczości.
Jak działa enkoder inkrementalny w praktyce

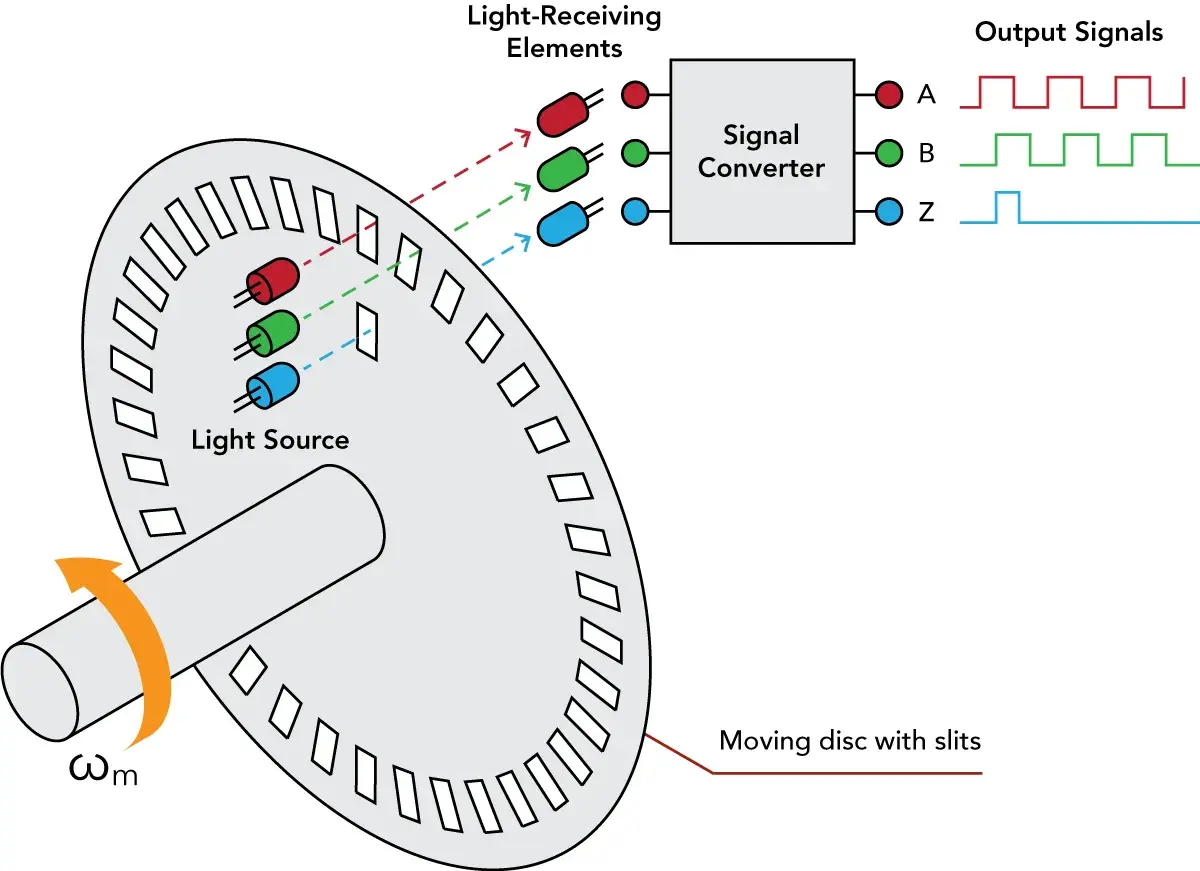

Ja patrzę na ten układ jak na bardzo precyzyjny licznik ruchu. Na tarczy albo pierścieniu są równomierne podziały, a głowica odczytowa zamienia przejście tych podziałów na impulsy elektryczne. Sterownik nie dostaje gotowej pozycji bezpośrednio, tylko zlicza kolejne zmiany stanu, dlatego po zaniku zasilania trzeba zwykle odtworzyć punkt odniesienia.
Co robią kanały A i B
Dwa kanały są przesunięte fazowo o 90°, więc gdy jeden wyprzedza drugi, sterownik wie, w którą stronę obraca się wał. To rozwiązanie jest proste, a jednocześnie bardzo skuteczne: kierunek nie zależy od osobnego czujnika, tylko od relacji faz między sygnałami. W praktyce oznacza to, że zamiana przewodów A i B odwróci znak zliczania, co bywa zaskakująco częstą pomyłką przy pierwszym podłączeniu.
Przeczytaj również: Migomat - co to jest i jak spawać? Pełny przewodnik!
Po co jest kanał Z
Impuls Z, nazywany też marką zerową, pojawia się raz na obrót i służy jako punkt referencyjny. To właśnie on pomaga sterownikowi wrócić do znanego położenia po procedurze bazowania. Bez tego sygnału da się mierzyć ruch, ale nie ma prostego sposobu, by po starcie od razu znać bezwzględną pozycję osi.
W praktyce najważniejsze jest jedno: im lepiej rozumiesz logikę zliczania, tym łatwiej odróżnisz problem mechaniczny od czysto elektrycznego, a to oszczędza sporo czasu na uruchomieniu.
Jakie sygnały wyjściowe spotyka się najczęściej
W dokumentacji HEIDENHAIN najczęściej przewijają się trzy grupy sygnałów inkrementalnych: 1 Vpp, TTL/RS-422 i HTL. Każdy z nich ma sens w innym układzie, a wybór interfejsu ma większe znaczenie niż sama nazwa czujnika, bo od niego zależy odporność na zakłócenia, wymagania wobec wejścia sterownika i długość sensownego okablowania.
| Sygnał | Co oznacza w praktyce | Gdzie sprawdza się najlepiej | Ograniczenia |
|---|---|---|---|
| 1 Vpp | Analogowe sinus i cosinus do bardzo dokładnej interpolacji | Serwonapędy i układy o wysokiej precyzji, gdy sterownik ma interpolator | Wrażliwszy na jakość ekranowania i parametry wejścia |
| TTL / RS-422 | Prostokątne sygnały różnicowe, zwykle 5 V | Większość układów automatyki i liczników szybkich impulsów | Trzeba pilnować terminacji i zgodności poziomów |
| HTL | Wyższy poziom napięciowy, często 10-30 V | PLC i prostsze wejścia przemysłowe, gdzie liczy się odporność | Zwykle mniejszy zapas dla bardzo szybkich aplikacji |
W prostszych układach zdarza się jeszcze wyjście typu open collector, ale przy automatyce przemysłowej i dłuższych trasach kabla zwykle wygrywa sygnał różnicowy, bo lepiej znosi zakłócenia. W systemach z kablami ekranowanymi długości przewodów mogą sięgać około 100 m, ale tylko wtedy, gdy zgadza się częstotliwość, terminacja i jakość całego toru.
Ja w praktyce dobieram sygnał nie do katalogu, tylko do elektroniki po drugiej stronie kabla. Jeśli wejście sterownika nie obsłuży danego standardu, żaden „lepszy” enkoder tego nie naprawi. Właśnie dlatego przy projektowaniu warto najpierw sprawdzić typ wejścia, a dopiero potem patrzeć na rozdzielczość i cenę.
To prowadzi do kolejnego pytania: jak dobrać rozdzielczość i interfejs tak, żeby układ pracował stabilnie, ale nie był przewymiarowany.
Jak dobrać rozdzielczość i interfejs do napędu
Rozdzielczość bywa opisywana jako liczba impulsów na obrót, czyli PPR, ale w sterowniku liczą się też zbocza. To znaczy, że z jednego okresu sygnału możesz uzyskać 1, 2 albo 4 zliczenia, zależnie od tego, jak elektroniką analizujesz kanały A i B. Przykład jest prosty: czujnik 1000 PPR może dać 1000, 2000 albo 4000 zliczeń na obrót, ale to nie jest to samo co automatycznie cztery razy lepsza dokładność całej osi.
- Mechanika ogranicza wynik równie mocno jak elektronika. Luz, bicie wału i niewspółosiowość potrafią zjeść korzyść z wyższej rozdzielczości.
- Częstotliwość wyjściowa musi pasować do prędkości. Przy zbyt wysokich obrotach sterownik może nie nadążyć z liczeniem impulsów.
- Interpolacja poprawia użyteczną rozdzielczość sygnałów sinusoidalnych, ale wymaga odpowiedniego odbiornika.
- Długość przewodu i sposób ekranowania wpływają na to, czy sygnał dotrze bez zniekształceń.
Ja zwykle zaczynam od prostego pytania: czy ważniejsza jest precyzja, czy odporność instalacji? Jeśli napęd pracuje blisko falownika, w trudnym środowisku i na dłuższych przewodach, często lepiej sprawdza się prostszy, solidniejszy interfejs niż ambitna rozdzielczość, której i tak nie wykorzystasz.
W praktyce pomaga też trzymanie się jednej zasady: nie projektuj układu „na styk”. Zostaw zapas częstotliwości, margines dla prędkości obrotowej i rezerwę po stronie wejścia sterownika. To właśnie ten zapas najczęściej decyduje, czy maszyna pracuje płynnie, czy tylko działa na papierze.
Kiedy wybrać model inkrementalny, a kiedy absolutny
Porównanie tych dwóch technologii ma sens tylko wtedy, gdy patrzy się na cały cykl pracy maszyny, a nie na sam koszt elementu. W systemie inkrementalnym po utracie zasilania pozycja znika wraz z impulsami i trzeba ją odzyskać przez bazowanie. W systemie absolutnym pozycja jest dostępna od razu po starcie, co bywa ważne w maszynach, które nie mogą tracić czasu na odnajdywanie zera.
| Kryterium | Rozwiązanie inkrementalne | Rozwiązanie absolutne |
|---|---|---|
| Start po włączeniu | Wymaga odczytu punktu referencyjnego | Pozycja dostępna od razu |
| Reakcja na zanik zasilania | Trzeba ponownie zbudować odniesienie | Pozycja zwykle zostaje zachowana |
| Koszt i prostota | Zwykle niższe i prostsze w integracji | Zwykle droższe i bardziej wymagające |
| Zastosowanie | Osie, gdzie homing jest akceptowalny | Układy, w których restart bez bazowania oszczędza czas lub ryzyko |
Jeśli masz klasyczną oś w automatyce lub w maszynie warsztatowej i bazowanie nie przeszkadza, układ inkrementalny nadal jest bardzo rozsądnym wyborem. Jeśli jednak utrata położenia mogłaby zatrzymać proces, zwiększyć odpad albo wydłużyć przezbrojenie, wtedy przewagę zwykle ma enkoder absolutny. To nie jest kwestia mody, tylko realnego kosztu przestoju.
Po tej decyzji zostaje już praktyka montażu, a tam właśnie wychodzą błędy, które najłatwiej przeoczyć na etapie projektu.
Na co uważać przy montażu i uruchomieniu
Według Renishaw jednym z najczęstszych powodów problemów jest niewłaściwe uziemienie i ekranowanie, i w praktyce bardzo często to się potwierdza. Zły ekran, pętla masy albo prowadzony obok kabla silnikowego przewód sygnałowy potrafią wywołać gubienie impulsów, fałszywe zliczenia i zanik impulsu referencyjnego. Dlatego ja zawsze zaczynam od porządku w okablowaniu, zanim zacznę podejrzewać sam czujnik.
Przy każdej ingerencji w okablowanie traktuję procedurę odłączenia i zabezpieczenia zasilania jako obowiązkową. To drobiazg organizacyjny, ale przy osiach i falownikach ważniejszy niż sama wygoda pomiaru.
- Oddziel przewód sygnałowy od przewodów zasilających silnik i falownik.
- Sprawdź, czy ekran jest podłączony zgodnie z zaleceniami producenta, a nie „na oko”.
- Upewnij się, że mechaniczny luz, bicie i odległość między głowicą a tarczą mieszczą się w specyfikacji.
- Zweryfikuj, czy wejście licznika lub PLC ma odpowiednią terminację i poziom napięciowy.
- Po uruchomieniu sprawdź kierunek obrotów, działanie kanału Z i zachowanie przy maksymalnej prędkości.
- Przed dotknięciem przewodów wyłącz zasilanie i zabezpiecz maszynę przed przypadkowym startem.
| Objaw | Najbardziej prawdopodobna przyczyna | Co sprawdzić najpierw |
|---|---|---|
| Pozycja „ucieka” po starcie | Brak bazowania albo utrata odniesienia | Procedurę home i odczyt markera Z |
| Oś liczy w złą stronę | Zamienione A i B | Przebieg fazowy oraz kolejność przewodów |
| Impulsy znikają przy większej prędkości | Za mała dopuszczalna częstotliwość wejścia | Parametry sterownika i częstotliwość sygnału |
| Pojawiają się losowe błędy | Zakłócenia, ekran, masa, prowadzenie kabla | Uziemienie, ekranowanie i trasę przewodów |
| Marker referencyjny nie jest łapany | Rozjazd mechaniczny lub zbyt słaby sygnał | Pozycję głowicy, szczelinę i czystość układu |
W warsztacie i na hali najczęściej nie psuje się teoria, tylko drobiazgi wokół niej: za ciasny promień gięcia kabla, zabrudzona optyka, źle ustawiona głowica albo zbyt agresywne prowadzenie przewodu przy falowniku. To są rzeczy banalne, ale właśnie one najczęściej odróżniają stabilny układ od takiego, który co kilka dni wymaga interwencji.
Kiedy te podstawy są dopilnowane, można myśleć nie o gaszeniu pożarów, lecz o tym, jak zbudować układ, który od początku będzie odporny na warunki pracy.
Co w praktyce najbardziej poprawia niezawodność całego układu
Jeśli mam uprościć temat do kilku reguł z codziennej pracy, to powiedziałbym tak: wybieraj interfejs pod sterownik, rozdzielczość pod realną mechanikę, a ekranowanie pod środowisko elektromagnetyczne. Nie odwrotnie. W automatyce i elektryce taki porządek myślenia oszczędza więcej czasu niż gonienie za najwyższą liczbą impulsów w katalogu.
Najlepiej sprawdza się podejście warstwowe: najpierw pewny montaż, potem czyste sygnały, dopiero na końcu podbijanie rozdzielczości i dodatkowa interpolacja. Gdy te trzy poziomy są spójne, enkoder przestaje być źródłem niespodzianek, a zaczyna być po prostu solidnym elementem układu napędowego.
Jeżeli projekt masz już na stole, zacznij od sprawdzenia wejść sterownika, dopuszczalnej częstotliwości i schematu uziemienia, bo właśnie te trzy rzeczy najczęściej decydują o tym, czy całość zadziała pewnie od pierwszego uruchomienia.
