Obniżenie napięcia w obwodzie to nie detal z podręcznika, tylko jedna z częstszych przyczyn niestabilnej pracy oświetlenia, napędów i układów sterowania. W tym tekście wyjaśniam, skąd bierze się spadek napięcia, jak go policzyć dla obwodów AC i DC, kiedy staje się problemem oraz co zrobić, żeby instalacja działała pewnie także pod obciążeniem. Dorzucam też praktyczne progi oceny i wskazówki pomiarowe, bo w warsztacie i automatyce teoria bez sprawdzenia w terenie zwykle nie wystarcza.
Najważniejsze rzeczy do zapamiętania
- Najmocniej wpływają długość przewodu, prąd obciążenia, przekrój żyły, materiał oraz jakość połączeń.
- W prostych obwodach wystarcza wzór U = I × R, ale przy dłuższych liniach i zasilaniu AC warto patrzeć szerzej niż tylko na sam opór przewodu.
- W praktyce projektowej często celuje się w około 3% dla oświetlenia i 5% łącznie dla innych obwodów niskiego napięcia.
- Układy 24 V DC są szczególnie wrażliwe, bo kilka woltów straty potrafi wywołać reset sterownika, błąd czujnika albo odpadanie przekaźnika.
- Najtańsze poprawki to krótsza trasa, lepsze styki i większy przekrój przewodu.
Czym jest obniżenie napięcia w obwodzie i kiedy staje się problemem
W każdym przewodzie i na każdym połączeniu elektrycznym występuje pewna rezystancja lub impedancja, więc napięcie nie pozostaje identyczne na całej długości instalacji. Im większy prąd i im dłuższa droga do odbiornika, tym większa różnica między źródłem a końcem linii. To zjawisko samo w sobie jest normalne; kłopot zaczyna się wtedy, gdy urządzenie dostaje za mało energii, żeby pracować stabilnie.
Ja rozróżniam tu dwie sytuacje. Pierwsza to naturalna strata na przewodzie, którą trzeba uwzględnić przy projekcie. Druga to sytuacja, w której połączenia są słabe, kabel ma zbyt mały przekrój albo obciążenie jest zbyt duże i instalacja zaczyna działać na granicy. Wtedy pojawiają się przygasające lampy, głośniejsze styczniki, resetujące się sterowniki i grzejące się zaciski.
W automatyce to szczególnie ważne, bo część układów działa poprawnie tylko w wąskim przedziale napięcia zasilania. Gdy na końcu przewodu zostaje zbyt mało, urządzenie nie zawsze od razu gaśnie. Często najpierw zaczyna pracować niestabilnie, a dopiero potem pojawia się awaria. To właśnie dlatego warto patrzeć na to zjawisko nie jak na drobiazg, lecz jak na parametr projektu.
Skoro wiadomo już, czym jest ten efekt, naturalnym następnym krokiem jest sprawdzenie, co go realnie wzmacnia.
Co najczęściej powoduje ubytek napięcia
W praktyce przyczyny są zwykle bardzo konkretne i rzadko ograniczają się do jednego czynnika. Najczęściej problem wynika z kombinacji kilku słabszych elementów, które razem dają zbyt duży efekt.
| Czynnik | Dlaczego zwiększa stratę | Co zwykle pomaga |
|---|---|---|
| Długość trasy | Im dłuższy przewód, tym większy opór całego toru prądowego. | Skrócenie trasy, zmiana układu zasilania, lokalny zasilacz bliżej odbiornika. |
| Mały przekrój żyły | Cieńszy przewód ma większą rezystancję i szybciej traci napięcie pod obciążeniem. | Większy przekrój lub podział obciążenia na kilka linii. |
| Materiał przewodu | Aluminium ma wyższą rezystywność niż miedź, więc przy tym samym przekroju strata jest większa. | Wybór miedzi tam, gdzie instalacja ma być kompaktowa i odporna na spadki. |
| Duży prąd rozruchowy | Silniki, cewki i zasilacze impulsowe mogą przez chwilę pobierać znacznie więcej niż prąd znamionowy. | Uwzględnienie prądu startowego, soft start, falownik, lepszy dobór przewodów. |
| Słabe połączenia | Luźny zacisk, utleniony styk lub uszkodzony konektor potrafią dodać lokalny opór większy niż sam kabel. | Dokręcenie z właściwym momentem, kontrola styków, wymiana zużytych elementów. |
| Temperatura | Wraz ze wzrostem temperatury rezystancja przewodów rośnie, więc rośnie też strata. | Lepsze prowadzenie kabli, wentylacja szafy, odpowiedni zapas przekroju. |
Najczęściej widzę, że ludzie przeceniają sam kabel, a nie doceniają połączeń. Tymczasem jeden przegrzany lub niedokręcony zacisk potrafi zrobić więcej szkody niż kilka metrów dobrze dobranej linii. Z tego powodu dobry projekt zaczyna się od obliczeń, ale kończy dopiero na porządnym montażu.
Jak policzyć go bez zgadywania
Najprostszy sposób to prawo Ohma. W obwodzie prądu stałego lub przy uproszczonej ocenie obwodu rezystancyjnego liczę stratę tak:
U = I × R
gdzie U to różnica napięcia, I to prąd, a R to opór toru prądowego. Dla przewodu można przyjąć wzór:
R = ρ × l / S
W praktyce oznacza to, że potrzebuję długości przewodu, przekroju żyły i rezystywności materiału. Dla miedzi przy temperaturze odniesienia często przyjmuje się wartość około 0,0175 Ω·mm²/m, a dla aluminium około 0,0282 Ω·mm²/m. Przy obwodach jednofazowych trzeba pamiętać o drodze tam i z powrotem, więc długość liczy się zwykle podwójnie.
Przy trójfazie używa się innego przybliżenia, a dla obwodów AC dochodzi jeszcze impedancja, zwłaszcza przy większych mocach i dłuższych liniach. Na etapie szybkiej oceny wystarcza jednak model roboczy, który pozwala wychwycić błąd projektowy zanim trafi on do szafy sterowniczej albo na halę.
| Rodzaj obwodu | Przykładowe dane | Wynik | Co z tego wynika |
|---|---|---|---|
| 24 V DC | 5 A, 10 m w jedną stronę, Cu 0,75 mm² | Około 2,33 V, czyli 9,7% | Za dużo jak na większość obwodów sterowania. |
| 230 V 1-fazowy | 16 A, 30 m w jedną stronę, Cu 2,5 mm² | Około 6,72 V, czyli 2,9% | Wynik blisko typowego progu projektowego. |
| 400 V 3-fazowy | 25 A, 30 m, Cu 4 mm² | Około 5,7 V, czyli 1,4% | Bezpieczny zapas w typowym układzie zasilania. |
Najbardziej praktyczny wniosek jest prosty: przy niskich napięciach nawet mała strata w woltach staje się dużym procentem. Dlatego obwód 24 V wymaga dużo większej dyscypliny niż klasyczne zasilanie 230 V. Z takiego obliczenia od razu widać, które instalacje są wrażliwe, a które mają jeszcze zapas.
To prowadzi już wprost do tego, jak taki ubytek zachowuje się w realnych urządzeniach.
Jak wpływa na maszyny, automatykę i oświetlenie
W maszynach i układach automatyki efekt nie kończy się na słabszym świeceniu lampy. Często zaczyna się od drobnych objawów, które łatwo zignorować, a kończy na przestoju. Właśnie tutaj zjawisko staje się praktyczne, bo wpływa na stabilność procesu, bezpieczeństwo i żywotność podzespołów.
- Oświetlenie może przygasać albo migotać, zwłaszcza przy załączaniu większych odbiorników.
- Silniki tracą moment, pobierają większy prąd i szybciej się nagrzewają.
- Styczniki i przekaźniki zaczynają brzęczeć, odpuszczać lub zadziałać niepewnie.
- PLC i sterowniki mogą się resetować, jeśli zasilanie siada poniżej progu pracy.
- Czujniki i elementy wykonawcze potrafią zgłaszać błędy lub działać z opóźnieniem.
- Grzałki i układy zasilania procesów grzeją wolniej, a czas cyklu wydłuża się bez widocznej przyczyny.
W warsztacie szczególnie zdradliwe są układy 24 V DC. Na papierze wyglądają niewinnie, ale wystarczy zbyt długa linia z cienkiego przewodu i już na końcu obwodu napięcie spada poniżej wymaganego minimum. Efekt bywa mylący, bo operator widzi niestabilną pracę maszyny, a nie przyczynę w kablu albo w złączu.
Jeżeli zjawisko zaczyna przeszkadzać, trzeba przejść od objawów do działań korygujących. I to właśnie jest moment na sensowne ograniczenie strat w instalacji.
Jak ograniczyć spadek napięcia w instalacji
Tu zwykle wygrywa prostota, nie magia. Ja zaczynam od trzech pytań: czy przewód może być krótszy, czy może być grubszy i czy odbiornik da się zasilić bliżej źródła. W większości przypadków odpowiedź na przynajmniej jedno z nich daje szybki efekt.
- Zwiększ przekrój przewodu, jeśli instalacja ma długie odcinki albo duży prąd roboczy.
- Skróć trasę, prowadząc zasilanie bardziej bezpośrednio do odbiornika.
- Wybierz miedź, gdy potrzebujesz mniejszej rezystancji i większej niezawodności połączeń.
- Podziel obciążenie na kilka obwodów zamiast obciążać jedną linię do granic możliwości.
- Postaw zasilacz bliżej odbiornika, szczególnie w układach 24 V DC i przy rozproszonych czujnikach.
- Sprawdź zaciski i złącza, bo ich jakość często decyduje bardziej niż sam metr przewodu.
- Uwzględnij rozruch silników oraz elementy o dużym poborze chwilowym, zamiast liczyć wyłącznie prąd znamionowy.
Nie traktowałbym jednak zwiększania przekroju jako jedynego wyjścia. Czasem bardziej opłaca się zmienić architekturę zasilania, dołożyć lokalny zasilacz albo uporządkować rozdział obciążeń. W szafach sterowniczych i liniach technologicznych takie decyzje bywają ważniejsze niż sama cena przewodu.
Jeśli instalacja już działa, kolejny krok to nie zgadywanie, tylko pomiar w miejscu, w którym problem naprawdę powstaje.

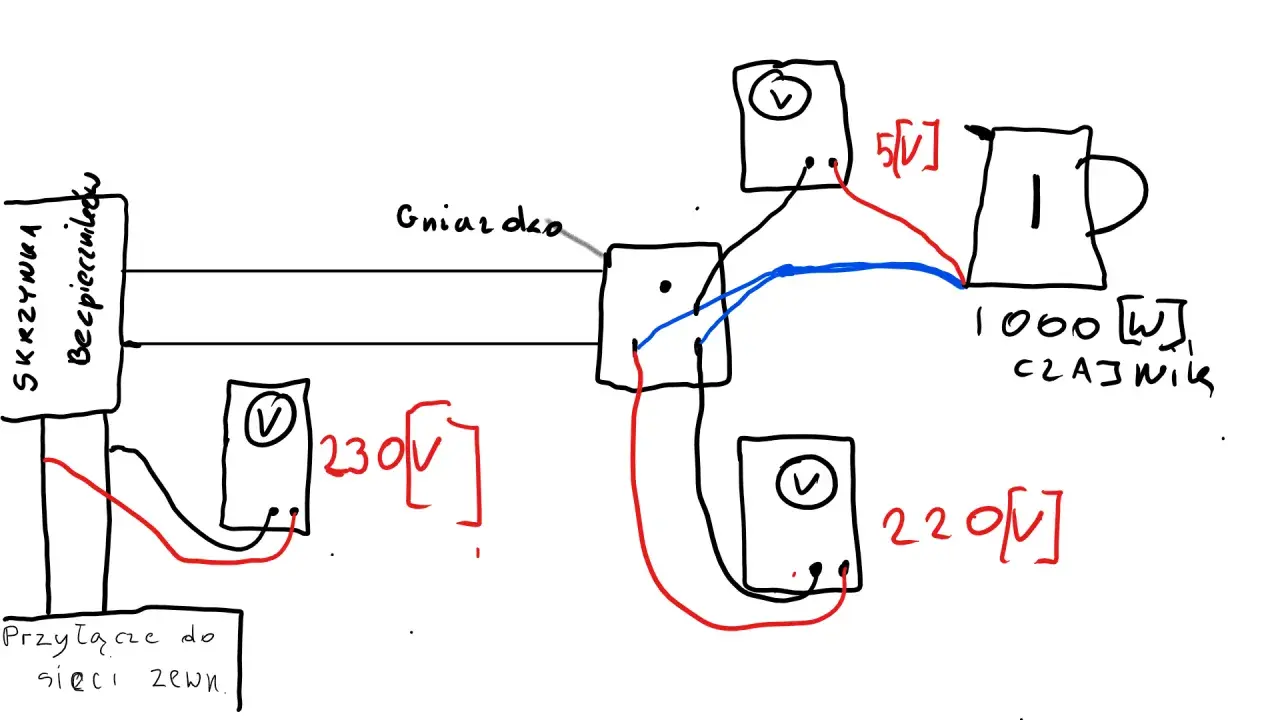

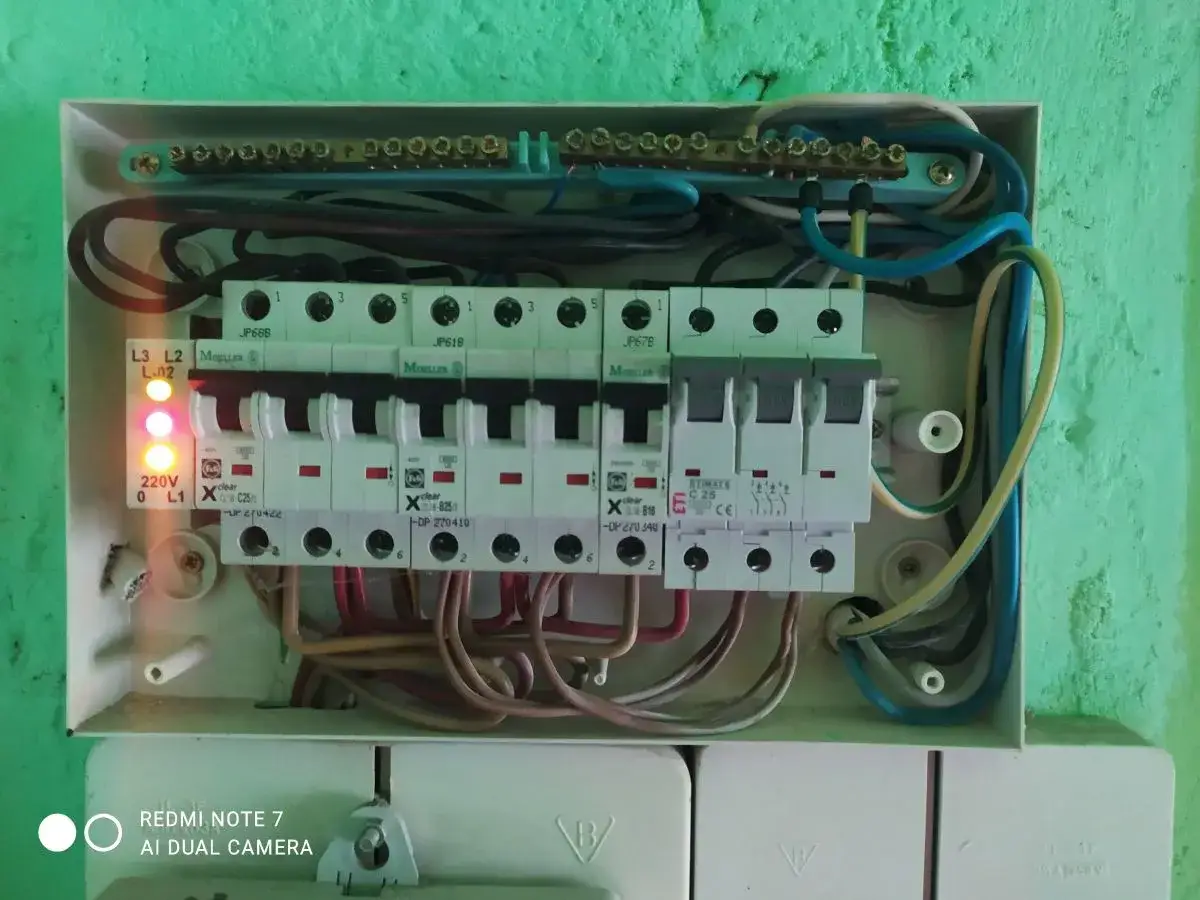

Jak sprawdzić problem w terenie
W praktyce najlepiej mierzyć napięcie pod obciążeniem, a nie na jałowo. To bardzo ważne rozróżnienie, bo instalacja może wyglądać idealnie bez obciążenia, a po załączeniu maszyny natychmiast ujawnia słaby punkt. Ja zaczynam od porównania napięcia przy źródle i przy odbiorniku, a potem sprawdzam kolejne odcinki toru prądowego.
- Zmierz napięcie przy zasilaczu lub rozdzielnicy.
- Zmierz napięcie bezpośrednio na odbiorniku, kiedy pracuje pod obciążeniem.
- Porównaj wyniki i policz różnicę w woltach oraz w procentach.
- Jeśli ubytek jest zbyt duży, sprawdź po kolei przewód, złącza, zaciski i miejsca przejść przez aparaturę.
- Odczytaj jednocześnie prąd obciążenia, bo bez niego trudno ocenić, czy wynik jest normalny.
Warto też sprawdzić temperaturę połączeń. Nagrzany zacisk, złącze lub gniazdo często zdradza miejsce, w którym pojawił się dodatkowy opór. W niskich napięciach korzystam też z pomiaru w milivoltach na poszczególnych sekcjach, bo wtedy łatwiej wskazać, który fragment toru robi największą różnicę.
Takie sprawdzenie ma sens tylko wtedy, gdy wiadomo, czy otrzymany wynik mieści się jeszcze w rozsądnych granicach. I tu przydaje się prosty punkt odniesienia.
Jak ocenić, czy wynik mieści się w rozsądnych granicach
W projektach niskiego napięcia często przyjmuje się orientacyjnie, że obwody oświetleniowe nie powinny przekraczać około 3%, a inne obwody około 5% łącznej straty napięcia. W Polsce w praktyce odnosi się to do zasad projektowych dla instalacji nN, ale ja traktuję te wartości przede wszystkim jako bezpieczny punkt odniesienia, a nie jako jedyny filtr decyzyjny.
| Napięcie systemu | 3% | 5% | Co to oznacza w praktyce |
|---|---|---|---|
| 24 V | 0,72 V | 1,20 V | Nawet mały ubytek może przeszkadzać układom sterowania i czujnikom. |
| 230 V | 6,9 V | 11,5 V | To zwykle zakres, w którym instalacja nadal może pracować poprawnie. |
| 400 V | 12 V | 20 V | Najważniejsze jest zachowanie zapasu przy rozruchu i większych obciążeniach. |
W układach 24 V DC patrzę jeszcze ostrzej niż na sam procent. Kluczowe pytanie brzmi: ile napięcia zostaje przy odbiorniku, gdy jednocześnie pracują wszystkie elementy i pojawia się prąd rozruchowy. Jeśli producent sterownika, czujnika albo zaworu podaje minimalne napięcie pracy, to właśnie ten próg powinien decydować o ocenie, a nie tylko ogólna reguła procentowa.
To już wystarcza, żeby przejść do kilku decyzji projektowych, które naprawdę oszczędzają czas i pieniądze.
Trzy decyzje projektowe, które oszczędzają najwięcej kłopotów
W swojej praktyce widzę trzy rozwiązania, które najczęściej robią największą różnicę. Nie są efektowne, ale są skuteczne, a właśnie o to chodzi w elektryce i automatyce.
- Nie dobieraj przewodu tylko pod prąd znamionowy. Jeśli trasa jest długa, musi się liczyć również ubytek napięcia i warunki pracy w szafie lub przy maszynie.
- Planuj zasilanie z zapasem miejsca i długości. Każdy dodatkowy metr w szafie albo na linii montażowej kosztuje później więcej niż rozsądny margines przy projekcie.
- Sprawdzaj realne obciążenie po uruchomieniu. Wynik na papierze jest tylko pierwszym krokiem; dopiero pomiar pod obciążeniem pokazuje, czy instalacja ma stabilny margines.
Jeżeli miałbym zostawić jedną praktyczną myśl, to tę: w dobrze zaprojektowanej instalacji napięcie nie powinno być zaskoczeniem ani dla elektroniki, ani dla człowieka. Gdy przewody, połączenia i zasilacze są dobrane z głową, cały układ pracuje ciszej, chłodniej i po prostu pewniej.
