Obciążalność długotrwała przewodów to po prostu maksymalny prąd ciągły, jaki żyła może przenosić bez przekroczenia temperatury izolacji. W praktyce nie decyduje o tym wyłącznie przekrój, ale też sposób ułożenia, temperatura otoczenia, liczba sąsiednich kabli i materiał przewodu. W tym tekście pokazuję, jak czytać tabele, gdzie najłatwiej się pomylić i kiedy lepiej od razu wybrać większy przekrój, zwłaszcza w warsztacie, hali produkcyjnej i automatyce.
Najważniejsze zasady, które warto mieć pod ręką przed doborem przewodu
- Najpierw liczę prąd obciążenia, potem sprawdzam zabezpieczenie, a dopiero na końcu przekrój.
- Temperatura otoczenia i grupowanie kabli potrafią obniżyć dopuszczalny prąd nawet o kilkadziesiąt procent.
- Tabela katalogowa jest punktem startu, nie gotową odpowiedzią dla każdej instalacji.
- Przy długich odcinkach trzeba równolegle patrzeć na spadek napięcia, nie tylko na nagrzewanie żyły.
- W automatyce trzeba brać pod uwagę także obciążenia nieliniowe, przewód neutralny i gęste prowadzenie w szafie.
Dlaczego obciążalność długotrwała przewodów nie jest jedną stałą liczbą
Najprostsza definicja brzmi: to największy prąd, jaki przewód może przewodzić w pracy ciągłej, bez przekroczenia dopuszczalnej temperatury żyły i izolacji. To ważne rozróżnienie, bo jednorazowy rozruch silnika, krótki impuls czy zwarcie to zupełnie inne zjawiska niż wielogodzinna praca pod obciążeniem. Kabel może „wytrzymać” chwilowy skok prądu, a jednocześnie przegrzewać się przy długim obciążeniu, jeśli warunki oddawania ciepła są słabe.
W praktyce patrzę na to tak: prąd obciążenia Ib nie może przekroczyć prądu zabezpieczenia In, a zabezpieczenie nie może być większe niż dopuszczalny prąd ciągły przewodu Iz. W skrócie zapisuję to jako Ib <= In <= Iz. Przy bezpiecznikach i wyłącznikach dochodzi jeszcze sprawdzenie, czy aparat ochronny zadziała zanim przewód wejdzie w niebezpieczny reżim cieplny. Dzięki temu doboru nie robi się „na oko”, tylko z zachowaniem marginesu bezpieczeństwa.
To właśnie dlatego dwa kable o tym samym przekroju mogą mieć zupełnie inną obciążalność w zależności od warunków. W warsztacie metalowym albo na hali z automatyką nie pracuję na samej liczbie z katalogu, tylko na rzeczywistym środowisku pracy. I tu zaczynają się różnice, które naprawdę zmieniają wynik.
Co najbardziej zmienia dopuszczalny prąd przewodu
Największy błąd początkujących polega na patrzeniu wyłącznie na mm². Przekrój jest ważny, ale równie istotne są: materiał żyły, rodzaj izolacji, temperatura otoczenia, sposób ułożenia i to, czy obok biegną inne obciążone obwody. W praktyce właśnie te czynniki robią największą różnicę w hali, szafie sterowniczej i na trasach kablowych.
Materiał żyły i rodzaj izolacji
Miedź i aluminium nie zachowują się tak samo. Przy tym samym przekroju aluminium ma większą rezystywność, więc zwykle trzeba dobrać większy przekrój, żeby osiągnąć podobną obciążalność. W instalacjach maszynowych i sterowniczych najczęściej wygrywa miedź, bo łatwiej ją poprowadzić, zacisnąć i zmieścić w ograniczonej przestrzeni. Aluminium częściej spotyka się w zasilaniu głównym, gdzie oszczędność masy i ceny ma sens, ale połączenia trzeba zrobić wyjątkowo starannie.
Drugim filarem jest izolacja. PVC i XLPE nie pracują tak samo termicznie: izolacja o wyższej dopuszczalnej temperaturze zwykle pozwala na większy prąd, ale tylko wtedy, gdy reszta warunków też jest korzystna. Sama „mocniejsza” izolacja nie rozwiązuje problemu, jeśli kabel jest upchany w rurze, obok kilku innych obwodów i jeszcze biegnie przy źródle ciepła.
Temperatura otoczenia
Wiele tabel bazuje na temperaturze odniesienia 30°C dla instalacji w powietrzu. Jeśli realnie masz więcej, trzeba zastosować współczynnik korygujący. W praktyce to właśnie on często przesądza, czy przewód zostaje przy swoim przekroju, czy trzeba go podnieść o jeden stopień.
| Temperatura otoczenia | Współczynnik korekcyjny |
|---|---|
| 30°C | 1,00 |
| 35°C | 0,95 |
| 40°C | 0,89 |
| 45°C | 0,84 |
| 50°C | 0,77 |
Jeżeli obwód pracuje w hali nagrzewanej, przy piecu, suszarce, spawarce albo w zamkniętej szafie z małą wentylacją, tych liczb nie wolno ignorować. W praktyce 40-50°C nie jest wyjątkiem, tylko normalnym warunkiem pracy w wielu zakładach. To oznacza, że kabel dobrany „na styk” przy 30°C może po prostu przestać być bezpieczny.
Grupowanie kabli
Kiedy kilka obwodów biegnie razem w korytku, rurze lub kanale, oddawanie ciepła pogarsza się bardzo szybko. To dlatego tak często trzeba stosować współczynnik grupowania. Dla przewodów ułożonych ciasno obok siebie spadek obciążalności jest odczuwalny już przy dwóch wspólnych obwodach, a przy większej liczbie robi się naprawdę poważny.
| Liczba podobnie obciążonych obwodów | Współczynnik korekcyjny |
|---|---|
| 1 | 1,00 |
| 2 | 0,80 |
| 3 | 0,70 |
| 4 | 0,65 |
| 5 | 0,60 |
Właśnie tu najczęściej popełnia się błąd w automatyce: obwody wyglądają na osobne, ale termicznie zachowują się jak jedna grupa. Jeśli w tej samej trasie idą zasilanie silnika, przewód sterowania i kilka linii pomocniczych, realna obciążalność spada. Dla mnie to jeden z tych momentów, w których praktyka wygrywa z katalogowym optymizmem.
Przeczytaj również: Drut 308LSi - Spawanie nierdzewki bez tajemnic. Poradnik
Sposób ułożenia
Przewód w otwartym powietrzu chłodzi się lepiej niż ten sam przewód w rurze osłonowej, w kanale bez wentylacji albo w ciasnej szafie. Dlatego w normach i kartach katalogowych osobno opisuje się ułożenie w powietrzu, w ziemi, w rurze, na drabince kablowej czy w korycie. Ten sam przekrój może mieć zupełnie inne wartości w zależności od metody prowadzenia.
Jeśli nie mam pewności, który wariant pasuje do rzeczywistej trasy, wybieram ostrożniejszy. To zwykle rozsądniejsze niż późniejsze szukanie przyczyny przegrzewania lub losowego wyzwalania zabezpieczeń. Z tego samego powodu przechodzę teraz do tego, jak taką tabelę czytać bez zgadywania.
Jak czytać tabelę obciążalności bez zgadywania
W praktyce korzystam z prostego schematu. Najpierw identyfikuję kabel, potem warunki ułożenia, a dopiero potem przenoszę wynik do projektu. Tabele z kart katalogowych producentów i z norm europejskich są przydatne, ale tylko wtedy, gdy odpowiadają realnym warunkom instalacji, a nie „idealnemu” założeniu z biurka.
- Sprawdzam materiał żyły i rodzaj izolacji, bo to wyznacza bazowy zakres temperatur pracy.
- Dobieram metodę ułożenia zgodną z rzeczywistą trasą: powietrze, kanał, rura, ziemia, koryto lub szafa.
- Sprawdzam temperaturę otoczenia i stosuję odpowiedni współczynnik korekcyjny.
- Oceniam grupowanie kabli, czyli ile obwodów biegnie razem i jak blisko siebie są ułożone.
- Porównuję wynik z prądem obciążenia oraz z zabezpieczeniem i zostawiam margines na spadek napięcia.
Jeśli obwód ma długą trasę, nie kończę analizy na samym nagrzewaniu żyły. Na dłuższych odcinkach spadek napięcia może wymusić większy przekrój, nawet jeśli obciążalność cieplna jeszcze „się zgadza”. To szczególnie ważne przy zasilaniu maszyn, napędów i obwodów 24 V DC, gdzie każdy dodatkowy spadek napięcia jest odczuwalny szybciej niż w klasycznych obwodach 400 V.
W praktyce najważniejsza zasada brzmi: nie wybieram przewodu tylko po katalogowej liczbie amperów, ale po całym układzie pracy. Dopiero wtedy wynik ma sens i daje realny zapas bezpieczeństwa.
Jak wyglądają praktyczne wartości dla popularnych przekrojów

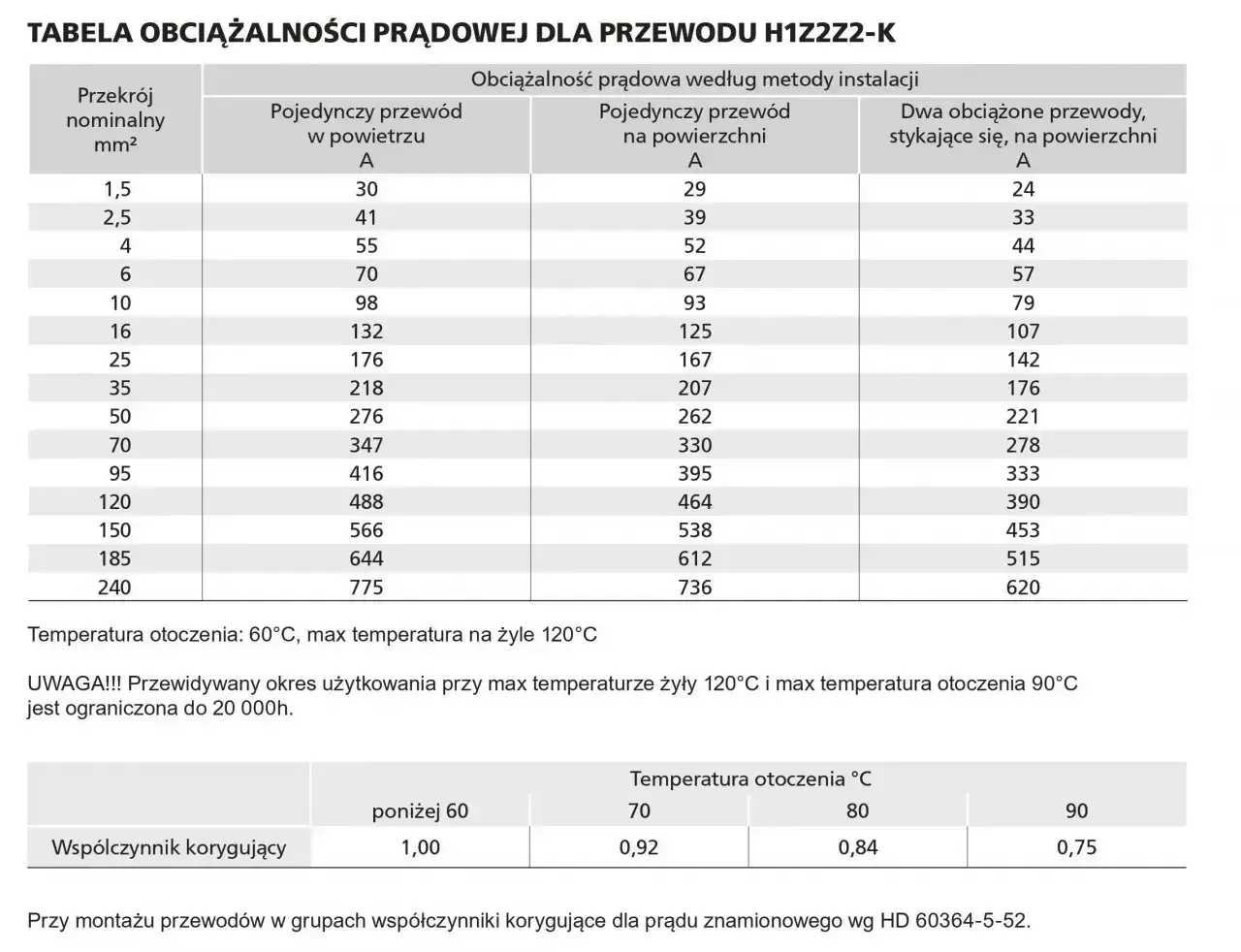

Poniższe wartości traktuję jako punkt odniesienia dla konkretnego katalogowego przykładu kabla pracującego w powietrzu przy 30°C. Nie są uniwersalną prawdą dla każdego przewodu, ale dobrze pokazują skalę zmian między przekrojami. To właśnie takie zestawienie pomaga szybko ocenić, czy dany obwód ma zapas, czy już porusza się po cienkim lodzie.
| Przekrój żyły | Prąd ciągły w powietrzu 30°C |
|---|---|
| 1,5 mm² | 19,5 A |
| 2,5 mm² | 25 A |
| 4 mm² | 34 A |
| 6 mm² | 43 A |
| 10 mm² | 59 A |
| 16 mm² | 81 A |
| 25 mm² | 107 A |
| 35 mm² | 129 A |
| 50 mm² | 157 A |
| 70 mm² | 199 A |
Ta tabela pokazuje coś bardzo praktycznego: skok między 2,5 mm² a 4 mm² nie jest kosmetyką. W dobrze wentylowanym układzie daje to już wyraźny zapas, a po uwzględnieniu temperatury i grupowania różnica bywa decydująca. Gdy widzę obwód z obciążeniem blisko 25 A, nie traktuję 2,5 mm² jako automatycznej odpowiedzi, tylko sprawdzam warunki montażu i plan na przyszłe dołożenie obciążenia.
Warto też pamiętać, że przy aluminium te same przekroje nie dadzą takiego samego komfortu pracy. Jeśli projekt ma być odporny na rozbudowę i pracę w cieple, miedź często daje po prostu więcej spokoju. To prowadzi wprost do błędów, które najczęściej psują cały dobór.
Najczęstsze błędy, które prowadzą do przegrzewania
Najczęściej widzę nie tyle zły wzór, ile zbyt optymistyczne założenia. Ktoś bierze przekrój „bo kiedyś działał”, ignoruje rzeczywistą temperaturę otoczenia i zakłada, że kilka kabli w jednym korycie nie zrobi różnicy. Z punktu widzenia termiki to właśnie te detale robią największą szkodę.
- Dobór tylko po prądzie zabezpieczenia, bez sprawdzenia prądu obciążenia i warunków ułożenia.
- Ignorowanie grupowania kabli w korycie, rurze albo szafie sterowniczej.
- Przyjmowanie 30°C jako stałej, choć realnie hala ma 40-50°C przy maszynach lub piecach.
- Traktowanie przewodu neutralnego jako „zawsze mało obciążonego” w układach z LED, zasilaczami impulsowymi, PLC i falownikami.
- Oszczędzanie na przekroju na długich trasach, a potem walka ze spadkiem napięcia i grzejącymi się zaciskami.
- Używanie tabeli dla innego typu kabla niż ten, który faktycznie trafił do instalacji.
Jak dobieram przewód do hali, maszyny i szafy sterowniczej
W praktyce nie ma jednego, uniwersalnego scenariusza. Inaczej dobiera się przewód do jednego silnika, inaczej do kilku obwodów na jednej trasie, a jeszcze inaczej do gęstej szafy sterowniczej. Mimo to schemat myślenia pozostaje ten sam: najpierw warunki cieplne, potem prąd, potem spadek napięcia i dopiero na końcu wygoda montażu.
| Sytuacja | Co robię w praktyce |
|---|---|
| Pojedynczy obwód na krótkiej trasie | Biorę tabelę bazową i sprawdzam, czy zabezpieczenie oraz warunki otoczenia nie wymuszają korekty. |
| Kilka kabli w jednym korycie | Liczy się współczynnik grupowania i często podnoszę przekrój o jeden stopień. |
| Hala gorąca lub okolice źródeł ciepła | Zakładam wyższą temperaturę otoczenia i nie ufam wartościom liczonym dla 30°C. |
| Długa linia do maszyny | Sprawdzam spadek napięcia, bo to on często wymusza większy przekrój niż sama termika. |
| Obciążenia nieliniowe | Kontroluję przewód neutralny i rozkład prądów, szczególnie przy LED, UPS i zasilaczach impulsowych. |
Największy praktyczny zysk daje mi jedna rzecz: zostawienie zapasu tam, gdzie instalacja naprawdę pracuje ciężko. Gdy trasa biegnie w cieple, w grupie i jeszcze ma w przyszłości dostać dodatkowe obciążenie, nie walczę o minimalny przekrój. W takich miejscach większy kabel zwykle okazuje się tańszy niż poprawki, przestoje i późniejsze wymiany odcinków.
W szafach sterowniczych dochodzi jeszcze sprawa miejsca na zaciski, promieni gięcia i porządku montażu. Nawet jeśli przewód „przechodzi” obliczeniowo, zbyt ciasne prowadzenie i słabe chłodzenie potrafią podnieść temperaturę lokalnie, właśnie przy połączeniach. A to już potrafi być słabszym punktem całej instalacji.
Co sprawdzam przed zamknięciem obwodu
Przed uruchomieniem zostawiam sobie krótką listę kontrolną, bo to oszczędza najwięcej czasu. Najpierw weryfikuję, czy prąd obciążenia nadal mieści się w założeniach projektu. Potem sprawdzam, czy zabezpieczenie odpowiada rzeczywistej charakterystyce obwodu, a nie tylko temu, co wygodnie wygląda na schemacie. Na końcu patrzę na trasę kablową, bo w praktyce to ona często zmienia termikę bardziej niż sam przekrój.
- Czy prąd obciążenia nadal odpowiada temu, co przyjąłem na etapie doboru.
- Czy temperatura otoczenia jest zgodna z założeniem, zwłaszcza przy maszynach i w szafach.
- Czy kabli nie dołożono po drodze do tej samej trasy bez ponownego przeliczenia grupowania.
- Czy zabezpieczenie ma właściwy prąd znamionowy i właściwą charakterystykę.
- Czy spadek napięcia nie przekracza sensownego poziomu na końcu linii.
- Czy zaciski, listwy i aparatura mają zapas termiczny wobec realnego obciążenia.
Jeśli mam zostawić jedną praktyczną zasadę, to taką: nie dobieram przewodu do samej wartości prądu na tabliczce odbiornika, tylko do całego środowiska pracy. Temperatura, sposób ułożenia, grupa kabli i długość trasy potrafią zmienić decyzję bardziej niż sam przekrój zapisany w katalogu. Właśnie dlatego spokojne sprawdzenie warunków przed montażem jest zawsze tańsze niż poprawki po pierwszym przegrzaniu.
