Skuteczny odciąg przy spawaniu i lutowaniu zaczyna się od jednego założenia: dym trzeba przechwycić jak najbliżej źródła, zanim rozleci się po warsztacie. W praktyce liczy się nie tylko sam wentylator, ale też kształt okapu, średnica kanałów, filtracja i to, czy układ nie zaburza osłony gazowej przy łuku. Poniżej pokazuję, jak podejść do tematu po warsztatowemu: rozsądnie, bez przepłacania i bez budowania instalacji, która działa tylko na papierze.
Najkrótsza droga do skutecznego odciągu to chwyt przy źródle, krótki kanał i wentylator dobrany do oporów, a nie do samej mocy.
- Wentylacja ogólna nie zastępuje odciągu miejscowego - ma wspierać, a nie przejmować całą robotę.
- Najważniejsze jest położenie ssawki - im bliżej łuku lub miejsca lutowania, tym łatwiej zebrać dym.
- Do jednego stanowiska zwykle wystarcza ramię odciągowe, krótki kanał i wentylator promieniowy.
- Za mała średnica przewodów i zbyt wiele kolan potrafią zabić przepływ nawet przy mocnym urządzeniu.
- Jeśli powietrze wraca do pomieszczenia, filtracja musi być realna, a nie tylko „na papierze”.
- Przy lutowaniu ten sam układ też ma sens, tylko zwykle można pracować z mniejszą wydajnością.
Co tak naprawdę ma robić odciąg przy spawaniu
W spawalni nie chodzi o samo „ruszenie powietrza”, tylko o wychwycenie dymu zanim zdąży wejść w strefę oddychania. To właśnie dlatego miejscowy odciąg jest ważniejszy niż zwykły wentylator wiszący w rogu warsztatu. Jak podkreśla CIOP, projekt zaczyna się od rozpoznania przepływu dymów i parametrów procesu, bo bez tego łatwo dobrać układ, który wygląda dobrze, ale praktycznie niewiele zbiera.
Ja patrzę na to w trzech warstwach. Pierwsza to chwyt przy źródle, czyli ramię, okap albo ssawka ustawiona przy jeziorku spawalniczym. Druga to transport, czyli kanały i wentylator zdolny pokonać opory instalacji. Trzecia to usunięcie zanieczyszczeń, czyli wyrzut na zewnątrz albo filtracja, jeśli powietrze ma wracać do hali. To samo dotyczy lutowania, choć tam zamiast ciężkiego pyłu częściej walczysz z drażniącymi oparami topników.
W praktyce warto pamiętać o jednym ograniczeniu: zbyt agresywny odciąg ustawiony w osi łuku może zaburzać osłonę gazową, szczególnie przy MIG/MAG. Dlatego skuteczny układ nie jest po prostu „mocny” - jest dobrze ustawiony. I właśnie od tego zależy, czy budowa odciągu ma sens, czy tylko doda hałasu w warsztacie.
Z czego zbudować prosty układ dla warsztatu
Jeśli myślę o prostym, sensownym odciągu do jednego stanowiska, rozbijam go na kilka elementów. To nie musi być od razu duża, fabryczna instalacja. Najczęściej wystarcza dobrze ustawione ramię, odpowiedni wentylator i przewód o takim przekroju, żeby nie dusić przepływu na starcie.
| Element | Po co jest | Na co zwracam uwagę |
|---|---|---|
| Ramię odciągowe lub okap boczny | Chwyt dymu możliwie blisko źródła | Sztywność, zasięg, szczelność przegubów i łatwość ustawienia |
| Kanał odciągowy | Transportuje zanieczyszczone powietrze | Jak najkrótsza trasa, mało kolan, sensowna średnica |
| Wentylator promieniowy | Pokonuje opory instalacji | Liczy się wydajność przy oporze, nie tylko maksymalna wartość z tabliczki |
| Separator iskier lub prefiltr | Chroni filtr i wentylator przed gorącymi drobinami | Przy pracach iskrzących to praktycznie obowiązkowy dodatek |

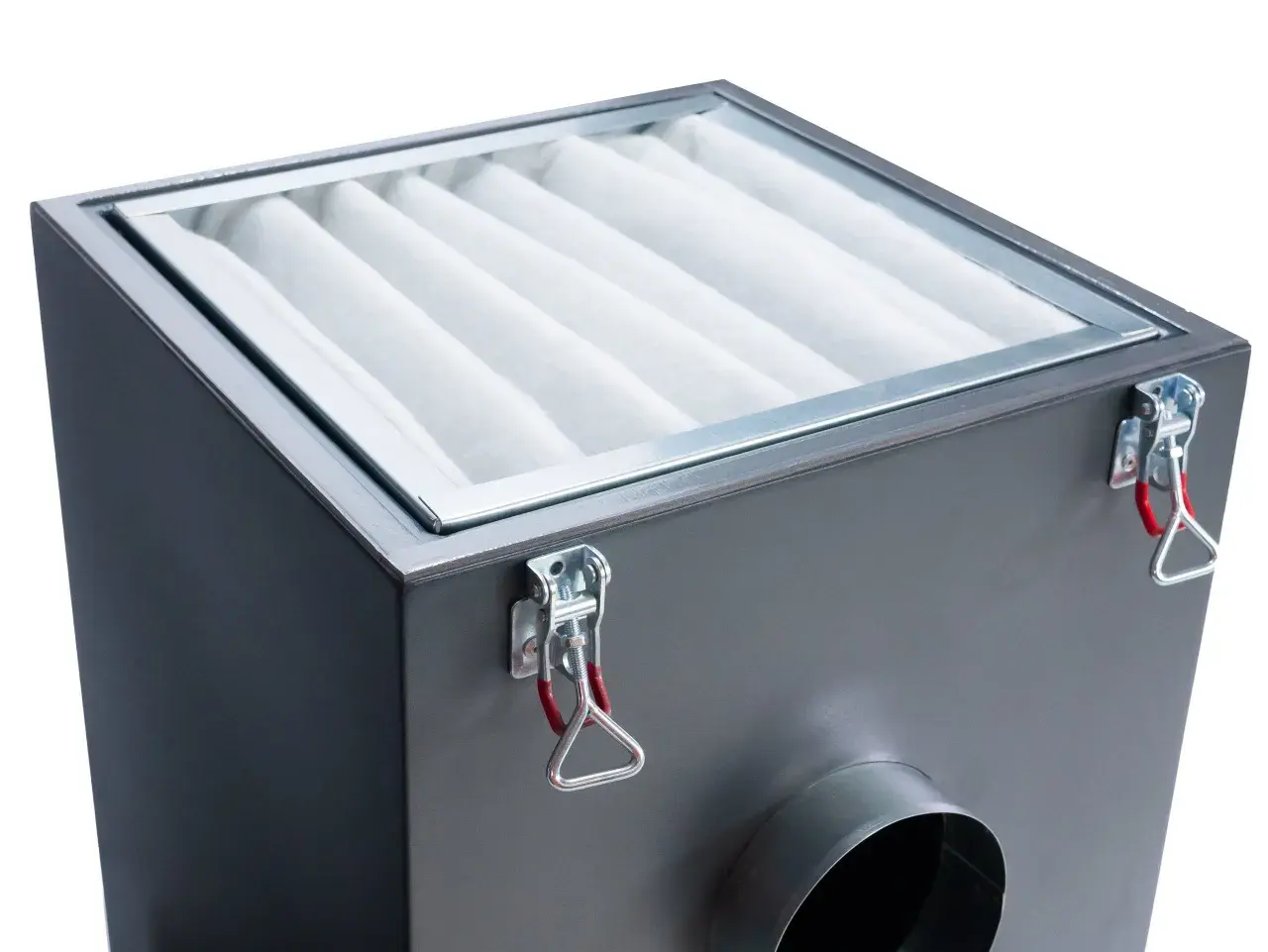

| Filtr patronowy lub wkład filtracyjny | Zatrzymuje drobny pył i część aerozoli | Wymaga czyszczenia, a czasem wymiany; zapchany filtr zabija przepływ |
| Wyrzutnia albo dobrze dobrana filtracja recyrkulacyjna | Kończy obieg powietrza | Jeśli oddychane powietrze ma wrócić do pomieszczenia, filtracja musi być realna |
Jeśli miałbym wskazać jeden element, który najczęściej robi różnicę, byłoby to ramię ustawione bliżej źródła niż „mocniejszy” wentylator. Dobrze zaprojektowany chwyt pozwala użyć mniejszej wydajności i mniej hałasuje, a to od razu poprawia komfort pracy. W tej układance szczególnie ważna jest też średnica kanału - zbyt wąski przewód szybko staje się wąskim gardłem.
W małym warsztacie najbezpieczniej myśleć o układzie z jednego stanowiska, krótkiej trasie i prostym serwisie. Gdy instalacja ma obsługiwać kilka punktów, lepiej od razu założyć bardziej przemyślane rozwiązanie niż doklejać kolejne odcinki „na chwilę”.
Jak złożyć układ krok po kroku
Ja zaczynam od miejsca pracy, nie od katalogu. Najpierw ustalam, czy chodzi o jedno stanowisko TIG, regularny MIG/MAG, czy raczej mieszankę spawania i lutowania. Dopiero potem wyznaczam trasę kanału i miejsce montażu wentylatora, bo układ trzeba dopasować do realnego sposobu pracy, a nie do marzeń o idealnym warsztacie.
- Określ proces i stanowisko - inne potrzeby ma lutowanie drobnych elementów, inne spawanie stali czarnej, a jeszcze inne praca przy ocynku lub stali nierdzewnej.
- Zaplanuj najkrótszą możliwą drogę - im mniej kolan i zwężeń, tym lepiej. Każdy dodatkowy łuk zwiększa opór i obniża skuteczność.
- Ustaw chwyt przy źródle - ramię lub okap powinny zbierać dym z boku albo lekko znad strefy pracy, ale bez wchodzenia w sam łuk.
- Dobierz wentylator do oporów układu - nie kieruj się wyłącznie maksymalnym przepływem z opakowania. W realnym układzie filtr, kanał i kolana zjadają zapas.
- Dodaj separację iskier i filtrację - przy pracach iskrzących nie puszczam wszystkiego prosto na filtr. Najpierw ochrona mechaniczna, potem dopiero docelowe oczyszczanie.
- Zapewnij wyrzut powietrza lub bezpieczny powrót po filtracji - jeśli powietrze wraca do hali, musi być naprawdę oczyszczone, a nie tylko „przepuszczone przez wkład”.
- Zrób test dymny - najprościej sprawdzić układ lekkim źródłem dymu, bibułą albo kadzidłem technicznym i zobaczyć, czy struga idzie do ssawki, a nie nad twarz.
Nie ustawiaj ssawki w osi łuku
To jeden z tych błędów, które w praktyce psują więcej niż zły zakup. Przy MIG/MAG zbyt silny i źle ustawiony wyciąg potrafi rozbić osłonę gazową, a wtedy rośnie ilość niezgodności i pogarsza się jakość spoiny. Dlatego przy tego typu pracy wolę ustawienie boczne, z krótkim dystansem do źródła, zamiast „dmuchania” wprost na łuk.
Przeczytaj również: Lutowanie twarde - Jak łączyć metale bez topienia? Poradnik
Do lutowania zwykle wystarczy mniej, ale precyzja ma większe znaczenie
Przy lutowaniu nie walczysz z tak dużą ilością dymu jak przy ciężkim spawaniu, ale opary topników i kalafonii też potrafią być uciążliwe. Tu nie trzeba ogromnej wydajności, za to liczy się dokładne ustawienie ssawki i cicha praca układu, żeby nie przeszkadzał przy precyzyjnej robocie. Właśnie dlatego ten sam warsztatowy odciąg może obsługiwać oba procesy, o ile nie jest przewymiarowany i nie zaburza pracy operatora.
Jak dobrać wydajność bez przewymiarowania
Najłatwiej popełnić dwa błędy naraz: kupić zbyt słaby wentylator albo wybrać za mały kanał, a potem próbować ratować sytuację większą liczbą obrotów. To zwykle nie działa. W praktyce lepiej myśleć o całym układzie jako o systemie, w którym wydajność musi pokonać opory, a nie tylko „wydmuchać” ładną liczbę m3/h na papierze.
| Rodzaj pracy | Co zwykle działa | Praktyczna uwaga |
|---|---|---|
| Lutowanie i lekkie prace precyzyjne | Niższa wydajność, krótki przewód, mała ssawka blisko punktu pracy | Najczęściej ważniejsza jest dokładność chwytu niż sama moc urządzenia |
| Jedno stanowisko MIG/MAG lub TIG w małym warsztacie | Ramię odciągowe, przewód o sensownej średnicy, wentylator promieniowy | Bezpiecznym punktem startowym bywa średnica 125-160 mm, przy czym 160 mm daje większy zapas |
| Intensywne spawanie, kilka zmian, więcej pyłu i dymu | Lepszy układ filtracji albo centralny odciąg | Tu DIY szybko przestaje być oszczędnością, a zaczyna być kompromisem |
Jeśli mam wskazać praktyczną zasadę, to jest nią krótki przewód, mało załamań i wentylator promieniowy zamiast osiowego. Wentylator osiowy kusi ceną, ale przy filtrze, kolanach i ramieniu odciągowym zwykle traci skuteczność zbyt szybko. To samo dotyczy kanału - mniejsza średnica wygląda oszczędnie, ale przy dymach spawalniczych bardzo łatwo staje się hamulcem całego układu.
W wielu warsztatach przy jednym stanowisku dobrze sprawdza się wydajność rzędu kilkuset do około 1200 m3/h, ale traktuję to jako punkt startowy, nie normę. Ostateczny wynik zależy od długości instalacji, filtrów, liczby kolan i tego, jak blisko źródła ustawisz ssawkę. Gdy dystans do łuku rośnie, potrzebujesz więcej zapasu, a wraz z nim rosną też hałas i koszt.
Najczęstsze błędy, które niszczą skuteczność
W odciągach spawalniczych najdroższe nie są same elementy, tylko błędy montażowe. Znam instalacje, które kosztowały więcej, niż powinny, a działały słabiej niż prostsze układy tylko dlatego, że ktoś pominął podstawy. Jeśli chcesz uniknąć rozczarowania, sprawdź te punkty zanim zamkniesz projekt.
- Za duża odległość ssawki od źródła - dym rozchodzi się szybciej, niż wentylator zdąży go złapać.
- Zbyt wiele kolan i zwężeń - każdy dodatkowy opór odbiera przepływ.
- Zły typ wentylatora - osiowy bywa tani, ale przy większych oporach szybko się „dusi”.
- Brak separacji iskier - przy pracach iskrzących filtr i wentylator zużywają się niepotrzebnie szybko.
- Wyrzut powietrza przy samym nawiewie świeżego powietrza - układ zaczyna krążyć sam wokół siebie.
- Brak konserwacji - zapchany filtr oznacza spadek przepływu, hałas i gorsze wychwytywanie dymu.
- Oparcie się wyłącznie na wentylacji ogólnej - to pomaga na tło, ale nie przechwytuje dymu u źródła.
Tu właśnie wychodzi różnica między instalacją „zrobioną” a instalacją „działającą”. W praktyce lepiej mieć prostszy układ, ale dobrze ustawiony i łatwy do czyszczenia, niż rozbudowaną konstrukcję, której nikt nie serwisuje. Tego typu detale najbardziej wpływają na realną ochronę spawacza.
Kiedy diy ma sens, a kiedy lepszy będzie gotowy system
Nie każdy warsztat potrzebuje od razu profesjonalnej stacji z pełną filtracją. Jeśli pracujesz okazjonalnie, masz jedno stanowisko i możesz wypuszczać powietrze na zewnątrz, prosty układ DIY bywa rozsądnym wyborem. Jeśli jednak spawasz często, mieszasz spawanie ze szlifowaniem albo chcesz ograniczyć ryzyko błędów projektowych, gotowy system zwykle wygrywa stabilnością i przewidywalnością.
| Wariant | Dla kogo | Plusy | Minusy | Budżet orientacyjny |
|---|---|---|---|---|
| Prosty układ DIY z odprowadzeniem na zewnątrz | Hobbysta, mały warsztat, jedno stanowisko | Najniższy koszt, prosta obsługa | Brak filtracji, większa zależność od poprawnego montażu | Około 700-2000 zł |
| Mobilny odciąg z filtracją | Mały warsztat usługowy | Mobilność, lepsza kontrola zanieczyszczeń | Wyższa cena, konieczność serwisowania filtrów | Około 4000-12000 zł |
| Instalacja centralna dla kilku stanowisk | Spawalnia lub większy zakład | Stabilna praca, łatwiejsze zarządzanie całym obszarem | Projekt, montaż i eksploatacja kosztują najwięcej | Od kilkunastu do kilkudziesięciu tysięcy złotych |
Gdy mówimy o spawaniu MIG/MAG, lutowaniu i pracy przy różnych materiałach, przydatna jest jeszcze jedna zasada: im bardziej zmienna jest praca, tym mniej opłaca się półśrodek. Wtedy gotowy system z sensowną filtracją i czujnym serwisem wygrywa z improwizacją. Jeśli natomiast robisz proste detale i możesz postawić odciąg bardzo blisko miejsca pracy, dobrze zaplanowany DIY naprawdę ma rację bytu.
OSHA opisuje typowy układ LEV jako zestaw, w którym okap, kanały, wentylator i oczyszczanie albo wyrzutnia pracują razem. To dobry punkt odniesienia także przy warsztatowych konstrukcjach: nie wystarczy jeden mocny element, potrzebna jest spójność całego zestawu. Tylko wtedy odciąg nie będzie gadżetem, ale realnym zabezpieczeniem pracy.
Na czym zyskasz najwięcej po uruchomieniu instalacji
Po pierwszym uruchomieniu nie szukałbym cudów w samym wentylatorze, tylko sprawdził trzy rzeczy: odległość ssawki od źródła, drożność kanałów i zachowanie filtrów po kilku godzinach pracy. To właśnie one najszybciej pokazują, czy układ ma sens. Jeśli dym nadal wędruje w stronę twarzy, zwykle problemem nie jest brak „mocy”, tylko zła geometria chwytu.
Przy okazji warto ustalić prosty rytm obsługi. Raz na jakiś czas sprawdzaj, czy przeguby ramienia trzymają pozycję, czy kanały nie są zapchane odpryskami i czy filtr nie stracił przepływu. Jeżeli spawasz i lutujesz w jednym miejscu, dobrze też oddzielić część brudną od czystej, żeby nie mieszać pyłu po szlifowaniu z delikatniejszymi pracami.
Największy zysk daje zwykle nie „większy odciąg”, tylko lepiej ustawiony odciąg. Gdy chwyt jest blisko źródła, kanał ma mało oporów, a wentylator pracuje w odpowiednim zakresie, nawet prosty system potrafi wyraźnie poprawić warunki w warsztacie. I właśnie taki układ warto budować, kiedy planujesz odciąg do spawania lub lutowania na własnym stanowisku.
