W praktyce odpowiedź na pytanie on off co to znaczy jest prosta: chodzi o dwa stany przełącznika, czyli załączenie i wyłączenie obwodu. W elektryce i automatyce za tym prostym skrótem stoją jednak ważne różnice w symbolach, pozycjach przełączników i bezpieczeństwie pracy. Pokażę tu, jak czytać oznaczenia ON i OFF, czym różni się wyłączenie od trybu czuwania oraz na co zwracać uwagę przy maszynach warsztatowych.
Najkrótsza odpowiedź o oznaczeniach ON i OFF
- ON oznacza załączenie obwodu, a OFF jego rozłączenie lub odłączenie sterowanego toru.
- Na urządzeniach spotkasz też symbole I i O, a czasem także 1 i 0.
- W automatyce ON/OFF może oznaczać nie tylko fizyczny przełącznik, ale też stan logiczny sygnału sterującego.
- OFF nie zawsze znaczy brak napięcia; czasem urządzenie przechodzi tylko w standby albo odcina część układu.
- Przy serwisie nie opieram się na samym napisie na obudowie, tylko sprawdzam dokumentację i rzeczywisty stan zasilania.
Co oznaczają ON i OFF na przełączniku
Najprościej mówiąc, ON to stan włączenia, a OFF stan wyłączenia. W języku technicznym przekłada się to zwykle na obwód zamknięty albo otwarty: kiedy styk jest zamknięty, prąd może płynąć; kiedy jest otwarty, tor zostaje przerwany. To dlatego jeden i ten sam napis może dotyczyć lampy warsztatowej, wentylatora, szlifierki albo fragmentu układu sterowania w szafie automatyki.
W praktyce warto zapamiętać jedną rzecz: ON i OFF opisują funkcję przełącznika, a nie zawsze pełny stan całego urządzenia. Na panelu może być napis „OFF”, a mimo to część elektroniki nadal pracuje, na przykład podtrzymuje pamięć, zegar albo komunikację. Dlatego ja zawsze rozdzielam „wyłączone na panelu” od „bezpiecznie odłączone do pracy serwisowej”. Żeby dobrze korzystać z tych oznaczeń, trzeba jeszcze umieć odczytać symbole i pozycje, które producenci stosują na obudowach.
Jak rozpoznać symbole i pozycje przełączników
W urządzeniach spotkasz kilka wariantów zapisu, ale sens jest podobny. W standardach IEC załączenie bywa oznaczane literą I, a wyłączenie literą O. To właśnie dlatego na wielu przełącznikach zamiast słów widzisz prosty piktogram, który ma być czytelny niezależnie od języka obsługi.
I i O
I oznacza stan aktywny, a O stan nieaktywny. W praktyce I można czytać jako „prąd może płynąć”, a O jako „tor jest przerwany”. To proste, ale bardzo skuteczne rozwiązanie, zwłaszcza tam, gdzie sprzęt trafia do różnych krajów i nikt nie chce polegać na napisie po angielsku.

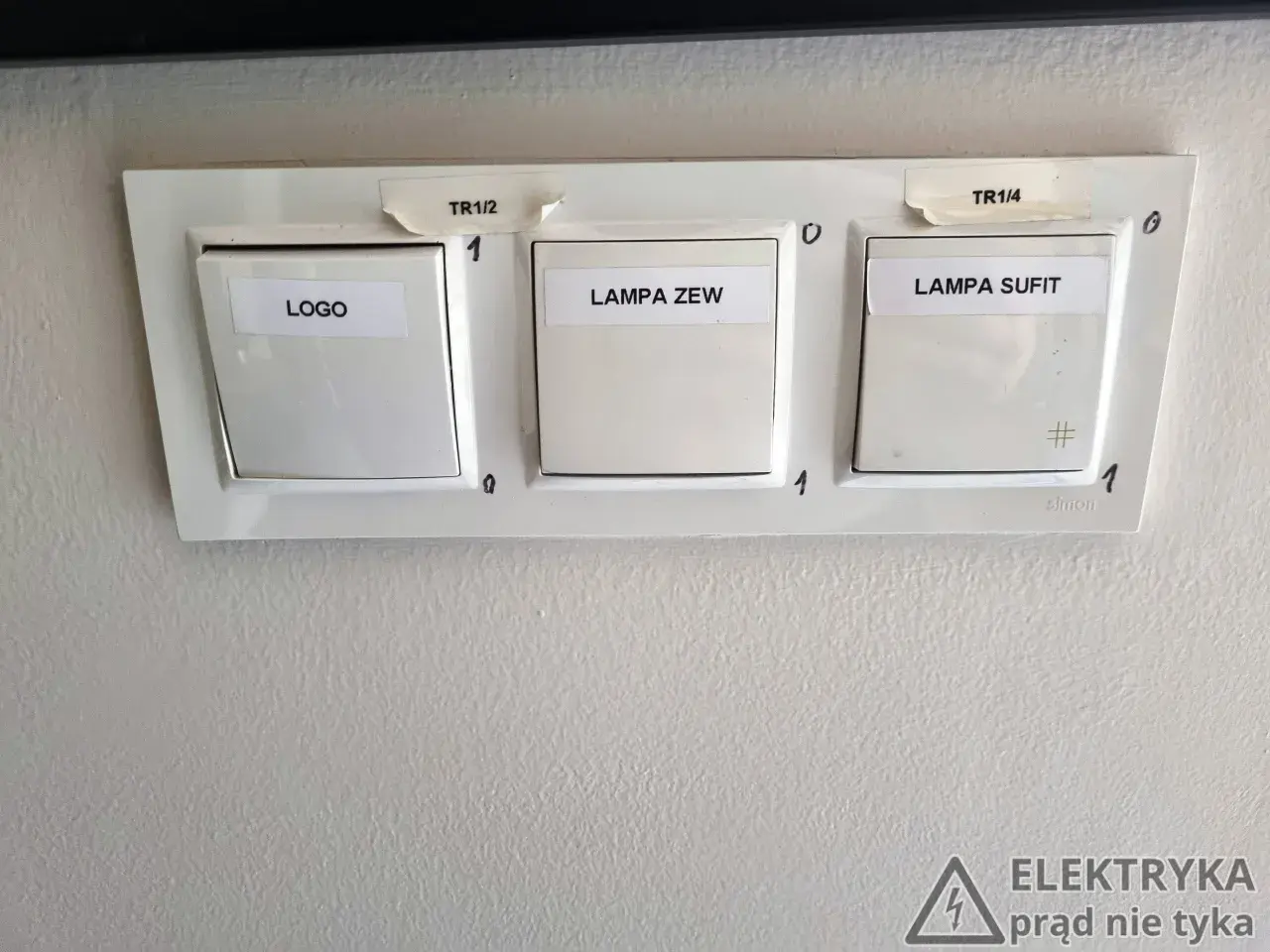

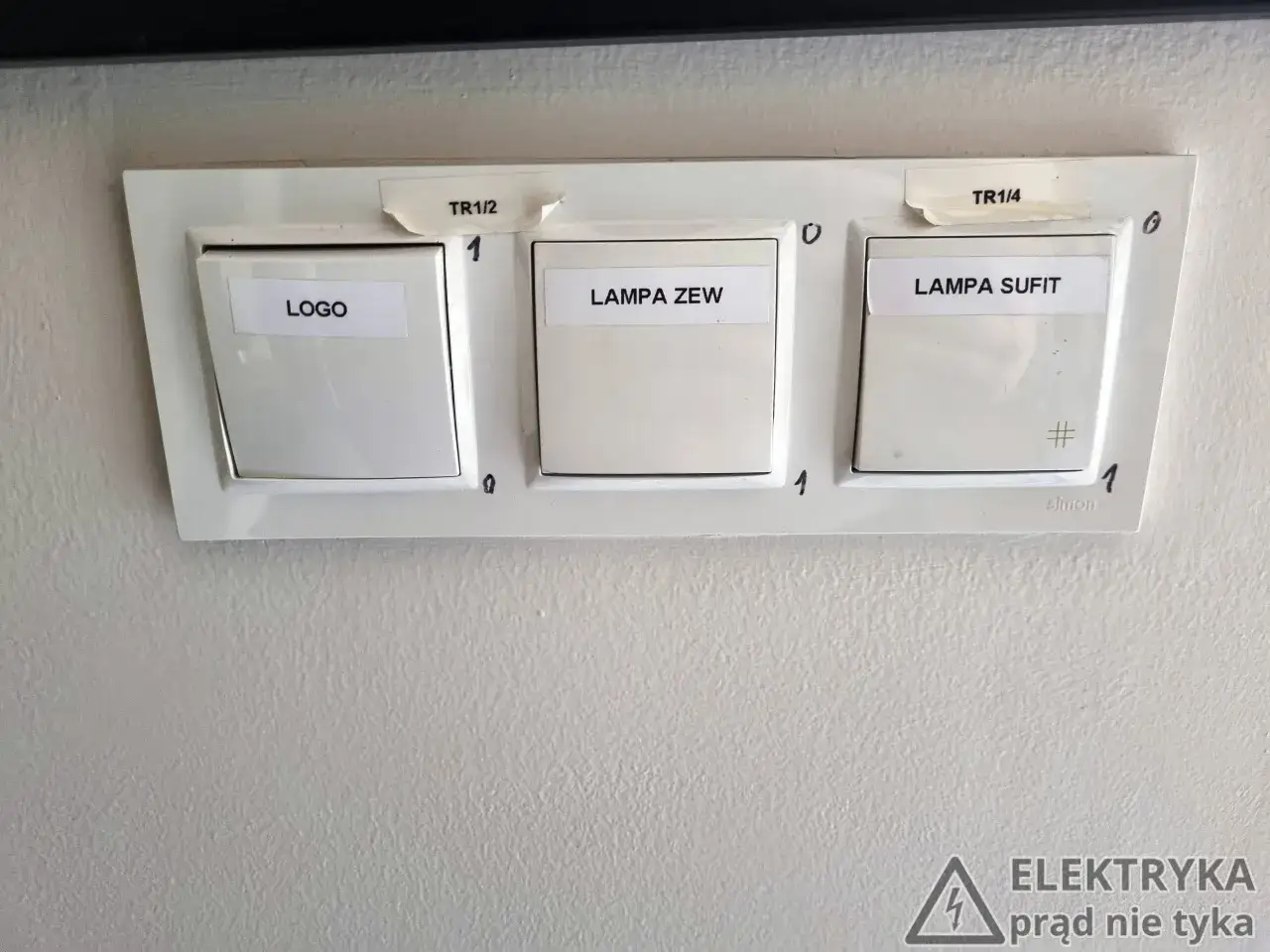

1 i 0
Na części urządzeń zamiast I/O pojawia się zapis 1 i 0. Dla użytkownika oznacza on podobną logikę: jeden stan aktywny i jeden nieaktywny. Warto jednak uważać, bo na przemysłowych maszynach sama cyfra nie mówi jeszcze, czy przełącznik odcina całe zasilanie, czy tylko sygnał sterujący.
Przeczytaj również: Filc twardy - Wybierz świadomie. Właściwości i zastosowania
Pozycja środkowa i układy wielopozycyjne
Przełączniki mogą mieć nie tylko dwie, ale też trzy pozycje. Wtedy spotkasz układy typu ON-OFF-ON albo podobne warianty, gdzie środek jest neutralny, a skrajne pozycje uruchamiają różne funkcje. To ważne, bo pozornie „zwykły” przełącznik może obsługiwać dwa obiegi, zmieniać kierunek albo przełączać źródło sygnału.
| Oznaczenie | Znaczenie w praktyce | Typowe zastosowanie | Na co uważać |
|---|---|---|---|
| I / ON / 1 | Załączenie obwodu | Lampy, silniki, zasilanie pomocnicze | Nie zakładaj, że włącza cały układ |
| O / OFF / 0 | Rozłączenie lub wyłączenie | Wyłączniki, panele sterowania, zasilacze | Może oznaczać tylko tryb pracy, nie pełną izolację |
| Standby | Tryb czuwania | Elektronika, sterowniki, odbiorniki z pamięcią | Urządzenie nadal może pobierać energię |
| ON-OFF-ON | Dwie aktywne pozycje i środek neutralny | Zmiana kierunku, wybór toru, sterowanie funkcją | Trzeba znać logikę konkretnego modelu |
Sam symbol mówi więc sporo, ale dopiero kontekst urządzenia pokazuje, jak działa w praktyce. I tu wchodzimy w miejsce, gdzie ON/OFF przestaje być szkolnym skrótem, a staje się realnym narzędziem pracy na warsztacie i przy automatyce.
Gdzie te oznaczenia mają znaczenie w warsztacie i automatyce
W warsztacie metalowym ON/OFF pojawia się niemal wszędzie: przy odciągach wiórów, pompach chłodziwa, szlifierkach, wentylacji, zasilaczach spawarek czy oświetleniu stanowiskowym. Dla operatora to nie tylko wygoda, ale też szybka orientacja, czy dana funkcja jest aktywna. Ja zwracam uwagę szczególnie na sprzęt, który ma kilka niezależnych torów pracy, bo tam jeden napis potrafi łatwo wprowadzić w błąd.
W automatyce znaczenie jest jeszcze szersze. ON/OFF może oznaczać stan sygnału sterującego, wejścia cyfrowego albo wyjścia z PLC, czyli sterownika programowalnego. PLC to po prostu przemysłowy komputer sterujący maszyną według zaprogramowanej logiki. W takim układzie „ON” nie zawsze znaczy „silnik pracuje”, tylko czasem „sterownik dostał sygnał, że może uruchomić funkcję”.
- Przycisk lokalny może tylko podać impuls do sterownika, a nie bezpośrednio zasilać silnik.
- Przełącznik trybu może przełączać automatykę między ręcznym a automatycznym prowadzeniem procesu.
- Rozłącznik główny zwykle ma odcinać energię w sposób jednoznaczny, ale nie jest tym samym co zwykły przycisk ON/OFF.
- Panel HMI, czyli ekran operatorski, często pokazuje stan logiczny, a nie rzeczywiste napięcie na każdym obwodzie.
To rozróżnienie robi ogromną różnicę przy uruchamianiu i diagnozie usterek, bo z punktu widzenia serwisu „wyłączone” i „odłączone” to nie to samo. A właśnie tutaj zaczynają się najczęstsze nieporozumienia z trybem standby i częściowym odcięciem zasilania.
Dlaczego OFF nie zawsze oznacza pełne odcięcie zasilania
W praktyce OFF bywa stanem funkcjonalnym, a nie elektrycznym. Urządzenie może przestać wykonywać swoją główną pracę, ale nadal być zasilane w tle. Dotyczy to zwłaszcza sprzętu z elektroniką, zasilaczami impulsowymi, falownikami, układami pamięci i komunikacji. Część układu może wtedy pobierać energię przez cały czas, nawet jeśli panel pokazuje „wyłączone”.
Do tego dochodzi standby, czyli czuwanie. To stan pośredni między pracą a pełnym wyłączeniem: elektronika jest gotowa do szybkiego startu, ale nie wykonuje głównej funkcji. W urządzeniach warsztatowych i przemysłowych to wygodne, bo skraca czas ponownego uruchomienia, ale z punktu widzenia BHP wymaga ostrożności. Na wyłączonym panelu może nadal być napięcie pomocnicze, a kondensatory potrafią trzymać energię jeszcze przez kilka lub kilkadziesiąt sekund po odłączeniu.
| Stan | Co zwykle oznacza | Czy urządzenie jest całkowicie bez napięcia |
|---|---|---|
| OFF | Funkcja wyłączona | Niekoniecznie |
| Standby | Gotowość do pracy | Najczęściej nie |
| Rozłącznik główny | Fizyczne odcięcie zasilania | Zwykle tak, ale po sprawdzeniu pomiarem |
Ja nie zakładam bezpieczeństwa na podstawie samego napisu. Zawsze sprawdzam dokumentację, a przy serwisie także rzeczywisty brak napięcia. Taka ostrożność jest ważniejsza niż intuicja, bo w elektryce i automatyce intuicja często kończy się błędem.
Najczęstsze błędy przy pracy z przełącznikami on/off
Najwięcej pomyłek bierze się z tego, że ludzie przypisują oznaczeniom zbyt dosłowne znaczenie. Sam widziałem sytuacje, w których operator traktował OFF jak gwarancję pełnego odcięcia energii, a serwisant zakładał, że przełącznik na panelu odcina cały układ. W praktyce to dwa różne poziomy sterowania.
- Mylenie OFF z rozłącznikiem głównym - napis na przycisku nie zawsze odcina całe zasilanie.
- Ignorowanie trybu standby - urządzenie może wyglądać na wyłączone, ale nadal pozostaje aktywne elektrycznie.
- Zakładanie, że każdy ON/OFF działa tak samo - konstrukcje przełączników różnią się między producentami i modelami.
- Mylenie I/O z wejściami i wyjściami sterownika - w tym kontekście chodzi o symbole zasilania, nie o angielskie input/output.
- Praca bez sprawdzenia instrukcji - przy maszynie z falownikiem, podtrzymaniem pamięci albo zasilaniem pomocniczym to szczególnie ryzykowne.
W BHP najgorszy jest skrót myślowy „skoro jest off, to jest bezpiecznie”. Taki skrót jest wygodny, ale technicznie zbyt słaby, żeby na nim polegać. Dlatego na końcu zostawiam krótką checklistę, którą sam stosuję przed uruchomieniem albo serwisem urządzenia.
Co sprawdzić przed uruchomieniem albo serwisem urządzenia
Jeżeli chcesz poprawnie odczytać oznaczenia ON i OFF w praktyce, zacznij od kilku prostych kroków. Ta lista nie zastępuje procedur zakładowych, ale dobrze porządkuje myślenie przed pracą przy maszynie.
- Sprawdź, czy oznaczenie dotyczy całego urządzenia, czy tylko jednej funkcji.
- Odczytaj symbol na obudowie i porównaj go z instrukcją producenta.
- Ustal, czy OFF oznacza zatrzymanie pracy, standby, czy pełne odcięcie zasilania.
- Przy serwisie potwierdź brak napięcia miernikiem, a nie samym położeniem przełącznika.
- Jeżeli istnieje ryzyko przypadkowego załączenia, zastosuj blokadę i oznakowanie stanowiska.
Jeśli masz do czynienia z urządzeniem warsztatowym, pamiętaj też o jednym praktycznym szczególe: najbardziej wiarygodna jest dokumentacja techniczna, nie domysł oparty na wyglądzie przełącznika. Właśnie tak czytam ON i OFF w pracy - jako użyteczne skróty, ale nigdy jako samodzielny dowód bezpieczeństwa. To wystarcza, by uniknąć większości pomyłek i bezpieczniej poruszać się między prostym włącznikiem a rzeczywistą instalacją elektryczną.
