Przycisk monostabilny w praktyce działa jak źródło pojedynczego impulsu: naciskasz, obwód zmienia stan, puszczasz i wszystko wraca do punktu wyjścia. To właśnie dlatego tak często trafia do pulpitów maszyn, szaf sterowniczych i prostych układów automatyki, gdzie liczy się krótki sygnał, a nie trwałe załączenie. W tym tekście pokazuję, jak taki element działa, gdzie ma sens, czym różni się od innych przycisków i na co zwrócić uwagę przy doborze oraz sprawdzaniu.
Najważniejsze informacje o działaniu i doborze
- Element chwilowy podaje sygnał tylko wtedy, gdy jest wciśnięty, a po puszczeniu wraca sprężyną do stanu spoczynku.
- Najczęściej spotkasz wersje ze stykiem normalnie otwartym, normalnie zamkniętym albo z obiema konfiguracjami w jednym korpusie.
- W automatyce służy głównie do startu, resetu, testu, krótkiego ruchu lub wysłania pojedynczego impulsu do sterownika.
- Do układu trzeba dobrać nie tylko samą funkcję przycisku, ale też prąd, napięcie, średnicę montażową i stopień ochrony IP.
- Najczęstsze błędy to mylenie styków, ignorowanie drgań styków i wybór zbyt słabej obciążalności.
- W aplikacjach bezpieczeństwa zwykły przycisk chwilowy nie zastępuje urządzeń przewidzianych do zatrzymania awaryjnego.
Czym jest i jak działa przycisk chwilowy
W układach sterowania traktuję taki element jako najprostszy sposób na podanie krótkiego sygnału bez utrzymywania stanu. Mechanicznie działa to banalnie: nacisk powoduje zmianę położenia styku, a sprężyna przywraca go do pozycji spoczynkowej zaraz po zwolnieniu palca. Dzięki temu sygnał trwa tylko tyle, ile trwa nacisk, więc urządzenie nie „zapamiętuje” pozycji tak jak łącznik bistabilny.
Najważniejsze są tu dwa pojęcia. Styk normalnie otwarty oznacza, że obwód jest przerwany, dopóki nie naciśniesz przycisku. Styk normalnie zamknięty działa odwrotnie: w spoczynku przewodzi, a po wciśnięciu rozłącza obwód. W praktyce to właśnie od logiki styku zależy, czy dany element nadaje się do startu, stopu, resetu, czy raczej do funkcji nadzorczej.
- NO wybieram tam, gdzie potrzebny jest impuls załączenia, na przykład do uruchomienia cyklu.
- NC przydaje się tam, gdzie przerwanie obwodu ma wywołać reakcję, na przykład zatrzymanie lub blokadę.
- Powrót sprężynowy oznacza, że po zwolnieniu klawisz sam wraca do pozycji wyjściowej.
Warto zapamiętać jedną rzecz: ten typ łącznika nie służy do utrzymywania stanu roboczego, tylko do wyzwalania zdarzenia. To prowadzi wprost do pytania, gdzie taki impuls ma realny sens w elektryce i automatyce.
Gdzie taki element sprawdza się najlepiej
W warsztatach i przy maszynach spotykam go tam, gdzie operator ma tylko zainicjować działanie, a nie ręcznie podtrzymywać zasilanie. Typowe przykłady to start i stop cyklu, reset błędu, chwilowy ruch osi, test kontrolki, podanie sygnału do przekaźnika albo wywołanie krótkiej funkcji w sterowniku PLC. PLC, czyli programowalny sterownik logiczny, odczytuje taki impuls i zamienia go na konkretną sekwencję działania.
To rozwiązanie dobrze pasuje do stanowisk obróbki metalu, linii transportowych, wentylacji odciągowej, prostych podajników i pulpitów pomocniczych. W takich miejscach ważna jest precyzja reakcji: operator nie chce zastanawiać się, czy przycisk został „włączony na stałe”, tylko czy wysłał jeden czytelny sygnał. Z tego samego powodu przyciski chwilowe stosuje się też w funkcjach testowych i serwisowych, gdzie reakcja ma być jednorazowa i łatwa do odtworzenia.

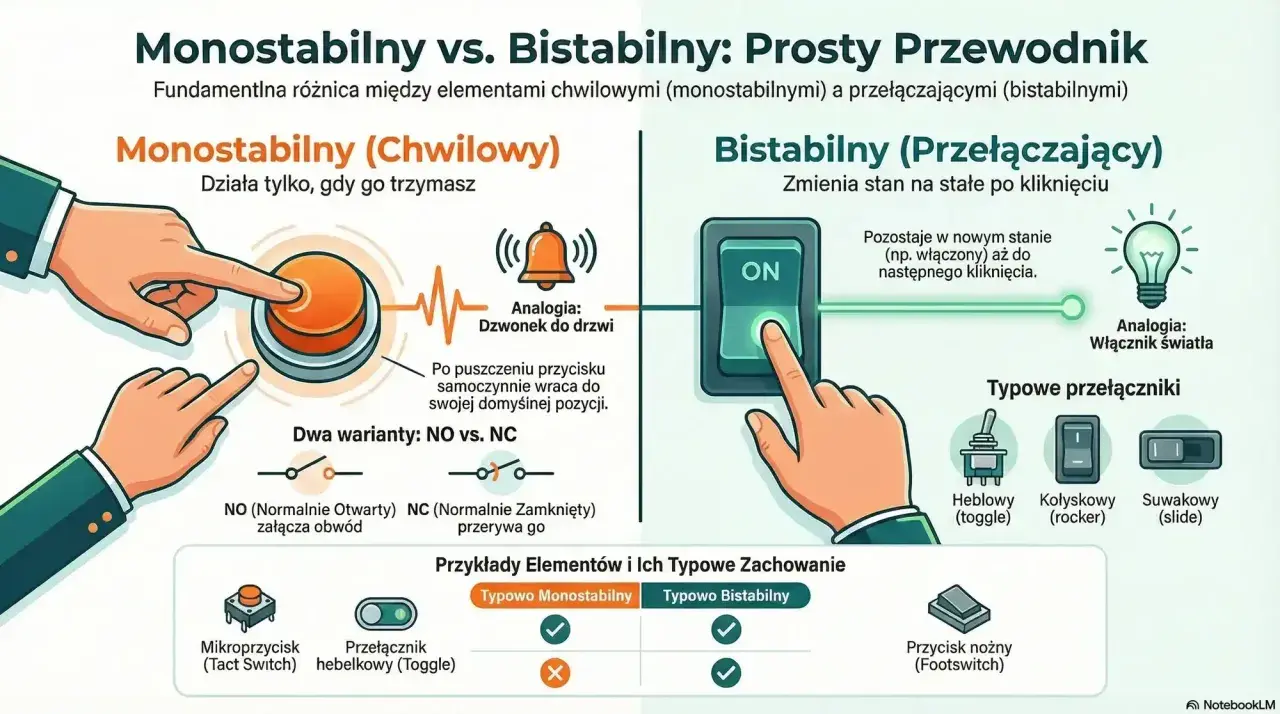

Praktycznie patrzę na to tak: jeśli dana czynność ma być wykonana tylko w momencie naciśnięcia, chwilowy mechanizm jest właściwym wyborem. Jeśli funkcja ma zostać utrzymana po puszczeniu palca, lepszy będzie łącznik bistabilny albo układ z podtrzymaniem w logice sterowania. Żeby to uporządkować, warto zestawić oba rozwiązania obok siebie.
Jak odróżnić go od bistabilnego i przycisku awaryjnego
W codziennej pracy najwięcej pomyłek widzę wtedy, gdy ktoś ocenia przycisk po wyglądzie, a nie po sposobie działania. Z zewnątrz dwa elementy mogą wyglądać podobnie, ale jeden podaje impuls, a drugi zostaje w pozycji po naciśnięciu. Różnica jest istotna zarówno dla wygody obsługi, jak i dla bezpieczeństwa układu.
| Cecha | Przycisk chwilowy | Łącznik bistabilny | Przycisk awaryjny |
|---|---|---|---|
| Zachowanie po puszczeniu | Wraca do stanu spoczynkowego | Zostaje w ostatniej pozycji | Nie służy do zwykłej pracy, tylko do zatrzymania |
| Główne zastosowanie | Start, reset, impuls, test | Trwałe załączenie lub wybór trybu | Natychmiastowe zatrzymanie w sytuacji zagrożenia |
| Typ reakcji | Jednorazowy sygnał | Stan utrzymany | Funkcja bezpieczeństwa z wymuszonym działaniem |
| Czy nadaje się do podtrzymania pracy | Nie | Tak | Nie jako zwykły element sterujący |
Największy błąd polega na próbie zastąpienia urządzenia bezpieczeństwa zwykłym przyciskiem sterowniczym. To nie działa ani logicznie, ani zgodnie z zasadami BHP. Jeżeli potrzebne jest zatrzymanie awaryjne, trzeba stosować odpowiednio zaprojektowany obwód i element przeznaczony właśnie do tego celu. Gdy to rozróżnienie jest jasne, można przejść do doboru konkretnego modelu do szafy lub pulpitu.
Jak dobrać właściwy model do szafy lub maszyny
Dobór zaczynam od funkcji, a dopiero potem patrzę na obudowę. W praktyce liczą się cztery rzeczy: rodzaj styków, parametry elektryczne, warunki środowiskowe i sposób montażu. Jeśli którykolwiek z tych punktów jest źle dobrany, przycisk może działać poprawnie tylko przez chwilę, a później zaczynają się luzy, przebicia albo przypadkowe zadziałania.
Najbardziej użyteczne kryteria wyglądają tak:
- Rodzaj styków - do wyboru są wersje NO, NC albo kombinacje obu w jednym korpusie.
- Napięcie i prąd - muszą pasować do sterowania, cewki stycznika, lampki lub wejścia PLC.
- Średnica montażowa - w praktyce często spotyka się 16 mm, 22 mm i 30 mm; 22 mm jest bardzo popularne w automatyce.
- Stopień ochrony IP - do zakurzonego warsztatu zwykle celuję co najmniej w IP65, a przy myciu wodą szukam wyższej ochrony.
- Materiał i kolor - wpływają na czytelność pulpitu i odporność na uderzenia oraz zabrudzenia.
- Podświetlenie - pomaga operatorowi szybko odczytać stan, ale wymaga dopasowania napięcia i okablowania.
Jeżeli przycisk ma obsługiwać sterowanie z PLC, nie wolno mylić obciążenia sygnałowego z obciążeniem mocy. Wejście sterownika pobiera znikomy prąd, natomiast cewka stycznika, lampka sygnalizacyjna albo elektrozawór mogą już wymagać konkretnej obciążalności styków. To właśnie tutaj najłatwiej o zbyt „lekki” wybór, który na papierze wygląda dobrze, ale w realnym układzie zaczyna się grzać albo zużywać za szybko.
Gdy mam przed sobą maszynę pracującą w pyłach, wiórach lub przy chłodziwie, większą wagę przywiązuję do uszczelnienia i odporności mechanicznej niż do efektownego wyglądu. W automatyce przemysłowej estetyka jest miła, ale bez sensownej ochrony obudowa nie utrzyma parametrów długo. Po doborze zostaje jeszcze jeden etap: poprawne podłączenie i sprawdzenie, czy wszystko działa tak, jak powinno.
Najczęstsze błędy przy podłączeniu i eksploatacji
Najwięcej problemów widzę nie w samym przycisku, tylko w tym, jak został wpięty do układu. Często ktoś zakłada, że skoro element mechanicznie naciska się lekko, to elektrycznie też „na pewno zadziała”. W praktyce liczą się szczegóły, a ich pominięcie szybko daje fałszywe sygnały albo brak reakcji.
- Mylenie NO z NC - układ działa odwrotnie niż zakładano, więc start staje się stopem albo blokada nie reaguje.
- Zbyt mała obciążalność styków - przy większym prądzie styki zużywają się szybciej, a nawet mogą się skleić.
- Brak filtracji drgań styków - sterownik może odczytać jedno naciśnięcie jako kilka impulsów.
- Zły dobór napięcia podświetlenia - lampka świeci słabo, nie świeci wcale albo ulega uszkodzeniu.
- Niedopasowanie ochrony IP do środowiska - pył, woda lub chłodziwo wchodzą do wnętrza i przyspieszają awarię.
- Brak opisu na pulpicie - operator naciska właściwy element w nieodpowiednim momencie, bo układ nie jest czytelny.
W serwisie najczęściej trafiam na dwie rzeczy: zamienione styki oraz zbyt optymistyczny dobór do ciężkich warunków pracy. Pierwszy problem widać od razu podczas testu, drugi zwykle dopiero po kilku tygodniach lub miesiącach eksploatacji. Dlatego przed uruchomieniem warto zrobić prostą kontrolę miernikiem i nie zostawiać niczego „na wiarę”.
Jak sprawdzić go multimetrem i puścić do pracy
Do weryfikacji nie potrzebuję skomplikowanego sprzętu. Wystarcza multimetr, chwila uwagi i odłączone zasilanie. Najpierw sprawdzam, czy w spoczynku styk zachowuje się zgodnie z opisem producenta, a potem naciskam przycisk kilka razy pod rząd, żeby zobaczyć, czy powrót jest pewny i powtarzalny.
- Odłącz zasilanie obwodu i upewnij się, że nie ma napięcia roboczego.
- Ustaw multimetr na test ciągłości albo pomiar małej rezystancji.
- Sprawdź stan spoczynkowy: dla NO obwód ma być otwarty, dla NC zamknięty.
- Naciśnij przycisk i obserwuj zmianę stanu bez opóźnień i bez przerywania kontaktu.
- Puść przycisk i zweryfikuj, czy wraca od razu do pozycji wyjściowej.
- Jeśli układ pracuje z PLC, wykonaj próbę w realnym programie i sprawdź, czy wejście nie generuje wielokrotnych impulsów.
Jeśli sterownik ma filtr wejściowy, zwykle pomaga on przy krótkich drganiach styków i zapobiega fałszywym zadziałaniom. To drobiazg, ale w praktyce potrafi oszczędzić sporo nerwów przy uruchamianiu maszyny. Gdy test przejdzie poprawnie, zostaje już tylko uporządkować najważniejsze wnioski i stosować je konsekwentnie.
Na co patrzeć, żeby impuls był przewidywalny i bezpieczny
Najważniejsza zasada jest prosta: ten typ przycisku ma wysyłać krótki, czytelny sygnał, a nie podtrzymywać stan pracy. Jeśli potrzebujesz impulsu, wybierasz element chwilowy; jeśli potrzebujesz trwałego załączenia, sięgasz po inne rozwiązanie. Taka decyzja oszczędza błędów już na etapie projektu, a później poprawia czytelność obsługi całej maszyny.
Druga sprawa to dopasowanie do środowiska. W czystym pulpicie biurowym można pozwolić sobie na prostszą konstrukcję, ale w warsztacie, przy pyłach, wibracjach i chłodziwie trzeba patrzeć na uszczelnienie, odporność mechaniczną i parametry elektryczne z większym marginesem bezpieczeństwa. Trzecia rzecz to bezpieczeństwo funkcjonalne: zwykły przycisk sterowniczy nie zastępuje urządzeń przewidzianych do zatrzymania awaryjnego ani nie powinien być traktowany jak element „na wszystko”.
Jeżeli zapamiętasz tylko jedno, niech to będzie to: dobry dobór zaczyna się od funkcji, a dopiero potem przechodzi do obudowy, koloru i montażu. W automatyce właśnie takie drobne decyzje decydują o tym, czy panel działa intuicyjnie, czy wymaga ciągłych poprawek.
