W starszych instalacjach elektrycznych nadal spotyka się rozwiązanie, w którym styk ochronny gniazda jest połączony z przewodem neutralnym albo wspólnym PEN. To ważny temat, bo od takiego połączenia zależy ochrona przed porażeniem, a w warsztacie, przy maszynach i urządzeniach metalowych margines błędu jest bardzo mały. Poniżej wyjaśniam, co to naprawdę oznacza, kiedy takie rozwiązanie ma jeszcze sens, jak rozpoznać typ instalacji i gdzie kończy się bezpieczna praktyka, a zaczyna ryzykowna prowizorka.
Najważniejsze rzeczy o ochronie gniazda w starej instalacji
- To rozwiązanie dotyczy głównie dawnych układów TN-C, w których jeden przewód pełni funkcję ochronną i roboczą.
- W nowoczesnych instalacjach standardem jest rozdzielenie funkcji PE i N oraz ochrona przez samoczynne wyłączenie zasilania.
- Sam bolec w gnieździe nie gwarantuje bezpieczeństwa, jeśli nie ma pewnego toru ochronnego i wykonanych pomiarów.
- Największe ryzyko to przerwanie przewodu PEN albo wykonanie mostka w niewłaściwym układzie sieci.
- Po modernizacji warto sprawdzić ciągłość przewodów, impedancję pętli zwarcia i działanie RCD.
Jak rozpoznać układ, z którym masz do czynienia
Zacząłbym od rzeczy najprostszej: nie da się sensownie ocenić gniazda po samym wyglądzie bolca. Liczy się układ całej instalacji, a ten bywa inny w starym mieszkaniu, inny w świeżo modernizowanym lokalu i jeszcze inny w warsztacie czy hali. W praktyce najczęściej chodzi o dawny układ TN-C, w którym przewód PEN łączy funkcję ochronną i neutralną, albo o nowszy TN-C-S, gdzie rozdział następuje dopiero w rozdzielnicy.
To rozróżnienie jest kluczowe, bo mostek ochronny ma sens tylko wtedy, gdy cała instalacja jest do tego przystosowana. W TN-S przewód ochronny PE jest osobny od początku, więc żadnego „zerowania” się nie robi. W TT sytuacja jest jeszcze bardziej jednoznaczna: styk ochronny ma własny tor uziemiający i łączenie go z N byłoby błędem. Dlatego przy starej instalacji nie zgaduję po kolorze izolacji, tylko patrzę na układ sieci, rozdzielnicę i wyniki pomiarów.
| Układ sieci | Co zwykle widać w gnieździe | Czy mostek ma sens | Co jest typowym rozwiązaniem dziś |
|---|---|---|---|
| TN-C | Najczęściej dwa przewody, z funkcją wspólną PEN | Tylko w starych instalacjach i po potwierdzeniu, że to właściwy układ | Modernizacja do układu z osobnym PE i N |
| TN-C-S | Rozdział PEN na PE i N w rozdzielnicy | Nie, w gnieździe nie robi się już mostka | Osobny PE do styku ochronnego i osobny N do zacisku roboczego |
| TN-S | Osobne przewody PE i N | Nie | Standardowe podłączenie zgodne z przeznaczeniem osprzętu |
| TT | Styk ochronny oparty o lokalne uziemienie | Nie | Ochrona przez właściwe uziemienie i odpowiednio dobrane zabezpieczenia |
Jeżeli mam jedną praktyczną zasadę do zapamiętania, to taką: nie myli się starego rozwiązania z bezpiecznym rozwiązaniem tylko dlatego, że gniazdo ma bolec. Bolec bez poprawnego układu sieci i bez ciągłości przewodu ochronnego niewiele daje. To prowadzi nas do pytania, jak takie połączenie w ogóle działa.
Dlaczego ten układ działał w starych instalacjach
W dawnym TN-C ochrona przeciwporażeniowa opierała się na tym, że przewód PEN zapewniał jednocześnie drogę roboczą i ochronną. Gdy w gniazdku wykonano połączenie między stykiem ochronnym a częścią roboczą, urządzenie klasy I miało szansę odprowadzić prąd uszkodzeniowy tak, by zabezpieczenie zadziałało szybko. W praktyce chodziło więc nie o „magiczny mostek”, ale o stworzenie drogi, która przy zwarciu do obudowy wymusi wyłączenie zasilania.
Problem zaczyna się tam, gdzie ktoś traktuje to jako uniwersalny patent. Ten sam układ, który kiedyś był stosowany jako kompromis w starej instalacji, dziś może być po prostu niezgodny z aktualnym sposobem ochrony. Normy poszły w stronę samoczynnego wyłączenia zasilania, osobnych przewodów PE i N oraz lepszej współpracy z wyłącznikami różnicowoprądowymi. Krótko mówiąc: dawniej to było rozwiązanie zastępcze, dziś zwykle jest to jedynie ślad po starej technologii instalacyjnej.
Warto też pamiętać o liczbach, bo tutaj one naprawdę mają znaczenie. W obwodach gniazdowych do 32 A czas wyłączenia dla układów TN wynosi zwykle 0,4 s, a w obwodach rozdzielczych dopuszcza się do 5 s. Przy ochronie dodatkowej często stosuje się RCD o czułości 30 mA, natomiast jako zabezpieczenie przeciwpożarowe spotyka się także urządzenia do 500 mA. To nie są ozdobniki techniczne, tylko granice, które decydują o skuteczności ochrony.
Skoro wiadomo już, po co ten układ istniał, trzeba przejść do tego, gdzie najczęściej popełnia się błędy.
Jak wygląda poprawne połączenie w starej instalacji
Najważniejsza zasada jest prosta: w starym układzie liczy się ciągłość toru ochronnego. Jeśli połączenie między częścią ochronną a roboczą zostanie przerwane, sprzęt może pozostać pod napięciem, a użytkownik dostanie fałszywe poczucie bezpieczeństwa. W praktyce właśnie dlatego w starych instalacjach tak dużo uwagi poświęca się kolejności i jakości zacisków, a nie samemu faktowi, że „coś jest zmostkowane”.
W dobrze wykonanym połączeniu nie chodzi o estetyczny detal, tylko o to, żeby awaria jednego elementu nie zostawiła obudowy urządzenia bez ochrony. Jeśli mostek ma słaby styk, jest źle dociśnięty albo wykonany w niewłaściwym miejscu, obudowa urządzenia I klasy ochronności może znaleźć się w stanie dużo groźniejszym, niż sugeruje sam wygląd gniazda. To właśnie dlatego w praktyce elektrycznej nie lubię sytuacji, w których ktoś „naprawia” gniazdo na oko, bez sprawdzenia układu i bez pomiaru ciągłości.
W środowisku warsztatowym ten problem jest jeszcze bardziej odczuwalny. Metalowe korpusy maszyn, wilgoć, pył i częste podłączanie urządzeń powodują, że połączenia robocze i ochronne pracują w trudniejszych warunkach niż w zwykłym pokoju. Tam półśrodki szybko wychodzą na wierzch, a brak pewnego toru ochronnego może skończyć się nie tylko uszkodzeniem sprzętu, ale i realnym zagrożeniem dla operatora.
Najczęstsze błędy, które zmieniają ochronę w ryzyko
W praktyce najgorsze nie są same stare instalacje, tylko błędne założenia wobec nich. Często widzę trzy typowe pomyłki: traktowanie każdego gniazda z bolcem jako bezpiecznego, wykonanie mostka w układzie, który nie powinien go mieć, oraz zakładanie, że wyłącznik różnicowoprądowy „załatwi sprawę” niezależnie od reszty instalacji. To tak nie działa.
| Błąd | Co się dzieje | Dlaczego to groźne |
|---|---|---|
| Przerwanie przewodu PEN lub złe połączenie mostka | Obudowa urządzenia może pozostać pod napięciem | Ochrona nie zadziała tak, jak oczekuje użytkownik |
| Wykonanie mostka w układzie TT | Zakłócenie sposobu ochrony przewidzianego dla tego układu | Można pogorszyć, a nie poprawić bezpieczeństwo |
| Stosowanie RCD bez uporządkowania przewodów PE i N | Urządzenie może wyłączać się nie tam, gdzie trzeba, albo nie chronić właściwie | RCD nie zastępuje poprawnej instalacji |
| Brak pomiarów po remoncie | Nikt nie potwierdza skuteczności ochrony | Instalacja wygląda dobrze, ale nie wiadomo, jak działa przy uszkodzeniu |
Jest jeszcze jeden błąd, który pojawia się zaskakująco często: ktoś uznaje, że skoro gniazdo ma styk ochronny, to wszystko jest w porządku. Tymczasem styk bez pewnego toru do PEN albo PE jest tylko elementem mechanicznego osprzętu, nie środkiem ochrony. Z tego powodu przy każdej modernizacji trzeba patrzeć szerzej niż na samo gniazdko.
Jak modernizować instalację, żeby nie odtworzyć starego problemu
Jeśli instalacja ma zostać zmodernizowana, nie zaczynam od pytania, gdzie założyć mostek, tylko od pytania, czy w ogóle warto utrzymywać stary układ. Najczęściej sensowniejszym kierunkiem jest przejście na TN-C-S albo pełne TN-S, czyli rozdzielenie funkcji ochronnej i roboczej. To rozwiązanie daje bardziej przewidywalną ochronę, lepiej współpracuje z RCD i po prostu jest bliższe obecnym wymaganiom bezpieczeństwa.

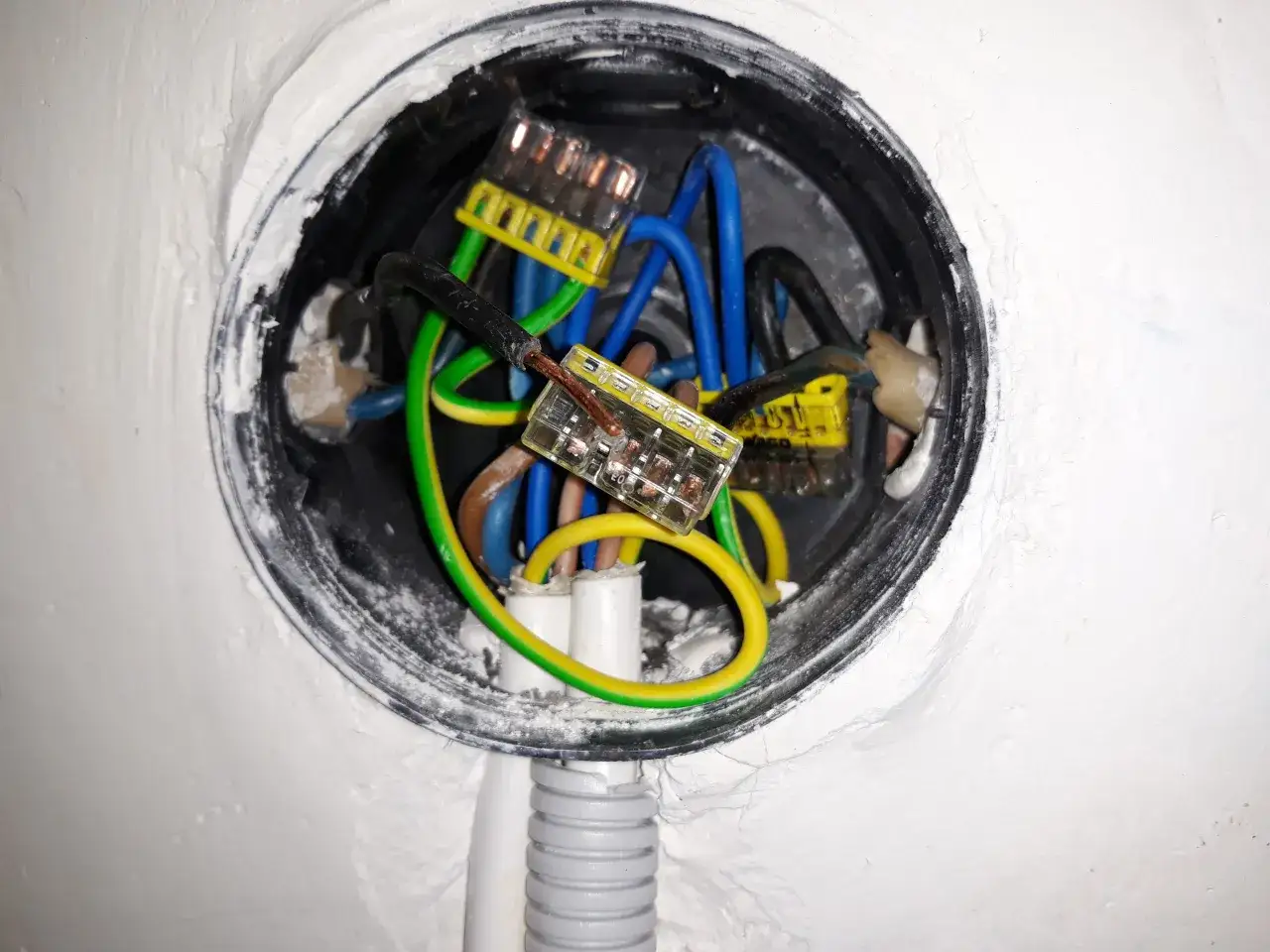

Tu ważny jest jeden szczegół techniczny: przewodów o przekroju poniżej 10 mm² Cu i 16 mm² Al nie powinno się stosować jako PEN. To jeden z powodów, dla których samowolne „przerabianie” starego obwodu bywa złym pomysłem. Jeżeli rozdział PEN ma sens, robi się go w odpowiednim miejscu instalacji, najczęściej w rozdzielnicy, a nie na chybił trafił w puszce przy gnieździe.
Po modernizacji nie wystarczy spojrzeć, czy wszystko świeci i działa. Trzeba jeszcze potwierdzić skuteczność ochrony. Sprawdza się między innymi:
- ciągłość przewodów ochronnych i połączeń wyrównawczych,
- impedancję pętli zwarcia,
- czas zadziałania zabezpieczeń,
- działanie wyłączników różnicowoprądowych,
- stan izolacji przewodów i osprzętu.
W obwodach gniazdowych te pomiary są szczególnie ważne, bo to właśnie tam użytkownik najczęściej podpina urządzenia przenośne, narzędzia i sprzęt warsztatowy. Jeżeli instalacja ma być naprawdę bezpieczna, nie wystarczy dobry osprzęt. Liczy się cały tor ochronny, od rozdzielnicy aż po ostatnie gniazdo.
Co sprawdzić, zanim uznasz gniazdo za bezpieczne
Gdybym miał zamknąć ten temat w kilku praktycznych punktach, powiedziałbym tak: nie oceniaj gniazda po samym bolcu, nie zakładaj właściwego układu po kolorze przewodów i nie ufaj starym połączeniom tylko dlatego, że od lat „jakoś działają”. W ochronie przeciwporażeniowej najwięcej wart jest nie wygląd, lecz potwierdzony pomiarami stan instalacji.
W starszym mieszkaniu lub warsztacie najrozsądniejsze podejście jest zwykle takie samo: najpierw identyfikacja układu, potem ocena stanu przewodów, a dopiero na końcu decyzja, czy wystarczy naprawa punktowa, czy potrzebna jest większa modernizacja. Jeśli ktoś chce tylko „dokręcić bolec”, często poprawia detal, a zostawia problem w środku ściany. A to właśnie w środku instalacji najczęściej kryje się ryzyko, którego z zewnątrz nie widać.
Najbezpieczniej traktować zerowanie jako historyczny kompromis, a nie uniwersalną receptę. Jeżeli instalacja ma pozostać w użyciu, warto doprowadzić ją do stanu potwierdzonego pomiarami i zgodnego z obecnym układem sieci. Jeśli ma pracować sprzęt metalowy, warsztatowy albo cokolwiek o podwyższonym ryzyku, tym bardziej nie opłaca się zgadywać. Tutaj dobra praktyka elektryczna zaczyna się od sprawdzenia, nie od przyzwyczajenia.
