Prąd stały a zmienny - Co musisz wiedzieć w praktyce?

W elektryce i automatyce różnica między prądem stałym i zmiennym decyduje nie tylko o sposobie zasilania urządzenia, ale też o tym, jak je sterować, zabezpieczyć i serwisować. W warsztacie metalowym spotykam oba typy niemal codziennie: AC zasila klasyczne maszyny i gniazda, a DC dominuje w elektronice, sterowaniu i układach bateryjnych. Ten tekst porządkuje temat bez teorii dla teorii: pokazuje najważniejsze różnice, typowe zastosowania i to, na co patrzeć przy wyborze lub diagnostyce.

Prąd stały a zmienny w praktyce

Prąd stały, czyli DC, płynie w jednym kierunku, a jego polaryzacja nie odwraca się w czasie. Prąd zmienny, czyli AC, zmienia kierunek okresowo; w sieci energetycznej robi to z częstotliwością 50 Hz, czyli 50 razy na sekundę przechodzi przez pełny cykl. To brzmi jak szkolna definicja, ale w praktyce oznacza dwie różne filozofie zasilania.

DC kojarzę z baterią, akumulatorem, zasilaczem impulsowym i elektroniką sterującą. AC kojarzę z gniazdkiem, silnikiem, grzałką i klasycznym przesyłem energii w zakładzie. Najważniejsze jest jednak to, że oba typy prądu mogą pracować w jednym urządzeniu: urządzenie może wejść z AC, a wewnątrz zamienić je na DC dla układów sterujących.

Jeśli mam to sprowadzić do jednego zdania: AC wygodnie transportuje energię i napędza wiele maszyn, a DC najlepiej czuje się tam, gdzie liczy się elektronika, logika sterowania i magazynowanie energii. Z tego wynika reszta różnic, które w warsztacie widać bardzo wyraźnie.

Gdzie w warsztacie i automatyce spotkasz oba rodzaje zasilania

W szafie sterowniczej i przy maszynie oba światy mieszają się na co dzień. Najczęściej wygląda to tak, że AC zasila „ciężką” część pracy, a DC ogarnia sterowanie, komunikację i elementy pomocnicze.

• 24 V DC w sterowaniu - zasilanie PLC, czujników, przekaźników bezpieczeństwa, enkoderów i sygnalizacji. Taki poziom jest wygodny, bo dobrze współpracuje z elektroniką i upraszcza diagnostykę.
• 230/400 V AC w napędach - silniki pomp, wentylatory, sprężarki, obrabiarki i wiele klasycznych maszyn warsztatowych. Tu liczy się moc i prostota infrastruktury.
• Spawarki i źródła prądu - zasilanie z sieci jest zwykle AC, ale wewnątrz bardzo często pojawia się prostowanie do DC. Przy niektórych materiałach, na przykład aluminium, AC też ma swoje miejsce.
• Narzędzia akumulatorowe - wiertarki, wkrętarki, przecinarki czy oświetlenie mobilne pracują na DC, bo energia jest magazynowana w baterii.

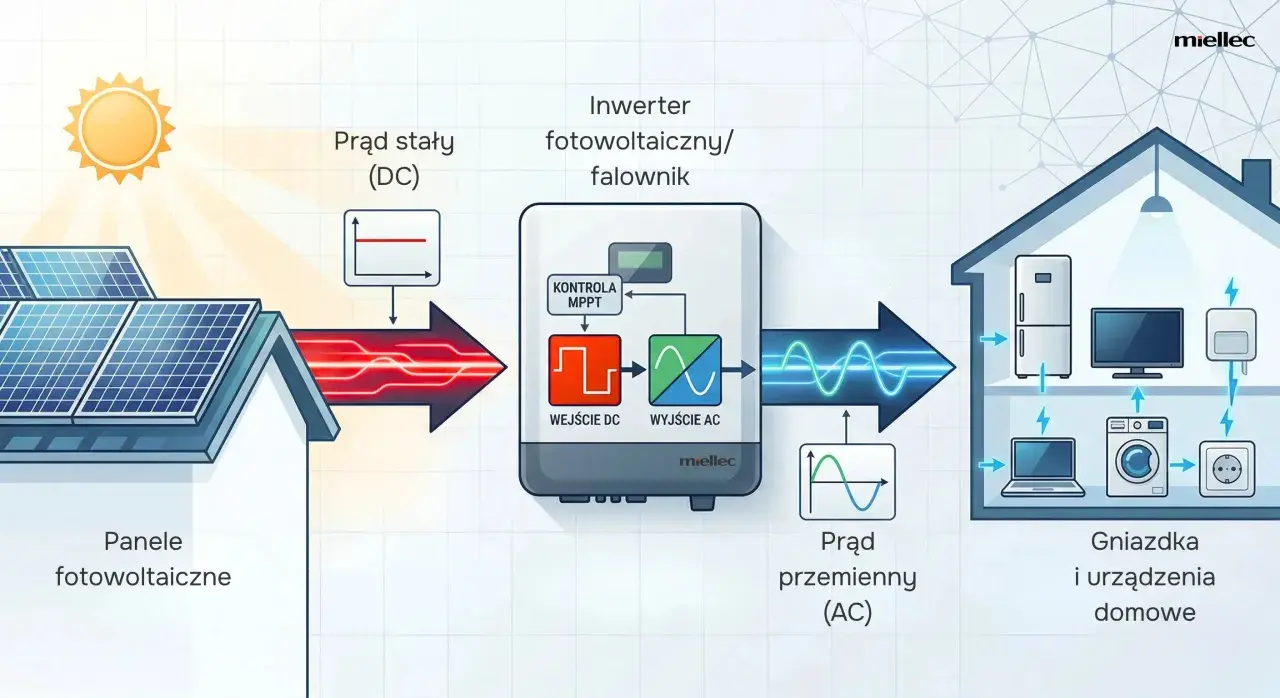

• Fotowoltaika i UPS - panele i akumulatory produkują lub magazynują DC, a inwerter zamienia je na AC, żeby zasilić instalację lub oddać energię do sieci.

To nie jest walka AC z DC, tylko podział ról. W praktyce najwygodniej działa układ mieszany, w którym sieć dostarcza energię, zasilacz buduje stabilne 24 V DC, a falownik steruje napędem tam, gdzie potrzebna jest płynna regulacja. To prowadzi do pytania, dlaczego sama sieć energetyczna od lat opiera się właśnie na prądzie przemiennym.

Dlaczego sieć energetyczna opiera się na prądzie przemiennym

Sieci energetyczne postawiono na AC z bardzo pragmatycznego powodu: napięcie da się łatwo podnosić i obniżać transformatorem, więc energię można przesłać na większą odległość przy sensownych stratach, a potem bezpiecznie obniżyć do poziomu odbiorcy. Jak podaje URE, w Polsce standardem w sieci niskiego napięcia są 230/400 V i 50 Hz, więc cały system jest zbudowany pod takie warunki pracy.

To nie znaczy, że DC zniknął z energetyki. W długich połączeniach kablowych, w niektórych interkonektorach i w rozwiązaniach HVDC prąd stały ma bardzo konkretne zalety, ale wymaga droższej elektroniki przekształtnikowej. Właśnie dlatego spotyka się go tam, gdzie korzyść z kontroli przepływu energii rekompensuje koszt infrastruktury.

• Transformator - urządzenie, które zmienia poziom napięcia AC bez zmiany częstotliwości.
• Prostownik - układ zamieniający AC na DC.
• Inwerter - układ zamieniający DC na AC, często z dodatkową regulacją parametrów wyjściowych.
• Falownik - przekształtnik, który zmienia częstotliwość i napięcie zasilania silnika, dzięki czemu można regulować jego prędkość.

W automatyce taki łańcuch nie jest komplikacją dla samej komplikacji, tylko sposobem na połączenie wygody przesyłu z precyzją sterowania. Gdy to rozumiesz, łatwiej przejść od teorii do decyzji: co zostawić w AC, a co świadomie przenieść do DC.

Kiedy lepszy jest prąd stały, a kiedy zmienny

Jeśli pytanie dotyczy konkretnego zastosowania, ja zaczynam od trzech rzeczy: czy energia ma być magazynowana, czy układ ma sterować ruchem i czy odbiornik pracuje w stałej instalacji, czy mobilnie. W tej logice DC wygrywa w elektronice, zasilaniu pomocniczym i systemach bateryjnych, a AC w napędach i klasycznej instalacji warsztatowej.

W praktyce warsztatowej najczęściej nie stawia się pytania „który prąd jest lepszy?”, tylko „gdzie po drodze trzeba go przekształcić, a gdzie zostawić w spokoju”. To pytanie oszczędza sporo błędów przy doborze zasilacza, falownika i zabezpieczeń.

Najczęstsze błędy przy wyborze i serwisie zasilania

Nawet przy prostym układzie można łatwo popełnić błąd, jeśli patrzy się tylko na napięcie z tabliczki. Najczęściej problemem nie jest sam rodzaj prądu, tylko pomylenie roli elementów pośrednich: prostownika, zasilacza, falownika albo akumulatora.

• Założenie, że DC jest zawsze bezpieczniejszy - niskie napięcie bywa bezpieczniejsze, ale 24 V DC nadal może uszkodzić sprzęt, wywołać iskrzenie lub spowodować błędne podłączenie.
• Pomylenie polaryzacji - przy DC odwrócenie plusa i minusa może uszkodzić sterownik, czujnik albo moduł wejść i wyjść.
• Podłączenie silnika AC bez sprawdzenia sposobu sterowania - w napędach często potrzebny jest falownik, a nie zwykłe podanie napięcia z gniazda.
• Ignorowanie tętnień i zakłóceń - zasilacz DC może dawać napięcie stałe, ale niekoniecznie czyste; wrażliwa elektronika i enkodery szybko to pokażą.
• Mylenie wejścia i wyjścia urządzenia - spawarka, ładowarka, zasilacz LED czy inwerter potrafią mieć AC na wejściu i DC na wyjściu albo odwrotnie, zależnie od konstrukcji.
• Dobór zabezpieczeń „na oko” - przy układach z elektroniką mocy trzeba sprawdzić dokumentację, bo typ i charakter zabezpieczeń mają znaczenie większe niż w prostym obwodzie rezystancyjnym.

Ja w takich sytuacjach zaczynam od schematu, potem sprawdzam oznaczenia na obudowie i dopiero na końcu biorę miernik. To prostsze niż naprawianie skutków pochopnego podłączenia, zwłaszcza gdy w grę wchodzi drogi napęd albo zasilanie całej szafy sterowniczej.

Na co patrzeć przy maszynie, zanim uznasz zasilanie za właściwe

Jeśli mam doradzić jedną praktykę, to jest nią czytanie energii „od źródła do odbiornika”, a nie tylko patrzenie na jedno gniazdo. Najpierw sprawdzam tabliczkę znamionową, potem widzę, czy po drodze jest prostownik, zasilacz 24 V DC, falownik albo inny przekształtnik, a dopiero później oceniam zabezpieczenia i sposób serwisu.

• Na tabliczce szukam symboli AC i DC, napięcia, częstotliwości oraz prądu znamionowego.
• W szafie sterowniczej rozpoznaję, które obwody są 230/400 V AC, a które pracują na 24 V DC.
• Przy napędach sprawdzam, czy silnik pracuje bezpośrednio z sieci, czy przez falownik.
• Przy zasilaczach i UPS-ach zwracam uwagę na stronę wejściową i wyjściową, bo to tam najłatwiej się pomylić.
• Przy pomiarach ustawiam miernik na właściwy tryb, bo pomyłka AC/DC daje fałszywy obraz awarii.

W dobrze zaprojektowanej instalacji AC i DC nie konkurują ze sobą, tylko dzielą zadania. Jeśli pamiętasz o tej różnicy, łatwiej dobrać zasilanie, szybciej znaleźć usterkę i bezpieczniej pracować przy urządzeniach, które na pierwszy rzut oka wyglądają podobnie, ale wewnątrz działają zupełnie inaczej.
