Jeżeli w gniazdku żarzy się neonówka na styku ochronnym, nie traktuję tego jak drobiazgu. To może być zwykłe napięcie pasożytnicze, ale równie dobrze sygnał uszkodzonego przewodu ochronnego, problemu z PEN albo błędnego podłączenia po naprawie. W tym tekście wyjaśniam, co naprawdę oznacza takie wskazanie, jak odróżnić fałszywy alarm od awarii i kiedy lepiej od razu odłączyć obwód. To ważne zwłaszcza w warsztacie, gdzie metalowe obudowy, elektronarzędzia i przedłużacze potrafią zamienić pozornie drobny problem w realne zagrożenie.
Nie będę udawał, że jeden próbnik daje pełną odpowiedź. W praktyce liczy się rodzaj przyrządu, sposób pomiaru i to, czy instalacja pracuje w starszym układzie, czy już po modernizacji. Gdy próbnik świeci na bolcu, najpierw trzeba zrozumieć, co on naprawdę pokazuje, a dopiero potem szukać winnego.
Najważniejsze wnioski, zanim zaczniesz szukać usterki
- Samo świecenie neonówki nie przesądza o awarii, ale zawsze jest sygnałem do sprawdzenia instalacji.
- Styk ochronny nie powinien zachowywać się jak miejsce, na którym pojawia się przypadkowe napięcie.
- W starszych instalacjach z przewodem PEN problem może być pilny i dotyczyć więcej niż jednego gniazda.
- Do wiarygodnej oceny lepszy jest dwubiegunowy tester albo multimetr w trybie LoZ niż pojedynczy próbnik neonowy.
- Jeśli metalowa obudowa urządzenia mrowi albo zabezpieczenie różnicowoprądowe wybija, obwód trzeba odłączyć.
- W warsztacie i przy maszynach z metalową konstrukcją nie warto zgadywać, bo skutki błędu bywają kosztowne i niebezpieczne.

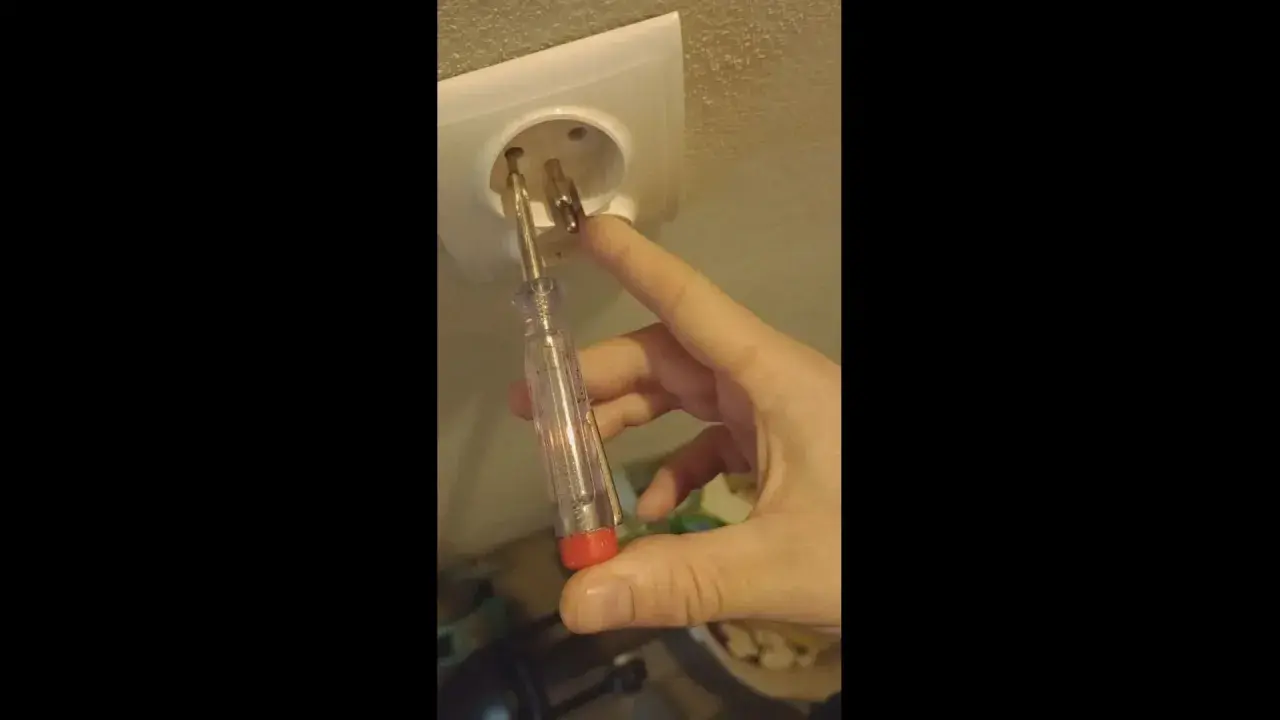

Co naprawdę oznacza świecenie próbnika na bolcu
Ja traktuję świecenie na styku ochronnym jako sygnał ostrzegawczy, nie jako ostateczny werdykt. Neonowy próbnik działa na bardzo małym prądzie i potrafi reagować na różnicę potencjałów względem ciała użytkownika oraz otoczenia. Dlatego takie wskazanie może oznaczać zarówno rzeczywistą obecność napięcia, jak i zjawisko pasożytnicze, które znika po obciążeniu obwodu.
W dobrze wykonanej instalacji bolec ochronny ma służyć bezpieczeństwu, a nie „pokazywać” napięcie. Jeśli próbnik reaguje na nim wyraźnie, nie zakładam od razu katastrofy, ale też nie uznaję tego za normalne zachowanie. Na tym etapie nie wiadomo jeszcze, czy problem siedzi w samym gnieździe, przewodzie ochronnym, czy w urządzeniu podłączonym do obwodu. Z tego powodu warto najpierw rozdzielić typowe przyczyny, zanim zacznie się szukać kosztownej awarii.
Najczęstsze przyczyny takiego wskazania
W praktyce najczęściej spotykam kilka scenariuszy. Każdy wygląda podobnie na pierwszy rzut oka, ale oznacza inny poziom ryzyka i inny kierunek diagnostyki.
| Przyczyna | Jak to zwykle wygląda | Jak to oceniam |
|---|---|---|
| Napięcie pasożytnicze | Próbnik żarzy słabo, wynik bywa zmienny, a po obciążeniu obwodu znika. | To częsty fałszywy trop, szczególnie przy długich przewodach, elektronice i zasilaczach impulsowych. |
| Przerwany lub luźny przewód ochronny | Wskazanie pojawia się na bolcu i czasem na metalowych obudowach urządzeń. | To już traktuję jako usterkę ochrony przeciwporażeniowej, a nie kosmetyczny problem. |
| Luźny PEN w starszej instalacji TN-C | Objaw dotyczy kilku gniazd, bywa niestabilny, a potencjał na bolcu potrafi rosnąć. | To wariant, którego nie wolno lekceważyć, bo przewód PEN odpowiada jednocześnie za ochronę i punkt odniesienia układu. |
| Upływność konkretnego urządzenia | Problem pojawia się dopiero po wpięciu jednej maszyny, ładowarki albo listwy. | Najpierw odłączam sprzęt, potem sprawdzam obwód bez niego. |
| Błąd połączeń po naprawie | Usterka wychodzi po remoncie, wymianie gniazda albo przedłużacza. | Tu często winne są pomyłki w mostkowaniu, zamiana żył albo źle wykonane złącze. |
W Polsce nadal spotykam starsze obwody TN-C albo przejścia TN-C-S, zwłaszcza w lokalach, które dawno nie przechodziły porządnej modernizacji. W takim układzie problem z PEN potrafi podnieść potencjał bolca do poziomu, którego nie wolno bagatelizować. Jeśli wskazanie dotyczy tylko jednego gniazda, częściej winne są połączenia lub uszkodzony przewód ochronny. Jeśli pojawia się po podłączeniu jednej maszyny, najpierw patrzę na sprzęt, nie na samo gniazdko. To prowadzi nas do najważniejszego pytania: jak sprawdzić, co jest faktem, a co złudzeniem pomiarowym.
Jak sprawdzić instalację bez zgadywania
Fluke słusznie przypomina, że detektor zbliżeniowy nadaje się tylko do wstępnego rozpoznania, a wynik trzeba potwierdzić pomiarem bezpośrednim. W praktyce oznacza to prostą zasadę: jeśli chcesz wiedzieć, czy na bolcu jest realne napięcie, użyj dwubiegunowego testera albo multimetru z trybem LoZ, który obciąża obwód i ogranicza wpływ napięć pasożytniczych. HIOKI opisuje właśnie tryb LoZ jako sposób na odfiltrowanie ghost voltage, czyli napięć pozornych wywołanych przez sprzężenia i wysoką impedancję przyrządu.
Najbardziej praktyczna kolejność wygląda tak:
- Sprawdź napięcie między L i N, L i PE oraz N i PE.
- Powtórz test na innym gnieździe w tym samym obwodzie.
- Jeśli wynik na PE znika po obciążeniu obwodu, podejrzewaj napięcie pasożytnicze.
- Jeśli napięcie utrzymuje się po pomiarze LoZ albo na kilku gniazdach jednocześnie, szukaj uszkodzenia PE lub PEN.
- Jeśli pracujesz w warsztacie, sprawdź też metalową obudowę maszyny i przedłużacze, bo awaria często „przechodzi” właśnie przez nie.
Nie oceniam sprawności ochrony samą neonówką. Ona może pokazać „coś” nawet wtedy, gdy obwód jest tylko pojemnościowo sprzężony z sąsiednimi przewodami. Taki wynik nadaje się do wstępnej orientacji, nie do odebrania instalacji do pracy. Gdy po pomiarze obciążeniowym wynik się uspokaja, zaczynam myśleć o zjawisku pasożytniczym. Gdy nie, problem staje się realny i trzeba go potraktować jak awarię, a nie ciekawostkę.
Kiedy to tylko napięcie pasożytnicze, a kiedy realna awaria
Najprościej rozróżniam to po reakcji obwodu na obciążenie i po tym, gdzie jeszcze pojawia się ten sam objaw. Jeśli neonówka tylko słabo żarzy, a po pomiarze dwubiegunowym napięcie praktycznie znika, zwykle mamy do czynienia z sygnałem pozornym. To częste w długich liniach, przy przewodach prowadzonych równolegle oraz w instalacjach z elektroniką, filtrami EMC i zasilaczami impulsowymi.
Realna awaria wygląda inaczej. Alarmują mnie zwłaszcza trzy rzeczy: mrowienie na metalowej obudowie, powtarzalne wskazanie na wielu gniazdach i wybijanie zabezpieczenia różnicowoprądowego po podłączeniu konkretnego urządzenia. Wtedy nie szukam wymówek dla próbnika, tylko źródła nieprawidłowego połączenia albo upływu. W instalacji ochronnej nie chodzi o to, czy „coś się świeci”, lecz o to, czy użytkownik ma zapewnioną drogę bezpiecznego odprowadzenia prądu uszkodzeniowego.
Jeżeli napięcie pojawia się tylko na jednym gnieździe i znika po odłączeniu przewodu lub urządzenia, winny bywa konkretny punkt połączeniowy. Jeżeli objaw obejmuje kilka pomieszczeń albo całą sekcję warsztatu, myślę już o szerszym problemie po stronie zasilania albo przewodu PEN. W takim przypadku odkładanie diagnozy na później jest po prostu złą decyzją. Następny krok to spojrzenie na to, jak temat zachowuje się w realnym środowisku pracy, gdzie metal jest wszechobecny.
Co ma znaczenie w warsztacie i przy maszynach z metalową obudową
W warsztacie problem z bolcem ochronnym jest groźniejszy niż w pokoju dziennym, bo masz do czynienia z większą ilością metalu, wilgocią, pyłem i urządzeniami o wyższym poborze. Metalowa tokarka, szlifierka, spawarka, szafa sterownicza czy przedłużacz bębnowy nie wybaczają luźnego styku tak łatwo jak domowa lampka nocna. Jeśli na obudowie pojawia się potencjał, człowiek staje się częścią obwodu szybciej, niż większość osób zakłada.
Ja w takich warunkach zwracam uwagę na kilka praktycznych punktów:
- Stan przedłużaczy i wtyczek - to one najczęściej zbierają uszkodzenia mechaniczne.
- Połączenia wyrównawcze - metalowe elementy powinny mieć wspólny, pewny potencjał ochronny.
- Urządzenia z filtrami EMC - zasilacze, falowniki i elektronika przemysłowa potrafią dawać niewielkie upływy do PE.
- Zabezpieczenie różnicowoprądowe - w obwodach gniazdowych najczęściej spotyka się RCD 30 mA, ale samo RCD nie naprawia uszkodzonego PE.
- Pomiar po naprawie - po wymianie gniazda, kabla lub urządzenia warto sprawdzić ciągłość PE i izolację.
W warsztacie szczególnie źle znoszę prowizoryczne mostki, adaptery i „tymczasowe” podłączenia, które zostają na lata. Tam właśnie rodzi się większość niejasnych objawów, bo jeden słaby styk potrafi udawać duży problem, a jeden realny problem potrafi przez długi czas wyglądać niewinnie. To dlatego przy metalowych maszynach nie wystarcza patrzenie na to, czy wszystko „działa” - liczy się też, czy działa bezpiecznie. I tu przechodzę do rzeczy, które sprawdziłbym jeszcze raz przed ponownym użyciem obwodu.
Co sprawdziłbym jeszcze raz przed ponownym użyciem gniazdka
Jeśli objaw wraca po każdym podłączeniu albo pojawia się tylko na jednym obwodzie, w pierwszej kolejności sprawdzam trzy rzeczy: ciągłość przewodu ochronnego, poprawność połączeń w gniazdku i stan urządzeń, które wiszą na tym obwodzie. To zwykle szybciej prowadzi do źródła problemu niż ponowne „przepytywanie” instalacji próbnikiem. Jeśli masz do czynienia z warsztatem, po remoncie albo po zalaniu pomieszczenia dorzuć jeszcze pomiar izolacji i oględziny wszystkich przedłużaczy.
Styk ochronny ma chronić, a nie zaskakiwać światłem próbnika. Gdy reakcji nie da się jednoznacznie wyjaśnić pomiarem, obwód traktuję jako niesprawdzony i przekazuję go elektrykowi, bo w instalacjach z metalowymi maszynami koszt pomyłki jest zwykle zbyt wysoki. To podejście jest prostsze niż zgadywanie, a w praktyce działa lepiej niż szukanie usprawiedliwienia dla niepewnego wskazania.
