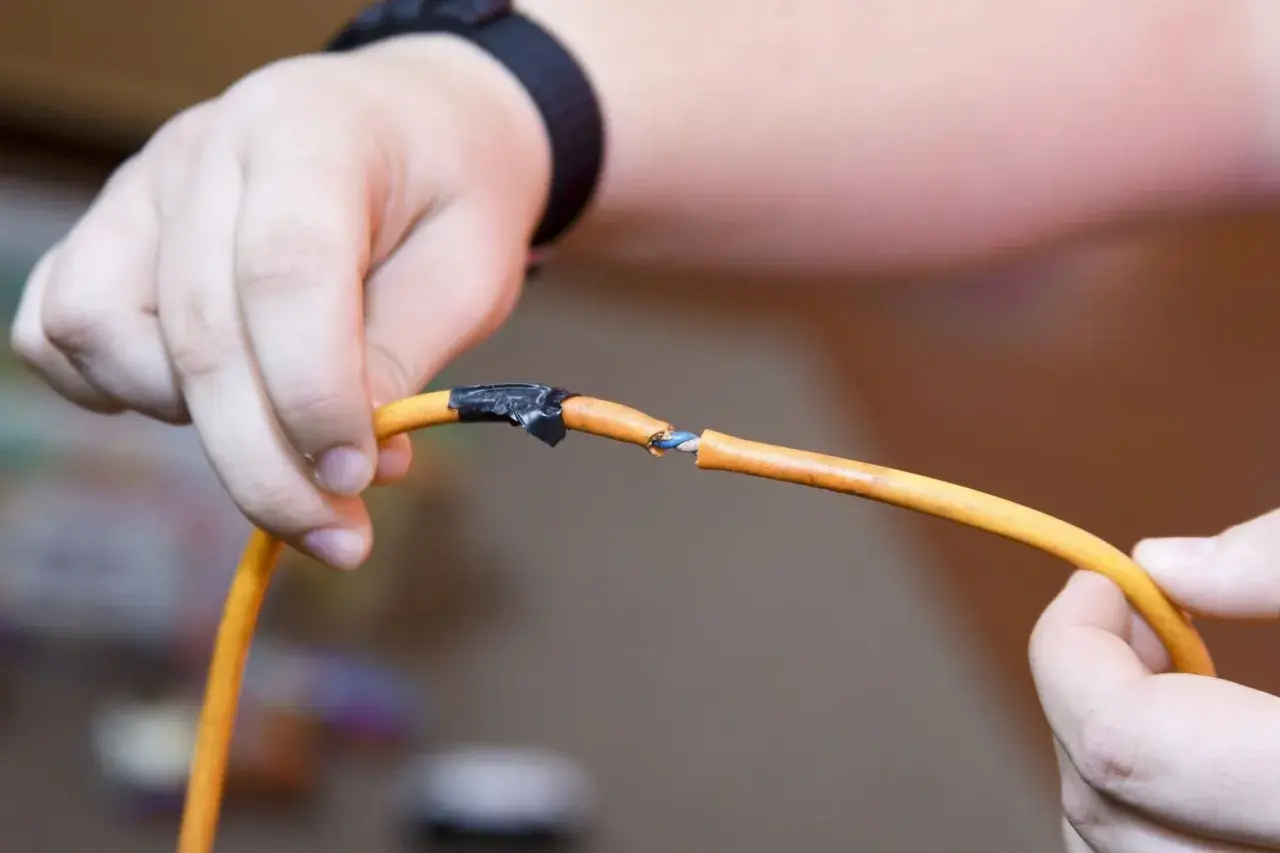

Przerwa w przewodzie potrafi unieruchomić gniazdko, maszynę albo całą sekcję instalacji, a zgadywanie miejsca uszkodzenia zwykle kończy się niepotrzebnym kuciem i stratą czasu. Poniżej pokazuję, jak sprawdzić, w którym miejscu jest przerwany kabel, krok po kroku, od prostego testu ciągłości po lokalizację reflektometrem i lokalizatorem przewodów. Skupię się na metodach, które działają w elektryce i automatyce, także wtedy, gdy przewód biegnie w ścianie, pod tynkiem albo w dłuższym odcinku technologicznym.
Najkrótsza droga do namierzenia przerwy to potwierdzenie usterki, zawężenie odcinka i dobór właściwego miernika
- Najpierw odłącz zasilanie i sprawdź ciągłość obwodu, zanim zaczniesz szukać dokładnego miejsca uszkodzenia.
- Prosty multimetr pokaże, czy przewód jest przerwany, ale nie zawsze wskaże punkt awarii z dokładnością wystarczającą do naprawy.
- W ścianie najlepiej sprawdza się lokalizator przewodów, a przy dłuższych metalowych kablach reflektometr TDR.
- Im bardziej ukryta instalacja, tym ważniejsze staje się dzielenie trasy na krótsze odcinki i porównanie wyniku z drugiego końca.
- Testy wysokonapięciowe zostaw na później, bo na początku potrafią bardziej skomplikować diagnozę niż pomóc.
Najpierw ustal, czy to przerwa, zwarcie czy słaby styk
Ja zawsze zaczynam od rozróżnienia rodzaju uszkodzenia. Dla elektryka to nie jest detal, bo przerwa w żyłach, zwarcie i uszkodzenie izolacji mogą dawać podobny objaw końcowy, ale diagnozuje się je inaczej.
W praktyce pierwszy krok to test ciągłości i niskonapięciowy pomiar rezystancji. Chodzi o to, żeby potwierdzić, czy obwód jest otwarty, a nie „przepchnąć” awarię mocniejszym testem. Na początku nie używam więc prób wysokonapięciowych, bo mogą zmienić charakter usterki i utrudnić późniejsze namierzenie miejsca przerwy.
| Objaw | Co zwykle oznacza | Co sprawdzam najpierw |
|---|---|---|
| Brak przejścia na mierniku | Otwarte połączenie, czyli przerwany przewód albo rozłączony styk | Zaciski, puszki, wtyki, miejsca zagięcia |
| Przejście pojawia się i znika | Usterka przerywana, często od drgań, zginania lub temperatury | Odcinki ruchome, przepusty, końcówki kabla |
| Niska rezystancja między żyłami | Zwarcie albo uszkodzona izolacja | Miejsce przetarcia, wilgoć, zgniecenie |
| Objawy tylko pod obciążeniem | Słaby styk lub połączenie o podwyższonej rezystancji | Złącza, końcówki, elementy sprężynujące |
Jeżeli po poruszeniu kablem wskazanie raz wraca, raz znika, mam do czynienia raczej z usterką przerywaną niż stałą przerwą. To ważne, bo wtedy szukam strefy zgięcia, przepustu albo złącza, a nie jednego „magicznego” punktu na trasie przewodu. Kiedy wiem już, z jakim typem awarii pracuję, łatwiej przejść do zawężania odcinka.
Jak zawęzić miejsce przerwy bez specjalistycznego sprzętu
W prostych przypadkach wystarcza multimetr, dwubiegunowy tester albo wskaźnik ciągłości. Klucz jest inny: nie próbować od razu trafiać w centymetry, tylko podzielić instalację na logiczne odcinki.
- Odłącz zasilanie i upewnij się, że obwód jest bez napięcia.
- Sprawdź ciągłość od jednego końca kabla do drugiego.
- Jeśli obwód ma odgałęzienia, odłączaj kolejne puszki, złącza lub urządzenia, aż zostanie najkrótszy możliwy fragment.
- Porównaj wynik z drugiego końca albo z żyłą, o której wiesz, że jest sprawna.
- Przy usterce przerywanej delikatnie ugnij kabel w newralgicznych miejscach i obserwuj, czy wskazanie nie skacze.
Ta metoda jest zwyczajnie szybka tam, gdzie instalacja jest dostępna. Jeśli mam przedłużacz, wiązkę w szafie sterowniczej albo krótki odcinek przewodu w maszynie, często nie potrzebuję niczego więcej. Problem zaczyna się wtedy, gdy przewód znika w tynku albo biegnie kilka metrów bez dostępu po drodze. Wtedy samo „brzęczenie” miernika przestaje wystarczać i trzeba dobrać właściwe narzędzie.
Jakie narzędzie wybrać do konkretnego rodzaju kabla
Nie każde urządzenie daje ten sam efekt. Ja patrzę na trzy rzeczy: długość przewodu, sposób ułożenia i to, czy chcę tylko potwierdzić przerwę, czy znaleźć jej położenie z marginesem wystarczającym do naprawy.
| Narzędzie | Co daje | Kiedy ma sens | Ograniczenia | Orientacyjny koszt |
|---|---|---|---|---|
| Multimetr z testem ciągłości | Potwierdza przerwę lub zwarcie | Krótkie przewody, przedłużacze, wiązki, szafy sterownicze | Nie pokazuje dokładnego miejsca uszkodzenia | 50–300 zł |
| Dwubiegunowy wskaźnik napięcia lub tester ciągłości | Szybka kontrola obecności napięcia i ciągłości | Instalacje domowe i przemysłowe, szybka diagnostyka | Mniej precyzyjny niż specjalistyczny lokalizator | 100–500 zł |
| Lokalizator przewodów z nadajnikiem i odbiornikiem | Pokazuje przebieg trasy i pomaga zawęzić miejsce przerwy | Przewody w ścianie, pod tynkiem, w podłodze, w wiązce | Wymaga poprawnego podania sygnału i czasem dostępu do obu końców | 300–2000 zł |
| Reflektometr TDR | Wyznacza odległość do przerwy lub zmiany impedancji | Dłuższe kable metalowe, trasy techniczne, telekomunikacja, automatyka | Trzeba poprawnie ustawić parametry kabla; nie każdy typ uszkodzenia da się zobaczyć od razu | 1500–10000+ zł |
| Miernik rezystancji izolacji | Wykrywa degradację izolacji i część uszkodzeń wilgotnościowych | Gdy problem nie jest całkowitą przerwą, tylko pogorszeniem stanu kabla | Nie zastępuje lokalizacji miejsca przerwy | 400–2500 zł |
W praktyce najtańsze narzędzie bywa wystarczające przy prostym obwodzie, ale przy kablu ukrytym w ścianie oszczędność na sprzęcie potrafi skończyć się większym kosztem naprawy. Dlatego przy instalacjach podtynkowych lepiej przejść dalej niż próbować zgadywać po objawach. I tu wchodzi lokalizacja przewodu w budynku, już z wykorzystaniem sprzętu, który naprawdę pokazuje trasę.
Przewód w ścianie, pod tynkiem i w posadzce wymaga innego podejścia
Tu najczęściej korzystam z lokalizatora kabli, a nie z samego multimetru. Sonel LKZ-720 jest dobrym przykładem narzędzia, które pozwala wykrywać przewody w ścianach, sufitach i podłogach, a także lokalizować przerwy i zwarcia. W praktyce działa to najlepiej dwuetapowo: najpierw zgrubnie wyznaczasz trasę, a potem doprecyzowujesz punkt uszkodzenia.

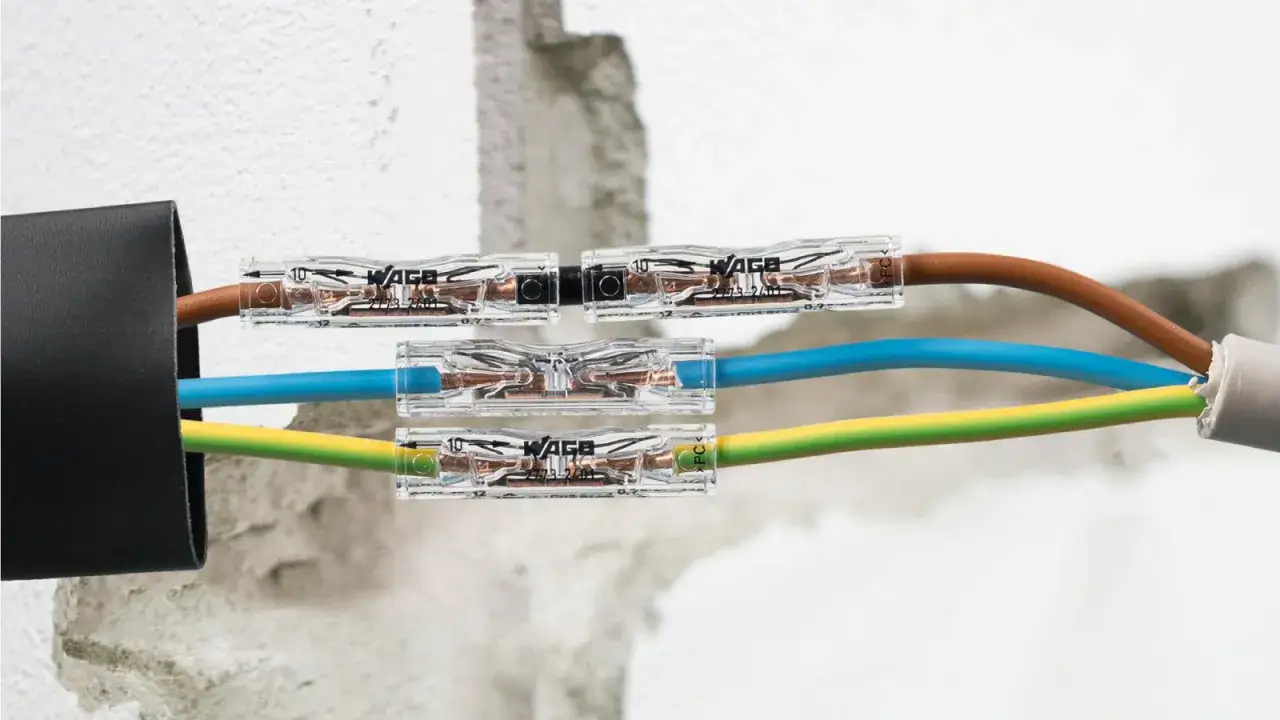

To podejście ma sens, bo w ścianie rzadko szukasz „punktu idealnego”, tylko końca krótkiego, uszkodzonego odcinka. Gdy przewód biegnie przez kilka puszek, w pierwszej kolejności sprawdzam połączenia w złączkach, zaciski i miejsca, w których kabel był mechanicznie naprężany. Bardzo często przerwa siedzi nie w samym środku trasy, ale tuż przy połączeniu.
W instalacjach w betonie i pod posadzką precyzja spada, jeśli trasa jest złożona, a zbrojenie zakłóca odczyt. Wtedy nie traktuję wyniku jako wyroku co do centymetra, tylko jako wskazanie strefy roboczej. To nadal ogromna różnica, bo zamiast kuć pół ściany, otwierasz mały fragment w miejscu, które naprawdę ma sens.
Jeśli kabel jest w peszlu, kanale albo pod podłogą przemysłową, zyskuje też proste myślenie diagnostyczne: najpierw trasa, potem punkt, dopiero na końcu ingerencja. Na takich odcinkach reflektometr bywa jeszcze skuteczniejszy, bo pokazuje już nie tylko kierunek, ale i odległość do awarii.
Dlaczego reflektometr TDR tak dobrze radzi sobie z przerwą w kablu
TDR, czyli reflektometr w dziedzinie czasu, działa prosto w założeniu: wysyła krótki impuls i mierzy odbicie od miejsca, w którym zmienia się impedancja, czyli „opór” widziany przez sygnał pomiarowy. W praktyce oznacza to, że przy przerwie albo zwarciu dostajesz odległość od punktu pomiaru, a nie tylko informację „coś jest nie tak”.
Megger opisuje tę metodę bardzo podobnie w swoich materiałach technicznych: najpierw potwierdza się usterkę testem ciągłości, potem lokalizuje reflektometrem. To rozsądna kolejność, bo TDR najlepiej działa wtedy, gdy wiesz już, że szukasz otwartego obwodu, zwarcia albo zmiany impedancyjnej. W przewodach metalowych potrafi też wykrywać zawilgocenie, luźne połączenia i uszkodzenia izolacji.
W praktyce spotyka się modele, które mierzą od krótkich odcinków do kilku kilometrów. Sonel TDR-410 podaje zakres do 4 km, a TDR-420 do 6000 m w przewodach z żyłami metalowymi. To pokazuje, że metoda jest użyteczna zarówno przy krótkim kablu, jak i przy dłuższej trasie technicznej. Ważne jest jednak coś jeszcze: poprawne ustawienie współczynnika propagacji, czyli parametru mówiącego, z jaką prędkością impuls biegnie w danym kablu.
Nie oczekiwałbym od TDR cudów. Jeśli uszkodzenie ma wysoką rezystancję albo jest pośrednie, wynik może być mniej oczywisty. Dlatego traktuję reflektometr jako narzędzie do zawężania miejsca, a nie zamiennik myślenia o całej trasie przewodu. Zresztą to samo dotyczy każdej metody pomiarowej: dobra diagnostyka zaczyna się od poprawnych założeń, nie od samego sprzętu.
Czego nie robić, żeby nie zamienić prostego testu w kosztowną awarię
- Nie testuj obwodu pod napięciem, jeśli chcesz sprawdzić ciągłość lub rezystancję. Najpierw odłącz zasilanie.
- Nie zaczynaj od wysokiego napięcia. W wielu przypadkach zwykły test ciągłości daje więcej informacji, a mniej ryzyka.
- Nie pomijaj puszek, złączek i końcówek. Przerwa bardzo często siedzi właśnie tam, nie w środku ściany.
- Nie zakładaj, że problem jest tam, gdzie zgasło gniazdko. Awaria może być wcześniej na wspólnej gałęzi.
- Nie ufaj jednemu odczytowi, jeśli usterka jest przerywana. Poruszanie przewodem potrafi zmienić wynik.
- Nie kuć na ślepo. Przy kablu podtynkowym jedno dobre zawężenie strefy jest warte więcej niż kilka przypadkowych prób.
Do tego dochodzi jeszcze zwykła dyscyplina pracy. Sprawdzam stan przewodów pomiarowych, nie pracuję na wilgotnym stanowisku i nie zakładam, że brak świecenia oznacza brak napięcia. To są drobiazgi, ale w elektryce drobiazgi bardzo szybko zamieniają się w błąd pomiarowy albo w realne zagrożenie. Jeśli po drodze widzę ślady przegrzania, nadtopienia albo luźne zaciski, przerywam diagnostykę i najpierw porządkuję połączenia.
Gdy liczy się czas, działam według jednej kolejności
Najlepszy efekt daje mi prosty porządek: odłączenie zasilania, test ciągłości, zawężenie odcinka, lokalizator lub TDR, a dopiero na końcu ingerencja w ścianę albo rozdzielnię. Taka kolejność oszczędza czas, bo nie próbujesz od razu trafiać w punkt, którego jeszcze nawet nie umiesz dobrze zdefiniować.
W instalacjach budynkowych największą różnicę robią puszki, złączki i miejsca naprężenia kabla. W automatyce dochodzą jeszcze wibracje, ruchome prowadnice i ciasne szafy sterownicze, więc tam szczególnie opłaca się od razu myśleć o odcinkach, a nie o pojedynczym „podejrzanym” miejscu. Gdy wiem, że przewód jest metalowy i dłuższy, od razu rozważam TDR. Gdy biegnie w ścianie, najpierw sięgam po lokalizator. A przy krótkim przewodzie w maszynie często wystarczy multimetr i spokojne zawężanie po kolei.
Jeśli miałbym zostawić jedną praktyczną myśl, to byłaby taka: najpierw potwierdź rodzaj uszkodzenia, potem zawężaj trasę, dopiero na końcu otwieraj miejsce naprawy. To najkrótsza droga do sensownej diagnozy i najpewniejszy sposób, żeby nie zamienić prostej przerwy w niepotrzebny remont.
