Dobór uchwytu tokarskiego decyduje nie tylko o tym, czy detal będzie trzymany pewnie, ale też o czasie ustawienia, jakości osiowania i bezpieczeństwie pracy. W praktyce najwięcej różnic robią trzy rzeczy: liczba szczęk, sposób centrowania i sposób mocowania do wrzeciona. Poniżej rozkładam temat na proste, użyteczne elementy i pokazuję, kiedy które rozwiązanie ma sens przy toczeniu, obróbce wykańczającej i pracach, w których liczy się małe bicie.
Najkrócej, ale konkretnie: liczy się typ detalu, wymagane bicie i sposób mocowania
- Trójszczękowy samocentrujący to najszybszy wybór do wałków, tulei i produkcji powtarzalnej.
- Czteroszczękowy niezależny daje największą swobodę ustawienia i sprawdza się przy detalach nieregularnych.
- Uchwyty 4+2 i 6-szczękowe lepiej radzą sobie z cienkościennymi elementami, bo mniej je deformują.
- Mocowanie do wrzeciona musi pasować do maszyny, inaczej nawet dobry uchwyt będzie bezużyteczny.
- Przy szlifowaniu i obróbce wykończeniowej ważniejsze od samej siły zacisku są powtarzalność i małe bicie.
Jakie uchwyty tokarskie spotyka się najczęściej
W katalogach producentów wyraźnie widać, że rynek nie kończy się na jednym uniwersalnym rozwiązaniu. W praktyce spotykam przede wszystkim uchwyty 2-, 3-, 4- i 6-szczękowe, a obok nich wersje specjalne, projektowane pod konkretny detal albo konkretną maszynę. Różnica nie polega wyłącznie na liczbie szczęk. Równie ważne są sposób ich ruchu, zakres mocowania, konstrukcja korpusu i to, czy uchwyt jest ręczny, pneumatyczny czy hydrauliczny.
| Typ uchwytu | Co robi najlepiej | Największa zaleta | Ograniczenie |
|---|---|---|---|
| Dwuszczękowy | Elementy specjalne, fittings, krótkie serie, nietypowe kształty | Duży skok szczęk i mocny chwyt | Mniej uniwersalny niż 3-szczękowy |
| Trójszczękowy samocentrujący | Wałki, tuleje, pręty okrągłe i sześciokątne | Szybkie ustawienie i dobra powtarzalność | Słabsza kontrola przy detalach nieregularnych |
| Czteroszczękowy niezależny | Detale prostokątne, odlewy, części z biciem do skorygowania | Każdą szczękę ustawiasz osobno | Wymaga więcej czasu i doświadczenia |
| Czteroszczękowy kompensujący 2+2 | Części okrągłe i czworokątne, elementy cienkościenne | Lepsze centrowanie przy mniejszym odkształceniu | To już rozwiązanie bardziej wyspecjalizowane |
| Sześcio-szczękowy | Cienkościenne tuleje, pierścienie, detale podatne na zgniatanie | Rozkłada nacisk równiej | Zwykle droższy i mniej popularny |
| Specjalny lub płytowy | Produkcja jednostkowa, nietypowe kształty, osprzęt pod konkretny proces | Największa elastyczność projektowa | Wymaga dopasowania do konkretnego zadania |
Gdy patrzę na taki podział, widzę jedną prostą regułę: im bardziej powtarzalny detal, tym bardziej opłaca się uchwyt samocentrujący; im bardziej nietypowy albo wrażliwy na odkształcenie, tym większą przewagę daje układ z niezależnym ustawianiem szczęk. To prowadzi wprost do pytania, który typ sprawdza się w konkretnych sytuacjach.
Który typ uchwytu pasuje do konkretnego detalu

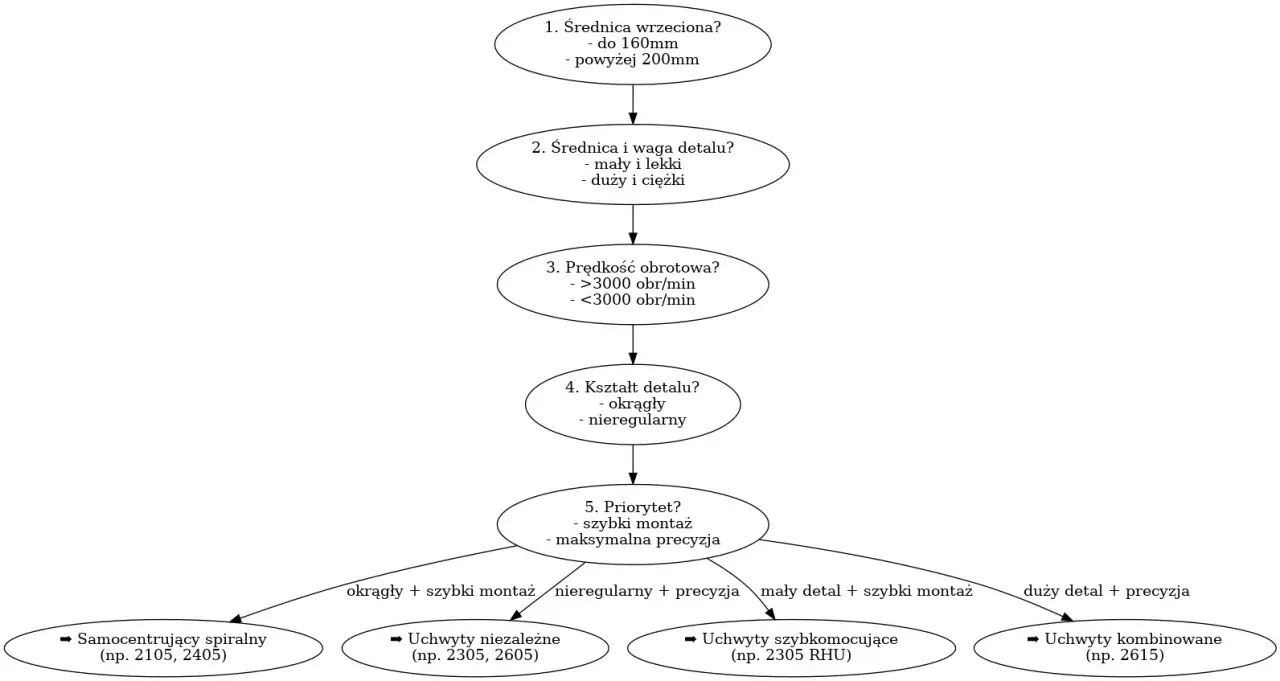

Dobór zaczynam zawsze od kształtu półfabrykatu, a dopiero potem patrzę na średnicę czy markę uchwytu. Ten sam model może być bardzo wygodny przy seryjnych wałkach, a zupełnie niepraktyczny przy odlewie, cienkościennej tulei albo detalu, który po toczeniu trafi jeszcze do szlifowania.
Wałki, tuleje i elementy okrągłe
Tu najczęściej wygrywa uchwyt trójszczękowy samocentrujący. Wszystkie szczęki poruszają się równocześnie, więc ustawienie detalu jest szybkie i powtarzalne. Przy produkcji seryjnej to po prostu oszczędność czasu. Jeśli detal ma iść na dalszą obróbkę wykańczającą, zwracam uwagę na bicie promieniowe i stan szczęk, bo zużyty uchwyt potrafi zepsuć dobry półfabrykat.Części prostokątne, odlewy i detale nieregularne
W takich przypadkach czteroszczękowy uchwyt niezależny daje największą kontrolę. Każdą szczękę ustawiam osobno, więc mogę wycentrować detal mimo nieregularnego kształtu albo odchyłek po odlewie. To rozwiązanie wolniejsze, ale przy pojedynczych sztukach zwykle bardziej opłacalne niż walka z samocentrującym uchwytem. Jeśli detal ma nietypową geometrię, warto też sprawdzić, czy lepiej nie użyć miękkich szczęk dopasowanych do kształtu przedmiotu.
Cienkościenne tuleje, pierścienie i elementy podatne na deformację
Tu sam nacisk szczęk robi różnicę. Przy cienkich ściankach zbyt agresywne dociśnięcie może od razu zniszczyć wymiar albo wprowadzić naprężenia, które wyjdą dopiero po zwolnieniu detalu. Dlatego lubię rozwiązania 4+2 albo 6-szczękowe, bo lepiej rozkładają siłę. W praktyce to często ważniejsze niż sama „moc” uchwytu.
Przeczytaj również: Toczenie CNC - Jak wybrać usługę i uniknąć błędów?
Krótka seria i szybkie przezbrojenie
Jeżeli obrabiasz kilka różnych detali w ciągu zmiany, liczy się szybkość ustawienia i powtarzalność. W takim scenariuszu sprawdza się uchwyt z szybkim systemem wymiany szczęk oraz konstrukcja, która nie wymaga każdorazowego długiego przestawiania. W katalogach SCHUNK widać wyraźnie, że część uchwytów pozwala wymienić szczęki w około 60 sekund, bez użycia narzędzi. To nie jest detal marketingowy, tylko realna oszczędność czasu przy małych i średnich seriach.
Jeśli po tym przeglądzie masz już w głowie preferowany typ uchwytu, kolejnym krokiem jest sprawdzenie, jak ten uchwyt łączy się z samą tokarką.
Jak mocowanie do wrzeciona wpływa na sztywność i kompatybilność
Rodzaj mocowania do wrzeciona bywa niedoceniany, a to właśnie on decyduje, czy uchwyt w ogóle da się zamontować bez kombinowania. W praktyce wybieram nie tylko uchwyt, ale cały układ: uchwyt, adapter i typ mocowania wrzeciona. Błąd na tym etapie kończy się albo brakiem kompatybilności, albo niepotrzebnym osłabieniem sztywności zestawu.
| Typ mocowania | Charakterystyka | Gdzie spotykany najczęściej | Na co uważać |
|---|---|---|---|
| ISO 702-1 | Stożek krótki | Wiele tokarek manualnych i zasilanych | Trzeba dopasować dokładny numer rozmiaru |
| ISO 702-2 | Camlock | Maszyny, gdzie liczy się szybki i pewny montaż | Ważna jest zgodność kołnierza i rozstawu |
| ISO 702-3 | Bagnet | Uchwyty ręczne i rozwiązania z adapterami | Nie każdy adapter będzie pasował do każdej maszyny |
| ISO 702-4 | Wariant stosowany w określonych rodzinach maszyn | Konfiguracje specjalne i wybrane serie obrabiarek | Wymaga sprawdzenia dokumentacji maszyny |
| Kołnierz bezpośredni | Uchwyt przykręcany bezpośrednio do wrzeciona | Gdy liczy się sztywność i mały luz montażowy | Muszą się zgadzać średnice podziałowe i otwory |
W praktyce nie chodzi tylko o samą zgodność wymiarów. Adapter, który „da się założyć”, nie zawsze będzie najlepszym wyborem do pracy precyzyjnej. Im więcej pośrednich elementów między wrzecionem a uchwytem, tym większa szansa na spadek sztywności i gorsze zachowanie przy większych obrotach. Przy obróbce wykańczającej i szlifowaniu to ma realne znaczenie.
Ręczne czy zasilane uchwyty w praktyce warsztatowej
Tu różnica jest bardzo praktyczna: ręczne uchwyty wybiera się tam, gdzie ważna jest elastyczność i prostota, a zasilane tam, gdzie liczy się tempo, powtarzalność i ergonomia. Sam schemat pracy warsztatu potrafi przesądzić o opłacalności rozwiązania bardziej niż katalogowa siła zacisku.
Uchwyty ręczne dobrze sprawdzają się w produkcji jednostkowej, w naprawach i przy krótszych seriach. Są prostsze, łatwiejsze do opanowania i tańsze w utrzymaniu. Z kolei uchwyty pneumatyczne i hydrauliczne wchodzą do gry wtedy, gdy detal ma być mocowany często, a czas przezbrojenia zaczyna zjadać realną część zmiany. SCHUNK podaje dla uchwytów pneumatycznych standardowe ciśnienie pracy 6 bar, z zakresem użytkowym 3-8 bar, co dobrze pokazuje, jak mocowanie jest dziś projektowane pod stabilną, powtarzalną pracę.
Warto też rozróżnić sam uchwyt od systemu szczęk. Miękkie szczęki po przetoczeniu pozwalają dopasować powierzchnię chwytu do konkretnego półfabrykatu, co jest bardzo przydatne przy małych seriach i dokładnym osiowaniu. Twarde szczęki są bardziej odporne na codzienną eksploatację, ale nie dadzą tak dobrego dopasowania. Gdy detal ma później iść na dokładne toczenie lub szlifowanie, ja zwykle wolę poświęcić chwilę na precyzyjniejsze przygotowanie szczęk niż nadrabiać wszystko samą siłą docisku.
To właśnie połączenie sposobu uruchamiania, szczęk i zakresu mocowania decyduje, czy uchwyt będzie wygodnym narzędziem, czy źródłem problemów.
Na co patrzę przed zakupem lub przezbrojeniem
Przy wyborze uchwytu nie zaczynam od ceny, tylko od kilku pytań technicznych. To oszczędza błędnych zakupów, zwłaszcza wtedy, gdy tokarka pracuje z różnymi detalami, a nie tylko z jednym powtarzalnym wymiarem.
| Kryterium | Co sprawdzić | Dlaczego to ważne |
|---|---|---|
| Kształt detalu | Czy detal jest okrągły, sześciokątny, prostokątny, cienkościenny | Od tego zależy typ szczęk i sposób centrowania |
| Zakres mocowania | Jakie średnice lub przekroje uchwyt obejmuje bez ryzyka poślizgu | Zbyt mały zakres ogranicza zastosowanie, zbyt duży może obniżyć pewność chwytu |
| Prędkość obrotowa | Jaką maksymalną prędkość dopuszcza producent | Uchwyt musi być bezpieczny przy realnych obrotach pracy |
| Siła zacisku | Czy detal nie będzie zgniatany albo odkształcany | Za duży docisk bywa równie zły jak za mały |
| Bicie i powtarzalność | Jakie bicie akceptuje proces, zwłaszcza przed szlifowaniem | Przy obróbce wykańczającej to jeden z najważniejszych parametrów |
| Mocowanie do wrzeciona | Czy zgadza się standard, kołnierz, numer rozmiaru i adapter | Bez zgodności montażu nie ma stabilnej pracy |
| Stan szczęk | Czy szczęki są zużyte, zabrudzone, nadają się do przetoczenia | W praktyce to one często decydują o jakości chwytu |
Jeśli miałbym wskazać jeden błąd, który pojawia się najczęściej, to byłoby kupowanie uchwytu wyłącznie pod średnicę zewnętrzną. To za mało. W rzeczywistości liczy się cały układ: detal, szczęki, wrzeciono, obroty i to, co chcesz osiągnąć po obróbce. Następna sekcja pokazuje, gdzie ten błąd najłatwiej wychodzi w praktyce.
Błędy, które psują dokładność i bezpieczeństwo
W uchwytach tokarskich najwięcej problemów bierze się nie z samej konstrukcji, tylko z niewłaściwego użycia. Poniżej są błędy, które widzę najczęściej, i które naprawdę potrafią zepsuć cały proces.
- Dobór uchwytu tylko po liczbie szczęk - trzy szczęki nie zawsze są lepsze, a cztery nie zawsze bardziej dokładne.
- Ignorowanie zużycia szczęk - wytarte szczęki potrafią wprowadzić bicie nawet wtedy, gdy uchwyt sam w sobie jest sprawny.
- Zbyt mocny docisk cienkościennego detalu - element może się odkształcić jeszcze przed rozpoczęciem skrawania.
- Brak kontroli stanu wiórów i chłodziwa - zanieczyszczenia wchodzą w kinematykę uchwytu i pogarszają chwyt.
- Praca poza dopuszczalnymi obrotami - każdy uchwyt ma swoje granice, a przy wyższych prędkościach rośnie ryzyko utraty stabilności.
- Brak weryfikacji po przezbrojeniu - po zmianie szczęk albo detalu trzeba ponownie sprawdzić osiowanie, zwłaszcza przed obróbką dokładną.
Przy pracach wykańczających i przy szlifowaniu jestem jeszcze bardziej ostrożny niż przy zwykłym toczeniu. Tam nieduże bicie albo odkształcenie widzisz od razu na powierzchni, a poprawianie błędu zajmuje więcej czasu niż porządne ustawienie na starcie. To samo dotyczy bezpieczeństwa: mocowanie ma być pewne, ale nie może rozwiązywać problemów kosztem detalu albo operatora.
Co warto zapamiętać przy doborze uchwytu do tokarki
Jeżeli miałbym sprowadzić cały temat do kilku praktycznych decyzji, wygląda to tak: do wałków i seryjnej pracy wybieraj uchwyt trójszczękowy samocentrujący; do detali nieregularnych i wymagających dokładnego ustawienia sięgaj po czteroszczękowy niezależny; do cienkościennych elementów szukaj rozwiązań, które równiej rozkładają nacisk. Przy większej liczbie przezbrojeń naprawdę pomaga szybka wymiana szczęk, a przy obróbce dokładnej i szlifowaniu ważniejsze od „mocy” jest małe bicie i powtarzalność.
- Najpierw sprawdź detal, potem uchwyt.
- Potem dopasuj mocowanie do wrzeciona.
- Na końcu oceń szczęki, obroty i siłę zacisku.
W praktyce to właśnie te trzy poziomy decydują, czy uchwyt będzie wspierał obróbkę, czy tylko formalnie będzie pasował do tokarki. Dobrze dobrany układ daje krótszy czas ustawiania, mniej poprawek i stabilniejszy proces, a to w warsztacie zwykle znaczy więcej niż sama nazwa modelu.
