Silnik, który pracuje pod zbyt dużym obciążeniem albo traci chłodzenie, nie psuje się od razu. Najpierw rośnie temperatura uzwojeń, potem spada żywotność izolacji, a dopiero później pojawia się kosztowna awaria. Ten tekst pokazuje, jak działa zabezpieczenie termiczne silnika, jakie są jego typy, jak dobrać nastawy i kiedy trzeba dołożyć czujnik temperatury albo lepszą diagnostykę.
Najważniejsze rzeczy, które warto wiedzieć przed doborem ochrony silnika
- Ochrona termiczna ma zatrzymać przegrzewanie, ale nie zastępuje zabezpieczenia zwarciowego.
- W praktyce stosuje się przekaźniki termiczne, wyłączniki silnikowe, czujniki PTC i przekaźniki elektroniczne.
- Nastawę ustawia się do prądu znamionowego z tabliczki, a nie „na wyczucie”.
- Przy zwykłym rozruchu często wystarcza klasa 10, ale cięższe napędy mogą wymagać dłuższej zwłoki.
- Przy falowniku, częstych startach i słabym chłodzeniu lepiej mierzyć temperaturę uzwojeń bezpośrednio.
Jak działa zabezpieczenie termiczne silnika
W praktyce zabezpieczenie termiczne silnika ma zareagować zanim ciepło uszkodzi izolację uzwojeń. To ważne, bo samo przegrzanie rzadko wynika z jednej dramatycznej sytuacji; częściej jest skutkiem długiego przeciążenia, zablokowanego wirnika, zaniku jednej fazy albo słabego chłodzenia.
Najprostsze rozwiązania działają pośrednio. Przekaźnik bimetaliczny „udaje” nagrzewanie silnika i wyłącza obwód po przekroczeniu dopuszczalnego stanu cieplnego. Z kolei czujniki temperatury, na przykład PTC w uzwojeniach, mierzą ciepło bezpośrednio. To już nie jest tylko reakcja na prąd, ale rzeczywista kontrola temperatury maszyny.
Warto też rozróżnić dwie rzeczy: ochrona termiczna i ochrona zwarciowa to nie to samo. Termik zabezpiecza przed skutkami przeciążenia, natomiast zwarcie wymaga osobnego elementu albo układu termomagnetycznego. To rozróżnienie w warsztatach nadal bywa mylone, a później kończy się niepotrzebnym „przestawianiem” zabezpieczenia zamiast usunięcia przyczyny problemu.
Jeśli spojrzeć na to praktycznie, chodzi o ochronę najdroższego i najbardziej wrażliwego elementu napędu. Żeby dobrać ją sensownie, trzeba wiedzieć, gdzie taki układ ma największy sens w realnej pracy maszyny.
Gdzie ta ochrona ma największe znaczenie
Najczęściej spotykam ją przy napędach, które pracują długo, startują często albo są mechanicznie obciążane w sposób zmienny. W warsztacie i automatyce dotyczy to między innymi pomp chłodziwa, wentylatorów odciągowych, sprężarek, przenośników, pił taśmowych, mieszadeł i wrzecion w maszynach CNC.
W branży obróbki metalu ryzyko rośnie jeszcze bardziej, bo do obciążenia dochodzi pył, wióry, podwyższona temperatura otoczenia i ograniczony przepływ powietrza. Silnik zamknięty w zabudowanej maszynie nagrzewa się szybciej niż taki sam napęd pracujący „na otwartym stanowisku”. Z mojego doświadczenia właśnie to jest częsty powód niepotrzebnych wyłączeń: nie wada zabezpieczenia, tylko zbyt ciężkie warunki pracy.
W automatyce znaczenie ma też cykl pracy. Napęd, który przez godzinę wykonuje krótkie, częste ruchy, może nagrzewać się bardziej niż silnik pracujący ciągle na umiarkowanym obciążeniu. Dlatego przy projektowaniu nie patrzę wyłącznie na moc z tabliczki, ale na całą aplikację: sposób rozruchu, liczbę startów, chłodzenie i dostęp serwisowy. To właśnie te elementy decydują, czy ochrona będzie skuteczna, czy tylko formalnie obecna.
Jakie rozwiązania stosuje się najczęściej
Nie ma jednego uniwersalnego układu dla każdego napędu. Inny wybór ma sens przy prostym silniku wentylatora, a inny przy napędzie pracującym z falownikiem i nieregularnym obciążeniem. Poniżej zestawienie, które najczęściej pomaga w praktyce.
| Rozwiązanie | Co wykrywa | Mocne strony | Ograniczenia | Najlepsze zastosowanie |
|---|---|---|---|---|
| Przekaźnik termiczny bimetaliczny | Pośrednio przeciążenie i skutki wzrostu temperatury | Prosty, tani, powszechny | Nie mierzy temperatury uzwojeń bezpośrednio | Standardowe silniki o przewidywalnym rozruchu |
| Wyłącznik silnikowy termomagnetyczny | Przeciążenie i zwarcie | Kompaktowy, wygodny w montażu, często łączy kilka funkcji | Mniej elastyczny przy nietypowych rozruchach | Małe i średnie napędy w prostych układach |
| Czujnik PTC z przekaźnikiem | Rzeczywistą temperaturę uzwojeń | Bardzo dobra ochrona przy trudnych warunkach | Wymaga silnika przygotowanego pod czujniki | Napędy z falownikiem, częstymi startami i słabym chłodzeniem |
| Elektroniczny przekaźnik zabezpieczenia silnika | Prąd, asymetrię, przeciążenie, czasem także temperaturę | Najwięcej diagnostyki i precyzji | Wyższy koszt i większa złożoność nastaw | Automatyka, linie produkcyjne, ważne napędy procesowe |

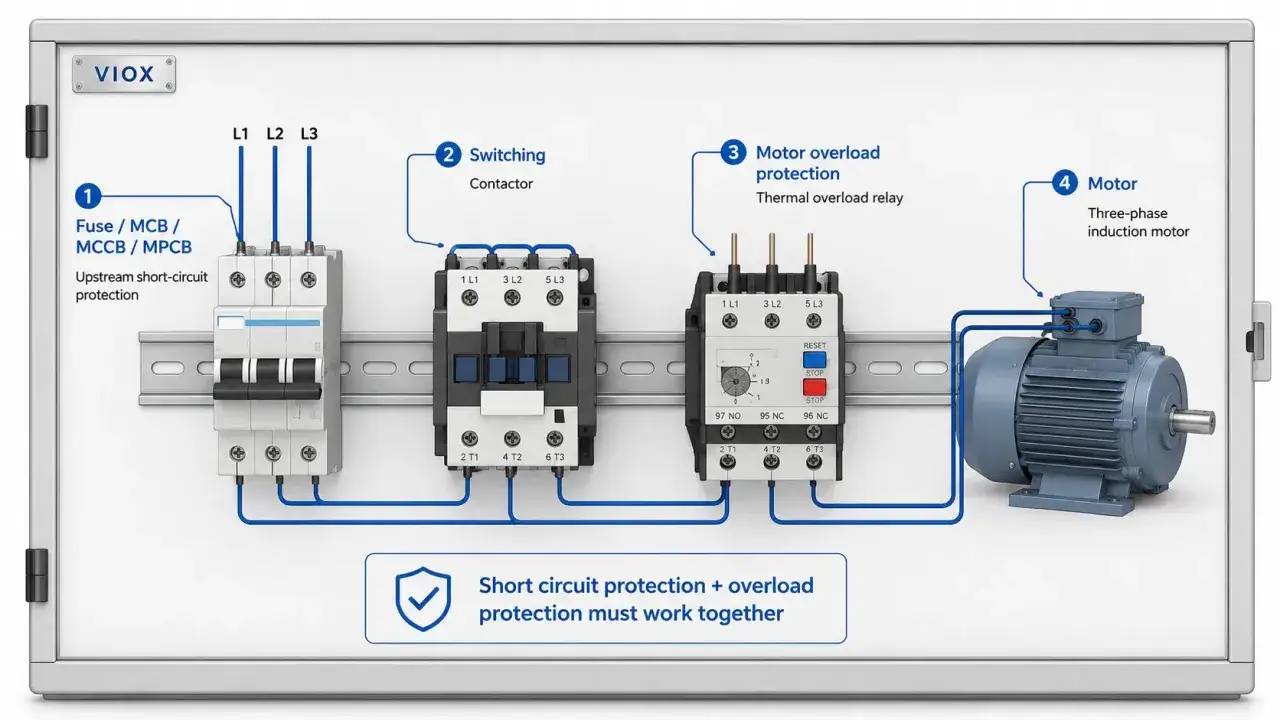

Warto zapamiętać jedną rzecz: nawet jeśli urządzenie łączy kilka funkcji, nie zawsze zastępuje cały układ ochronny. Zabezpieczenie przed zwarciem, przeciążeniem i nadmierną temperaturą to powiązane, ale jednak różne zadania. W dobrze zaprojektowanej szafie sterowniczej te funkcje są rozdzielone albo świadomie zintegrowane.
Skoro wiadomo już, jakie są dostępne opcje, trzeba jeszcze dobrać je do konkretnego silnika i warunków pracy. I tu najczęściej zaczynają się prawdziwe błędy.
Jak dobrać nastawy do prądu rozruchu i warunków pracy
Najpierw patrzę na tabliczkę znamionową silnika: prąd, napięcie, sposób połączenia, rodzaj pracy i warunki chłodzenia. Następnie sprawdzam, jak wygląda rozruch. Silnik uruchamiany bezpośrednio zachowuje się inaczej niż ten pracujący przez falownik, układ gwiazda-trójkąt albo miękki start. To nie są detale, tylko informacje, które decydują o tym, czy zabezpieczenie zadziała za wcześnie, czy zbyt późno.
W przypadku przekaźnika termicznego nastawę ustawia się zwykle na prąd znamionowy silnika albo zgodnie z zaleceniem producenta napędu. Jeśli ktoś zawyża nastawę tylko po to, by urządzenie przestało wybijać, to w praktyce osłabia ochronę całego układu. Taki ruch maskuje problem, zamiast go rozwiązywać.
Przy doborze przydaje się jeszcze pojęcie klasy zadziałania. To nie jest klasa temperatury, tylko zakres czasu wyłączenia przy określonym przeciążeniu. W praktyce odnosi się to do charakterystyki zgodnej z IEC 60947-4-1.
| Klasa | Czas zadziałania przy 7,2 × Ir | Typowy sens zastosowania |
|---|---|---|
| 5E | 3–5 s | Układy wymagające szybszej reakcji |
| 10E | 5–10 s | Najczęstszy wybór dla normalnego rozruchu |
| 20E | 10–20 s | Napędy z dłuższym rozpędzaniem i większą bezwładnością |
| 30E | 20–30 s | Trudniejsze aplikacje, jeśli producent silnika to dopuszcza |
Tu właśnie przydaje się praktyczne myślenie. Jeśli masz maszynę o ciężkim rozruchu, to nie zawsze oznacza to „większy bezpiecznik”, ale często właściwszą klasę opóźnienia albo przejście na ochronę z czujnikiem temperatury. Dobrze dobrana ochrona ma wytrzymać rozruch, ale nie ma pozwalać na wielominutowe duszenie silnika pod nadmiernym obciążeniem.
Im trudniejsze warunki pracy, tym częściej sama kontrola prądu przestaje wystarczać. I wtedy trzeba sięgnąć po pomiar temperatury wprost z uzwojeń.
Kiedy sam termik nie wystarczy
Są sytuacje, w których przekaźnik przeciążeniowy działa poprawnie, a mimo to silnik nadal się przegrzewa. Dzieje się tak na przykład wtedy, gdy napęd pracuje z falownikiem przy niskich obrotach, bo własne chłodzenie silnika wyraźnie słabnie. Podobny problem pojawia się przy bardzo częstych startach, w zabudowanych szafach albo tam, gdzie wentylator chłodzący jest zabrudzony lub uszkodzony.

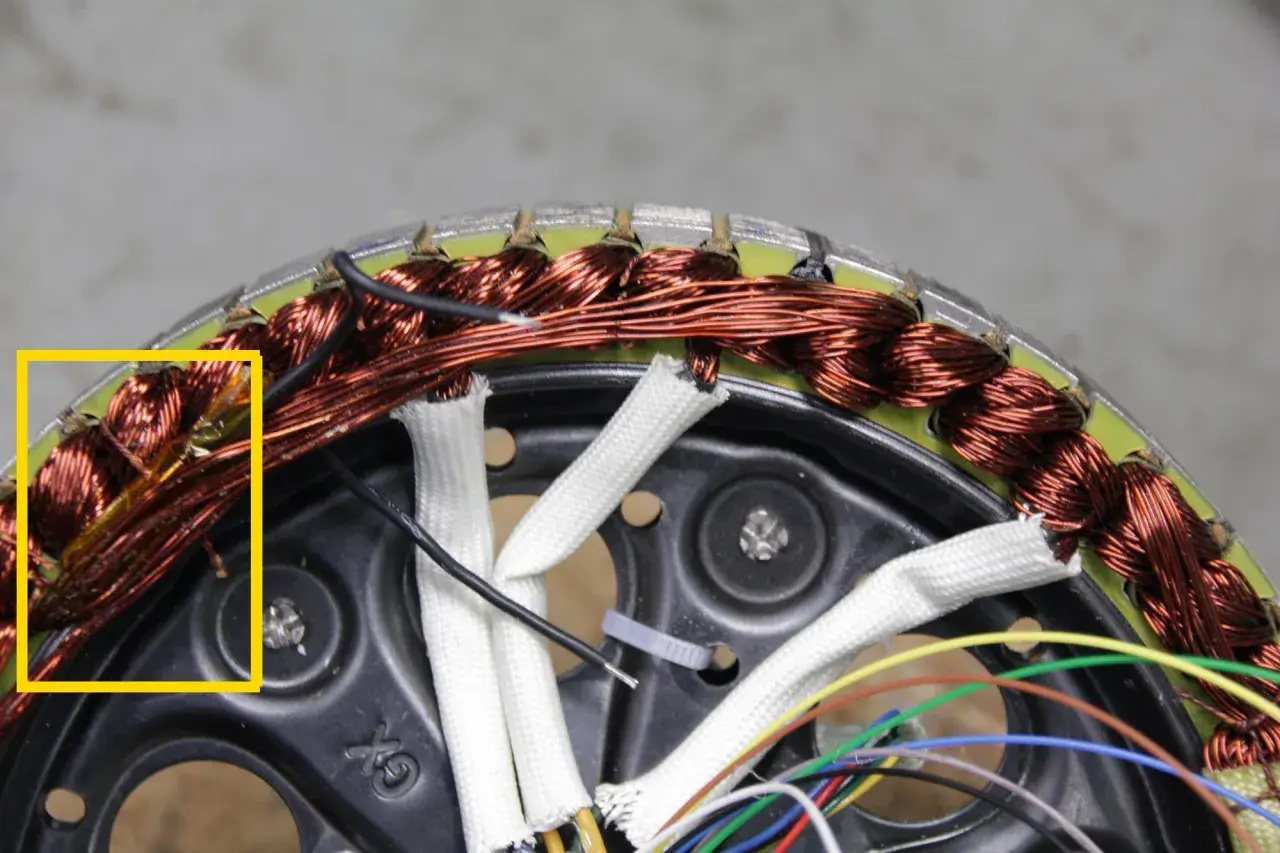

W takich warunkach lepszy jest układ z czujnikiem PTC osadzonym w uzwojeniach. Taki czujnik mierzy temperaturę bezpośrednio, więc reaguje nie tylko na przeciążenie prądowe, ale też na utratę chłodzenia, wzrost temperatury otoczenia czy pracę przy zbyt małej prędkości obrotowej. ABB opisuje to wprost: czujnik ma chronić uzwojenia, a nie tylko „domyślać się” ich stanu na podstawie prądu.
W automatyce i w napędach ważnych procesowo taki układ daje jeszcze jedną korzyść: łatwiej odróżnić realne przegrzanie od chwilowego skoku obciążenia. To oszczędza czas serwisu, bo diagnostyka jest mniej „na próbę”, a bardziej oparta na danych.
Jeśli więc silnik działa długo, na zmiennej charakterystyce albo w gorącym otoczeniu, sam termik bywa tylko pierwszą warstwą ochrony. Druga warstwa to czujnik temperatury, a trzecia to dobrze dobrany sposób montażu i serwisu.
Najczęstsze błędy przy montażu i serwisie
W praktyce większość problemów nie wynika z samej technologii, tylko z błędnego doboru albo obejścia zabezpieczenia. To są powtarzalne błędy, które widzę najczęściej:
- Ustawienie zbyt wysokiego prądu tylko po to, by układ przestał wyłączać silnik.
- Pomylenie ochrony termicznej z ochroną zwarciową i zostawienie silnika bez pełnego zabezpieczenia.
- Dobór złej klasy zadziałania do napędu o ciężkim rozruchu.
- Ignorowanie zaniku fazy, asymetrii i luźnych zacisków w torze zasilania.
- Montaż aparatury w przegrzewającej się szafie bez poprawy wentylacji.
- Resetowanie zabezpieczenia bez sprawdzenia obciążenia, łożysk i chłodzenia.
- Traktowanie częstych zadziałań jako „wady termika”, choć problem leży po stronie maszyny.
W takich przypadkach wymiana samego aparatu rzadko coś zmienia. Najczęściej trzeba szukać przyczyny mechanicznej, elektrycznej albo środowiskowej. I właśnie dlatego rozsądny serwis zaczyna się od pomiarów, a nie od przycisku reset.
Jeśli zabezpieczenie wyłącza napęd zbyt wcześnie, nie warto zgadywać. Lepiej sprawdzić kilka konkretnych punktów i dopiero potem decydować, czy problem leży w nastawie, czy w samym silniku.
Co sprawdzić, gdy silnik wybija zbyt wcześnie
Jeżeli napęd wyłącza się na ochronie termicznej, zaczynam od krótkiej, uporządkowanej diagnostyki. To zwykle daje szybszy efekt niż wymiana aparatury „na ślepo”.
- Porównaj prąd każdej fazy z tabliczką silnika i sprawdź, czy jedna faza nie odstaje wyraźnie od pozostałych.
- Oceń opory mechaniczne: łożyska, przekładnię, pompę, wirnik albo element, który może blokować napęd.
- Sprawdź wentylator, kanały chłodzenia, filtr i ilość zanieczyszczeń w obudowie.
- Skontroluj połączenia elektryczne, stycznik, zaciski i możliwość zaniku fazy.
- Zweryfikuj nastawę i klasę zadziałania, ale bez podnoszenia jej „na zapas”.
- Przeanalizuj warunki pracy: liczbę startów, temperaturę otoczenia, pracę z falownikiem i czas obciążenia.
Jeśli zabezpieczenie reaguje po dłuższej pracy, zwykle trzeba szukać przeciążenia lub słabego chłodzenia. Jeśli wyłącza niemal od razu, problem częściej dotyczy elektryki zasilania albo uszkodzenia mechanicznego, a nie samej termiki. W obu przypadkach najtańsza jest szybka diagnoza, bo kolejne próby uruchamiania tylko podbijają temperaturę i ryzyko uszkodzenia.
W praktyce najlepiej działa prosta zasada: najpierw usuń przyczynę przegrzewania, dopiero potem wracaj do nastaw. Dobrze dobrana ochrona ma bronić silnika, ale jeszcze ważniejsze jest to, by układ pracował stabilnie i bez niepotrzebnych przerw.
