Bezpieczna instalacja elektryczna nie zaczyna się od samego wyłącznika, tylko od tego, czy metalowe elementy urządzeń mają pewną drogę odprowadzenia prądu uszkodzeniowego. Uziemienie ochronne jest właśnie tym elementem układu, który ma ograniczyć ryzyko porażenia i sprawić, że zabezpieczenia zadziałają szybko i przewidywalnie. W warsztacie, na hali produkcyjnej i w automatyce ma to znaczenie podwójne: chroni ludzi, ale też ogranicza awarie i zakłócenia w pracy maszyn.
Najkrócej: bezpieczeństwo zależy od ciągłego toru PE i sprawnych zabezpieczeń
- Przewód ochronny PE łączy obudowy urządzeń, elementy metalowe i punkt odniesienia instalacji, aby prąd uszkodzeniowy miał kontrolowaną drogę odpływu.
- Sam uziom nie wystarcza, jeśli brakuje ciągłości połączeń albo zabezpieczenie nie jest dobrane do układu sieci.
- Wyłącznik różnicowoprądowy pomaga, ale nie zastępuje przewodu ochronnego ani połączeń wyrównawczych.
- W halach i warsztatach szczególnie ważne są szafy sterownicze, obudowy maszyn, konstrukcje stalowe i ekrany kabli.
- Ocenę instalacji robi się pomiarami: ciągłości PE, impedancji pętli zwarcia, rezystancji uziemienia i testami RCD.
- W praktyce liczy się nie jeden element, tylko cały układ ochronny zaprojektowany i sprawdzony jako całość.
Jak działa ochrona przez uziemienie i przewód PE
Najprościej mówiąc, chodzi o to, żeby metalowa obudowa urządzenia nie mogła długo utrzymać niebezpiecznego napięcia. Jeśli przewód fazowy zetknie się z obudową, prąd ma popłynąć przez przewód ochronny do punktu odniesienia instalacji, a zabezpieczenie ma odłączyć zasilanie zanim ktoś dotknie elementu pod napięciem.

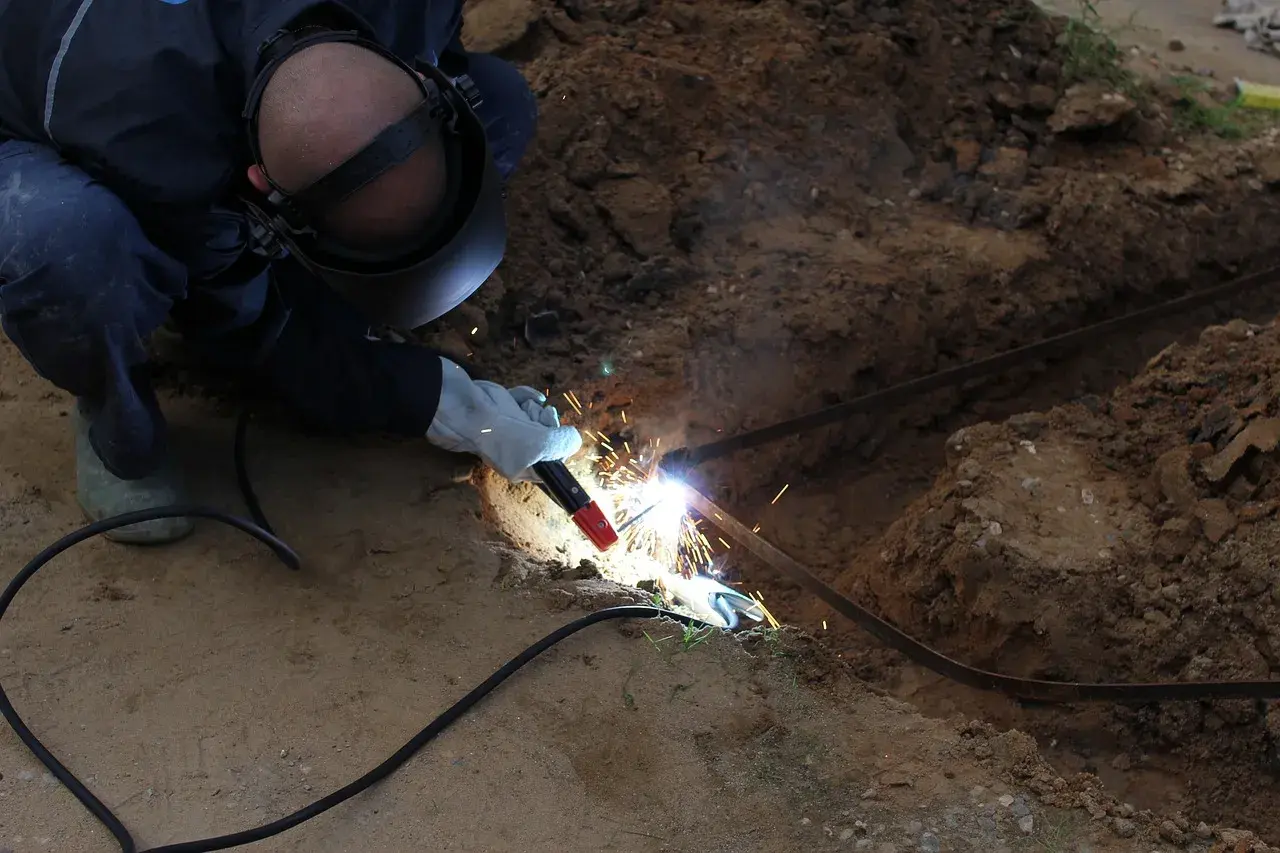

Samo połączenie z ziemią nie robi jeszcze pełnej ochrony. Najważniejszy jest ciągły, niskoimpedancyjny tor ochronny, czyli taki, który nie ma luźnych zacisków, korozji ani przerw. Mówiąc praktycznie: nie chodzi o „wbity metal w grunt”, tylko o cały układ, który umożliwia szybkie zadziałanie zabezpieczenia.
Co dzieje się przy przebiciu na obudowę
W chwili uszkodzenia izolacji obudowa może znaleźć się pod napięciem. Jeżeli przewód PE jest poprawnie podłączony, prąd zwarciowy płynie drogą ochronną, a wyłącznik nadprądowy albo różnicowoprądowy reaguje. Dzięki temu napięcie dotykowe spada do poziomu, który nie powinien utrzymywać się dłużej, niż przewiduje ochrona.
Przeczytaj również: Adhezja w metalu - 5 błędów, które niszczą trwałość połączeń
Dlaczego liczy się impedancja, a nie sam metalowy przewód
W ochronie przeciwporażeniowej często mówi się o impedancji pętli zwarcia, czyli o całkowitym „oporze” drogi, jaką pokonuje prąd uszkodzeniowy. To ważniejsze niż sama obecność przewodu, bo nawet dobry kabel nie pomoże, jeśli po drodze jest słaby styk albo źle wykonane połączenie. W praktyce ja zawsze patrzę na cały tor, nie na pojedynczy punkt.
Dlaczego w warsztacie i automatyce to nie jest detal
W obiektach technicznych temat nabiera znaczenia szybciej niż w zwykłym mieszkaniu. Wystarczy spawarka, szlifierka, obrabiarka CNC, falownik albo szafa sterownicza, żeby pojawiły się jednocześnie dwa problemy: ryzyko porażenia i zakłócenia elektromagnetyczne. EMC, czyli kompatybilność elektromagnetyczna, to po prostu zdolność urządzeń do pracy bez wzajemnego przeszkadzania sobie.
- W spawalni duże prądy i metalowa infrastruktura wymagają dobrze zaprojektowanych połączeń ochronnych.
- W automatyce słaba jakość uziemienia potrafi powodować fałszywe odczyty czujników, błędy komunikacji i niestabilną pracę falowników.

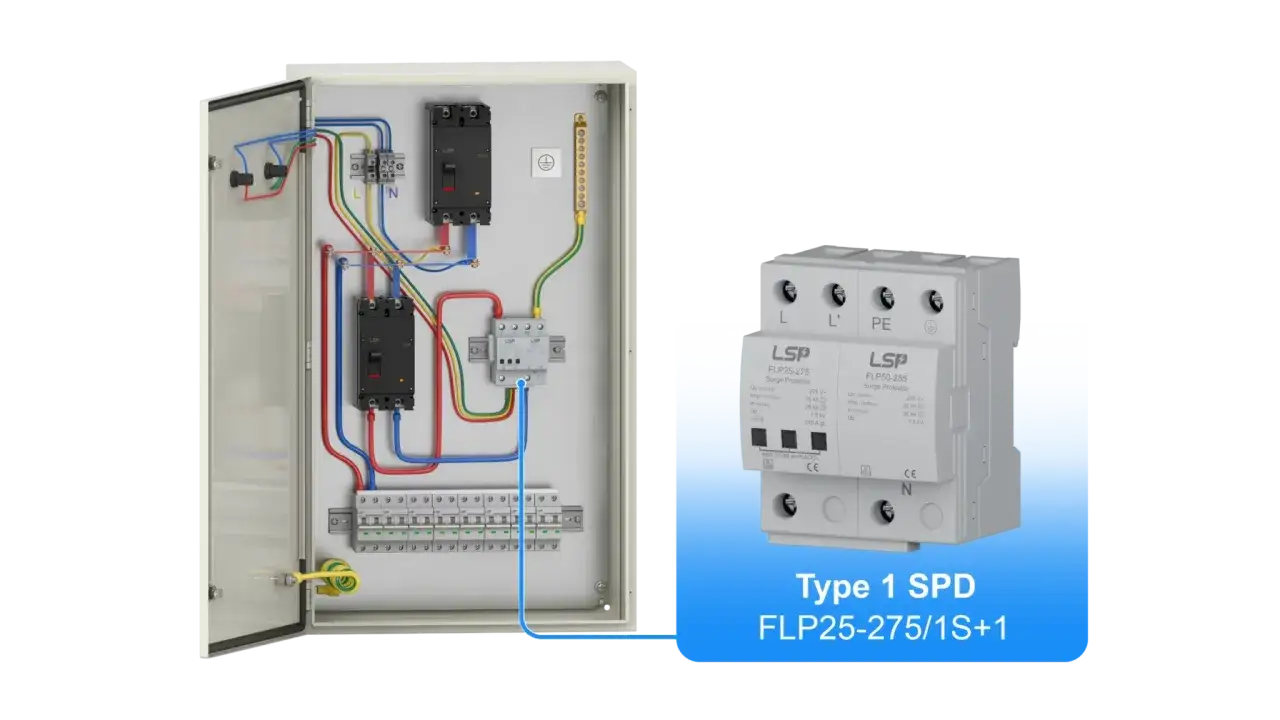

- W szafach sterowniczych ekranowanie kabli i poprawny PE wpływają na to, czy układ będzie działał powtarzalnie.
- W halach z konstrukcją stalową nie wolno zakładać, że sama stal załatwia sprawę. Często pomaga, ale tylko wtedy, gdy ma pewną ciągłość i została włączona do układu ochronnego.
W praktyce największy błąd polega na myleniu „metalowej konstrukcji” z „gotowym zabezpieczeniem”. Jedno może wspierać drugie, ale nigdy nie zastępuje projektu, pomiarów i świadomego podłączenia.
Jak odróżnić uziom, PE, połączenia wyrównawcze i RCD
Te pojęcia są często wrzucane do jednego worka, a potem powstaje chaos. Ja rozdzielam je zawsze na cztery osobne role, bo tylko wtedy widać, co właściwie ma chronić człowieka, a co ma pomóc zabezpieczeniu zadziałać.
| Element | Do czego służy | Najczęstsze nieporozumienie |
|---|---|---|
| Uziom | Łączy instalację z ziemią i pomaga ustalić potencjał odniesienia. | Traktowanie go jako jedynej ochrony, bez sprawnego toru ochronnego. |
| Przewód PE | Odprowadza prąd uszkodzeniowy z obudowy i łączy części przewodzące z układem ochronnym. | Mylenie go z przewodem neutralnym lub używanie go do celów roboczych. |
| Połączenia wyrównawcze | Wyrównują potencjały między metalowymi elementami, żeby zmniejszyć ryzyko niebezpiecznego napięcia dotykowego. | Przekonanie, że wystarczy podłączyć tylko jedną obudowę. |
| RCD | Wykrywa różnicę prądów i pomaga szybko odłączyć obwód przy upływie do ziemi. | Uznawanie go za zamiennik przewodu ochronnego. |
To rozróżnienie jest szczególnie ważne przy modernizacjach. Czasem instalacja wygląda „nowocześnie”, bo ma RCD, ale jeśli po drodze ktoś przerwał PE albo źle zrobił mostek, ochrona i tak nie działa tak, jak powinna. To dobry moment, żeby przejść do układów sieci, bo właśnie one decydują, jak całość zachowuje się w praktyce.
Który układ sieci spotyka się w praktyce
W Polsce w obiektach odbiorczych najczęściej spotyka się układy TN, zwłaszcza TN-S i TN-C-S, ale nie jest to jedyny wariant. Wybór układu wpływa na sposób prowadzenia przewodów, rolę uziomu i to, jakie zabezpieczenia będą najskuteczniejsze. Z perspektywy użytkownika najważniejsze jest to, że nie istnieje jeden uniwersalny schemat dla wszystkich obiektów.
| Układ | Jak działa | Gdzie bywa spotykany | Na co zwrócić uwagę |
|---|---|---|---|
| TN | Punkt neutralny źródła jest uziemiony, a prąd uszkodzeniowy wraca torrem ochronnym do źródła. | Typowe instalacje budynkowe, warsztaty, większość obiektów przemysłowych. | Liczy się ciągłość PE i prawidłowy dobór zabezpieczeń nadprądowych oraz RCD. |
| TT | Odbiorca ma własny uziom, a ochrona często opiera się mocno na RCD. | Wybrane obiekty, starsze instalacje, miejsca o odmiennym sposobie zasilania. | Jakość lokalnego uziomu i poprawność doboru RCD są krytyczne. |
| IT | Punkt neutralny jest izolowany lub uziemiony przez dużą impedancję, a pierwszy doziemny nie musi od razu wyłączać zasilania. | Układy, gdzie ciągłość pracy ma duże znaczenie. | Potrzebny jest nadzór izolacji i dobre zrozumienie zachowania instalacji przy uszkodzeniu. |
Jeśli miałbym wskazać jedną rzecz, która najczęściej myli inwestora albo utrzymanie ruchu, to byłoby to właśnie założenie, że „wszystko wygląda jak w innych obiektach, więc zadziała tak samo”. Nie zadziała. Różnica między TN, TT i IT wpływa bezpośrednio na sposób ochrony, diagnostykę i wymagania pomiarowe.
Jak sprawdzić, czy układ naprawdę chroni
W praktyce nie oceniam ochrony na podstawie jednego wyniku. Dobry odbiór instalacji to zestaw badań, a nie jeden pomiar „na szybko”. Zgodnie z podejściem stosowanym w normach z rodziny PN-HD 60364, sprawdza się przede wszystkim ciągłość przewodów ochronnych, impedancję pętli zwarcia, działanie RCD oraz stan uziomu tam, gdzie ma on znaczenie dla układu.
- Pomiar ciągłości PE pokazuje, czy tor ochronny nie ma przerwy, luźnego zacisku albo słabego styku.
- Pomiar impedancji pętli zwarcia sprawdza, czy zabezpieczenie ma szansę zadziałać odpowiednio szybko.
- Test RCD potwierdza, czy wyłącznik różnicowoprądowy reaguje w przewidzianym czasie i przy właściwym prądzie.
- Pomiar rezystancji uziemienia ma znaczenie, ale nie zastępuje pozostałych badań.
- Oględziny są równie ważne jak pomiary: korozja, uszkodzone mostki i źle opisane szyny potrafią zniweczyć cały projekt.
Jeśli instalacja pracuje w środowisku wilgotnym, pyłowym albo w miejscu narażonym na częste rozbudowy, kontrolę trzeba traktować jak stały element utrzymania ruchu. Po modernizacji szafy, wymianie falownika czy dołożeniu maszyny naprawdę warto wrócić do pomiarów, bo jeden nowy obwód potrafi zmienić zachowanie całego układu.
Najczęstsze błędy, które psują ochronę
Tu zwykle nie ma spektakularnych awarii. Najczęściej wszystko rozjeżdża się przez drobiazgi: słaby styk, źle dobrany przewód, przypadkowe mostkowanie albo brak konsekwencji przy montażu. Właśnie dlatego ten temat tak często wychodzi dopiero przy pomiarach.
- Podłączanie PE do pomalowanej, skorodowanej albo zanieczyszczonej powierzchni bez przygotowania miejsca styku.
- Mylenie przewodu ochronnego z neutralnym i używanie go niezgodnie z przeznaczeniem.
- Opieranie ochrony wyłącznie na RCD bez sprawdzenia ciągłości połączeń ochronnych.
- Pomijanie połączeń wyrównawczych przy dużej ilości metalowych elementów w hali.
- Zakładanie, że konstrukcja stalowa, prowadnice kablowe albo ogrodzenie maszyny same z siebie „są uziemione”.
- Zostawianie luźnych zacisków po modernizacji, bo „przecież działało przed remontem”.
W warsztacie metalowym szczególnie zdradliwe są sytuacje, w których instalacja została rozbudowana etapami. Dziś dochodzi maszyna, jutro wentylacja, pojutrze nowa szafa sterownicza i nagle okazuje się, że układ ochronny nie ma już tej samej ciągłości, co na początku.
Co sprawdzić przed odbiorem instalacji w hali lub warsztacie
Jeśli patrzę na instalację z perspektywy praktycznej, to zaczynam od prostego pytania: czy ktoś udowodnił pomiarami, że układ ochronny działa, czy tylko zakładamy, że działa. W obiektach produkcyjnych to różnica ogromna, bo błędu nie widać na pierwszy rzut oka.
- Czy jest aktualny protokół pomiarów i czy obejmuje on nie tylko uziom, ale też ciągłość PE oraz pętlę zwarcia.
- Czy główna szyna wyrównawcza jest czytelnie opisana i dostępna do kontroli.
- Czy obudowy maszyn, szafy sterownicze i metalowe konstrukcje zostały włączone do układu ochronnego.
- Czy przewody ochronne nie zostały wykorzystane do innych celów i nie ma prowizorycznych mostków.
- Czy RCD dobrano do obwodu, a nie zamontowano „na wszelki wypadek” bez analizy selektywności.
- Czy po modernizacjach nie pojawiły się miejsca narażone na korozję, luzowanie śrub lub uszkodzenia mechaniczne.
Najbardziej sensowne podejście jest proste: projekt, wykonanie i pomiary muszą się zgadzać. Jeśli któryś z tych trzech elementów odstaje, bezpieczeństwo zaczyna być tylko założeniem, a nie faktem. Właśnie dlatego w automatyce i w warsztatach dobrze zrobiony układ ochronny jest częścią jakości produkcji, a nie dodatkiem do instalacji.
